Giải pháp kiểm soát và điều tiết nguồn nước tối ưu với cửa phai chặn nước

Vì sao cửa phai chặn nước quan trọng trong công trình?

Trong kỷ nguyên đô thị hóa và biến đổi khí hậu mạnh mẽ, quản lý nguồn nước tại các công trình hạ tầng là một bài toán vô cùng phức tạp. Hãy tưởng tượng một kịch bản thực tế: một cơn bão lớn đổ bộ khiến mực nước sông dâng cao đột ngột, đe dọa trực tiếp đến hệ thống thoát nước thành phố. Nếu không có giải pháp cô lập khẩn cấp, dòng nước lũ sẽ tràn ngược vào đô thị, gây ngập lụt nghiêm trọng và thiệt hại hàng tỷ đồng hạ tầng.

Tương tự, tại các kênh mương thủy lợi hay các bể chứa của nhà máy xử lý nước thải, dòng lưu chất luôn cần được điều tiết liên tục để phục vụ sản xuất và bảo trì thiết bị ngoại vi. Vấn đề nhức nhối hiện nay là nhiều công trình đang sử dụng các dòng cửa van chặn nước kém chất lượng, dẫn đến hiện tượng rò rỉ, thất thoát lưu chất và khó kiểm soát mực nước một cách chính xác.

Dưới tác động liên tục của môi trường và hóa chất ăn mòn, những thiết bị không đạt chuẩn sẽ nhanh chóng xuống cấp, gây mất an toàn vận hành. Chính vì thế, ứng dụng một hệ thống cửa phai chặn nước thiết kế chuẩn chỉnh, độ bền cơ học cao là mắt xích cốt lõi để bảo vệ an toàn công trình và tối ưu hóa dòng chảy công nghiệp.

Cửa phai chặn nước là gì?

Về mặt kỹ thuật, cửa phai chặn nước là thiết bị dùng để đóng mở và kiểm soát dòng chảy trong hệ thống thủy lợi, xử lý nước và công trình công nghiệp. Thiết bị cơ khí thủy công này thường được lắp đặt tại đầu các cửa kênh, cửa cống, hoặc các khoang bể chứa của nhà máy nhằm thay đổi tiết diện dòng chảy theo nhu cầu thực tế.

Hệ thống này nắm giữ bốn vai trò quyết định đến tính ổn định của toàn bộ mạng lưới thủy lợi và xử lý lưu chất:

• Chặn nước triệt để: Cách ly hoàn toàn dòng lưu chất giữa các khoang bể hoặc các tuyến kênh khác nhau.

• Điều tiết lưu lượng: Thay đổi độ mở của tấm cửa để gia giảm lưu lượng nước đi qua theo tỷ lệ mong muốn.

• Cô lập khu vực bảo trì: Giúp làm cạn một phân khu, tạo điều kiện an toàn cho kỹ sư sửa chữa các thiết bị như máy bơm, máy khuấy phía sau.

• Kiểm soát mực nước: Giữ mực nước ổn định trong các hồ điều tiết hoặc bể sinh học của trạm xử lý.

Cấu tạo cơ bản của một cụm cửa chặn nước bao gồm bốn thành phần cốt lõi: Khung cửa (đóng vai trò cố định vào bê tông thành tường), Tấm cửa (bàn phai) (bộ phận trực tiếp chắn dòng nước), Gioăng làm kín (seal) (thường bằng cao su EPDM hoặc P-shape để chống rò rỉ), và Hệ thống nâng hạ (trục vít, tay quay vô lăng hoặc động cơ điện).

Nguyên lý hoạt động của cửa phai chặn nước

Cơ chế vận hành của dòng cửa van chặn nước này dựa trên chuyển động tịnh tiến lên xuống của tấm cửa phai dọc theo rãnh dẫn hướng của khung cửa.

Quy trình vận hành diễn ra theo các bước logic: Khi người vận hành tác động lực xoay vào vô lăng tay quay hoặc kích hoạt motor điện, trục vít (ty van) sẽ quay. Chuyển động quay này thông qua khớp ren sẽ đẩy tấm cửa trượt tịnh tiến theo phương thẳng đứng. Để mở cửa, tấm cửa được kéo lên trên, giải phóng không gian hẹp dưới đáy kênh cho nước lưu thông. Để chặn dòng, tấm cửa được hạ xuống kịch đáy. Khi cửa đóng hoàn toàn, áp lực tự nhiên của dòng nước sẽ ép chặt tấm cửa vào hệ thống gioăng cao su bám trên khung, tạo thành một vách ngăn kín khít.

Các loại cửa phai chặn nước phổ biến

Dựa trên điều kiện lắp đặt thực tế và tính chất của dòng lưu chất, cửa chặn nước được phân chia thành các chủng loại phổ biến sau:

1. Phân loại theo vật liệu và môi trường ứng dụng

• Cửa phai Inox 304/316: Có độ bền tối ưu, chống ăn mòn hóa học xuất sắc. Khi nào nên dùng inox 316: Đối với các dự án xử lý nước thải nồng độ hóa chất cao, nhà máy hóa chất nguy hiểm, hoặc các công trình thủy lợi vùng cửa sông chịu xâm nhập mặn (nước lợ, nước biển).

• Cửa phai thép sơn Epoxy: Giá thành rẻ hơn inox, lòng cửa được phun phủ nhiều lớp sơn chống rỉ chịu bao mòn. Phù hợp cho các kênh mương thủy lợi nước ngọt thông thường.

• Cửa phai bằng Gang: Có khả năng chịu áp lực cực lớn nhưng trọng lượng rất nặng, thường dùng cho các ô cửa kích thước nhỏ đến trung bình có độ sâu mực nước lớn.

2. Phân loại theo cơ chế vận hành và kiểu lắp đặt

• Theo cơ chế: Gồm dòng Tay quay (dùng lực người, kinh tế, phù hợp kích thước nhỏ), dòng Motor điện (tự động hóa qua tủ PLC, đóng mở nhanh) và dòng Thủy lực (dùng xylanh dầu cho các cửa phai trọng lượng hàng chục tấn).

• Theo kiểu lắp đặt: Lắp Âm tường (khung gắn chìm trong rãnh bê tông đúc sẵn), lắp Áp tường (bắt bu-lông nở cố định lên bề mặt tường phẳng của bể), và lắp trực tiếp trên lòng Kênh mương.

Thông số kỹ thuật cần quan tâm

Việc tính toán và lựa chọn thông số kỹ thuật cho cửa phai chặn nước phải được thực hiện đồng bộ giữa kỹ sư cơ khí và kỹ sư xây dựng để tránh rủi ro vỡ cửa:

• Kích thước cửa (W x H): Chiều rộng và chiều cao thông thủy của lòng kênh hoặc ô cống (ví dụ: 500 x 500 mm, 1000 x 1000 mm...).

• Áp lực nước chiều thuận và chiều nghịch (Design Head): Chiều cao cột nước tối đa mà tấm phai phải chịu đựng khi đóng hoàn toàn.

• Độ kín nước (Leakage Rate): Tỷ lệ rò rỉ nước cho phép trên một mét chiều dài gioăng theo tiêu chuẩn quốc tế (như AWWA C561 hoặc DIN 19569).

• Kiểu vận hành: Ty nổi (Rising Stem) hay ty chìm (Non-rising Stem).

Phân tích hệ quả kỹ thuật "Tại sao?":

Vì sao áp lực nước ảnh hưởng lớn đến độ bền cửa?

Lực tác động của nước lên tấm phai tỷ lệ thuận với chiều sâu mực nước (P = p . g . h). Nếu cột nước vượt quá tính toán thiết kế, áp lực tĩnh này sẽ làm cong võng tâm của tấm phai, khiến lực ép lên gioăng không đều và bẻ gãy khung ray dẫn hướng.

Vì sao sai lệch kích thước gây rò rỉ hệ thống?

Nếu kích thước khung cửa phai lớn hoặc nhỏ hơn sai số cho phép của rãnh bê tông, khi siết bu-lông định vị, khung van sẽ bị vặn vẹo, méo mó, làm mất độ phẳng bề mặt tiếp xúc của gioăng cao su.

Vì sao môi trường ăn mòn cần inox chất lượng cao?

Trong môi trường giàu tính axit hoặc muối clorua, nếu dùng thép thường hoặc inox tạp chất, hiện tượng ăn mòn kẽ hở (crevice corrosion) sẽ diễn ra rất nhanh tại các vị trí mối hàn, gây phá hủy kết cấu cơ khí chịu lực của cửa.

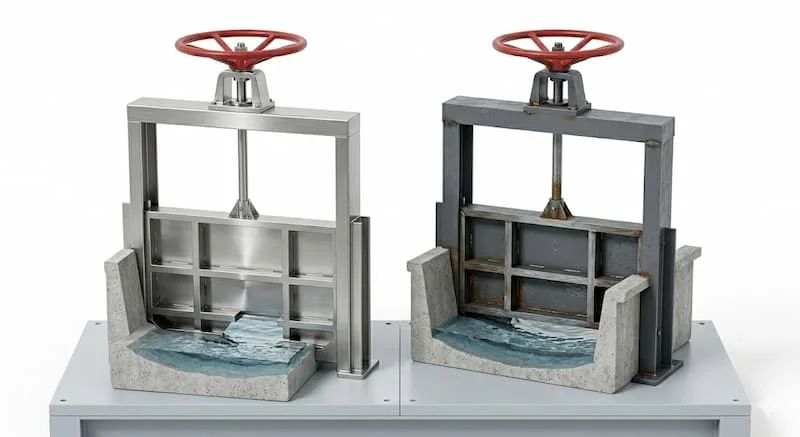

So sánh cửa phai inox và cửa phai thép

Hãy cùng thực hiện một bảng phân tích so sánh kỹ thuật giữa hai dòng vật liệu phổ biến nhất để tối ưu hóa bài toán tổng chi phí sở hữu (Total Cost of Ownership):

Phân tích sâu từ góc nhìn đầu tư:

• Vì sao inox chiếm thế thượng phong trong xử lý nước thải? Mặc dù chi phí mua sắm ban đầu của dòng cửa phai inox cao hơn, nhưng chúng lại không đòi hỏi quy trình bảo dưỡng phức tạp. Trong môi trường nước thải, lớp sơn epoxy trên cửa phai thép rất dễ bị trầy xước do cát sỏi va đập, dẫn đến rỉ sét lan rộng từ bên trong, khiến tuổi thọ van bị rút ngắn đáng kể.

• Khi nào cửa phai thép vẫn là phương án tối ưu? Đối với các dự án thủy lợi nông nghiệp, hệ thống kênh mương tưới tiêu nội đồng có kích thước cực lớn (rộng vài mét) và dòng nước là nước ngọt tự nhiên. Việc chọn chất liệu thép sơn Epoxy giúp chủ đầu tư tiết kiệm hàng trăm triệu đồng chi phí vật tư mà vẫn đảm bảo công năng kỹ thuật.

Những lỗi thường gặp khi sử dụng cửa phai

Trong vòng đời vận hành tại các trạm bơm và nhà máy xử lý, hệ thống cửa phai chặn nước không thể tránh khỏi các hao mòn vật lý:

• Rò rỉ nước nghiêm trọng tại đáy hoặc hai bên sườn:

  • Nguyên nhân: Do gioăng cao su bị ăn mòn, chai cứng do thời tiết, hoặc tấm phai bị biến dạng cong vênh do áp lực nước vượt tải thiết kế.

• Kẹt hệ thống nâng hạ, không thể đóng/mở cửa:

  • Nguyên nhân: Phần trục vít bánh răng tay quay không được bôi trơn định kỳ, bị oxy hóa kẹt ren; hoặc ray dẫn hướng bị đất đá, rác thải kẹt vào kẽ hở trượt.

• Tấm phai bị vặn, biến dạng hình học:

  • Nguyên nhân: Do lắp đặt sai kỹ thuật, khung cửa bị lệch tâm hoặc khi đóng cửa chạm phải chướng ngại vật lớn dưới đáy kênh (như khúc gỗ, tảng đá) nhưng motor vẫn tiếp tục ép xuống.

Cửa phai chặn nước được dùng ở đâu?

Sự xuất hiện của dòng cửa van chặn nước này là cấu phần không thể tách rời trong quy hoạch hạ tầng nước hiện đại:

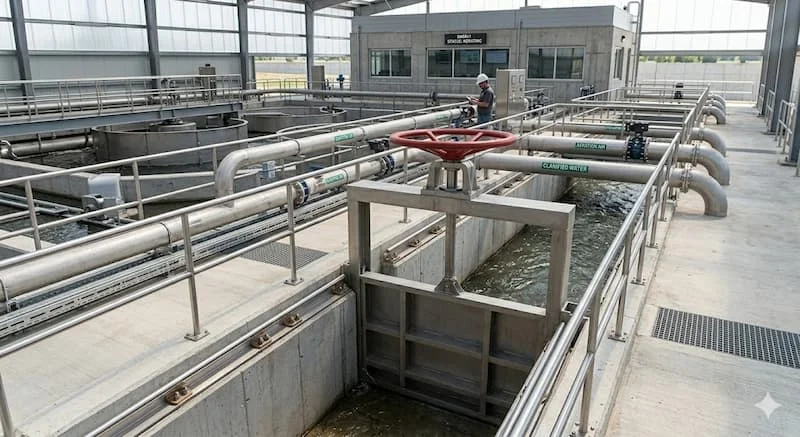

• Nhà máy xử lý nước thải: Lắp đặt tại bể tiếp nhận đầu vào, bể lắng, bể aerotank để cô lập các khoang bể khi cần tháo cạn vệ sinh.

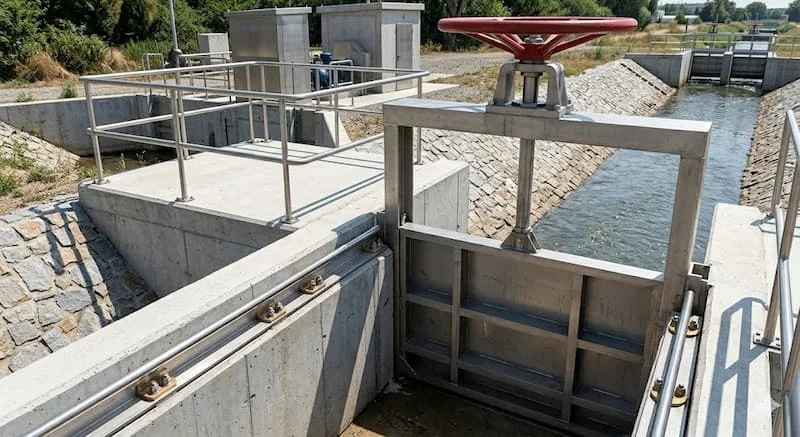

• Kênh mương thủy lợi & Trạm bơm: Điều tiết nguồn nước tưới tiêu từ sông chính vào hệ thống kênh nội đồng, ngăn lũ ngăn triều cường tại các đô thị ven biển.

• Hồ điều tiết & Hệ thống chống ngập thành phố: Giữ vai trò đóng ngắt khẩn cấp, điều hướng dòng nước mưa công suất lớn vào các túi chứa nước ngầm nhằm cắt ngọn đỉnh lũ cho đô thị.

Khi nào nên sử dụng cửa phai chặn nước?

Doanh nghiệp cần cân nhắc lựa chọn thiết bị này thay vì các dòng van công nghiệp thông thường khi đối mặt với các bài toán vận hành sau:

1. Khi kích thước tiết diện dòng chảy quá lớn: Đối với các dòng kênh hoặc ô cống có kích thước bề rộng từ 500mm lên đến vài mét, các loại van bướm hay van cổng thông thường sẽ có chi phí chế tạo cực kỳ đắt đỏ và trọng lượng quá tải. Cửa phai là phương án kinh tế và khả thi nhất.

2. Khi yêu cầu tổn thất áp suất bằng không: Khi mở hoàn toàn, tấm phai được kéo lên cao hơn mực nước, lòng kênh hoàn toàn thông thoáng, không có bất kỳ chi tiết cơ khí nào nằm cản trở dòng chảy, giúp bảo toàn lưu lượng tự nhiên.

3. Khi cần bảo trì hệ thống định kỳ: Cửa phai giúp thiết lập các vùng đệm cô lập an toàn tuyệt đối cho công nhân khi xuống lòng kênh nạo vét bùn đất.

Khi nào nên sử dụng van công nghiệp truyền thống thay vì cửa phai?

Nếu hệ thống của bạn là đường ống kín chịu áp lực dòng chảy rất cao (vượt quá vài bar) hoặc yêu cầu độ kín khít vi sinh tuyệt đối như ngành dược phẩm, thực phẩm, việc sử dụng các dòng van bi hoặc van cổng mặt bích chuyên dụng sẽ là lựa chọn phù hợp hơn.

Hướng dẫn chọn cửa phai chặn nước phù hợp (Checklist)

Để chọn mua được cụm cửa phai tối ưu cho công trình, các kỹ sư cơ điện (ME) nên bám sát bộ checklist tiêu chuẩn sau:

• Đo chính xác kích thước thông thủy của lòng kênh: Xác định cụ thể chiều rộng (W), chiều cao kênh (H) và độ sâu mực nước tối đa.

• Xác định đặc tính hóa lý của môi chất nước: Nước ngọt, nước mặn hay nước thải hóa chất để chọn đúng mác vật liệu (Inox 304, Inox 316 hay Thép).

• Lựa chọn kiểu vận hành phù hợp tần suất đóng mở: Nếu đóng mở nhiều lần trong ngày, hãy ưu tiên chọn hệ thống tích hợp motor điện điều khiển từ xa; nếu ít khi dùng, chọn tay quay cơ học để tiết kiệm vốn đầu tư.

• Kiểm tra tiêu chuẩn độ kín của gioăng: Yêu cầu nhà sản xuất cung cấp chứng chỉ thử áp lực và thử nghiệm rò rỉ tại nhà máy trước khi xuất xưởng.

• Tính toán dư tải trọng an toàn: Luôn chọn kết cấu khung chịu lực có độ bền dự phòng lớn hơn ít nhất 20% so với áp lực đỉnh thực tế của cột nước.

Lưu ý khi lắp đặt và bảo trì cửa phai

Quy trình thi công cơ khí chính xác quyết định trực tiếp đến độ bền và hiệu năng chống rò rỉ của thiết bị:

• Lắp đặt đúng cao độ và độ phẳng của vách tường: Khi lắp áp tường, bề mặt bê tông phải được mài phẳng tuyệt đối. Sử dụng keo epoxy chuyên dụng kết hợp bu-lông nở hóa chất để liên kết khung van bám chặt vào tường, không tạo kẽ hở cho nước luồn qua.

• Vệ sinh ray dẫn hướng định kỳ: Rác thải, lá cây và bùn đất rất dễ tích tụ trong rãnh trượt của khung cửa. Cần tiến hành súc rửa, nạo vét lòng rãnh dẫn hướng định kỳ để tấm phai không bị kẹt khi đi xuống.

• Chế độ bảo dưỡng định kỳ: Khuyến nghị thực hiện bảo trì định kỳ mỗi 6 tháng một lần. Tiến hành bôi trơn mỡ chịu nước vào phần trục vít, kiểm tra độ đàn hồi của gioăng cao su, nếu phát hiện gioăng bị nứt nẻ do tia UV mặt trời chiếu vào, cần tiến hành thay mới ngay lập tức để duy trì hiệu năng chống thất thoát nước.

Câu hỏi thường gặp về cửa phai chặn nước (FAQ)

1. Cửa phai chặn nước dùng để làm gì?

Thiết bị này dùng để đóng, mở hoàn toàn hoặc tiết lưu để điều tiết mực nước, lưu lượng dòng chảy trong các hệ thống cống rãnh, kênh mương thủy lợi và các bể chứa của nhà máy xử lý nước.

2. Nên chọn cửa phai chất liệu inox hay thép?

Nếu công trình của bạn tiếp xúc với nước thải, nước mặn hoặc hóa chất ăn mòn, hãy chọn chất liệu inox (304 hoặc 316) để có độ bền trọn đời. Đối với các tuyến kênh thủy lợi vùng ngọt hóa, lưu lượng lớn nhưng ngân sách hạn chế, cửa phai thép sơn Epoxy là phương án tối ưu chi phí.

3. Cửa phai có khả năng chống rò rỉ nước hoàn toàn không?

Nếu hệ thống được thiết kế chuẩn, lắp đặt đúng kỹ thuật trắc đạc độ phẳng và sử dụng hệ gioăng cao su đúc chuyên dụng chất lượng cao, cửa phai có khả năng chống rò rỉ nước gần như tuyệt đối, đáp ứng đầy đủ các tiêu chuẩn khắt khe như AWWA hay DIN.

4. Bao lâu thì cần tiến hành tra dầu mỡ và bảo trì cửa phai?

Kỹ sư vận hành nên lên lịch kiểm tra và bôi trơn các cơ cấu truyền động, trục vít nâng hạ định kỳ mỗi 6 tháng một lần để đảm bảo thiết bị luôn sẵn sàng hoạt động trong các tình huống khẩn cấp.

5. Cửa phai chặn nước có thể tích hợp vào hệ thống điều khiển tự động SCADA không?

Hoàn toàn được. Khi cấu hình cửa phai sử dụng bộ truyền động bằng motor điện (Electric Actuator), thiết bị có thể dễ dàng gửi tín hiệu hành trình đóng/mở về tủ điều khiển trung tâm PLC và kết nối đồng bộ vào hệ thống tự động hóa SCADA của toàn nhà máy.

Tổng kết

Đóng vai trò là lá chắn kiên cố trước sức ép của dòng lưu chất, cửa phai chặn nước chính là giải pháp nền tảng giúp nâng cao năng lực quản lý, điều tiết và bảo vệ an toàn cho các công trình thủy lợi, xử lý nước hiện đại. Lựa chọn đúng chủng loại cửa van chặn nước từ nhà cung cấp uy tín, tính toán chuẩn xác thông số cơ học không chỉ giúp chủ đầu tư tối ưu hóa không gian, ngăn chặn thất thoát rò rỉ triệt để mà còn gia tăng tuổi thọ công trình, mang lại giá trị kinh tế bền vững cho tương lai.
