Giải pháp tối ưu cho đường ống nước với van cổng ty chìm DN50

Vì sao van cổng ty chìm DN50 được sử dụng phổ biến?

Trong thiết kế và vận hành các hệ thống cấp thoát nước hiện đại, việc đảm bảo dòng lưu chất đóng mở ổn định là bài toán tiên quyết của mọi kỹ sư. Hãy tưởng tượng một công trình tòa nhà cao tầng hoặc một hầm bơm phòng cháy chữa cháy (PCCC) có không gian lắp đặt cực kỳ hạn chế. Nếu bố trí các dòng van thông thường có kích thước cồng kềnh, việc thao tác vận hành và bố trí đường ống sẽ trở nên vô cùng phức tạp.

Vấn đề càng trở nên nhức nhối khi hệ thống phải đối mặt với sự thay đổi áp lực đột ngột. Các loại van chất lượng kém rất dễ bị rò rỉ, kẹt cánh hoặc gây sụt áp nghiêm trọng. Hơn thế nữa, nếu chọn sai chủng loại ngay từ đầu, công tác bảo trì sau này tại các vị trí chật hẹp hay hố van ngầm sẽ biến thành một cơn ác mộng tiêu tốn cả thời gian lẫn chi phí của chủ đầu tư.

Chính vì vậy, các nhà thầu luôn tìm kiếm một dòng van công nghiệp có kết cấu bền bỉ, khả năng chịu áp tốt nhưng phải sở hữu kích thước nhỏ gọn. Để giải quyết triệt để bài toán này, van nước cổng ty chìm DN50 đã ra đời và trở thành giải pháp tối ưu hàng đầu, được ứng dụng rộng rãi trong cả lĩnh vực dân dụng lẫn hạ tầng công nghiệp hiện nay.

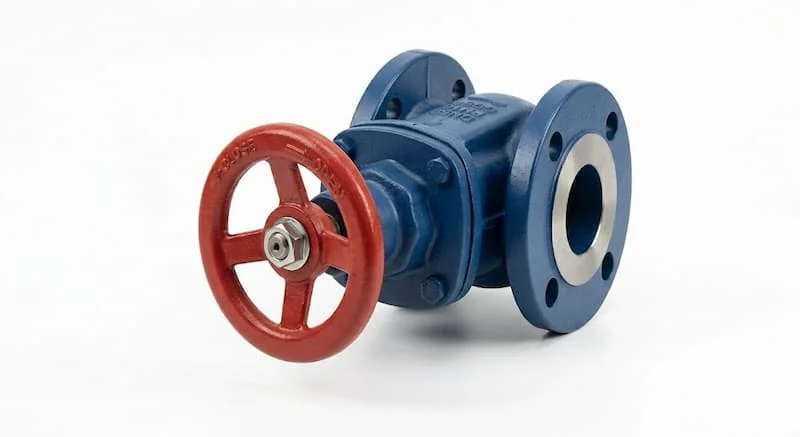

Van cổng ty chìm DN50 là gì?

Van cổng ty chìm DN50 là thiết bị đóng mở dòng chảy trong hệ thống đường ống DN50 với thiết kế ty chìm nhỏ gọn và độ kín cao. Cụm từ "DN50" biểu thị kích thước danh nghĩa của đường ống mà van sẽ kết nối, tương đương với đường kính ngoài của ống xấp xỉ 60mm.

Điểm đặc trưng lớn nhất giúp phân biệt dòng sản phẩm này chính là thiết kế ty chìm (Non-Rising Stem). Điều này có nghĩa là khi chúng ta xoay tay quay để đóng hoặc mở van, phần ty van (trục vít) chỉ quay tròn tại chỗ chứ không nâng lên hay hạ xuống theo chiều thẳng đứng. Toàn bộ chuyển động tịnh tiến của đĩa van đều diễn ra hoàn toàn bên trong thân van.

Nhờ kết cấu thông minh này, van nước cổng ty chìm DN50 sở hữu những ưu điểm vượt trội:

• Thiết kế siêu gọn: Không tốn thêm khoảng trống phía trên cho hành trình của ty van, cực kỳ thích hợp cho không gian nhỏ hẹp.

• Độ kín khít tuyệt đối: Đĩa van thường được bọc cao su cao cấp, ép chặt vào lòng thân van để chặn đứng dòng nước, ngăn hiện tượng rò rỉ.

• Vai trò cốt lõi: Thiết bị đóng vai trò kiểm soát an toàn, cô lập các đoạn mạch đường ống khi xảy ra sự cố và hỗ trợ đắc lực cho công tác bảo trì hệ thống định kỳ.

Về cấu tạo, van gồm các thành phần chính: Thân van (bằng gang, inox hoặc đồng), Cánh van (đĩa chặn dạng nêm), Ty van bằng thép không gỉ nối liền vô lăng, và hệ thống gioăng làm kín làm từ cao su EPDM hoặc PTFE.

Nguyên lý hoạt động của van cổng ty chìm DN50

Cơ chế vận hành của van nước cổng ty chìm DN50 dựa trên nguyên lý truyền động cơ học dạng ren xoắn giữa ty van và đĩa van. Khi người vận hành tác động lực xoay vào vô lăng (tay quay) theo chiều ngược kim đồng hồ, ty van sẽ quay tại chỗ. Do đĩa van được liên kết với phần ren của ty van và bị giữ cố định bởi rãnh trượt trên thân van, chuyển động quay của trục sẽ biến thành chuyển động tịnh tiến, kéo đĩa van nâng lên trên để mở hoàn toàn dòng chảy.

Ngược lại, khi xoay vô lăng theo chiều kim đồng hồ, ty van quay sẽ đẩy đĩa van trượt dần xuống cho đến khi ép chặt vào bệ đỡ đáy van, chặn đứng dòng lưu chất.

Phân loại van cổng ty chìm DN50 phổ biến

Để đáp ứng các điều kiện làm việc đa dạng, dòng van nước cổng ty chìm DN50 được chia thành nhiều nhánh sản phẩm dựa trên các tiêu chí kỹ thuật rõ ràng:

1. Phân loại theo vật liệu chế tạo

• Thân Gang (Cast Iron/Ductile Iron): Thường sơn phủ Epoxy chống rỉ sét. Loại này có giá thành hợp lý, độ bền cơ học cao, chuyên dùng cho hệ thống nước sạch, nước thải nhẹ và hệ thống PCCC.

• Thân Inox (Stainless Steel 304/316): Chịu được nhiệt độ cao, chống ăn mòn hóa học tuyệt đối. Khi nào nên dùng: Bắt buộc phải thay thế van gang bằng van inox khi lưu chất có tính axit, hóa chất nhẹ, hoặc trong dây chuyền sản xuất yêu cầu vệ sinh an toàn nghiêm ngặt.

• Thân Đồng (Bronze/Brass): Thường có kích thước nhỏ, dùng phổ biến cho các đường nhánh cấp nước dân dụng.

2. Phân loại theo tiêu chuẩn mặt bích và kiểu kết nối

Mỗi quốc gia hoặc khu vực áp dụng một chuẩn kết nối cơ khí riêng để đảm bảo tính đồng bộ khi lắp ráp van vào đường ống:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến là JIS 10K, dùng nhiều trong các nhà máy có vốn đầu tư châu Á.

• Tiêu chuẩn BS (Anh Quốc): Phổ biến là BS 4504 / BS 5163, thường dùng cho các công trình hạ tầng nước cấp đô thị tại Việt Nam.

• Tiêu chuẩn DIN (Đức) & ANSI (Mỹ): Dùng trong các hệ thống công nghiệp nặng, đòi hỏi độ chịu lực và tiêu chuẩn kỹ thuật khắt khe.

• Kiểu kết nối: Gồm kết nối Mặt bích (chắc chắn, chịu áp lực lớn) và kết nối Ren (áp dụng cho van đồng kích thước nhỏ).

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van cổng ty chìm DN50, việc đọc vị chính xác các thông số trên tem nhãn (nameplate) giúp bạn tránh được các lỗi mua sai hàng, gây tổn thất kinh tế:

• Kích thước danh nghĩa: DN50 (tương đương 2 inch hoặc phi 60mm).

• Áp suất làm việc: Thường là PN10 hoặc PN16 (tương đương 10 bar hoặc 16 bar).

• Nhiệt độ làm việc: Với thân gang gioăng EPDM là từ 0 - 80°C; với thân inox gioăng PTFE có thể chịu tới 180°C.

• Kiểu gioăng làm kín: Gioăng cao su mềm hay gioăng kim loại cứng (Metal Seat).

Tại sao các thông số này lại quyết định tuổi thọ của van?

Vì sao áp suất ảnh hưởng trực tiếp đến tuổi thọ van?

Nếu hệ thống của bạn vận hành ở mức áp lực 14 bar nhưng bạn lại chọn van có tiêu chuẩn PN10, áp lực nước quá tải sẽ bẻ cong đĩa van hoặc làm rách các vòng đệm cao su làm kín, gây ra hiện tượng rò rỉ và hỏng hóc ngay lập tức.

Vì sao gioăng tốt giúp tăng độ kín?

Gioăng EPDM cao cấp có độ đàn hồi tuyệt vời và khả năng phục hồi định hình sau hàng ngàn lần bị đĩa van ép chặt. Gioăng kém chất lượng sẽ nhanh chóng bị chai cứng, mủn nát khi ngâm nước lâu ngày.

Vì sao cần chọn đúng tiêu chuẩn mặt bích?

Các tiêu chuẩn mặt bích khác nhau (như JIS và BS) có tâm lỗ bu-lông và đường kính ngoài hoàn toàn khác nhau. Nếu chọn sai tiêu chuẩn, bạn sẽ không thể xỏ bu-lông qua để siết chặt van vào đường ống

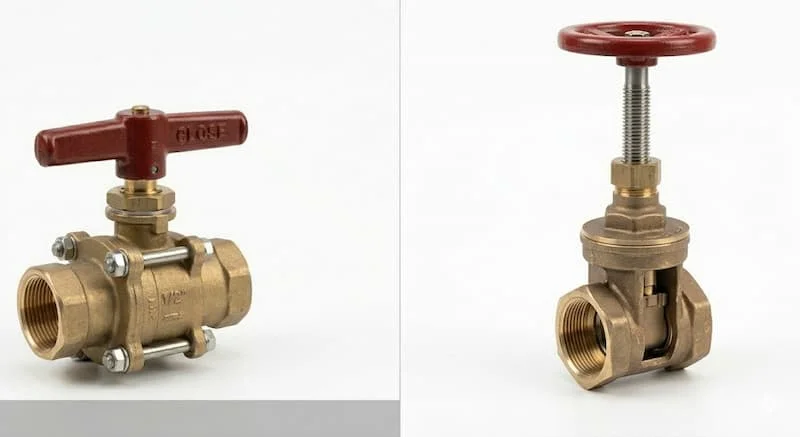

So sánh van cổng ty chìm và van cổng ty nổi

Việc hiểu rõ ưu nhược điểm của hai dòng van cổng này sẽ giúp chủ đầu tư đưa ra quyết định mua sắm tối ưu nhất:

Phân tích chuyên sâu từ kỹ sư:

• Vì sao ty chìm phù hợp hệ thống ngầm? Đối với đường ống chạy ngầm dưới lòng đất hoặc đặt trong các hố van chật hẹp, diện tích không gian xung quanh rất hạn chế. Van nước cổng ty chìm DN50 là lựa chọn duy nhất vì khi vận hành, chiều cao van không thay đổi, không sợ va chạm vào nắp hố van hay thành vách.

• Khi nào nên dùng van ty nổi? Nên dùng van ty nổi khi hệ thống yêu cầu tính trực quan cao. Kỹ sư đi kiểm tra chỉ cần nhìn từ xa là biết van đang mở hay đóng dựa vào độ nhô của ty van mà không cần lại gần vặn thử, cực kỳ hữu ích cho hệ thống PCCC lộ thiên.

Những lỗi thường gặp khi sử dụng van cổng DN50

Trong quá trình vận hành lâu năm dưới áp lực cao, dòng van công nghiệp này có thể gặp phải một số sự cố ngoài ý muốn. Việc nắm rõ nguyên nhân giúp đội ngũ kỹ thuật xử lý nhanh chóng:

• Van bị rò rỉ nước ra ngoài hoặc rò rỉ qua bên kia vách ngăn:

  • Nguyên nhân: Do nguồn nước có lẫn cặn bẩn, cát sỏi hoặc mạt hàn trong quá trình thi công bám vào bề mặt gioăng cao su, khiến đĩa van không thể hạ xuống sát đáy. Một nguyên nhân khác là do chọn sai áp suất làm việc khiến gioăng bị rách.

• Kẹt đĩa van, không thể xoay vô lăng:

  • Nguyên nhân: Do lâu ngày hệ thống không hoạt động, các tạp chất kết tủa bám chặt vào rãnh trượt hoặc phần ren của ty van gây kẹt cứng.

• Gãy tay quay vô lăng:

  • Nguyên nhân: Khi van bị kẹt do cặn bẩn, người vận hành thay vì tháo kiểm tra lại dùng lực cưỡng bức quá mạnh, hoặc dùng đòn bẩy vặn quá lực làm gãy, nứt vô lăng bằng gang.

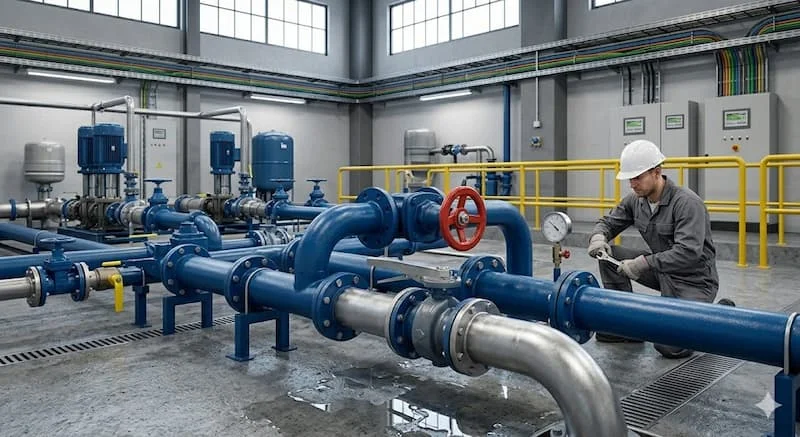

Van cổng ty chìm DN50 được dùng ở đâu?

Nhờ kích thước DN50 (phi 60mm) là kích thước trục nhánh vô cùng phổ biến, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp nước tòa nhà: Lắp đặt tại các đường ống dẫn nước sinh hoạt từ tầng mái xuống các trục tầng của chung cư, khách sạn.

• Hệ thống bơm phòng cháy chữa cháy (PCCC): Được bố trí ở các đường ống cấp nước cho các họng vách tường, các nhánh phun Sprinkler ở khu vực bãi đỗ xe, hành lang.

• Trạm xử lý nước và nhà máy công nghiệp: Dùng trong các đường ống dẫn nước làm mát máy móc, đường ống xử lý nước thải sơ cấp của các nhà máy dệt, nhuộm, thực phẩm.

Khi nào nên sử dụng van cổng ty chìm DN50?

Bạn nên ưu tiên chọn mua và lắp đặt dòng sản phẩm này trong các trường hợp cụ thể sau:

1. Khi không gian lắp đặt bị giới hạn chiều cao: Phù hợp tuyệt đối cho trần thạch cao tòa nhà, hộp kỹ thuật (hộp gen), hố van ngầm dưới lòng đường.

2. Khi tần suất đóng mở không thường xuyên: Hệ thống chỉ cần đóng van khi có sự cố hoặc khi cần cách ly để bảo dưỡng thiết bị (vài tháng một lần).

3. Khi yêu cầu dòng chảy không bị giảm áp: Khác với van bi hay van cầu, khi mở hoàn toàn, cửa van cổng nhấc lên toàn bộ, lòng van rỗng suốt nên không gây cản trở hay tạo lực cản làm sụt giảm lưu lượng dòng chảy.

Khi nào nên thay thế van cổng bằng van bi hoặc van bướm?

Nếu hệ thống của bạn yêu cầu đóng mở cực nhanh (dưới 2 giây) để xử lý sự cố khẩn cấp, hãy thay bằng van bi. Nếu đường ống của bạn được nâng cấp lên kích thước lớn hơn (từ DN100 trở lên) và cần một thiết bị có trọng lượng siêu nhẹ, vận hành nhẹ nhàng thì van bướm sẽ là phương án thay thế tối ưu hơn.

Hướng dẫn chọn van cổng ty chìm DN50 phù hợp (Checklist)

Để chọn mua được một sản phẩm van nước cổng ty chìm DN50 chuẩn chỉ, phòng mua hàng và kỹ thuật nên đối chiếu qua checklist dưới đây:

• Xác định rõ môi chất: Nước sạch sinh hoạt (dùng van gang gioăng EPDM), nước thải/hóa chất (bắt buộc dùng van inox 304).

• Kiểm tra kỹ áp suất hệ thống: Đảm bảo áp suất vận hành tối đa không vượt quá 80% áp suất danh định của van (Mẹo: Chọn dư áp suất 20%, hệ thống chạy 10 bar nên chọn van PN16).

• Chọn đúng tiêu chuẩn mặt bích: Kiểm tra xem mặt bích hàn sẵn trên ống là chuẩn JIS 10K, BS4504 hay DIN để mua van có tiêu chuẩn lỗ tương ứng.

• Ưu tiên chất lượng gioăng làm kín: Nên chọn các dòng van có đĩa bọc cao su EPDM lưu hóa cao cấp để tăng độ đàn hồi và khả năng chống mài mòn.

• Lựa chọn thương hiệu uy tín: Tránh chọn các dòng van trôi nổi, giá quá rẻ trên thị trường vì thân van thường bị đúc thiếu độ dày, dễ nứt vỡ khi siết bu-lông.

Lưu ý khi lắp đặt và bảo trì

Quy trình lắp đặt chuẩn xác và chế độ bảo dưỡng định kỳ là chìa khóa giúp van hoạt động bền bỉ lên đến hàng chục năm:

• Không siết bu-lông quá lực hoặc lệch tâm: Khi kết nối mặt bích, cần siết đều các ốc theo hình vặn chéo chữ X. Việc siết quá mạnh một góc sẽ gây ra hiện tượng căng ứng suất cơ học, làm nứt tai bích của van gang.

• Vệ sinh sạch sẽ đường ống trước khi lắp: Hãy cho nước chảy tự do qua ống để thổi bay toàn bộ cát đá, xỉ hàn bên trong trước khi gắn van vào cố định.

• Chế độ bảo trì định kỳ: Khuyến nghị tiến hành kiểm tra, vệ sinh và tra dầu mỡ định kỳ mỗi 6 tháng một lần. Hãy thực hiện thao tác xoay đóng/mở van từ 2-3 lần để gạt bỏ các cặn bẩn chớm bám trên ty van, ngăn ngừa hiện tượng kẹt cứng lâu ngày.

Câu hỏi thường gặp về van cổng ty chìm DN50 (FAQ)

1. Van cổng ty chìm DN50 dùng để làm gì?

Thiết bị này dùng để đóng hoặc mở hoàn toàn dòng lưu chất (chủ yếu là nước) trong hệ thống đường ống kích thước DN50 (phi 60mm), phục vụ việc kiểm soát và cách ly đường ống khi cần bảo trì.

2. Van ty chìm và van ty nổi khác nhau như thế nào?

Van ty chìm có phần trục ren nằm bên trong thân van, chiều cao tổng thể không đổi khi đóng mở nên rất tiết kiệm diện tích. Van ty nổi có trục ren nhô cao lên trên khi mở, giúp dễ dàng quan sát trạng thái của van bằng mắt thường nhưng tốn không gian lắp đặt.

3. Van DN50 phù hợp với đường ống kích thước bao nhiêu?

Van DN50 phù hợp hoàn toàn với các đường ống có đường kính danh nghĩa 50mm, tương đương với đường kính ngoài thực tế của ống nhựa, ống thép xấp xỉ 60mm (phi 60).

4. Van cổng DN50 có ứng dụng được trong hệ thống PCCC không?

Có. Các dòng van cổng ty chìm bằng gang đạt tiêu chuẩn áp lực PN16 là thiết bị bắt buộc và được dùng cực kỳ phổ biến tại các cụm bơm, đường nhánh cấp nước chữa cháy của các tòa nhà.

5. Bao lâu thì nên tiến hành bảo trì van một lần?

Thông thường, bạn nên lên lịch kiểm tra và vận hành thử van định kỳ mỗi 6 tháng một lần để đảm bảo thiết bị luôn hoạt động trơn tru khi có sự cố xảy ra.

Tổng kết

Sở hữu thiết kế ty chìm thông minh, kết cấu bền bỉ cùng khả năng vận hành ổn định trong môi trường áp lực cao, van cổng ty chìm DN50 chính là mắt xích hoàn hảo cho mọi hệ thống đường ống hiện đại. Việc thấu hiểu các thông số kỹ thuật và lựa chọn đúng sản phẩm van công nghiệp chất lượng cao không chỉ giúp doanh nghiệp tối ưu không gian lắp đặt, ngăn chặn rò rỉ triệt để mà còn tiết kiệm tối đa chi phí vận hành và bảo dưỡng dài lâu.
