Toàn Diện Về DIN Gate Valve: Tiêu Chuẩn Châu Âu Cho Hệ Thống Công Nghiệp Hiện Đại

Vì Sao DIN Gate Valve Được Dùng Nhiều Trong Hệ Thống Công Nghiệp?

Trong thực tế vận hành, nhiều kỹ sư gặp phải tình huống oái oăm khi toàn bộ hệ thống đường ống được thiết kế đồng bộ theo tiêu chuẩn Đức nhưng lại đặt mua nhầm van hệ ANSI. Kết quả là van ANSI không thể lắp khớp với mặt bích DIN do sai lệch hoàn toàn về tâm lỗ bulong và đường kính ngoài. Đối với các hệ thống có áp lực đường ống cao, việc lựa chọn một dòng van có kết nối cơ khí chuẩn xác, chịu tải bền bỉ và vận hành ổn định là bài toán cốt lõi của nhà thầu.

Một nhầm lẫn khá phổ biến tại các công trình là nhiều người nghĩ rằng "DIN" chỉ đơn thuần là thông số kích thước danh định của van. Thực tế, din gate valve (hay còn gọi là van cổng DIN) là dòng van cổng được thiết kế, chế tạo và thử nghiệm nghiêm ngặt theo DIN standard gate valve (tiêu chuẩn châu Âu do Viện Tiêu chuẩn Đức ban hành). Đây là giải pháp kết nối và kiểm soát lưu chất không thể thay thế trong các hệ thống HVAC, cấp thoát nước, xử lý nước thải và các ngành công nghiệp nặng nhờ độ tin cậy cơ khí vượt trội.

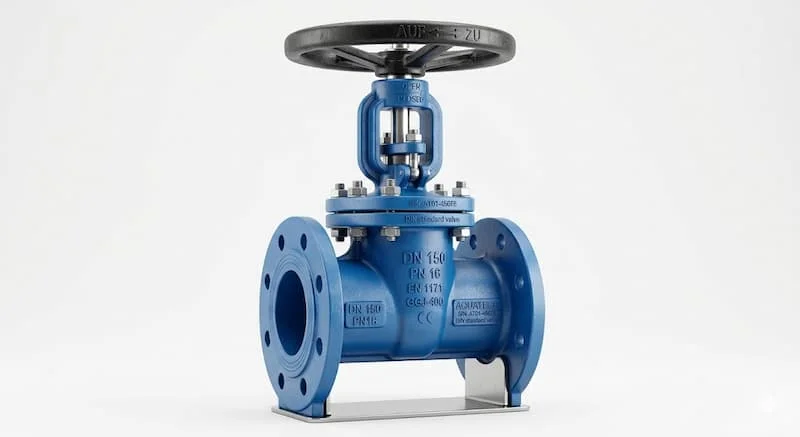

DIN Gate Valve Là Gì?

DIN gate valve là dòng van cổng (van chặn) được sản xuất tuân thủ nghiêm ngặt theo các bộ tiêu chuẩn DIN của Đức và tiêu chuẩn chung của châu Âu (EN). Chức năng chính của thiết bị này là đóng hoặc mở hoàn toàn dòng chảy lưu chất trên đường ống thông qua chuyển động tịnh tiến của đĩa van.

Đặc điểm nhận diện cốt lõi của dòng van này bao gồm:

• Chuẩn mặt bích DIN: Kích thước tâm lỗ, số lượng bulong và bề dày mặt bích tuân theo tiêu chuẩn DIN 2501 hoặc EN 1092-1.

• Áp lực làm việc định danh (PN): Thay vì dùng hệ Class của Mỹ, van chuẩn Đức sử dụng các cấp áp lực PN (như PN10, PN16, PN25, PN40).

• Kích thước hình học tiêu chuẩn châu Âu: Chiều dài trục cấu trúc (Face-to-Face) đáp ứng chuẩn DIN 3202 (hoặc EN 558-1), giúp việc thay thế, bảo dưỡng trong các sơ đồ công nghệ diễn ra dễ dàng, đồng bộ.

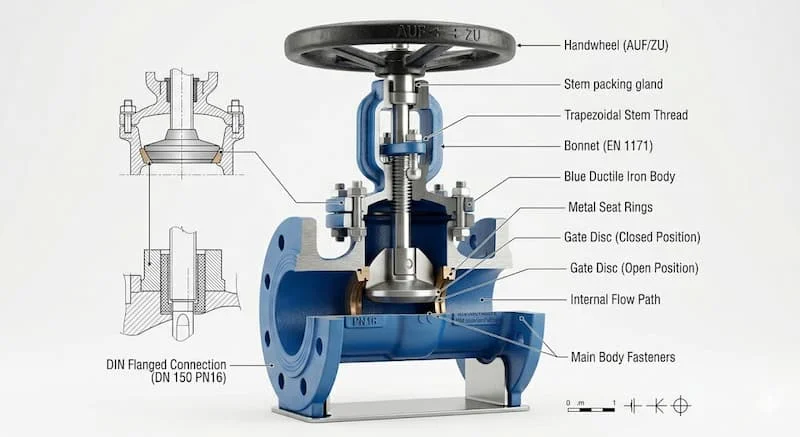

Nguyên Lý Hoạt Động Của van cổng DIN

Cơ chế vận hành của van cổng DIN dựa trên chuyển động nâng lên hoặc hạ xuống của đĩa van (gate) thông qua trục van (stem) khi ta tác động lực vào tay quay (handwheel).

• Khi mở van hoàn toàn: Đĩa van được kéo lên hết cỡ, nằm ngoài phạm vi lòng ống. Dòng chảy đi thẳng qua thân van mà không gặp bất kỳ vật cản nào, giúp tổn thất áp suất và tổn thất lưu lượng cực thấp (gần như bằng 0).

• Khi đóng van hoàn toàn: Trục van đẩy đĩa van xuống vị trí thấp nhất. Lúc này, áp lực từ hệ thống kết hợp với cấu tạo vát của đĩa van sẽ ép chặt đĩa van (gate) vào vòng làm kín (seat), tạo ra độ kín khít tuyệt đối, ngăn chặn hoàn toàn dòng lưu chất rò rỉ qua bên kia hệ thống.

Vì sao dòng van này chỉ phù hợp cho nhiệm vụ ĐÓNG/MỞ (ON/OFF)?

Thiết kế của van cổng không sinh ra để điều tiết lưu lượng. Khi bạn mở hé đĩa van, dòng lưu chất tốc độ cao tràn qua khe hở hẹp sẽ tạo ra hiện tượng xâm thực (cavitation) và dòng xoáy mạnh. Lực xói mòn này sẽ nhanh chóng mài mòn, làm biến dạng đĩa van và bệ đỡ (seat), dẫn đến việc van bị hở, rò rỉ hoàn toàn khi cần đóng kín về sau. Do đó, quy trình vận hành tiêu chuẩn luôn yêu cầu van cổng phải ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Các Loại DIN Gate Valve Phổ Biến

Để tối ưu hóa chi phí đầu tư và tuổi thọ vận hành, van cổng DIN được phân loại rõ ràng theo vật liệu cấu tạo và thiết kế trục van:

1. Phân loại theo vật liệu chế tạo

• Van cổng gang (Cast Iron / Ductile Iron - GG25/GGG40): Đây là dòng van có giá thành tối ưu nhất, khả năng chịu lực nén tốt. Chúng được ứng dụng rộng rãi trong các hệ thống cấp thoát nước sạch, hệ thống phòng cháy chữa cháy (PCCC) và điều hòa trung tâm.

• Van cổng thép carbon (Cast Steel - GP240GH/WCB): Có khả năng chịu được áp lực rất cao và nhiệt độ lớn. Đây là lựa chọn bắt buộc cho các hệ thống hơi nóng (steam), dầu nóng, nhà máy nhiệt điện hoặc các đường ống lọc hóa dầu.

• Van cổng inox (Stainless Steel - CF8/CF8M/SUS304/SUS316): Sở hữu đặc tính chống ăn mòn hóa học xuất sắc và chịu nhiệt độ âm sâu tốt. Thường được chỉ định trong các môi trường có tính axit, kiềm, nhà máy xử lý hóa chất, sản xuất thực phẩm, dược phẩm hoặc nước biển.

2. Phân loại theo thiết kế trục van (Stem)

• Van cổng ty nổi (Rising Stem): Thiết kế có phần trục van trồi lên cao khi mở van và hạ xuống khi đóng van. Ưu điểm lớn nhất là giúp người vận hành dễ dàng quan sát trạng thái đóng/mở của van từ xa bằng mắt thường. Tuy nhiên, van đòi hỏi không gian lắp đặt phía trên phải đủ rộng rãi để trục van tịnh tiến.

• Van cổng ty chìm (Non-rising Stem): Khi xoay tay quay, trục van chỉ quay tròn tại chỗ để kéo đĩa van nâng lên hạ xuống bên trong thân van mà không trồi ra ngoài. Thiết kế này cực kỳ tiết kiệm không gian lắp đặt, lý tưởng cho các hố van ngầm, tủ kỹ thuật chật hẹp hoặc các vị trí sát trần nhà.

Thông Số Kỹ Thuật Quan Trọng Của DIN Gate Valve

Khi tra cứu tài liệu kỹ thuật (datasheet) hoặc đặt hàng các dòng van tiêu chuẩn Đức, kỹ sư cần đặc biệt lưu ý các thông số cốt lõi sau:

• Dải kích thước danh định: DN50, DN65, DN80, DN100, DN150, DN200... lên đến DN1200.

• Cấp áp lực làm việc: PN10, PN16, PN25, PN40 (tương đương áp lực làm việc tối đa từ 10 bar đến 40 bar ở nhiệt độ tiêu chuẩn).

• Kiểu kết nối: Kết nối mặt bích theo chuẩn DIN EN 1092-1.

• Nhiệt độ làm việc: Phụ thuộc vào sự kết hợp giữa vật liệu thân van (body) và lớp lót làm kín (seat). Ví dụ: Van cổng gang đệm cao phủ EPDM chịu nhiệt tối đa 120°C, trong khi van thép đệm kim loại (Metal-to-Metal) có thể chịu trên 400°C.

Trả lời các câu hỏi chuyên sâu về thông số:

• Vì sao hệ DIN dùng PN thay vì Class? Hệ tiêu chuẩn châu Âu (DIN/EN) sử dụng đơn vị đo lường SI, quy định áp lực bằng bar thông qua trị số PN (Pressure Nominal). Ngược lại, hệ tiêu chuẩn Mỹ (ANSI/ASME) sử dụng đơn vị PSI/Inch và định nghĩa cấp áp lực bằng Class (150, 300, 600...). Hai hệ thống này dựa trên hai triết lý tính toán cơ học khác nhau.

• Vì sao bắt buộc phải đúng tiêu chuẩn mặt bích? Mặt bích chuẩn DIN không thể kết nối chung với mặt bích chuẩn ANSI hay JIS. Dù có cùng kích thước danh định (ví dụ DN100 tương đương 4 Inch), nhưng số lượng lỗ bulong, đường kính vòng chia lỗ bulong và độ dày mặt bích hoàn toàn khác nhau. Việc cố tình ép chung sẽ làm lệch tâm ống, không thể xỏ bulong hoặc gây vênh và rò rỉ lưu chất.

• Vì sao van PN16 không thể thay thế cho hệ thống yêu cầu PN40? Thân van đạt chuẩn PN40 có chiều dày thành chịu lực lớn hơn, mác vật liệu cao cấp hơn và hệ số an toàn cao hơn rất nhiều so với van PN16. Nếu lắp van PN16 vào đường ống có áp suất vận hành 30-35 bar, thân van có nguy cơ bị rạn nứt, biến dạng đĩa van hoặc phá hủy hoàn toàn gây mất an toàn nghiêm sơ.

DIN Gate Valve Khác Gì ANSI Và JIS?

Để không gặp sai sót khi mua sắm vật tư, hãy cùng so sánh nhanh 3 hệ tiêu chuẩn van phổ biến nhất hiện nay:

Bản chất của các tiêu chuẩn này không thể lắp lẫn mặt bích trực tiếp với nhau. Bạn chỉ cần sai lệch một thông số nhỏ là toàn bộ tiến độ lắp đặt tại công trường sẽ bị đình trệ. Việc dùng đúng chuẩn van cổng DIN là bắt buộc tuyệt đối khi bạn đấu nối vào các cụm thiết bị nhập khẩu nguyên kiện từ châu Âu (như cụm bơm, máy nén, bồn áp lực) đã được đúc sẵn cổ bích chuẩn DIN.

Ưu Điểm Và Nhược Điểm Của van cổng DIN

Ưu điểm vượt trội

• Chuẩn hóa toàn cầu: Giúp việc thiết kế, bóc tách khối lượng và thay thế tương đương giữa các hãng van châu Âu diễn ra cực kỳ dễ dàng.

• Độ kín khít đáng tin cậy: Cơ chế đóng dạng nêm (wedge) ép chặt giúp cắt dòng tuyệt đối, bảo vệ an toàn cho các thiết bị phía sau hạ lưu.

• Tối ưu năng lượng đường ống: Tổn thất áp suất qua van bằng 0 giúp hệ thống bơm không phải bù áp, tiết kiệm điện năng vận hành về lâu dài.

• Đa dạng giải pháp: Có đầy đủ các cấu hình vật liệu từ gang, thép đến inox cao cấp để xử lý mọi loại môi chất công nghiệp.

Nhược điểm cố hữu

• Kích thước và khối lượng lớn: So với van bướm hoặc van bi có cùng kích thước, van cổng nặng hơn và chiếm nhiều không gian hơn.

• Hành trình đóng mở chậm: Việc phải xoay tay quay nhiều vòng để trục van kéo đĩa lên khiến van không phù hợp cho các tình huống cần đóng ngắt khẩn cấp (Emergency Shut-off).

• Không thể dùng điều tiết: Như đã phân tích, dùng sai mục đích sẽ làm hỏng hoàn toàn bệ van chỉ sau thời gian ngắn.

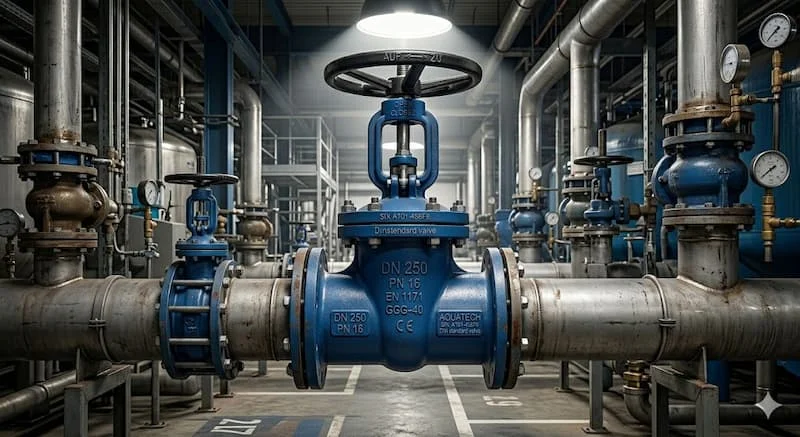

DIN Gate Valve Được Dùng Trong Những Hệ Thống Nào?

Nhờ độ bền cơ học cao và dải thông số rộng, dòng van này hiện diện trong hầu hết các hạ tầng kỹ thuật trọng điểm:

• Nhà máy cấp nước sạch và mạng lưới truyền tải: Thường dùng van cổng gang ty chìm cỡ lớn (DN200 - DN1000) chôn ngầm hoặc lắp trong hố van để cô lập các đoạn ống khi sửa chữa.

• Hệ thống điều hòa không khí trung tâm (Chiller/HVAC): Lắp đặt tại các đường ống nước ngưng, nước lạnh đi vào tòa nhà nhằm đảm bảo lưu lượng tuần hoàn tối đa.

• Hệ thống phòng cháy chữa cháy (PCCC): Van cổng ty nổi chuẩn DIN được bắt buộc lắp trước các cụm bơm chữa cháy và các trục họng nước để kiểm soát nguồn cung cấp nước.

• Công nghiệp hóa chất và thực phẩm: Sử dụng các dòng van cấu tạo hoàn toàn từ inox 316 (CF8M) để chống lại sự ăn mòn của lưu chất nồng độ cao hoặc đáp ứng tiêu chuẩn vệ sinh an toàn.

Khi nào bắt buộc phải nâng cấp lên van cổng inox DIN?

Khi môi chất của bạn không còn là nước sạch thông thường mà là nước thải chưa xử lý, nước nhiễm mặn, hóa chất ăn mòn, hoặc dòng lưu chất có nhiệt độ biến động cao. Nếu tiếp tục dùng van gang, lớp sơn epoxy bảo vệ sẽ nhanh chóng bị bong tróc, khiến phần thân gang tiếp xúc trực tiếp với hóa chất, gây hiện tượng rỗ bề mặt, oxi hóa và làm bẩn toàn bộ nguồn lưu chất.

Những Sai Lầm Thường Gặp Khi Chọn van cổng DIN

Việc thiếu kinh nghiệm khi lựa chọn thiết bị có thể dẫn đến những hậu quả nghiêm trọng về cả chi phí lẫn an toàn vận hành:

1. Mua nhầm tiêu chuẩn mặt bích: Nghĩ rằng cứ van phi 114 (DN100) là lắp vừa, dẫn đến việc mang van ra công trường nhưng không thể xỏ bulong qua mặt bích ống có sẵn.

2. Nhầm lẫn tai hại giữa PN và Class: Lắp một chiếc van ghi thông số PN16 vào đường ống hơi nóng đang vận hành ở mức áp lực Class 300 (khoảng 50 bar). Van sẽ bị phá hủy ngay lập tức khi hệ thống mở tải.

3. Dùng van cổng để tiết lưu (tiết chế lưu lượng): Mở hé van để giảm bớt lượng nước chảy qua. Hậu quả là đĩa van bị rung lắc liên tục, va đập vào bệ van gây móp méo, hỏng seat và tạo tiếng ồn lớn trong đường ống.

4. Không kiểm tra không gian cho van ty nổi: Lắp van ty nổi ngay sát trần bê tông hoặc góc tường hẹp. Đến khi cần mở van, phần ty van nhô lên bị vướng, khiến hệ thống không thể mở hết công suất.

Hướng Dẫn Chọn van cổng DIN Phù Hợp

Để đảm bảo chọn mua đúng chủng loại thiết bị kỹ thuật, bạn hãy tuân thủ nghiêm ngặt checklist 5 bước dưới đây:

• Bước 1: Xác định chính xác môi chất làm việc: Nước sạch, nước thải, hơi nóng, hay hóa chất? (Quyết định vật liệu làm kín).

• Bước 2: Xác định áp lực lớn nhất của hệ thống: Chọn đúng cấp áp lực tương ứng (PN10, PN16, PN25 hay PN40). Áp lực làm việc thực tế không được vượt quá 80% áp lực định danh của van.

• Bước 3: Chọn vật liệu thân van: Thân gang (cho nước, PCCC), thân thép (cho hơi nóng, áp cao), thân inox (cho hóa chất, thực phẩm).

• Bước 4: Xác định tiêu chuẩn mặt bích của đường ống có sẵn: Đảm bảo hệ thống đang dùng mặt bích DIN 2501 hoặc EN 1092-1 để tạo sự đồng bộ tuyệt đối.

• Bước 5: Lựa chọn kiểu ty van dựa trên không gian không gian lắp đặt: Ưu tiên ty chìm cho không gian hẹp; chọn ty nổi nếu cần giám sát trạng thái đóng mở trực quan.

Lưu Ý Khi Lắp Đặt Và Bảo Trì van cổng DIN

• Tuyệt đối không vận hành van ở vị trí mở lửng. Hãy luôn tuân thủ nguyên tắc: Đóng kịch sàn hoặc mở hết hành trình.

• Lắp đặt đúng chiều hướng dẫn (nếu có): Mặc dù van cổng thông thường có thể chịu áp hai chiều, một số dòng van cổng cải tiến có hướng mũi tên chỉ định dòng chảy trên thân van để tối ưu lực ép đĩa.

• Vệ sinh sạch sẽ lòng ống trước khi siết mặt bích: Cặn hàn, cát đá hay rác công nghiệp sót lại trong ống khi xả nước sẽ kẹt vào bệ van, làm rách gioăng cao su hoặc xước bề mặt làm kín bằng kim loại.

• Siết bulong mặt bích theo nguyên tắc đối xứng (hình ngôi sao): Việc siết đều lực giúp gioăng làm kín giữa mặt bích van và bích ống được ép đều, tránh hiện tượng vênh mặt bích gây rò rỉ giọt nước.

• Lên lịch tra mỡ định kỳ: Đối với van ty nổi, cần tra mỡ bôi trơn vào phần ren của trục van lộ ra ngoài để chống gỉ sét và giúp việc vặn tay quay nhẹ nhàng hơn.

Câu Hỏi Thường Gặp Về DIN Gate Valve

DIN gate valve là tiêu chuẩn của nước nào?

Đây là dòng van cổng được thiết kế và sản xuất tuân theo tiêu chuẩn của Ủy ban Tiêu chuẩn Đức (Deutsches Institut für Normung - DIN). Hiện nay, tiêu chuẩn này đã được đồng hóa thành tiêu chuẩn chung của toàn châu Âu (EN).

Van cổng DIN có dùng cho hệ thống hơi nóng (Steam) được không?

Hoàn toàn được, nhưng bạn bắt buộc phải chọn dòng van có thân bằng thép đúc (Cast Steel) hoặc inox kết hợp với bệ làm kín bằng kim loại (Metal-to-Metal Seat). Tuyệt đối không dùng van cổng gang đệm cao su EPDM thông thường vì cao su sẽ bị chảy và lưu hóa hoàn toàn dưới nhiệt độ cao của hơi nước.

Thông số PN16 và PN25 khác nhau như thế nào?

PN16 biểu thị van có khả năng chịu áp lực làm việc tối đa là 16 bar trong điều kiện nhiệt độ tiêu chuẩn. Trong khi đó, PN25 chịu được áp lực lên đến 25 bar. Van PN25 sẽ có phần thành thân van dày hơn, cấu trúc cơ khí chịu lực khỏe hơn và dĩ nhiên giá thành cũng cao hơn van PN16.

Có thể lắp lẫn van cổng chuẩn DIN vào mặt bích chuẩn ANSI không?

Không thể. Dù có cùng đường kính danh định, mặt bích chuẩn DIN và ANSI có thiết kế hoàn toàn khác nhau về đường kính vòng chia lỗ, số lượng lỗ bulong và kích thước bulong. Bạn bắt buộc phải dùng mặt bích chuyển đổi (Adapter) hoặc gia công lại mặt bích nếu muốn kết nối chúng lại với nhau.

Có Nên Sử Dụng DIN Gate Valve Không?

Nếu hệ thống công nghiệp của bạn đòi hỏi tính đồng bộ cao, vận hành an toàn trong thời gian dài và tuân thủ các quy chuẩn khắt khe về kỹ thuật cơ khí, thì việc đầu tư vào din gate valve là một quyết định hoàn toàn đúng đắn. Việc lựa chọn chính xác tiêu chuẩn của van cổng DIN ngay từ khâu thiết kế không chỉ giúp chủ đầu tư tối ưu hóa chi phí vận hành, loại bỏ hoàn toàn các rủi ro rò rỉ mà còn đảm bảo hệ thống luôn hoạt động ổn định, tránh các sự cố dừng máy ngoài ý muốn.

Để được tư vấn chuyên sâu về các dòng van công nghiệp chuẩn châu Âu phù hợp nhất cho công trình của bạn, hãy liên hệ ngay với chúng tôi để nhận bảng catalog chi tiết và báo giá tối ưu nhất.
