KVS Valve Là Gì? Bí Mật Đằng Sau Hiệu Suất Hệ Thống HVAC Và Cách Chọn Đúng

Trong các hệ thống HVAC, cấp thoát nước hoặc xử lý công nghiệp, không ít kỹ sư vận hành gặp phải tình huống trớ trêu: dù đã lựa chọn đúng kích thước ống (DN) theo bản vẽ, nhưng hệ thống vẫn không đạt lưu lượng mong muốn, máy bơm quá tải hoặc các bộ phận như AHU (Air Handling Unit) làm mát không hiệu quả. Sai lầm kinh điển không nằm ở đường ống, mà nằm ở việc bỏ qua thông số kvs valve (hệ số lưu lượng) khi chọn van điều khiển.

Nhiều người mặc định rằng cùng một kích thước DN thì mọi loại van đều có lưu lượng như nhau. Đây là một quan niệm sai lầm khiến hệ thống vận hành mất ổn định, tiêu tốn điện năng vô ích và giảm tuổi thọ thiết bị. Hiểu đúng về hệ số KVS không chỉ giúp bạn tối ưu hóa hiệu suất mà còn là "chìa khóa" để kiểm soát dòng chảy một cách chính xác tuyệt đối. Bài viết này sẽ đi sâu vào bản chất kỹ thuật của KVS, cách tính toán và phân biệt với các hệ số khác để giúp bạn đưa ra quyết định chọn van chính xác nhất.

KVS valve là gì?

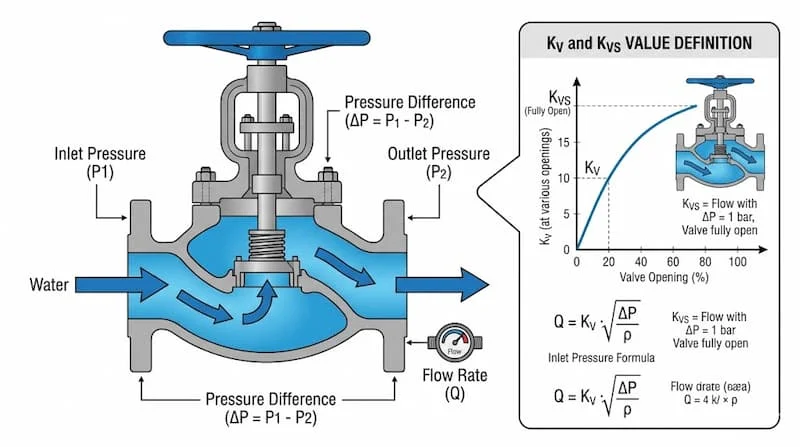

Thực tế, KVS valve không phải là tên một loại van cụ thể, mà là một thông số kỹ thuật biểu thị "khả năng lưu thông" của van đó. Theo định nghĩa kỹ thuật chuẩn, KVS (thường được gọi là hệ số lưu lượng) biểu thị lưu lượng nước đi qua một chiếc van hoàn toàn mở khi chênh lệch áp suất giữa hai đầu van (đầu vào và đầu ra) là 1 bar, với điều kiện nhiệt độ nước từ 5°C đến 30°C.

Hệ số KVS (với chữ 's' là "stated" – giá trị danh nghĩa) chính là giá trị KVS tối đa khi van mở hoàn toàn. Ví dụ, nếu một chiếc van có KVS = 10$, điều này có nghĩa là khi chênh áp qua van là 1 bar, van sẽ cho phép 10 mét khối nước đi qua mỗi giờ. Đây là thước đo tiêu chuẩn để đánh giá sức cản thủy lực của van. Bạn càng hiểu rõ thông số này, bạn càng dễ dàng dự đoán chính xác cách van sẽ phản ứng trong hệ thống thực tế.

Nguyên lý và bản chất của hệ số KVS

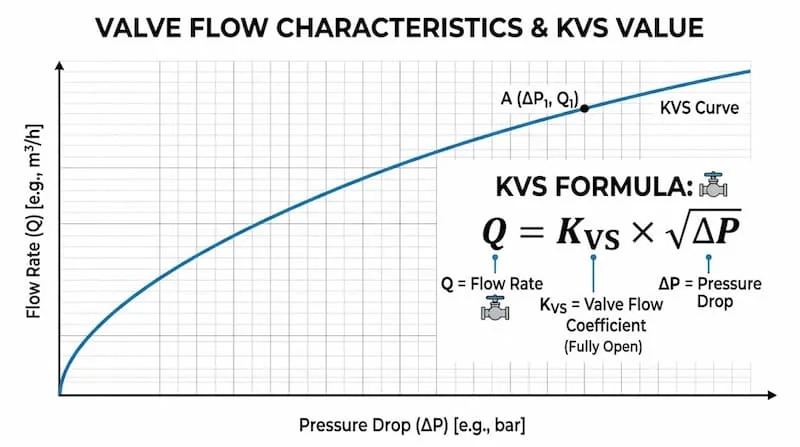

Bản chất của hệ số KVS liên quan trực tiếp đến thiết kế cơ khí bên trong van. Công thức tính lưu lượng qua van được biểu diễn đơn giản như sau:

Trong đó:

• Q: Lưu lượng dòng chảy ($m^3/h$).

• KVS: Hệ số lưu lượng của van.

• Delta P: Chênh lệch áp suất qua van (bar).

Từ công thức này, ta thấy lưu lượng ($Q$) tỷ lệ thuận với hệ số $K_v$ và tỷ lệ với căn bậc hai của chênh áp. Khi thiết kế hệ thống, KVS không chỉ là một con số tĩnh, nó là kết quả của tiết diện dòng chảy (flow area) và độ phức tạp của đường đi bên trong van. Một van có thiết kế "thẳng" (như van bi) sẽ có KVS cao hơn nhiều so với một van cầu (globe valve) cùng kích thước vì van cầu buộc dòng chảy phải đổi hướng liên tục, tạo ra lực cản lớn hơn. Đây chính là yếu tố then chốt quyết định tại sao cùng một DN nhưng các dòng van khác nhau lại có khả năng điều tiết hoàn toàn khác biệt.

Phân tích chuyên sâu

Phân loại van theo hệ số KVS

Sự khác biệt về KVS giữa các loại van không phải ngẫu nhiên mà xuất phát từ mục đích sử dụng.

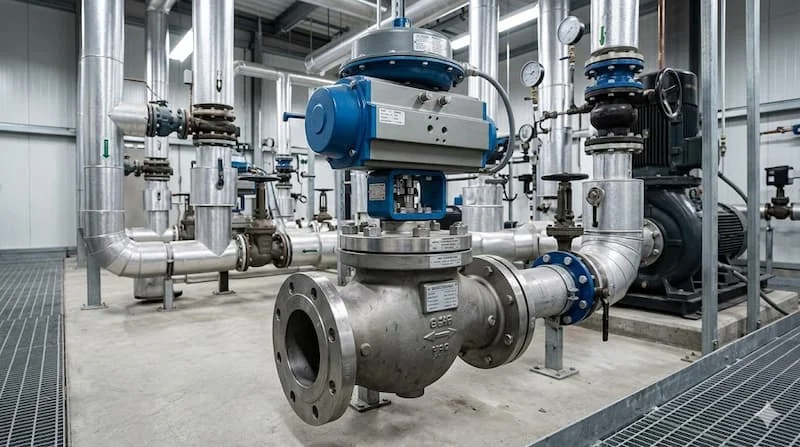

• Van điều khiển (Control valve): Thường có KVS được thiết kế chính xác để phục vụ việc điều tiết. Các nhà sản xuất thường cung cấp nhiều tùy chọn "trim" (nội thất van) khác nhau trong cùng một thân van để đáp ứng các mức KVS riêng biệt.

• Van cầu (Globe valve): Có KVS thấp hơn do cơ chế dòng chảy quanh co, giúp kiểm soát lưu lượng tốt nhưng tổn thất áp suất cao.

• Van cân bằng (Balancing valve): Được thiết kế để tạo ra độ sụt áp nhất định, giúp phân bổ lưu lượng đều khắp hệ thống.

Tại sao cùng DN nhưng KVS khác nhau? Câu trả lời nằm ở "độ mở" thực tế và thiết kế cửa van (seat port). Một van DN50 có thể được lắp đặt với cửa van (trim) nhỏ hơn để tăng độ chính xác trong điều tiết, dẫn đến KVS thấp hơn. Việc này cho phép kỹ sư tinh chỉnh hệ thống mà không cần thay đổi toàn bộ đường ống.

Các thông số kỹ thuật liên quan đến KVS

Để chọn van thành công, bạn cần đặt KVS vào mối quan hệ với các thông số hệ thống:

• DN (Kích thước danh nghĩa): Là kích thước kết nối, không phải là thông số thể hiện lưu lượng. Đừng bao giờ chọn van chỉ dựa vào DN.

• Áp suất (PN): Ảnh hưởng đến độ bền cơ khí, nhưng không quyết định KVS.

• Lưu lượng thiết kế (Design Flow): Đây là con số bạn muốn đạt được.

• Chênh áp thiết kế (\Delta P): Đây là thông số quan trọng nhất để chọn KVS.

Insight: DN không tỷ lệ thuận với lưu lượng. Một van DN100 có thể có KVS rất nhỏ nếu bạn chọn loại van chuyên dụng cho điều tiết lưu lượng thấp. Nếu chỉ nhìn vào DN, bạn sẽ dễ dàng mắc sai lầm "oversizing" (chọn van quá lớn), dẫn đến việc van chỉ mở 5-10% đã đạt lưu lượng yêu cầu, gây hiện tượng "hunting" (đóng mở liên tục, không ổn định).

So sánh KVS – KV – CV

Trong kỹ thuật, bạn sẽ thường gặp ba khái niệm dễ gây nhầm lẫn:

• KV: Là giá trị tại một vị trí mở cụ thể của van (không phải là giá trị tối đa).

• KVS: Là giá trị $K_v$ tại độ mở tối đa (100% open).

• CV: Là đơn vị hệ đo lường của Mỹ (Imperial units). $C_v$ đo lưu lượng nước (gallon/phút) với chênh áp 1 psi.

KVS van được dùng trong hệ thống nào?

Hệ số KVS đóng vai trò "sinh tử" trong các hệ thống đòi hỏi độ chính xác cao:

• HVAC (Chiller, AHU): Điều tiết nước lạnh qua dàn trao đổi nhiệt. Nếu KVS không đúng, quá trình trao đổi nhiệt sẽ không đạt hiệu suất, gây lãng phí năng lượng.

• Hệ thống nước nóng/lạnh tòa nhà: Đảm bảo áp lực nước đều ở mọi tầng.

• Công nghiệp hóa chất: Cần KVS chính xác để pha trộn tỷ lệ dung dịch chính xác.

• Hệ thống cấp nước: Duy trì áp lực ổn định trong mạng lưới.

Sai lầm phổ biến khi chọn KVS

Sai lầm lớn nhất là chỉ chọn van theo DN. Khi chọn KVS quá lớn (oversizing), van mất khả năng điều tiết, hệ thống trở nên nhạy cảm quá mức, gây rung lắc và mòn van nhanh chóng. Ngược lại, chọn KVS quá nhỏ (undersizing) sẽ gây ra sụt áp quá mức, làm bơm tiêu tốn điện năng khủng khiếp và không đạt được lưu lượng mong muốn ở cuối đường ống. Hậu quả là hệ thống vận hành kém hiệu quả, tiếng ồn lớn do hiện tượng xâm thực (cavitation) và chi phí vận hành tăng vọt.

Hướng dẫn / Checklist

Để chọn được van có KVS chuẩn kỹ thuật, hãy thực hiện theo quy trình sau:

1. Xác định lưu lượng thiết kế: Dựa trên nhu cầu tải thực tế của hệ thống.

2. Xác định chênh áp kỳ vọng: Thường là độ sụt áp bạn chấp nhận được qua van.

3. Tính KVS: Áp dụng công thức $K_{vs} = Q / \sqrt{\Delta P}$.

4. Lựa chọn van: Tra bảng dữ liệu (datasheet) của nhà sản xuất, chọn van có giá trị KVS gần nhất và lớn hơn giá trị vừa tính toán.

5. Kiểm tra đồ thị đặc tính: Đảm bảo van có đặc tính "equal percentage" (tỷ lệ phần trăm bằng nhau) cho HVAC hoặc "linear" cho các ứng dụng khác.

Tip chuyên gia: Đừng chọn chính xác 100%. Hãy luôn có biên độ dự phòng (safety factor) khoảng 10–20% so với kết quả tính toán để đảm bảo van hoạt động trong dải điều tiết tốt nhất (thường là 30-70% độ mở).

Câu hỏi thường gặp về KVS valve

1. KVS khác gì CV?

KVS là đơn vị chuẩn đo lường quốc tế (Metric: $m^3/h$ ở 1 bar), trong khi CV là đơn vị Mỹ (Imperial: $gpm$ ở 1 psi). Bạn cần hệ số chuyển đổi để quy đổi giữa hai chuẩn này.

2. Có thể chọn van chỉ theo DN không?

Tuyệt đối không. DN chỉ là kích thước lắp đặt. Hai chiếc van cùng DN có thể có KVS chênh lệch nhau gấp đôi tùy vào thiết kế nội thất van.

3. KVS càng lớn càng tốt không?

Không. KVS quá lớn so với yêu cầu sẽ khiến van mất khả năng điều tiết, gây mất ổn định hệ thống. Van cần được chọn sao cho phù hợp với lưu lượng tính toán.

4. Làm sao biết KVS valve?

Bạn phải tra cứu trong Datasheet hoặc Catalog chính thức của nhà sản xuất van đó. KVS là thông số kỹ thuật bắt buộc phải có trong tài liệu kỹ thuật.

5. Có cần tính KVS cho hệ thống nhỏ không?

Có. Dù hệ thống nhỏ, việc chọn van đúng KVS vẫn giúp tiết kiệm năng lượng và đảm bảo sự ổn định của dòng chảy.

Kết luận

Tóm lại, kvs van là thông số kỹ thuật then chốt mà bất kỳ kỹ sư HVAC hay quản lý dự án nào cũng cần nắm vững. Việc hiểu và tính toán đúng KVS không chỉ giúp hệ thống vận hành trơn tru, tiết kiệm năng lượng mà còn kéo dài tuổi thọ cho toàn bộ máy móc trong hệ thống. Đừng để một sai lầm nhỏ trong khâu chọn van trở thành "nút thắt cổ chai" làm giảm hiệu suất của cả một công trình lớn.
