Van tiết lưu chiller: "Chìa khóa" tối ưu hiệu suất và tiết kiệm điện năng

Hệ thống Chiller của bạn đang vận hành nhưng không đạt được độ lạnh mong muốn? Bạn nhận thấy áp suất hệ thống dao động bất thường, hoặc hóa đơn tiền điện tăng vọt do máy nén phải gồng mình chạy liên tục?

Nhiều kỹ thuật viên thường tập trung ngay vào việc nạp thêm môi chất lạnh hoặc kiểm tra máy nén, nhưng thực tế, nguyên nhân cốt lõi thường nằm ở một linh kiện nhỏ bé nhưng đóng vai trò "nhạc trưởng": Van tiết lưu chiller. Chỉ cần chọn sai thông số hoặc sử dụng van kém chất lượng, toàn bộ hệ thống có thể sụt giảm 30% hiệu suất, thậm chí gây hư hỏng nặng cho máy nén.

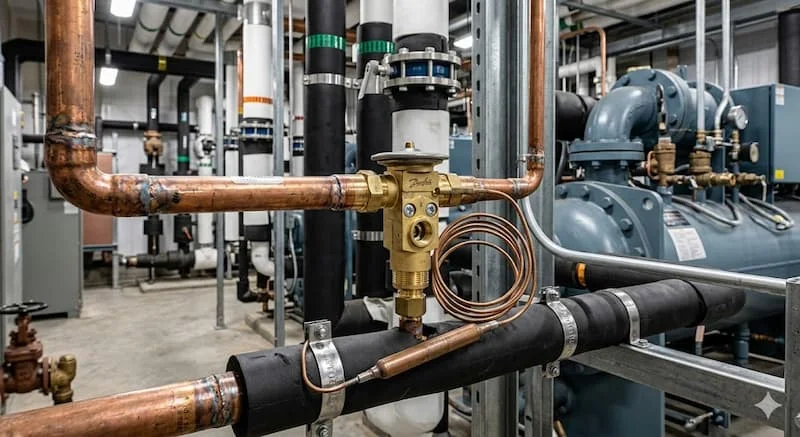

Van tiết lưu chiller là gì?

Van tiết lưu chiller là thiết bị trung gian nằm giữa dàn ngưng tụ (condenser) và dàn bay hơi (evaporator). Nhiệm vụ chính của nó là điều tiết lưu lượng môi chất lạnh ở trạng thái lỏng, áp suất cao đi vào dàn lạnh.

Trong sơ đồ nhiệt động học, nếu máy nén là "trái tim" thì van tiết lưu chính là "van điều áp" cực kỳ nhạy bén. Nó không chỉ đơn thuần là một cái vòi nước; nó có khả năng cảm biến tải nhiệt của hệ thống để điều chỉnh lượng gas lỏng vừa đủ. Điều này đảm bảo môi chất có thể bay hơi hoàn toàn trong dàn lạnh, tránh tình trạng dịch lỏng tràn về gây hỏng máy nén.

Vai trò then chốt của van tiết lưu:

• Giảm áp suất đột ngột: Chuyển môi chất từ trạng thái lỏng áp suất cao, nhiệt độ cao sang trạng thái hỗn hợp lỏng-hơi áp suất thấp, nhiệt độ thấp.

• Điều chỉnh lưu lượng: Kiểm soát chính xác lượng gas đi vào dàn bay hơi dựa trên nhu cầu làm lạnh thực tế.

• Bảo vệ hệ thống: Ngăn chặn hiện tượng ngập dịch (liquid slugging) tại máy nén.

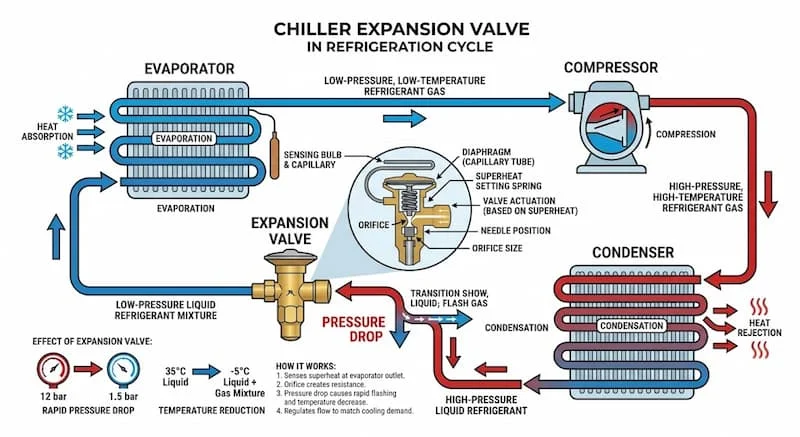

Nguyên lý hoạt động của van tiết lưu chiller

Cơ chế vận hành của van tiết lưu dựa trên sự sụt giảm áp suất khi dòng chất lỏng đi qua một tiết diện hẹp.

1. Giai đoạn cao áp: Môi chất lạnh sau khi qua dàn ngưng tụ sẽ ở trạng thái lỏng, áp suất cao và nhiệt độ cao. Khi đến van tiết lưu, nó bị chặn lại bởi một lỗ nhỏ (orifice).

2. Quá trình tiết lưu: Khi đi qua lỗ hẹp này, động năng tăng lên và áp suất tĩnh giảm mạnh. Một phần nhỏ môi chất sẽ bay hơi tức thì (flash gas), làm giảm nhiệt độ của phần chất lỏng còn lại xuống mức rất thấp.

3. Giai đoạn hạ áp: Hỗn hợp môi chất sau van có áp suất thấp và nhiệt độ thấp đi vào dàn bay hơi để hấp thụ nhiệt từ nước (hoặc không khí), hoàn tất chu trình làm lạnh.

Cách hiểu đơn giản: Hãy tưởng tượng van tiết lưu giống như một "cổ chai" điều tiết. Nếu mở quá rộng, gas lỏng tràn vào quá nhiều gây lãng phí; nếu quá hẹp, máy chiller sẽ "đói" gas và không thể làm lạnh.

Các loại van tiết lưu chiller phổ biến hiện nay

Tùy vào công suất và độ phức tạp của hệ thống Chiller mà nhà sản xuất sẽ lựa chọn loại van phù hợp. Dưới đây là 3 dòng phổ biến nhất:

1. Van tiết lưu nhiệt (Thermostatic Expansion Valve - TXV)

Đây là loại van phổ biến nhất trong các hệ thống Chiller tầm trung. Nó hoạt động dựa trên sự cân bằng áp suất giữa màng giãn nở và cảm biến nhiệt (bầu cảm biến) đặt tại đầu ra của dàn lạnh.

• Ưu điểm: Hoạt động tự động, không cần nguồn điện, độ bền cao.

• Ứng dụng: Thích hợp cho các hệ thống có tải lạnh thay đổi ở mức vừa phải.

2. Van tiết lưu điện tử (Electronic Expansion Valve - EEV)

EEV là đỉnh cao của công nghệ điều khiển lạnh hiện đại. Thay vì dùng áp suất cơ học, EEV sử dụng mô-tơ bước được điều khiển bởi vi xử lý trung tâm.

• Ưu điểm: Phản ứng cực nhanh với sự thay đổi tải (miligiây), duy trì độ quá nhiệt cực kỳ ổn định, giúp tiết kiệm điện năng từ 15-25%.

• Ứng dụng: Chiller công suất lớn, hệ thống yêu cầu độ chính xác nhiệt độ cao.

3. Ống mao (Capillary Tube)

Là một đoạn ống đồng có đường kính rất nhỏ và chiều dài xác định.

• Ưu điểm: Cấu tạo đơn giản, giá thành rẻ, không có bộ phận chuyển động.

• Nhược điểm: Không thể điều chỉnh, hiệu suất kém khi tải thay đổi. Thường chỉ dùng cho các máy làm lạnh nước mini hoặc điều hòa dân dụng.

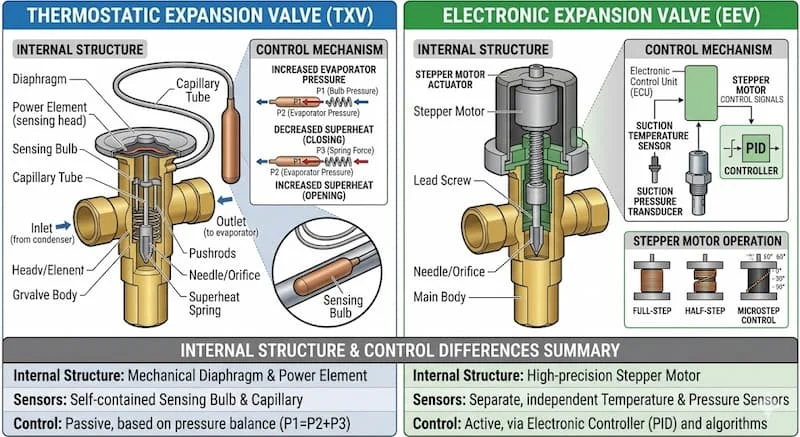

Bảng so sánh tổng quan:

Thông số kỹ thuật quan trọng khi lựa chọn van tiết lưu

Việc chọn sai van tiết lưu là sai lầm chết người trong thiết kế hệ thống lạnh. Một chuyên gia cần chú ý các thông số sau:

• Công suất lạnh (Capacity): Phải tương thích với công suất của dàn bay hơi. Nếu van quá lớn, điều khiển sẽ mất ổn định; nếu quá nhỏ, hệ thống không đạt độ lạnh.

• Loại môi chất lạnh: Mỗi loại gas như R22, R134a, R410A hay R407C có đặc tính áp suất - nhiệt độ khác nhau. Van tiết lưu dành cho R22 không thể dùng hiệu quả cho R134a.

• Áp suất làm việc và chênh lệch áp suất: Van phải chịu được áp suất làm việc tối đa của hệ thống để tránh nứt vỡ màng giãn nở.

• Phạm vi nhiệt độ hoạt động: Nhiệt độ bay hơi mong muốn (ví dụ: +5°C cho chiller điều hòa, -20°C cho chiller cấp đông).

So sánh TXV vs EEV: Nên đầu tư loại nào?

Đây là câu hỏi khiến nhiều chủ đầu tư băn khoăn. Sự lựa chọn phụ thuộc vào bài toán kinh tế và yêu cầu kỹ thuật:

• Chọn TXV khi: Bạn ưu tiên sự đơn giản, dễ bảo trì và ngân sách ban đầu hạn chế. TXV là "kẻ làm việc bền bỉ", ít hỏng vặt và linh kiện thay thế luôn sẵn có.

• Chọn EEV khi: Hệ thống Chiller vận hành ở nhiều mức tải khác nhau (ví dụ: tòa nhà văn phòng có số lượng người thay đổi theo giờ). EEV giúp hệ thống hoạt động ổn định ở dải rộng, tiết kiệm điện năng vượt trội và bảo vệ máy nén tốt hơn nhờ kiểm soát độ quá nhiệt tuyệt đối.

Khi nào cần kiểm tra hoặc thay thế van tiết lưu chiller?

Đừng đợi đến khi máy dừng hoạt động mới kiểm tra. Hãy chú ý các dấu hiệu cảnh báo sau:

1. Hiện tượng đóng tuyết: Nếu thấy tuyết bám ngay sau van tiết lưu hoặc tại đầu vào dàn lạnh, có thể van đang bị tắc bẩn hoặc kẹt ở vị trí mở quá nhỏ.

2. Máy nén chạy nóng bất thường: Do thiếu môi chất lạnh đi về làm mát máy nén (đối với các dòng máy nén làm mát bằng gas).

3. Áp suất hút quá thấp: Van tiết lưu bị nghẹt (do ẩm hoặc cặn bẩn) khiến gas không qua được dàn lạnh.

4. Chiller chạy liên tục không ngắt: Do không đạt được nhiệt độ cài đặt mặc dù máy nén vẫn hoạt động tốt.

Thời điểm nên thay thế: Thường sau 3-5 năm vận hành liên tục, các bộ phận cơ học bên trong van có thể bị mài mòn hoặc lò xo bị yếu. Đặc biệt, khi thực hiện thay thế loại gas mới hoặc đại tu máy nén, việc kiểm tra và thay van tiết lưu là bắt buộc để đảm bảo tính đồng bộ.

Những sai lầm thường gặp và hậu quả

Trong quá trình tư vấn và lắp đặt, chúng tôi nhận thấy 3 sai lầm phổ biến nhất:

• Lắp sai vị trí bầu cảm biến (đối với TXV): Nếu bầu cảm biến không tiếp xúc tốt với ống đồng hoặc lắp sai vị trí (phải ở vị trí 2h hoặc 10h trên ống ngang), van sẽ nhận diện sai nhiệt độ, dẫn đến việc cấp dịch sai lệch.

• Không hút chân không kỹ: Độ ẩm còn sót lại trong hệ thống sẽ đóng băng ngay tại lỗ van tiết lưu, gây tắc nghẽn cục bộ.

• Chọn van không tương thích môi chất: Ví dụ, dùng van có màng ngăn không chịu được hóa chất của dầu bôi trơn trong hệ thống gas R410A.

Hệ quả: Nhẹ thì tiêu tốn điện năng, nặng thì gây hiện tượng "va đập thủy lực" làm gãy tay biên hoặc hỏng trục vít máy nén – chi phí sửa chữa lúc này có thể bằng 50% giá trị máy Chiller.

Checklist cách chọn và lắp đặt van tiết lưu chiller đúng chuẩn

Để đảm bảo hệ thống vận hành êm ái, hãy tuân thủ checklist sau:

1. Xác định chính xác loại gas: Kiểm tra nhãn máy để biết loại môi chất lạnh đang dùng.

2. Tính toán công suất: Chọn van có công suất lớn hơn 10-20% công suất thiết kế để dự phòng tải đỉnh.

3. Kiểm tra thương hiệu: Ưu tiên các hãng danh tiếng như Danfoss, Alco (Emerson), Sporlan hoặc Carel (đối với EEV).

4. Vệ sinh hệ thống: Trước khi lắp van mới, cần thay phin lọc gas để tránh cặn bẩn làm kẹt lỗ tiết lưu.

5. Bọc cách nhiệt bầu cảm biến: Đảm bảo bầu cảm biến chỉ đo nhiệt độ của ống gas, không bị ảnh hưởng bởi nhiệt độ môi trường xung quanh.

FAQ: Giải đáp thắc mắc về van tiết lưu chiller

1. Van tiết lưu chiller có bắt buộc không?

Có. Nếu không có van tiết lưu, chu trình làm lạnh không thể hình thành vì không có sự chênh lệch áp suất giữa dàn nóng và dàn lạnh để môi chất bay hơi thu nhiệt.

2. Tại sao van tiết lưu của tôi thường xuyên bị đóng băng?

Nguyên nhân chủ yếu là do hệ thống bị nhiễm ẩm. Nước trong gas sẽ đóng băng tại lỗ kim của van khi gặp nhiệt độ thấp. Bạn cần thay phin lọc và hút chân không lại hệ thống.

3. Tôi có thể tự thay van tiết lưu không?

Không khuyến khích. Việc thay van yêu cầu kỹ thuật hàn oxy-gas chuyên nghiệp, khả năng xử lý môi chất lạnh và hiệu chỉnh độ quá nhiệt. Bạn nên liên hệ các đơn vị kỹ thuật điện lạnh uy tín.

4. Van tiết lưu điện tử (EEV) hỏng có sửa được không?

Thông thường, EEV hỏng ở phần cuộn coil (điện) thì có thể thay thế dễ dàng. Nếu hỏng phần thân van (cơ khí), tốt nhất nên thay mới để đảm bảo độ chính xác.

Kết luận

Van tiết lưu chiller chính là bộ não điều tiết dòng chảy năng lượng trong hệ thống lạnh. Một quyết định đúng đắn khi lựa chọn loại van (TXV hay EEV) và sự tỉ mỉ trong lắp đặt không chỉ giúp máy chạy bền bỉ hơn mà còn trực tiếp cắt giảm chi phí vận hành hàng tháng.

Nếu hệ thống Chiller của bạn đang gặp các vấn đề về hiệu suất hoặc bạn đang phân vân giữa việc nâng cấp lên van tiết lưu điện tử, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia để được khảo sát và tư vấn giải pháp tối ưu nhất.
