Flange 40 mm là gì? Cẩm nang chọn mặt bích chuẩn xác cho kỹ sư

Trong thi công hệ thống đường ống công nghiệp, có một tình huống "dở khóc dở cười" mà rất nhiều kỹ sư và đơn vị thu mua thường xuyên gặp phải: Đặt mua đúng "flange 40mm" nhưng khi mang ra công trường lại không thể lắp khớp các lỗ bulong hoặc đường kính trong lệch hoàn toàn với đường ống.

Vấn đề thường không nằm ở chất lượng sản phẩm mà nằm ở một sai lầm cơ bản: Sự nhầm lẫn giữa kích thước danh nghĩa và kích thước thực tế. Việc chỉ dựa vào con số "40 mm" mà bỏ qua tiêu chuẩn kỹ thuật (Standard) hay vòng chia lỗ bulong (PCD) dẫn đến lãng phí thời gian, chi phí và ảnh hưởng trực tiếp đến tiến độ vận hành. Bài viết này sẽ phân tích chi tiết mọi khía cạnh kỹ thuật của flange 40mm giúp bạn có cái nhìn chuyên gia và đưa ra quyết định mua hàng chính xác nhất.

Flange 40 mm là gì? Định nghĩa và bản chất kỹ thuật

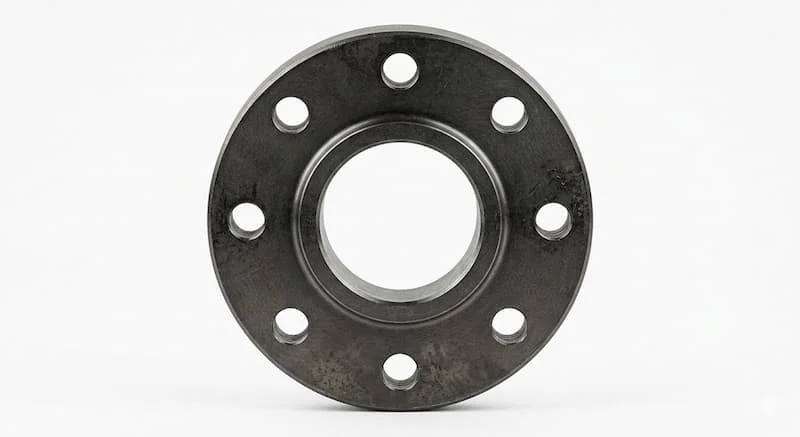

Flange 40 mm là một loại phụ kiện cơ khí dạng đĩa, được thiết kế để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống có kích thước danh nghĩa xấp xỉ 40 mm (thường tương ứng với DN40 hoặc 1 1/2 inch).

Tuy nhiên, người mua cần đặc biệt lưu ý: 40 mm không phải là con số cố định cho mọi thông số. Tùy vào ngữ cảnh và tiêu chuẩn sản xuất, "flange 40mm" có thể ám chỉ:

• Kích thước danh nghĩa (Nominal Size): Là định danh để quản lý hệ thống ống (DN40).

• Đường kính lỗ trong (Bore Size): Kích thước lỗ thực tế để lồng ống hoặc hàn đối đầu.

• Khả năng tương thích ống: Được thiết kế để phù hợp với ống có đường kính ngoài (OD) thực tế khoảng 48.3 mm.

Nếu bạn chỉ yêu cầu "bán cho tôi mặt bích 40 mm" mà không kèm theo tiêu chuẩn, rủi ro mua sai hàng là cực kỳ cao vì mỗi hệ tiêu chuẩn sẽ có độ dày và cách bố trí lỗ bulong khác biệt hoàn toàn.

Nguyên lý hoạt động của flange 40mm

Bản chất của flange 40mm là tạo ra một mối nối có tính linh động và kín thít. Thay vì hàn chết các đoạn ống lại với nhau, mặt bích cho phép hệ thống được chia nhỏ thành các module.

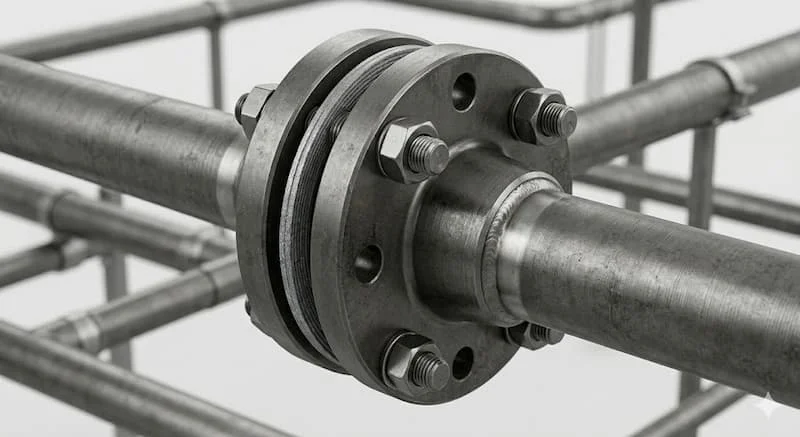

1. Cơ chế kết nối: Hai mặt bích được ép chặt vào nhau thông qua hệ thống bulong phân bổ đều quanh chu vi.

2. Làm kín: Ở giữa hai mặt bích luôn có một lớp gasket (gioăng làm kín). Khi siết chặt bulong, gioăng bị biến dạng và lấp đầy các khe hở li ti trên bề mặt, ngăn chặn lưu chất rò rỉ ra ngoài.

3. Lợi ích vận hành: Việc sử dụng flange giúp công tác bảo trì, vệ sinh hoặc thay thế van, máy bơm trở nên dễ dàng. Bạn chỉ cần tháo bulong thay vì phải cắt ống.

Các loại flange 40mm phổ biến trên thị trường

Để chọn đúng loại mặt bích, bạn cần hiểu rõ cấu tạo của chúng vì mỗi loại sẽ có phương thức lắp đặt và khả năng chịu áp khác nhau.

Phân loại theo cấu tạo (Shape)

• Slip-on Flange (Mặt bích hàn trượt): Có lỗ trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong rồi hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất cho DN40 vì dễ lắp đặt và giá thành rẻ.

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu trực tiếp với ống. Loại này thường dùng cho hệ thống áp lực cao hoặc nhiệt độ cực cao.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các vị trí dự phòng trong tương lai.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn, phù hợp cho các khu vực dễ cháy nổ hoặc hệ thống áp lực thấp.

Phân loại theo vật liệu (Material)

• Thép Carbon (A105, Q235): Dùng cho hệ thống dầu khí, khí nén, hơi nước không có tính ăn mòn cao. Thường được sơn đen hoặc mạ kẽm.

• Inox 304/316: Khả năng chống ăn mòn tuyệt vời, dùng trong chế biến thực phẩm, hóa chất hoặc xử lý nước thải.

• Nhựa (PVC, UPVC, PPR): Dùng cho các đường ống dẫn nước dân dụng hoặc hóa chất nhẹ, ưu điểm là nhẹ và không bị oxy hóa.

Thông số kỹ thuật cần kiểm tra khi mua flange 40mm

Đừng bao giờ mua mặt bích nếu bạn chưa nắm rõ các thông số "sống còn" sau đây. Một sai lệch nhỏ chỉ 1-2 mm ở PCD cũng khiến mặt bích trở thành phế liệu.

• DN (Nominal Diameter): DN40.

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• ID (Inner Diameter): Đường kính lỗ trong (phải khớp với đường kính ngoài của ống).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất để lắp khớp hai mặt bích.

• Số lượng và kích thước lỗ bulong: DN40 thường có 4 lỗ, nhưng kích thước bulong có thể là M12, M14 hoặc M16 tùy tiêu chuẩn.

• Độ dày (Thickness): Quyết định khả năng chịu áp lực của mặt bích.

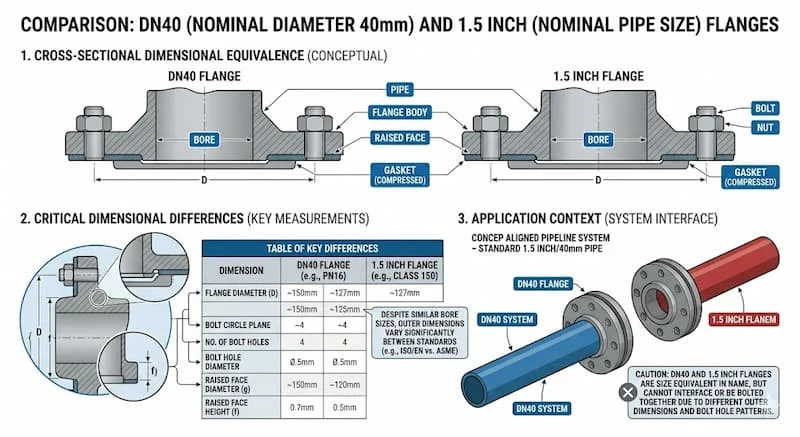

Flange 40mm có phải là DN40 không?

Đây là câu hỏi chiếm đến 80% lượt tìm kiếm của người dùng. Câu trả lời là: Thông thường thì đúng, nhưng về kỹ thuật thì chưa đủ.

Trong hệ thống định danh quốc tế:

• DN40 là kích thước danh nghĩa theo hệ Metric (mm).

• 1 1/2 inch là kích thước tương đương theo hệ Inch.

Tuy nhiên, "flange 40mm" chỉ là cách gọi tên phổ thông. Để lắp được, bạn phải xác định nó thuộc "họ" tiêu chuẩn nào:

1. Tiêu chuẩn JIS (Nhật Bản): Ví dụ JIS 10K DN40 (PCD thường là 105 mm).

2. Tiêu chuẩn DIN/PN (Châu Âu): Ví dụ PN16 DN40 (PCD thường là 110 mm).

3. Tiêu chuẩn ANSI/ASME (Mỹ): Ví dụ Class 150 (PCD thường là 98.4 mm).

Kết luận: Bạn có thể thấy, cùng là DN40 nhưng PCD của JIS (105mm) và ANSI (98.4mm) lệch nhau rất xa. Nếu bạn mua nhầm, các lỗ bulong sẽ không bao giờ nhìn thấy nhau!

Tại sao flange 40mm dễ bị chọn sai?

Sự nhầm lẫn thường đến từ ba "điểm mù" sau:

1. Thói quen gọi tên cảm tính: Chỉ nhớ số 40 mà quên mất hệ tiêu chuẩn đang dùng tại công trình.

2. Bỏ qua thông số PCD: Nhiều người đo đường kính ngoài của mặt bích cũ nhưng lại quên đo khoảng cách giữa các lỗ bulong.

3. Lệch chuẩn giữa thiết bị và đường ống: Máy bơm mua từ Nhật (JIS) nhưng đường ống thi công theo chuẩn châu Âu (DIN). Khi đó, bạn cần một mặt bích chuyển đổi hoặc phải gia công lại.

Ứng dụng thực tế của mặt bích 40 mm

Với kích thước tầm trung, flange 40mm (DN40) là "trái tim" của nhiều hệ thống hạ tầng:

• Hệ thống cấp thoát nước: Kết nối các van chặn, van một chiều trong các tòa nhà cao tầng.

• Hệ thống PCCC: Đường ống dẫn nước chữa cháy nhánh.

• Ngành hơi (Steam): Kết nối nồi hơi với các thiết bị trao đổi nhiệt (thường dùng loại thép A105 chịu nhiệt).

• Xử lý nước thải: Kết nối các máy bơm chìm công suất nhỏ.

Checklist 6 bước chọn flange 40mm chuẩn xác

Trước khi gửi đơn đặt hàng, hãy kiểm tra danh sách sau:

1. Xác định đường kính ngoài của ống: Ống bạn đang dùng là ống thép (OD 48.3) hay ống nhựa?

2. Xác định tiêu chuẩn: Công trình yêu cầu JIS, DIN, ANSI hay BS?

3. Kiểm tra áp lực vận hành: PN10, PN16 hay Class 150?

4. Số lỗ bulong: 4 lỗ hay 8 lỗ (rất hiếm nhưng cần kiểm tra)?

5. Vật liệu: Inox, thép hay nhựa? Có cần mạ kẽm không?

6. Kiểu kết nối: Hàn trượt, hàn đối đầu hay nối ren?

FAQ - Những câu hỏi thường gặp về Flange 40mm

1. Flange 40mm có phải DN40 không?

Đúng, về mặt danh nghĩa chúng là một. Tuy nhiên, bạn phải nêu rõ tiêu chuẩn đi kèm (như JIS 10K hay PN16) để lấy được kích thước vật lý chính xác.

2. Flange 40 mm bằng bao nhiêu inch?

Kích thước này tương đương với 1 1/2 inch (một inch rưỡi) trong hệ đo lường Mỹ.

3. Tại sao hai mặt bích 40 mm cùng kích thước nhưng không lắp được với nhau?

Nguyên nhân phổ biến nhất là do khác tiêu chuẩn. Một cái theo chuẩn JIS (Nhật) và một cái theo chuẩn DIN (Đức) sẽ có vị trí lỗ bulong khác nhau hoàn toàn dù đường kính tổng thể có thể bằng nhau.

4. Nên dùng mặt bích inox hay thép cho hệ thống nước sạch?

Nếu ngân sách cho phép, mặt bích inox 304 là lựa chọn tốt nhất vì không bị gỉ sét, đảm bảo vệ sinh nguồn nước và tuổi thọ cực cao.

Kết luận

Việc lựa chọn flange 40 mm tưởng chừng đơn giản nhưng lại đòi hỏi sự am hiểu sâu sắc về các hệ tiêu chuẩn kỹ thuật. Đừng để một sai sót nhỏ trong khâu chọn kích thước làm trì trệ cả một dự án lớn. Hãy luôn ghi nhớ: Kích thước danh nghĩa chỉ là cái tên, tiêu chuẩn kỹ thuật mới là linh hồn của kết nối.

Nếu bạn vẫn còn phân vân về thông số PCD hay Class áp lực, hãy liên hệ với các đơn vị cung cấp vật tư uy tín để được tư vấn dựa trên bản vẽ kỹ thuật thực tế.
