Raised Face Flange: Giải Pháp Tối Ưu Độ Kín Cho Hệ Thống Đường Ống Công Nghiệp

Trong kỹ thuật vận hành và lắp đặt đường ống, rò rỉ môi chất luôn là một trong những sự cố nghiêm trọng và khó chịu nhất. Đã bao giờ bạn gặp tình huống hệ thống vẫn rỉ nước hoặc thoát khí dù các kỹ thuật viên đã siết bu lông cực chặt, thậm chí dùng cả tay công hỗ trợ? Thực tế, nguyên nhân thường không nằm ở lực siết, mà xuất phát từ việc lựa chọn sai kiểu bề mặt làm kín (Flange Face), điển hình là sự nhầm lẫn giữa RF (Raised Face) và FF (Flat Face).

Nhiều người quản lý dự án hoặc thợ lắp đặt vẫn chưa hiểu rõ bản chất "Raised Face" là gì và tại sao nó lại được coi là tiêu chuẩn vàng trong các ứng dụng áp lực. Việc kết hợp sai mặt bích hoặc sử dụng loại Gasket (gioăng) không tương thích sẽ dẫn đến việc mất độ kín hoàn toàn, gây lãng phí tài nguyên và tiềm ẩn nguy cơ mất an toàn. Raised face flange (mặt bích lồi) là một chi tiết kỹ thuật nhỏ nhưng lại đóng vai trò quyết định trực tiếp đến hiệu suất và độ tin cậy của toàn bộ kết nối trong hệ thống.

Raised face flange là gì? Kiến thức nền tảng về Flange RF

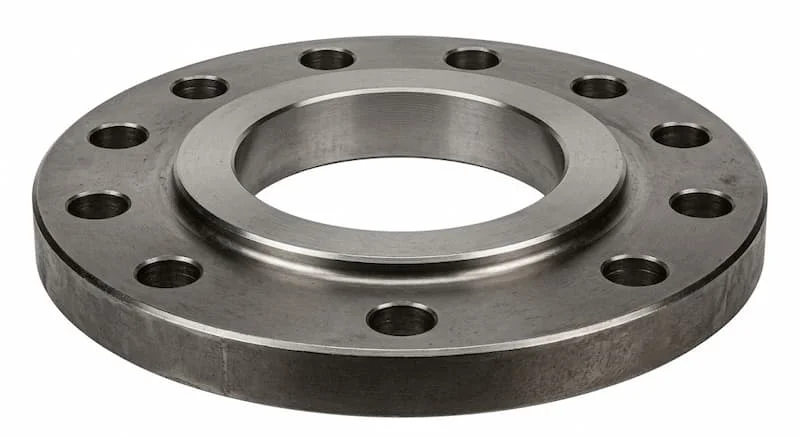

Về mặt định nghĩa kỹ thuật, raised face flange là loại mặt bích có bề mặt làm kín được thiết kế nhô lên so với mặt phẳng của vòng bu lông. Phần diện tích nhô lên này chính là nơi tiếp xúc trực tiếp với gioăng làm kín.

Mục đích cốt lõi của thiết kế này là tập trung toàn bộ lực siết từ bu lông vào một vùng diện tích bề mặt nhỏ hơn (chính là phần nhô lên). Bằng cách giảm diện tích tiếp xúc, áp lực nén lên gioăng sẽ tăng lên đáng kể, từ đó giúp tạo ra một mối nối cực kỳ khít khao. Trong các bảng mã kỹ thuật, loại này thường được ký hiệu ngắn gọn là flange rf. Hiện nay, đây là kiểu mặt bích phổ biến nhất, được áp dụng rộng rãi từ các hệ thống dân dụng đến các nhà máy lọc dầu quy mô lớn.

Nguyên lý hoạt động của RF Flange

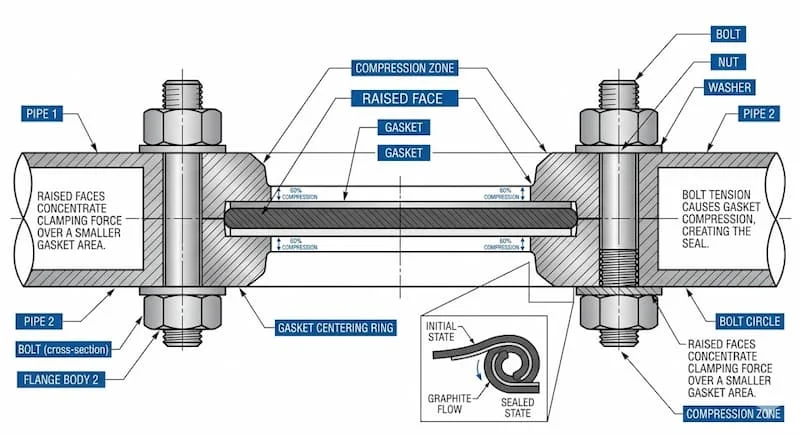

Bản chất của việc làm kín trong đường ống là khả năng nén biến dạng vật liệu gioăng để lấp đầy các khe hở li ti trên bề mặt kim loại. Khi chúng ta tiến hành siết bu lông trên một cặp flange rf, lực kéo sẽ tập trung hoàn toàn vào vùng Raised Face thay vì dàn trải ra toàn bộ mặt bích.

• Tập trung ứng suất: Lực nén cao giúp gioăng "ăn" sâu vào các rãnh khía trên bề mặt bích.

• Tạo kín bền vững: Nhờ lực nén tập trung, khả năng chống lại áp suất môi chất từ bên trong được tăng cường, giúp giảm tối đa nguy cơ rò rỉ ngay cả khi áp suất hệ thống tăng cao đột ngột.

Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật của mặt bích lồi

Để lựa chọn chính xác loại mặt bích lồi cho công trình, bạn cần phân tích dựa trên ba khía cạnh: kiểu dáng cơ khí, tiêu chuẩn sản xuất và vật liệu cấu tạo.

1. Phân loại theo loại Flange phổ biến

Bề mặt Raised Face có thể xuất hiện trên nhiều kiểu bích khác nhau tùy vào cách kết nối với ống:

• Slip-on RF: Mặt bích trượt lồng ngoài ống, dễ lắp đặt và điều chỉnh.

• Weld Neck RF: Mặt bích cổ hàn, chịu được áp suất và rung động cực lớn.

• Blind RF: Mặt bích mù dùng để bịt đầu ống, chịu áp lực toàn phần tại điểm chặn.

2. Tiêu chuẩn và thông số kỹ thuật cần lưu ý

Mỗi hệ tiêu chuẩn (ASME, DIN, JIS) đều có quy định riêng về chiều cao và độ nhám của mặt lồi:

• Chiều cao phần nhô (Raised Face Height): Theo chuẩn ASME B16.5, đối với các cấp áp lực Class 150 và 300, chiều cao RF thường là 1.6 mm (1/16 inch). Với Class 400 trở lên, chiều cao này tăng lên đến 6.4 mm (1/4 inch) để đảm bảo an toàn.

• Độ nhám bề mặt (Surface Finish): Bề mặt RF thường không nhẵn bóng mà được gia công theo dạng Spiral Serrated (khía vòng xoắn ốc). Các rãnh này có vai trò "bám" chặt vào gioăng, ngăn không cho gioăng bị đẩy ra ngoài (blow-out) dưới tác động của áp suất cao.

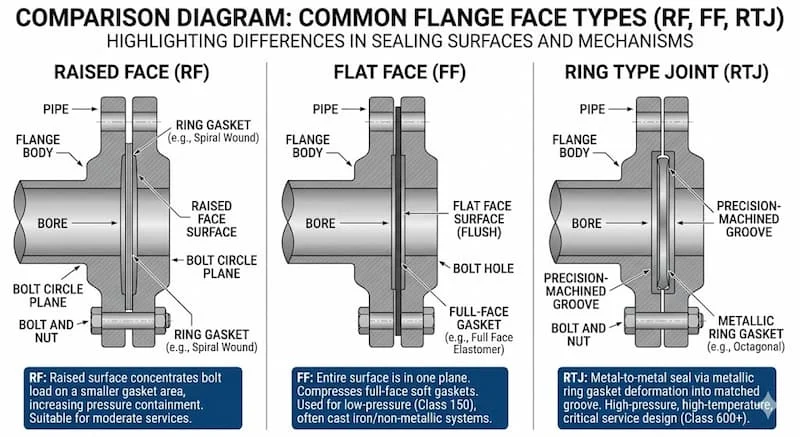

3. So sánh RF với các kiểu mặt bích khác (FF và RTJ)

Nhận định chuyên gia: mặt bích lồi là lựa chọn cân bằng hoàn hảo giữa hiệu quả làm kín và chi phí đầu tư. Trong khi FF chỉ phù hợp cho hệ thống áp thấp và RTJ quá đắt đỏ, RF giải quyết được 80-90% nhu cầu công nghiệp hiện nay.

Tại sao mặt bích lồi thường bị sử dụng sai cách?

Dù là chi tiết phổ biến, nhưng những sai sót trong lắp đặt flange rf vẫn xảy ra thường xuyên, dẫn đến những hậu quả tai hại.

Sai lầm kinh điển: Lắp RF với FF Đây là lỗi "tối kỵ" trong ngành cơ khí. Khi bạn cố tình siết một mặt bích RF vào một mặt bích phẳng (FF) - thường thấy khi nối thiết bị gang với ống thép - phần lồi của bích RF sẽ tạo ra một lực đòn bẩy. Khi siết chặt, mặt bích FF (vốn giòn hơn) rất dễ bị cong hoặc thậm chí nứt vỡ ngay tại các lỗ bu lông.

Chọn sai loại Gasket Với mặt bích lồi, bạn bắt buộc phải dùng Ring Gasket (loại gioăng chỉ nằm gọn trong phần lồi). Nếu dùng nhầm gioăng toàn mặt (Full Face Gasket), lực siết bu lông sẽ bị phân tán ra ngoài vùng Raised Face, khiến áp lực làm kín tại trung tâm không đủ mạnh, dẫn đến rò rỉ.

Ứng dụng thực tế: Khi nào nên tin dùng mặt bích lồi?

Bạn nên ưu tiên lựa chọn mặt bích lồi cho các hệ thống đường ống đáp ứng các điều kiện sau:

1. Hệ thống môi chất đa dạng: Dùng tốt cho nước, khí nén, dầu, hơi nước (steam) và các loại hóa chất thông thường.

2. Áp suất từ trung bình đến cao: Các hệ thống từ Class 150 đến Class 2500 đều vận hành cực kỳ ổn định với bề mặt RF.

3. Yêu cầu bảo trì linh hoạt: Việc tháo lắp và thay thế gioăng trên bích RF nhanh chóng và dễ dàng hơn so với kiểu RTJ.

Sai lầm thực tế cần tránh: Trong các hệ thống dẫn hơi nóng, việc siết bu lông không đều (không theo sơ đồ hình sao) sẽ khiến phần Raised Face bị ép lệch, làm hỏng bề mặt khía vòng và khiến mối nối rò rỉ dù đã thay gioăng mới nhiều lần.

Checklist và Hướng dẫn lắp đặt mặt bích lồi chuẩn xác

Để đảm bảo kết nối đạt độ kín 100%, hãy tuân thủ quy trình kiểm soát sau:

Checklist chọn hàng:

• Xác định cấp áp lực: Kiểm tra Class (150, 300, 600...) có đồng bộ với hệ thống không.

• Kiểm tra bề mặt RF: Đảm bảo phần nhô lên không bị trầy xước sâu hoặc móp méo do vận chuyển.

• Đồng bộ tiêu chuẩn: Đảm bảo bích RF ở cả hai phía đều cùng chuẩn (ví dụ cùng ASME B16.5).

• Lựa chọn Gasket: Sử dụng gioăng xoắn thép (Spiral Wound Gasket) hoặc gioăng không amiăng dạng vòng.

Lưu ý khi lắp đặt kỹ thuật:

1. Vệ sinh tuyệt đối: Làm sạch dầu mỡ và bụi bẩn trên phần Raised Face bằng dung dịch chuyên dụng.

2. Siết bu lông hình sao: Luôn siết theo thứ tự đối xứng để lực nén trải đều lên toàn bộ bề mặt Gasket.

3. Tuyệt đối không trộn lẫn: Không bao giờ lắp mặt bích RF trực tiếp vào bích FF của thiết bị bằng gang (như bơm hoặc van gang) trừ khi có đệm bù hoặc hướng dẫn đặc biệt.

FAQ - Giải đáp thắc mắc về mặt bích lồi

Raised face flange là gì?

Đây là loại mặt bích có phần bề mặt tiếp xúc trực tiếp với gioăng được gia công nhô cao hơn so với phần còn lại của mặt bích nhằm tập trung lực nén.

RF flange khác gì so với FF flange?

 RF có phần nhô cao để tập trung lực siết, dùng cho áp suất cao. FF có mặt phẳng hoàn toàn, lực siết dàn đều, thường dùng cho áp suất thấp và vật liệu dễ nứt như gang.

Có thể dùng gioăng toàn mặt (Full Face) cho bích RF không?

Không nên. Điều này làm phân tán lực siết, giảm hiệu quả làm kín và có thể gây hở mối nối.

Chiều cao của Raised Face thường là bao nhiêu?

Thông dụng nhất là 1.6 mm cho các hệ thống áp suất trung bình (Class 150/300) và 6.4 mm cho áp suất cao.

Tại sao bề mặt RF có các đường khía vòng?

Các đường khía này giúp tăng ma sát, giữ chặt gioăng tại vị trí tâm, ngăn chặn hiện tượng trượt gioăng khi hệ thống chịu áp suất lớn.

Kết luận

Raised face flange không chỉ là một kiểu thiết kế bề mặt, mà là một giải pháp kỹ thuật tối ưu để giải quyết bài toán làm kín trong công nghiệp. Bằng cách tập trung áp lực vào vùng trọng tâm, flange rf giúp hệ thống đường ống vận hành bền bỉ, an toàn và giảm thiểu chi phí bảo trì do rò rỉ.

Dù bạn đang thiết kế một hệ thống dẫn khí đơn giản hay một dây chuyền hóa chất phức tạp, việc hiểu đúng và chọn sai mặt bích Raised Face sẽ là khoảng cách giữa một hệ thống hoàn hảo và một hệ thống lỗi. Hãy luôn tuân thủ các checklist kỹ thuật để bảo vệ công trình của bạn một cách tốt nhất.
