Blind Flange Class 300: Giải Pháp Bịt Kín Hệ Thống Áp Lực Cao Chuyên Nghiệp

Trong kỹ thuật vận hành đường ống, một sai sót nhỏ về thông số có thể dẫn đến những thảm họa lớn về an toàn và kinh tế. Hãy hình dung một hệ thống dẫn dầu hoặc hơi nóng đang hoạt động ổn định bỗng nhiên bị rò rỉ nghiêm trọng tại điểm chặn đầu ống. Nguyên nhân không nằm ở chất lượng gia công, mà xuất phát từ việc lựa chọn sai cấp áp lực (class) của mặt bích mù.

Nhiều kỹ thuật viên vẫn thường nhầm lẫn giữa các cấp độ Class 150, Class 300 và Class 600, hoặc chưa phân biệt được sự khác biệt về độ dày giữa blind flange và các loại bích thông thường. Việc chọn sai loại Mặt bích mù Class 300 cho hệ thống áp lực cao không chỉ gây thất thoát môi chất mà còn tiềm ẩn nguy cơ nổ áp lực cực kỳ nguy hiểm. Mặt bích mù Class 300 là lựa chọn phổ biến trong các hệ thống áp lực trung bình – cao, nhưng nếu không hiểu rõ bản chất kỹ thuật, bạn rất dễ mắc phải những lỗi hệ thống nghiêm trọng.

Blind flange class 300 là gì? Định nghĩa và bản chất kỹ thuật

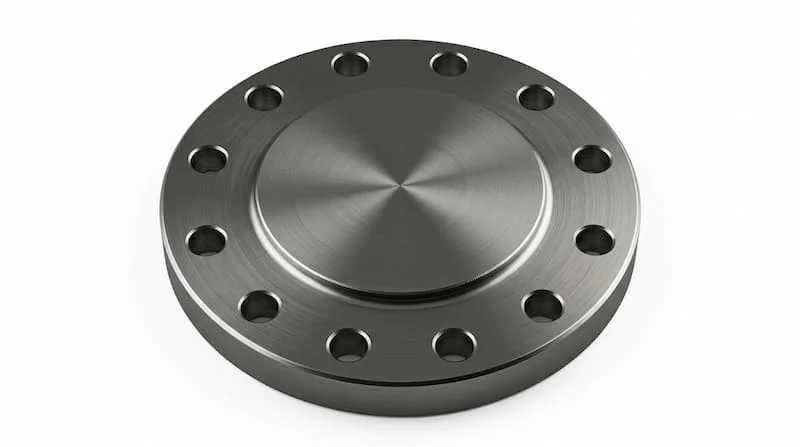

Blind flange (hay còn gọi là mặt bích mù) là một loại phụ kiện đường ống có hình tròn, phẳng nhưng điểm khác biệt cốt lõi là nó không có lỗ ở giữa. Chức năng duy nhất của nó là bịt kín đầu đường ống, các van hoặc miệng bình áp lực để ngăn chặn dòng chảy đi qua một điểm nhất định.

Ký hiệu Class 300 đại diện cho cấp áp lực theo tiêu chuẩn ANSI/ASME của Mỹ. Một sai lầm kinh điển mà nhiều người mắc phải là cho rằng "300" tương đương với 300 bar. Thực tế, Class 300 là một định danh cấp áp suất dựa trên nhiệt độ và vật liệu. Ở nhiệt độ phòng, một mặt bích Class 300 có thể chịu được áp lực cao hơn nhiều so với 300 PSI (khoảng 20 bar), nhưng áp suất làm việc định mức sẽ giảm dần khi nhiệt độ môi chất tăng lên.

Nguyên lý và bản chất hoạt động của bích mù

Khác với các loại mặt bích rỗng (như Slip-on hay Weld Neck) chỉ đóng vai trò kết nối, blind flange phải chịu toàn bộ áp lực của dòng môi chất tác động trực tiếp lên bề mặt phẳng của nó.

Bản chất hoạt động của nó dựa trên sự kết hợp chặt chẽ của ba yếu tố:

1. Thân bích: Độ dày vượt trội để chịu tải lực uốn và lực nén từ dòng chảy.

2. Bulong: Hệ thống các lỗ bu lông xung quanh giúp ép chặt bích mù vào mặt bích đối diện.

3. Gioăng (Gasket): Lớp đệm nằm giữa hai bề mặt bích, đóng vai trò ngăn chặn sự rò rỉ vi mô.

Vì phải chịu tải trọng lớn nhất trong các dòng bích, mặt bích mù Class 300 thường có độ dày và trọng lượng lớn hơn hẳn các loại bích rỗng cùng kích cỡ và cùng cấp áp lực.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật Mặt bích mù Class 300

Để tối ưu hóa hiệu suất và chi phí, việc hiểu sâu về vật liệu và tiêu chuẩn kỹ thuật của Mặt bích mù Class 300 là bắt buộc đối với mỗi kỹ sư vận hành.

1. Phân loại theo vật liệu cấu tạo

• Thép Carbon (A105): Đây là vật liệu phổ biến nhất, dùng cho các hệ thống nước, dầu khí thông thường có nhiệt độ không quá khắc nghiệt. Ưu điểm là độ bền cơ học tốt và giá thành hợp lý.

• Inox (304 / 316): Sử dụng trong môi trường đòi hỏi khả năng chống ăn mòn hóa học cao như nhà máy thực phẩm, hóa chất hoặc xử lý nước thải. Inox 316 thường được ưu tiên hơn cho các hệ thống tiếp xúc với clorua hoặc nước biển.

• Thép hợp kim: Dành riêng cho các hệ thống nhiệt độ cực cao hoặc áp suất siêu cao, nơi thép carbon thông thường bị giòn hoặc mất khả năng chịu lực.

2. Tiêu chuẩn và thông số kỹ thuật quan trọng

Mặt bích mù Class 300 thường được sản xuất theo tiêu chuẩn ASME B16.5. Các thông số bạn cần kiểm tra trên bản vẽ kỹ thuật bao gồm:

• Size: Từ DN15 (1/2") đến DN600 (24") hoặc lớn hơn tùy dự án.

• Áp lực làm việc: Trong điều kiện lý tưởng, nó chịu được khoảng 50 bar (~725 PSI). Tuy nhiên, con số này sẽ thay đổi dựa trên biểu đồ nhiệt độ - áp suất của vật liệu.

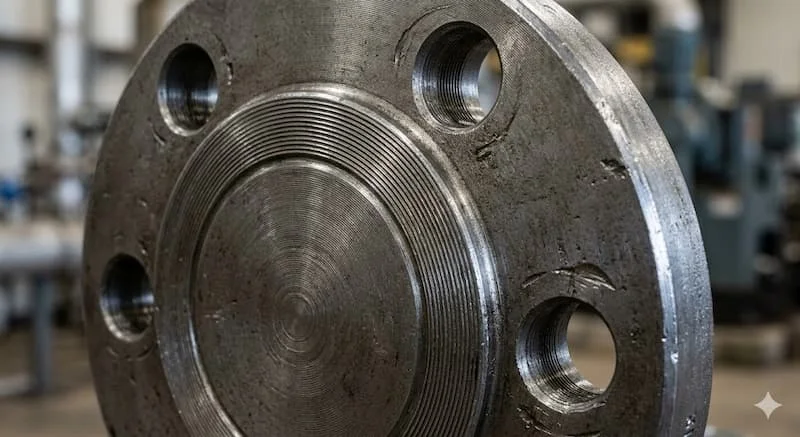

• Bề mặt làm kín:

  • RF (Raised Face): Mặt lồi, phổ biến nhất, dùng với các loại gioăng phẳng.

  • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, thường dùng cho các ứng dụng áp lực rất cao và yêu cầu độ kín tuyệt đối.

3. So sánh tương quan Class 150 – 300 – 600

Việc chọn cấp áp lực là bài toán cân bằng giữa an toàn và ngân sách.

Nhận định chuyên gia: Class 300 được coi là "điểm ngọt" về mặt kỹ thuật, mang lại sự an toàn vượt trội so với Class 150 nhưng chi phí không quá đắt đỏ như Class 600.

Tại sao Mặt bích mù Class 300 dễ bị chọn sai?

Trong thực tế, lỗi chọn sai flange chịu áp cao thường đến từ việc thiếu tính toán đồng bộ.

Một sai lầm phổ biến là chỉ quan tâm đến áp suất thực tế mà bỏ qua nhiệt độ vận hành. Chẳng hạn, một hệ thống chạy ở 40 bar nhưng nhiệt độ lên tới 400°C sẽ làm yếu thép carbon đáng kể; lúc này Class 300 có thể không còn đủ an toàn và cần nâng cấp lên Class 600 hoặc thay đổi vật liệu bích.

Ngoài ra, việc không hiểu rõ các tiêu chuẩn tương đương (như nhầm lẫn giữa ANSI và JIS) dẫn đến việc các lỗ bu lông không khớp nhau khi lắp đặt. Đây không chỉ là lỗi kỹ thuật mà còn là rủi ro an toàn lao động nghiêm trọng, bởi một mặt bích bị cưỡng ép lắp đặt sẽ tạo ra ứng suất dư, dễ gây nứt vỡ khi hệ thống tăng áp.

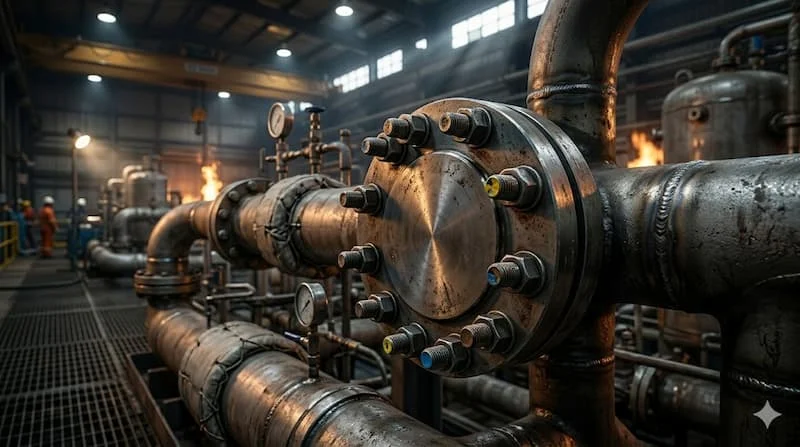

Ứng dụng thực tế và những sai lầm cần tránh

Mặt bích mù Class 300 là "người gác cửa" tin cậy trong các lĩnh vực:

• Công nghiệp dầu khí: Bịt kín các đầu chờ ống dẫn dầu, khí hóa lỏng.

• Hệ thống hơi nước (Steam): Dùng cho các nồi hơi công nghiệp áp lực cao.

• Hóa chất: Chặn các dòng dung môi trong quá trình bảo trì định kỳ.

Sai lầm thường gặp khi sử dụng:

1. Dùng sai cấp áp lực: Lắp bích Class 150 vào hệ thống yêu cầu Class 300 vì thấy kích thước đường kính ngoài có vẻ gần bằng nhau. Kết quả là bích bị biến dạng dưới áp lực lớn.

2. Bỏ qua bước chọn gioăng (gasket): Một bích mù Class 300 cao cấp nhưng dùng gioăng cao su kém chất lượng sẽ gây rò rỉ ngay lập tức.

3. Siết lực không đều: Khi lắp đặt, nếu không siết bu lông theo sơ đồ hình sao, mặt bích sẽ bị vênh, tạo khe hở cho môi chất thoát ra ngoài.

Checklist chọn blind flange class 300 chuẩn xác

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist dưới đây trước khi đặt hàng:

• Áp lực tối đa của hệ thống là bao nhiêu? (Đảm bảo dưới định mức của Class 300 tại nhiệt độ vận hành).

• Nhiệt độ môi chất là bao nhiêu? (Để chọn vật liệu A105 hay Inox).

• Môi trường có tính ăn mòn không? (Quyết định dùng thép carbon hay thép không gỉ).

• Tiêu chuẩn mặt bích đối diện là gì? (ANSI, DIN hay JIS để khớp lỗ bu lông).

• Loại mặt bích cần dùng? (Mặt lồi RF hay mặt rãnh RTJ).

Lưu ý lắp đặt: Luôn sử dụng thiết bị đo lực siết bu lông và kiểm tra rò rỉ (test áp) bằng nước hoặc khí trước khi đưa hệ thống vào vận hành chính thức.

Giải đáp thắc mắc (FAQ)

1. Blind flange class 300 chịu áp bao nhiêu bar?

Ở nhiệt độ bình thường, nó có thể chịu tải khoảng 50 bar. Tuy nhiên, nếu nhiệt độ tăng lên 300-400°C, áp lực chịu đựng có thể giảm xuống còn 30-35 bar.

2. Class 300 có phải là 300 bar không?

Hoàn toàn không. Class 300 là một mã phân loại áp suất theo tiêu chuẩn ASME, không phải là đơn vị đo áp suất trực tiếp.

3. Tại sao bích mù lại dày hơn các loại bích khác cùng size?

Vì bích mù phải chịu áp lực trực diện lên toàn bộ bề mặt đĩa bích, không có điểm tựa ở giữa như các loại bích rỗng, nên nó cần độ dày lớn hơn để tránh bị uốn cong hoặc nứt vỡ.

4. Nên chọn bích mù Inox 304 hay 316?

Với các hệ thống nước sạch thông thường, Inox 304 là đủ. Tuy nhiên, với hệ thống có hóa chất mạnh hoặc gần biển, Inox 316 là bắt buộc để tránh hiện tượng ăn mòn lỗ (pitting).

Kết luận

Việc lựa chọn blind flange class 300 không đơn thuần là mua một phụ kiện bịt đầu ống, mà là quyết định then chốt liên quan đến sự an toàn của toàn bộ công trình. Một chiếc mặt bích đúng tiêu chuẩn, đúng vật liệu và được lắp đặt đúng kỹ thuật sẽ giúp doanh nghiệp tiết kiệm chi phí sửa chữa và đảm bảo quy trình vận hành không bị gián đoạn.

Đừng để những sai sót nhỏ về thông số kỹ thuật làm ảnh hưởng đến tiến độ dự án của bạn. Hãy luôn ưu tiên những sản phẩm có đầy đủ chứng chỉ CO/CQ và nguồn gốc xuất xứ rõ ràng.
