Flange Carbon Steel Slip On: Giải Pháp Tối Ưu Chi Phí Và Kỹ Thuật Cho Đường Ống

Trong quá trình thi công hệ thống đường ống công nghiệp, rò rỉ tại các mối nối là cơn ác mộng đối với bất kỳ kỹ sư nào. Thực tế cho thấy, phần lớn các sự cố rò rỉ không đến từ chất lượng ống mà đến từ việc lựa chọn sai loại mặt bích. Một hệ thống đang vận hành bỗng dưng phải tạm dừng chỉ vì mối hàn bích bị nứt hoặc áp lực vượt quá khả năng chịu đựng của điểm kết nối.

Vấn đề thường gặp nhất là sự nhầm lẫn giữa slip-on và weld neck, hoặc chọn sai vật liệu thép carbon cho môi trường có tính ăn mòn cao. Việc lắp đặt sai kỹ thuật không chỉ làm giảm độ bền của toàn hệ thống mà còn tiềm ẩn nguy cơ mất an toàn lao động. Trong số các loại phụ kiện, mặt bích trượt thép carbon là lựa chọn phổ biến hàng đầu nhờ ưu điểm về chi phí thấp và tính linh hoạt khi lắp đặt. Tuy nhiên, để đạt được hiệu quả tối ưu, bạn cần hiểu rõ khi nào loại mặt bích trượt này thực sự phù hợp với hệ thống của mình.

Flange carbon steel slip on là gì? Kiến thức nền tảng

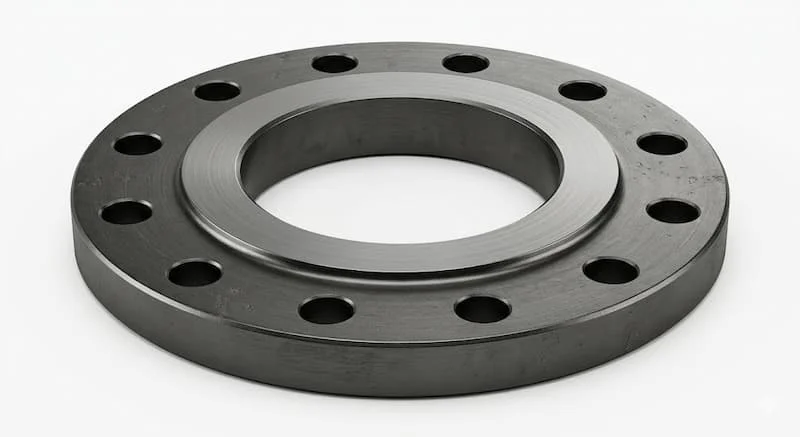

Flange carbon steel slip on (hay còn gọi là mặt bích trượt thép carbon) là loại mặt bích có đường kính lỗ trung tâm lớn hơn đường kính ngoài (OD) của ống một chút. Đặc điểm này cho phép mặt bích dễ dàng "trượt" lên đoạn ống trước khi được cố định bằng các mối hàn.

Khác với mặt bích cổ cao (Weld Neck) yêu cầu hàn đối đầu, mặt bích trượt yêu cầu thợ hàn phải thực hiện hai đường hàn: một đường hàn bên ngoài tại mặt sau của bích và một đường hàn bên trong tại đầu ống. Chính cấu tạo "lồng ống" này giúp việc căn chỉnh tâm ống trở nên đơn giản hơn rất nhiều, đặc biệt là trong các không gian thi công chật hẹp. Về mặt kinh tế, việc sử dụng thép carbon (carbon steel) giúp sản phẩm có giá thành rẻ hơn đáng kể so với inox, đồng thời vẫn đảm bảo độ cứng cáp cần thiết cho các ứng dụng công nghiệp thông thường.

Nguyên lý và cấu tạo chi tiết

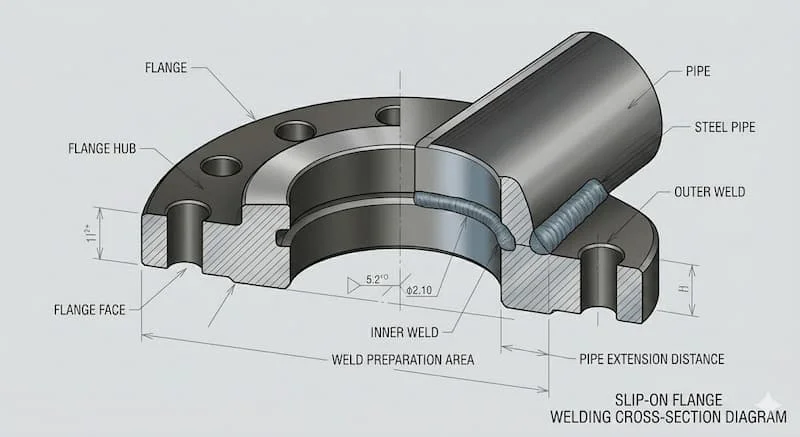

Cấu tạo của một bộ mặt bích trượt thép carbon bao gồm thân mặt bích phẳng, các lỗ bu lông xung quanh và phần lỗ trung tâm trơn. Khi lắp đặt, ống được đẩy vào trong bích sao cho đầu ống cách mặt bích một khoảng ngắn (thường bằng độ dày thành ống).

Nguyên lý làm kín của nó dựa trên sự kết hợp giữa mối hàn kép để cố định và hệ thống bu lông + gasket (gioăng) để làm kín mặt tiếp xúc. Mặc dù khả năng chịu áp lực và rung động của dòng slip-on không thể so sánh với weld neck, nhưng nó hoàn toàn đáp ứng tốt cho các hệ thống có áp suất làm việc ở mức trung bình và nhiệt độ ổn định.

Phân tích chuyên sâu: Thông số và Phân loại

Để chọn đúng loại mặt bích trượt thép carbon, người mua cần nắm vững các tiêu chuẩn quốc tế và cấp áp lực để tránh tình trạng "râu ông nọ chắp cằm bà kia" khi lắp ráp.

1. Phân loại theo tiêu chuẩn và áp lực

Mặt bích trượt thường được sản xuất theo các hệ tiêu chuẩn khắt khe để đảm bảo tính đồng bộ:

• ANSI / ASME B16.5: Tiêu chuẩn Mỹ, phổ biến nhất trong ngành dầu khí và hóa chất.

• DIN: Tiêu chuẩn Đức, thường thấy trong các dây chuyền máy móc châu Âu.

• JIS: Tiêu chuẩn Nhật Bản, rất phổ biến tại các dự án ở Việt Nam.

Về cấp áp lực, bạn sẽ thường gặp các ký hiệu như Class 150, Class 300 hoặc Class 600. Việc chọn sai class áp lực là sai lầm chết người; ví dụ, dùng bích Class 150 cho hệ thống đòi hỏi áp lực Class 300 sẽ khiến mặt bích bị biến dạng, gây hở gioăng và rò rỉ môi chất.

2. Thông số kỹ thuật quan trọng

• Vật liệu: Thường là thép carbon mác A105 – loại thép có khả năng chịu áp và nhiệt tốt, dễ gia công và hàn.

• Bề mặt tiếp xúc (Facing): Có hai loại chính là RF (Raised Face) - mặt lồi và FF (Flat Face) - mặt phẳng. RF thường dùng cho áp lực cao hơn nhờ tập trung lực ép lên gioăng tốt hơn.

• Kích thước: Đầy đủ từ DN15 đến DN600, đáp ứng mọi quy mô đường ống.

3. Bảng so sánh: Slip On vs Weld Neck vs Socket Weld

Việc hiểu sự khác biệt giúp bạn đưa ra quyết định đầu tư thông minh nhất.

Insight mạnh: Thực tế, mặt bích trượt thép carbon rẻ hơn không chỉ ở giá mua mà còn ở chi phí nhân công hàn. Tuy nhiên, nếu dùng sai cho hệ thống áp suất cao hoặc rung động mạnh, chi phí sửa chữa và dừng máy sẽ cao gấp nhiều lần số tiền bạn tiết kiệm được khi mua bích.

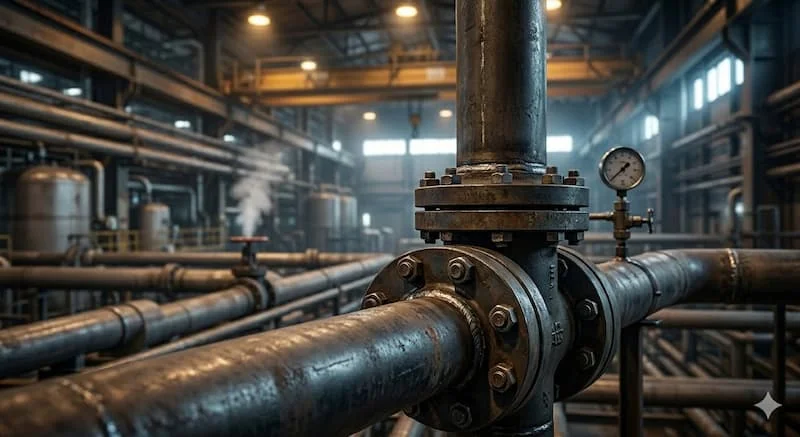

Ứng dụng thực tế: Khi nào nên tin dùng mặt bích trượt?

Không phải ngẫu nhiên mà mặt bích trượt thép carbon lại chiếm tỷ trọng lớn trong các kho hàng phụ kiện. Chúng là "xương sống" cho các hệ thống:

1. Hệ thống nước công nghiệp: Nước làm mát, nước thải hoặc hệ thống phòng cháy chữa cháy.

2. Khí nén và thông gió: Nơi áp lực không quá đột ngột.

3. Dẫn dầu nhẹ và dung môi: Trong điều kiện nhiệt độ không quá cao.

Điều kiện cần: Hệ thống cần vận hành ở áp lực ổn định, không có sự thay đổi nhiệt độ quá lớn hoặc rung động mạnh liên tục. Nếu hệ thống của bạn thường xuyên có hiện tượng "búa nước", hãy cân nhắc nâng cấp lên bích cổ cao.

Những sai lầm thường gặp

Nhiều đơn vị vì tiết kiệm đã dùng slip-on flange cho các đường ống dẫn hơi áp suất cao. Kết quả là sau một thời gian, các mối hàn ở mặt trong bích bị xói mòn, dẫn đến rò rỉ âm thầm bên trong lớp bảo ôn. Một sai lầm khác là không sơn phủ chống gỉ cho thép carbon, khiến mặt bích nhanh chóng bị oxi hóa trong môi trường ẩm ướt.

Hướng dẫn lắp đặt và Checklist lựa chọn chuẩn

Để đảm bảo kết nối bằng mặt bích trượt thép carbon đạt độ bền tối đa, hãy tuân thủ quy trình kiểm tra dưới đây:

Checklist chọn hàng chuẩn:

• Xác định áp lực: Áp suất làm việc thực tế phải thấp hơn áp suất định mức của Class mặt bích.

• Kiểm tra tiêu chuẩn: Đảm bảo tiêu chuẩn của bích khớp với tiêu chuẩn của van và các phụ kiện khác trong hệ thống.

• Xác định môi trường: Nếu dùng ngoài trời hoặc môi trường ẩm, hãy chọn thép carbon mạ kẽm hoặc sơn phủ epoxy.

• Vật liệu phù hợp: Đảm bảo mác thép (ví dụ A105) có đầy đủ chứng chỉ CO/CQ.

Lưu ý kỹ thuật khi lắp đặt:

1. Khoảng hở đầu ống: Không được đẩy ống sát vào mặt bích; cần để lại một khoảng hở nhỏ để đường hàn bên trong không làm biến dạng bề mặt làm kín của bích.

2. Hàn kép: Bắt buộc phải hàn cả mặt trong và mặt ngoài. Đường hàn phải đều, không bị rỗ khí.

3. Siết bu lông: Thực hiện siết theo sơ đồ hình sao (đối xứng) để lực ép lên gioăng đều nhất, tránh hiện tượng vênh mặt bích.

FAQ - Câu hỏi thường gặp về mặt bích trượt thép carbon

 Slip on flange là gì?

Đây là loại mặt bích có lỗ lớn để trượt lên ống và được cố định bằng hai đường hàn ở hai phía của bích.

Flange carbon steel slip on có chịu được áp suất cao không?

Nó phù hợp nhất cho áp suất trung bình (Class 150, Class 300). Với áp suất cực cao, bạn nên ưu tiên sử dụng Weld Neck Flange.

Tại sao giá mặt bích trượt lại rẻ hơn các loại khác?

Do cấu tạo đơn giản, tốn ít vật liệu hơn ở phần cổ và yêu cầu độ chính xác khi gia công thấp hơn so với các loại bích phức tạp khác.

Mặt bích thép carbon có bị gỉ không?

Có. Thép carbon sẽ bị oxi hóa nếu tiếp xúc với độ ẩm. Để khắc phục, người ta thường sơn chống gỉ, mạ kẽm nhúng nóng hoặc mạ kẽm điện phân.

Nên dùng gioăng nào cho bích slip-on carbon steel?

Tùy môi chất, nhưng phổ biến nhất là gioăng cao su (cho nước) hoặc gioăng không amiăng, gioăng chì (cho dầu và nhiệt độ cao).

Kết luận

Flange carbon steel slip on thực sự là một giải pháp kinh tế và hiệu quả cho các hệ thống đường ống công nghiệp nếu được sử dụng đúng cách. Sự linh hoạt trong lắp đặt và giá thành cạnh tranh giúp tối ưu hóa chi phí đầu tư ban đầu cho doanh nghiệp. Tuy nhiên, đừng để cái bẫy "giá rẻ" làm mờ mắt; hãy luôn cân nhắc kỹ lưỡng về áp lực và nhiệt độ vận hành để chọn đúng Class và loại bích phù hợp.

Một hệ thống bền bỉ bắt đầu từ những chi tiết nhỏ nhất. Việc tuân thủ tiêu chuẩn và kỹ thuật hàn sẽ giúp bạn tránh được những rủi ro rò rỉ không đáng có, đảm bảo dây chuyền sản xuất luôn vận hành thông suốt.
