Threaded Flange: Giải Pháp Kết Nối Ren Đẳng Cấp Cho Hệ Thống Đường Ống

Vì Sao Threaded Flange Được Dùng Trong Nhiều Hệ Thống Đường Ống?

Trong lĩnh vực kỹ thuật cơ khí, không phải lúc nào phương pháp hàn cũng là lựa chọn tối ưu. Hãy tưởng tượng bạn đang thi công tại một trạm chiết rót xăng dầu hoặc khu vực chứa hóa chất dễ cháy—nơi mà một tia lửa hàn nhỏ cũng có thể dẫn đến thảm họa. Bên cạnh đó, các hệ thống đường ống kích thước nhỏ đòi hỏi tính linh hoạt cao và khả năng tháo lắp nhanh để bảo trì định kỳ thường xuyên gặp khó khăn nếu bị "chết" bởi các mối hàn cố định.

Sự xuất hiện của mặt bích ren chính là câu trả lời hoàn hảo cho những bài toán hóc búa này. Không chỉ loại bỏ hoàn toàn nhu cầu về thiết bị hàn cồng kềnh, mặt bích ren còn rút ngắn đáng kể thời gian thi công và giảm thiểu chi phí nhân công chuyên môn cao. Đặc biệt với các dòng ren NPT flange, khả năng làm kín và tính đồng bộ theo tiêu chuẩn quốc tế giúp hệ thống vận hành trơn tru ngay cả trong những môi trường khắc nghiệt nhất.

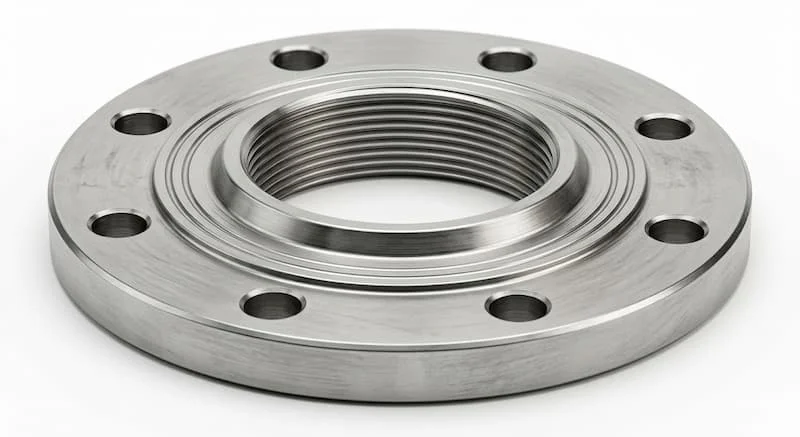

Threaded Flange Là Gì?

Threaded flange là loại mặt bích có thiết kế đặc biệt với các đường ren được gia công bên trong lỗ tâm. Thay vì sử dụng mối hàn để cố định vào đường ống, loại mặt bích này kết nối trực tiếp bằng cách xoáy vào đầu ống đã được tiện ren ngoài tương ứng. Đây là giải pháp kỹ thuật ưu việt cho các đường ống có độ dày thành mỏng hoặc các vật liệu khó hàn.

Cấu tạo cơ bản của một mặt bích ren bao gồm:

• Lỗ ren (Threaded Bore): Thành phần quan trọng nhất, thường được tiện theo chuẩn NPT hoặc BSPT.

• Mặt sealing (Mặt làm kín): Có thể là mặt phẳng (FF) hoặc mặt lồi (RF) để đặt gioăng.

• Lỗ bu lông: Được khoan chính xác xung quanh vành để kết nối với các thiết bị khác.

• Thân flange: Thường được rèn từ thép hoặc đúc từ inox nguyên khối để đảm bảo khả năng chịu lực.

Định nghĩa ngắn gọn: mặt bích ren là loại mặt bích kết nối bằng khớp ren, cho phép lắp trực tiếp vào đường ống mà không cần hàn. Phụ kiện này cực kỳ phổ biến trong các hệ thống áp lực thấp, đường ống nhỏ hoặc các khu vực yêu cầu an toàn cháy nổ nghiêm ngặt.

Nguyên Lý Hoạt Động Của mặt bích ren

Nguyên lý hoạt động của mặt bích ren dựa trên sự ăn khớp cơ học giữa các bước ren. Khi lắp đặt, đầu ống mang ren ngoài sẽ được xoáy chặt vào lòng mặt bích. Để đảm bảo độ kín khít tuyệt đối và ngăn ngừa rò rỉ lưu chất qua khe hở của bước ren, kỹ sư thường sử dụng thêm các vật liệu hỗ trợ như băng tan (PTFE tape), keo dán ren chuyên dụng hoặc các hợp chất làm kín.

Cơ chế làm kín cuối cùng của hệ thống không chỉ nằm ở mối nối ren mà còn dựa vào lực siết bu lông giữa hai mặt bích. Khi bu lông được siết chặt, gioăng (gasket) nằm giữa hai bề mặt sẽ bị nén lại, tạo thành một rào cản ngăn không cho chất lỏng hoặc khí thoát ra ngoài.

Ưu điểm của kết nối ren:

• Dễ tháo lắp: Chỉ cần xoáy ngược chiều ren để tách rời, rất tiện lợi cho việc vệ sinh đường ống.

• Tiết kiệm thời gian: Bỏ qua quy trình vát mép ống, hàn, kiểm tra mối hàn (NDT) và làm sạch sau hàn.

Thông Số Kỹ Thuật Mặt bích ren

Việc lựa chọn mặt bích ren cần dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo tính lắp lẫn. Dưới đây là các thông số quan trọng bạn cần nắm vững:

Sự đa dạng về tiêu chuẩn cho phép threaded flange thích nghi với nhiều vùng lãnh thổ khác nhau. Tuy nhiên, cần lưu ý rằng ren NPT (tapered) có độ côn và không thể lắp chung với các loại ren thẳng nếu không có phụ kiện chuyển đổi.

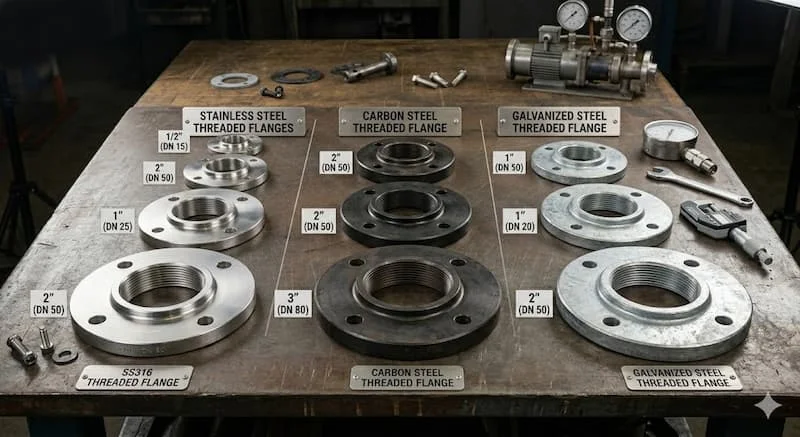

Phân Loại mặt bích ren Phổ Biến

Để tối ưu hóa hiệu quả sử dụng, mặt bích ren được chia thành nhiều dòng dựa trên vật liệu và tiêu chuẩn:

Theo vật liệu:

• Thép Carbon (A105/A105N): Độ bền cơ học cao, chịu nhiệt tốt, thường dùng trong công nghiệp nặng nhưng cần mạ kẽm hoặc sơn phủ để chống gỉ.

• Inox 304/316: Khả năng kháng hóa chất tuyệt vời. Trong đó, Inox 316 là lựa chọn hàng đầu cho môi trường axit hoặc nước biển nhờ hàm lượng Molypden chống ăn mòn lỗ chỗ.

Theo tiêu chuẩn và áp lực:

• ANSI/ASME mặt bích ren: Thường dùng trong các dự án dầu khí và công nghiệp hóa chất theo tiêu chuẩn Mỹ.

• JIS/DIN mặt bích ren: Phổ biến trong các hệ thống cấp thoát nước và HVAC tại khu vực Á - Âu.

Insight chuyên gia: Mặc dù thép carbon rẻ hơn, nhưng trong các hệ thống yêu cầu độ tinh khiết cao như thực phẩm hay dược phẩm, việc sử dụng inox là bắt buộc để tránh nhiễm bẩn lưu chất do gỉ sét từ các rãnh ren.

So Sánh Threaded Flange Với Slip On Và Socket Weld Flange

Hiểu rõ sự khác biệt giúp nhà thầu tránh được những sai lầm tốn kém:

Tại sao chọn mặt bích ren? Trong các hệ thống đường ống nhỏ (dưới 2 inch), việc hàn thường khó khăn do không gian hẹp hoặc nguy cơ biến dạng nhiệt cao. Khi đó, kết nối ren là giải pháp thông minh hơn hẳn. Ngược lại, ở những nơi có rung động mạnh từ máy bơm hay máy nén, bạn nên tránh dùng mặt bích ren vì sự rung động lâu ngày có thể làm nới lỏng các bước ren, dẫn đến rò rỉ.

Ưu Điểm Và Nhược Điểm Của mặt bích ren

Ưu điểm vượt trội

1. An toàn tuyệt đối: Có thể lắp đặt trong các môi trường "nhạy cảm" với lửa và tia điện.

2. Linh hoạt cao: Cực kỳ hữu ích trong việc lắp ráp tạm thời hoặc các hệ thống cần di dời thường xuyên.

3. Không yêu cầu kỹ thuật hàn: Bất kỳ kỹ thuật viên cơ bản nào cũng có thể lắp đặt chính xác nếu tuân thủ hướng dẫn.

Nhược điểm cần lưu ý

• Giới hạn áp suất: Mối nối ren vốn dĩ là điểm yếu về mặt cấu trúc so với mối hàn ngấu hoàn toàn như weld neck flange.

• Nguy cơ rò rỉ: Nếu không sử dụng keo ren phù hợp hoặc ren bị mòn, việc làm kín sẽ trở nên rất khó khăn.

• Nhạy cảm với nhiệt độ: Sự giãn nở nhiệt không đồng đều giữa ống và mặt bích có thể làm hỏng liên kết ren.

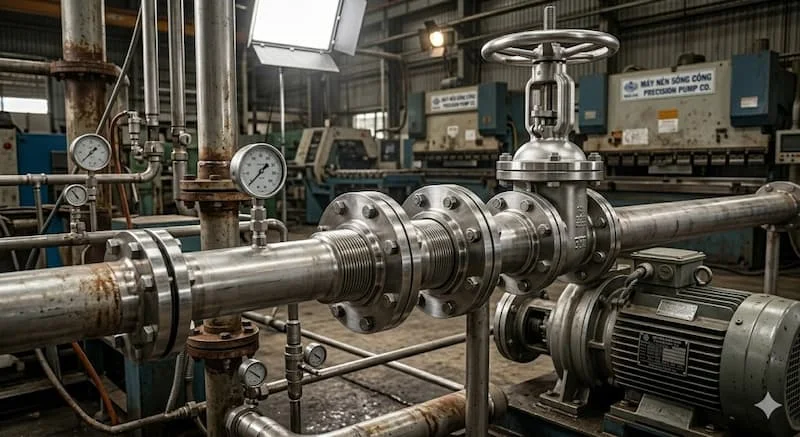

Mặt bích ren Được Dùng Trong Những Hệ Thống Nào?

Thực tế cho thấy, mặt bích ren hiện diện âm thầm nhưng quan trọng trong nhiều lĩnh vực:

• Hệ thống khí nén: Nơi áp suất ổn định và lưu chất sạch.

• Đường ống cấp thoát nước: Đặc biệt là các hệ thống nước sinh hoạt hoặc nước tưới tiêu.

• Phòng chống cháy nổ (PCCC): Các khu vực yêu cầu lắp đặt nhanh và an toàn.

• Ngành dầu khí áp suất thấp: Dùng cho các đường ống dẫn phụ trợ.

• Khu vực cấm hàn: Các kho xăng dầu, hầm mỏ, nhà máy hóa chất đang vận hành.

Lưu ý thực tế: Tuổi thọ của bước ren phụ thuộc rất nhiều vào môi trường. Trong môi trường ẩm ướt, nếu không được bôi trơn hoặc bảo vệ, các bước ren có thể bị "chết" (gỉ sét dính chặt vào nhau), khiến việc tháo dỡ sau này trở thành ác mộng.

Sai Lầm Thường Gặp Khi Chọn mặt bích ren

Đừng để những lỗi nhỏ gây ra thiệt hại lớn:

1. Nhầm lẫn giữa ren NPT và BSPT: Đây là lỗi phổ biến nhất. Hai loại ren này có góc đỉnh ren và bước ren khác nhau (NPT 60 độ, BSPT 55 độ). Việc cố tình siết chặt chúng sẽ làm hỏng ren ngay lập tức.

2. Siết ren quá lực: Hành động này gây ứng suất dư lên thân mặt bích, có thể làm nứt vành hoặc "cháy" ren.

3. Không dùng Sealant (Chất làm kín): Nhiều người lầm tưởng chỉ cần siết chặt là đủ, nhưng bề mặt ren kim loại luôn có những khe hở vi mô.

4. Dùng sai vật liệu: Sử dụng mặt bích thép cho ống inox sẽ gây ra hiện tượng ăn mòn điện hóa mạnh mẽ tại vị trí tiếp xúc ren.

Hướng Dẫn Chọn mặt bích ren Phù Hợp

Để chọn được sản phẩm chuẩn xác, hãy điền vào danh sách kiểm tra sau:

1. Lưu chất: Có tính ăn mòn không? (Chọn Inox 316 nếu có).

2. Áp lực làm việc tối đa: Có vượt quá khả năng của Class 150 không?

3. Kiểu ren yêu cầu: NPT hay BSPT? (Phải khớp hoàn toàn với đầu ống).

4. Tiêu chuẩn kết nối: Có tương thích với các thiết bị van, máy bơm hiện có không (ANSI, JIS hay DIN)?

5. Môi trường: Có yêu cầu mạ kẽm để chống gỉ bên ngoài không?

Lưu Ý Khi Lắp Đặt mặt bích ren

Việc lắp đặt đúng kỹ thuật sẽ quyết định 90% độ bền của hệ thống:

• Vệ sinh sạch sẽ: Loại bỏ mạt sắt, bụi bẩn trên cả ren trong và ren ngoài trước khi lắp.

• Sử dụng vật liệu làm kín chuẩn: Quấn băng tan đúng chiều (ngược chiều ren) để khi xoáy vào băng tan sẽ chặt thêm.

• Siết tay trước khi dùng dụng cụ: Điều này giúp đảm bảo ren đã vào đúng khớp, tránh hiện tượng lệch ren.

• Kiểm tra rò rỉ (Hydrotest): Sau khi lắp xong, hãy thử áp suất nhẹ để đảm bảo mọi thứ đã kín khít.

Câu Hỏi Thường Gặp (FAQ)

1. Threaded flange có cần hàn thêm sau khi siết ren không?

Thông thường là không. Tuy nhiên, trong một số ứng dụng đặc biệt, người ta có thể thực hiện một đường hàn đệm (seal weld) bên ngoài để đảm bảo độ kín tuyệt đối, nhưng điều này làm mất đi ưu điểm "dễ tháo lắp" của nó.

2. Mặt bích ren chịu áp lực tối đa bao nhiêu?

Phụ thuộc vào vật liệu và nhiệt độ, nhưng thông thường không nên dùng mặt bích ren cho các hệ thống vượt quá Class 300 hoặc các hệ thống có áp suất thay đổi liên tục.

3. Tại sao không thấy mặt bích ren kích thước lớn (trên DN200)?

Vì kích thước càng lớn, lực ma sát khi siết ren càng khổng lồ, rất khó để đạt được độ kín bằng tay hay công cụ cơ khí thông thường. Ngoài ra, chi phí gia công ren lớn cũng đắt hơn nhiều so với việc hàn.

Kết Luận: Khi Nào Nên Chọn mặt bích ren?

Tóm lại, mặt bích ren là giải pháp tối ưu cho các đường ống nhỏ, áp suất thấp và đặc biệt là trong các khu vực thi công yêu cầu độ an toàn cháy nổ cao. Sự linh hoạt trong bảo trì và tính kinh tế trong lắp đặt khiến nó trở thành phụ kiện không thể thiếu của các kỹ sư cơ điện chuyên nghiệp.

Nếu hệ thống của bạn yêu cầu tháo lắp thường xuyên hoặc nằm trong khu vực nhạy cảm không thể dùng lửa, hãy mạnh dạn lựa chọn mặt bích ren. Tuy nhiên, đừng quên kiểm tra kỹ loại ren (NPT/BSPT) và sử dụng chất làm kín chất lượng để đảm bảo sự ổn định lâu dài.
