Van từ là gì? Giải pháp đóng mở dòng chảy tự động chuyên nghiệp

Bạn đã bao giờ gặp tình trạng máy bơm nước không tự ngắt dẫn đến tràn bể, hay hệ thống tưới cây tiêu tốn quá nhiều thời gian vận hành thủ công? Trong các dây chuyền công nghiệp, việc đóng/mở dòng lưu chất yêu cầu tốc độ tính bằng mili giây và độ chính xác tuyệt đối mà van cơ truyền thống không thể đáp ứng. Đó chính là lúc van đtừ (solenoid valve) trở thành "vị cứu tinh" nhờ khả năng tự động hóa hoàn hảo.

Van từ là gì? Định nghĩa và cấu tạo chi tiết

Van từ (tên tiếng Anh: Solenoid Valve) là một thiết bị cơ điện được sử dụng để kiểm soát dòng chảy của chất lỏng (nước, dầu) hoặc chất khí (khí nén, hơi nóng). Đây là dòng van vận hành bằng lực điện từ, đóng vai trò như một "công tắc" thông minh trong hệ thống đường ống.

Về bản chất, solenoid valve thực hiện quá trình chuyển đổi điện năng thành lực từ, từ đó tạo ra chuyển động cơ học để thay đổi trạng thái đóng hoặc mở của van. Để hiểu sâu hơn, chúng ta cần xem xét 4 thành phần cốt lõi:

1. Cuộn coil (Cuộn điện): Bộ phận tạo ra từ trường khi có dòng điện chạy qua.

2. Lõi sắt (Plunger): Bộ phận chuyển động lên xuống dưới tác động của lực từ.

3. Thân van: Thường làm bằng đồng, van inox hoặc nhựa, có nhiệm vụ dẫn dòng lưu chất.

4. Lò xo: Giúp đưa lõi sắt về vị trí ban đầu khi ngắt điện.

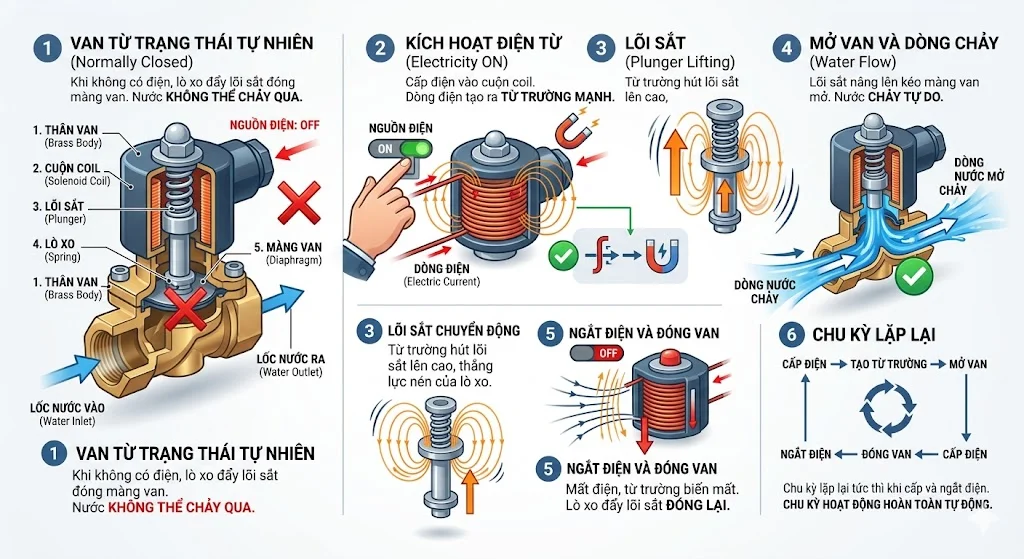

Nguyên lý hoạt động của solenoid valve: Cơ chế đóng mở tức thì

Nguyên lý hoạt động của solenoid valve dựa trên hiện tượng cảm ứng điện từ đơn giản nhưng cực kỳ hiệu quả. Khi chúng ta cấp một nguồn điện (AC hoặc DC) vào cuộn coil, một từ trường mạnh sẽ được thiết lập bên trong lòng cuộn dây.

• Cơ chế kích hoạt: Lực từ trường này đủ lớn để thắng lực cản của lò xo, hút lõi sắt (plunger) di chuyển lên trên (hoặc xuống dưới tùy thiết kế). Hành động này sẽ trực tiếp hoặc gián tiếp mở/đóng lỗ thoát (orifice) trên thân van.

• Cơ chế phục hồi: Ngay khi ngắt điện, từ trường biến mất, lò xo sẽ đẩy lõi sắt trở lại vị trí mặc định ban đầu.

Dựa trên cơ chế này, solenoid valve được chia thành hai trạng thái vận hành logic:

• NC (Normally Closed - Thường đóng): Ở trạng thái không có điện, van luôn đóng. Khi cấp điện, van mới mở. Đây là loại phổ biến nhất vì tính an toàn (ngắt dòng chảy khi mất điện).

• NO (Normally Open - Thường mở): Ngược lại, van luôn mở khi không có điện và chỉ đóng lại khi được kích hoạt điện.

Phân loại các dòng solenoid valve phổ biến trên thị trường

Việc phân loại đúng giúp bạn lựa chọn thiết bị tối ưu cho chi phí và hiệu suất vận hành.

Theo cơ chế vận hành

• Tác động trực tiếp (Direct Acting): Cuộn từ trực tiếp kéo lõi sắt để mở cửa van. Loại này phản ứng cực nhanh, hoạt động tốt ngay cả khi áp suất dòng chảy bằng 0, nhưng thường chỉ dùng cho đường ống nhỏ.

• Tác động gián tiếp (Pilot Operated): Cuộn từ chỉ mở một lỗ thoát nhỏ (lỗ mồi), tận dụng chính áp suất của lưu chất để đẩy màng van lên. Loại này dùng cho đường ống lớn vì tiết kiệm điện năng cho cuộn coil, nhưng yêu cầu một mức áp suất tối thiểu để hoạt động.

Theo môi chất và vật liệu

• Van nước: Thường bằng đồng, chịu nhiệt độ trung bình.

• Van khí nén: Thường bằng hợp kim nhôm, tốc độ đóng mở siêu nhanh.

• Van hơi nóng: Sử dụng van inox hoặc đồng thau đặc biệt với gioăng chịu nhiệt (Teflon/Viton) để chịu được nhiệt độ trên 180°C.

Theo điện áp

Phổ biến nhất là 220V AC (điện lưới dân dụng) và 24V DC (điện một chiều, an toàn cao, thường dùng trong tự động hóa công nghiệp).

Thông số kỹ thuật cần đặc biệt lưu ý

Sai lầm trong việc đọc thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến cháy cuộn coil hoặc rò rỉ hệ thống. Bạn cần nắm rõ:

1. Kích thước ren (Port size): Ký hiệu như DN15 (phi 21), DN20 (phi 27)... Phải tương thích với đường ống hiện có.

2. Áp suất làm việc (Working Pressure): Tính bằng Bar hoặc PSI. Nếu áp lực thực tế vượt quá ngưỡng của van, van sẽ không thể đóng hoặc mở được.

3. Vật liệu thân van: Van inox là lựa chọn hàng đầu cho môi trường hóa chất hoặc thực phẩm nhờ khả năng chống ăn mòn tuyệt vời. Trong khi đó, van đồng phù hợp cho nước sạch dân dụng.

4. Nhiệt độ: Đảm bảo môi chất không vượt quá giới hạn chịu đựng của gioăng làm kín.

So sánh solenoid valve với các loại van điều khiển khác

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn nên lắp đặt van từ?

Solenoid valve là linh hồn của các hệ thống cần sự tự động và từ xa:

• Tưới tiêu thông minh: Kết hợp với bộ hẹn giờ để tưới cây vào khung giờ cố định.

• Máy lọc nước RO: Kiểm soát nước đầu vào và nước thải.

• Dây chuyền chiết rót: Đóng ngắt chính xác lượng chất lỏng vào chai.

• Hệ thống PCCC: Kích hoạt xả nước/khí khi có tín hiệu báo cháy.

Sai lầm chết người cần tránh

1. Lắp ngược chiều: Mỗi thân van đều có mũi tên chỉ chiều dòng chảy. Lắp ngược sẽ khiến van không thể đóng kín.

2. Không dùng lọc y (Y-Strainer): Một hạt cát nhỏ cũng có thể làm kẹt lõi sắt, khiến van luôn ở trạng thái "treo".

3. Ngâm điện quá lâu: Với các dòng van không có tản nhiệt tốt, việc cấp điện 24/24 cho van NC sẽ làm nóng và cháy cuộn coil.

Checklist: Cách chọn van từ chuẩn chuyên gia

Để tránh lãng phí ngân sách và đảm bảo hệ thống vận hành trơn tru, hãy kiểm tra các bước sau:

•  Môi chất là gì? (Nước, khí nén, dầu hay hóa chất?)

•  Điện áp bao nhiêu? (Ưu tiên 24V nếu cần độ an toàn cho người sử dụng).

• Trạng thái mặc định? (Chọn NC nếu phần lớn thời gian van đóng).

• Áp suất tối đa? (Hệ thống bơm cao áp cần van chịu lực lớn).

• Kích thước đường ống? (Tránh dùng đầu chuyển làm giảm lưu lượng).

FAQ: Giải đáp thắc mắc về solenoid valve

1. Solenoid valve có tốn điện không?

Lượng điện tiêu thụ rất nhỏ (thường từ 5W - 15W). Tuy nhiên, nếu dùng số lượng lớn trong công nghiệp, bạn nên tính toán phương án điều khiển tối ưu.

2. Tại sao Solenoid valve của tôi bị kêu rè rè khi hoạt động?

Thường do nguồn điện không ổn định hoặc có rác/cặn bẩn kẹt bên trong lõi sắt làm plunger không hút chặt được.

3. Van inox và van đồng, loại nào tốt hơn?

Van inox bền hơn, chịu được hóa chất và oxy hóa nhưng giá thành cao hơn. Van đồng là lựa chọn kinh tế cho nước sạch và khí nén thông thường.

4. Solenoid valve có chống nước không?

Tùy loại cuộn coil. Các dòng cao cấp đạt chuẩn IP65 hoặc IP67 có thể chịu được tia nước hoặc lắp đặt ngoài trời (cần có mái che).

Kết luận

Solenoid valve không chỉ là một thiết bị kỹ thuật, nó là "chìa khóa" để hiện thực hóa các hệ thống tự động hóa hiện đại. Hiểu rõ về cấu tạo, nguyên lý và cách lựa chọn sẽ giúp bạn tiết kiệm đáng kể chi phí vận hành và bảo trì.
