Van Tay Bướm: Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp Và Cách Chọn Đúng

Hãy tưởng tượng một hệ thống cấp nước tòa nhà hoặc dây chuyền sản xuất đang vận hành ổn định, bỗng nhiên áp suất sụt giảm đột ngột hoặc xảy ra tình trạng rò rỉ tại các mối nối. Nguyên nhân thường gặp nhất không nằm ở máy bơm hay đường ống, mà đến từ việc chọn sai loại van điều tiết. Một chiếc van không phù hợp với môi chất hoặc áp suất không chỉ gây thất thoát tài chính do lãng phí tài nguyên mà còn có thể dẫn đến việc phải dừng toàn bộ hệ thống để sửa chữa, gây thiệt hại chi phí cơ hội rất lớn.

Trong thế giới thiết kế đường ống, van tay bướm (butterfly valve) luôn là cái tên được nhắc đến đầu tiên nhờ thiết kế đơn giản, trọng lượng nhẹ và mức giá cực kỳ cạnh tranh. Tuy nhiên, thị trường hiện nay có hàng trăm biến thể từ vật liệu đến kiểu vận hành, khiến không ít kỹ sư và chủ đầu tư bối rối.

Thực tế, việc chọn mua một chiếc van dựa trên tiêu chí "giá rẻ nhất" thường là một sai lầm đắt giá. Hậu quả của việc chọn sai loại van bướm có thể lớn gấp nhiều lần so với số tiền bạn tiết kiệm được khi mua hàng. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những "điểm chạm" kỹ thuật quan trọng giúp bạn tối ưu hóa hệ thống với butterfly valve.

Van tay bướm là gì?

Van tay bướm là một loại thiết bị cơ khí được lắp đặt trên hệ thống đường ống, sử dụng phương thức vận hành thủ công (tay gạt hoặc tay quay) để đóng, mở hoặc điều tiết lưu lượng dòng chảy. Tên gọi "butterfly valve" xuất phát từ hình dạng của đĩa van trông giống như cánh bướm xoay quanh một trục cố định.

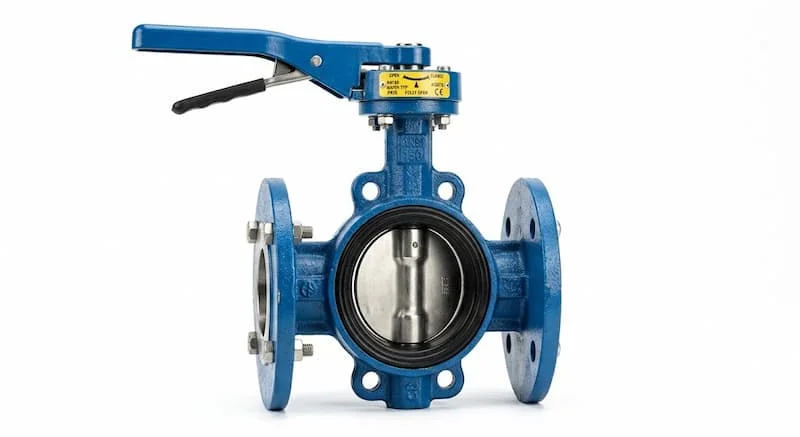

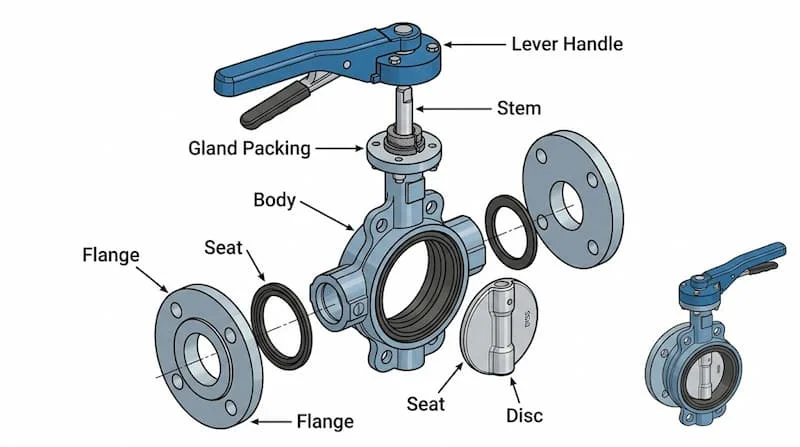

Cấu tạo của một chiếc butterfly valve tiêu chuẩn bao gồm 5 bộ phận cốt lõi:

• Thân van (Body): Thường được đúc từ gang, inox hoặc nhựa, là phần chịu lực chính và kết nối trực tiếp với đường ống.

• Đĩa van (Disc): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua.

• Trục van (Stem): Truyền lực từ bộ phận vận hành xuống đĩa van.

• Gioăng làm kín (Seat): Đảm bảo độ kín khít giữa thân van và đĩa van, thường làm bằng cao su EPDM, PTFE hoặc NBR.

• Bộ phận vận hành: Tay gạt (cho kích thước nhỏ) hoặc vô lăng tay quay (cho kích thước lớn).

Đặc điểm nổi bật nhất của dòng van này là thiết kế cực kỳ gọn nhẹ, chiếm ít không gian lắp đặt hơn hẳn so với van cổng hay van bi cùng kích thước. Đây là giải pháp kinh tế nhất cho các hệ thống đường ống có kích cỡ từ trung bình đến lớn.

Nguyên lý hoạt động của van bướm

Nguyên lý hoạt động của butterfly valve dựa trên chuyển động xoay 90 độ của đĩa van. Khi người vận hành tác động lực vào tay gạt hoặc vô lăng, trục van sẽ xoay, kéo theo đĩa van chuyển động theo các góc tương ứng:

• Góc 0°: Đĩa van nằm song song với tiết diện thân van, ép chặt vào gioăng làm kín, chặn hoàn toàn dòng chảy.

• Góc 90°: Đĩa van nằm vuông góc với tiết diện thân van, cho phép lưu lượng đi qua ở mức tối đa.

Phân tích bản chất kỹ thuật: Mặc dù van bướm có thể dùng để điều tiết dòng chảy bằng cách mở ở các góc trung gian (như 30°, 60°), nhưng đây không phải là dòng van tuyến tính hoàn hảo. Khi đĩa van nằm ở vị trí lơ lửng, nó sẽ chịu áp lực trực diện từ dòng chảy, dễ gây ra hiện tượng rung lắc hoặc mài mòn không đều tại gioăng.

Ưu điểm vượt trội:

• Đóng mở nhanh: Chỉ cần xoay một góc 90 độ thay vì xoay nhiều vòng như van cổng.

• Ít tổn thất áp suất: Khi mở hoàn toàn, độ cản trở dòng chảy thấp.

Nhược điểm: Không khuyến khích dùng để điều tiết lưu lượng quá chính xác hoặc trong các môi trường có độ xâm thực cao tại vị trí đĩa van khi mở hé.

Phân loại van tay bướm phổ biến

Để lựa chọn đúng, bạn cần phân loại dựa trên ba tiêu chí chủ chốt: Vật liệu, kiểu vận hành và tiêu chuẩn kỹ thuật.

1. Theo vật liệu:

   • Thân gang, cánh inox: Đây là dòng phổ biến nhất trong các hệ thống nước sạch, PCCC và HVAC vì sự cân bằng giữa độ bền và chi phí.

   • Van bướm inox (Toàn thân inox 304/316): Đặc biệt chuyên dùng cho các môi trường hóa chất, thực phẩm hoặc nước thải có độ ăn mòn cao. Van bướm inox có khả năng chống oxy hóa tuyệt vời và chịu được nhiệt độ cao hơn gang.

   • Nhựa (PVC, UPVC): Sử dụng cho các hệ thống hóa chất nồng độ cao, hồ bơi hoặc xử lý nước mặn nhờ đặc tính trơ với hóa chất.

2. Theo kiểu vận hành:

   • Tay gạt: Dùng cho các đường ống có kích thước nhỏ (thường từ DN50 - DN150) để đóng mở nhanh.

   • Tay quay (Hộp số): Trang bị hộp số giảm tốc giúp việc vận hành trở nên nhẹ nhàng hơn, thường bắt buộc cho các size từ DN200 trở lên.

3. Theo tiêu chuẩn:

   Các tiêu chuẩn như JIS (Nhật Bản), DIN (Đức), hay ANSI (Mỹ) quy định về độ dày mặt bích và tâm lỗ bu lông. Việc lắp sai tiêu chuẩn sẽ khiến van không thể kết nối kín khít với đường ống hiện tại.

Thông số kỹ thuật cần biết

Khi đặt mua butterfly valve, việc nắm rõ thông số là "sống còn" để tránh hư hỏng hệ thống.

• Kích thước (Nominal Diameter): Thường từ DN50 đến DN1000. Bạn cần xác định chính xác đường kính trong của ống.

• Áp lực làm việc (Pressure Nominal): Phổ biến nhất là PN10, PN16 hoặc Class 150. Nếu áp suất hệ thống vượt quá giới hạn của van, hiện tượng nứt thân van hoặc rách gioăng là điều khó tránh khỏi.

• Kiểu kết nối:

  • Wafer (Kẹp): Phổ biến nhất, giá rẻ, dễ lắp đặt giữa hai mặt bích.

  • Lug (Tai bích): Cho phép tháo rời đường ống ở một phía mà không làm rơi van.

  • Flange (Hai mặt bích): Thường dùng cho các kích thước rất lớn để đảm bảo độ chắc chắn.

Insight chuyên gia: Đừng bao giờ bỏ qua nhiệt độ môi chất. Một chiếc van bướm gioăng EPDM thông thường chỉ chịu được tối đa khoảng 110°C. Nếu dùng cho hơi nóng hoặc dầu, bạn bắt buộc phải chuyển sang gioăng PTFE hoặc van bướm tâm lệch thân kim loại.

So sánh van tay bướm với các loại van khác

Khi nào nên chọn van bướm? Khi bạn cần một giải pháp tiết kiệm không gian, chi phí thấp cho các đường ống có kích thước từ DN50 trở lên và tần suất đóng mở không quá liên tục.

Khi nào KHÔNG nên chọn? Khi yêu cầu độ kín khít tuyệt đối trong thời gian dài ở áp suất cực cao, hoặc khi môi chất chứa quá nhiều rác thải rắn có thể kẹt vào đĩa van.

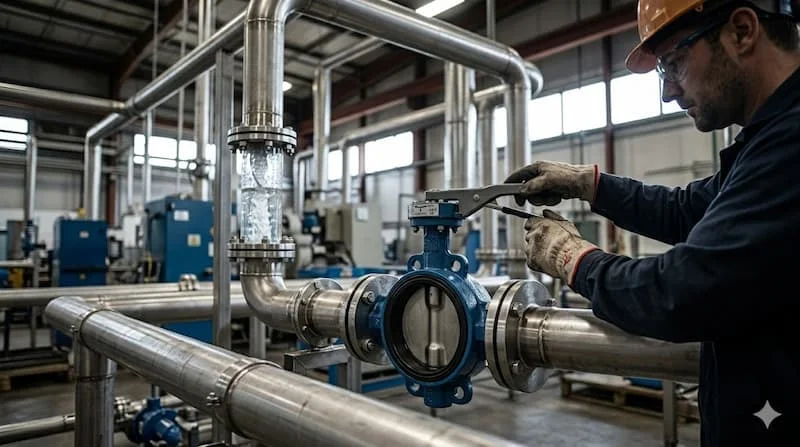

Van tay bướm dùng trong những hệ thống nào?

Nhờ tính linh hoạt, butterfly valve hiện hữu trong hầu hết các công trình công nghiệp và dân dụng:

• Hệ thống cấp thoát nước: Dùng để ngăn dòng hoặc điều tiết nước tại các trạm bơm, bể chứa.

• Hệ thống HVAC: Điều khiển dòng nước lạnh trong hệ thống Chiller hoặc nước nóng trong các tòa nhà.

• PCCC: Thường dùng loại có kèm công tắc giám sát để báo trạng thái đóng/mở về tủ trung tâm.

• Sản xuất thực phẩm & Đồ uống: Các dòng van bướm inox vi sinh được dùng rộng rãi nhờ bề mặt nhẵn, dễ vệ sinh.

• Công nghiệp hóa chất nhẹ: Dòng van nhựa hoặc inox lót PTFE giúp vận chuyển các dung dịch có tính axit hoặc kiềm mà không bị ăn mòn.

Sai lầm thường gặp khi chọn van bướm

Nhiều trường hợp thay van chỉ sau 1-2 tháng sử dụng do các lỗi sau:

1. Chọn sai vật liệu gioăng: Dùng gioăng EPDM cho môi trường có dầu sẽ khiến gioăng bị trương nở và hỏng ngay lập tức.

2. Lắp sai chiều: Mặc dù van bướm thường là van hai chiều, nhưng với các dòng van bướm lệch tâm, việc lắp ngược chiều áp lực sẽ làm giảm tuổi thọ van đáng kể.

3. Dùng tay gạt cho ống quá lớn: Lực cản dòng chảy trên đường ống DN200 là rất lớn. Nếu cố dùng tay gạt thay vì tay quay, người vận hành sẽ rất khó đóng/mở và dễ gây hiện tượng "búa nước" (water hammer).

Hậu quả: Rò rỉ hệ thống không chỉ làm hỏng thiết bị mà còn gây nguy hiểm cho nhân sự vận hành nếu môi chất là hóa chất hoặc nước nóng.

Cách chọn butterfly valve đúng chuẩn (Checklist)

Để đảm bảo chọn mua đúng sản phẩm, hãy đối chiếu với checklist chuyên gia sau:

• Xác định môi chất: Là nước sạch, nước thải, khí nén hay hóa chất? (Hóa chất ưu tiên van bướm inox hoặc nhựa).

• Xác định áp suất và nhiệt độ: Luôn chọn van có thông số cao hơn 15-20% so với thực tế để dự phòng.

• Kích thước DN: Phải khớp tuyệt đối với đường ống.

• Kiểu vận hành: * DN50 - DN150: Có thể chọn tay gạt.

  • DN200 trở lên: Bắt buộc dùng tay quay.

• Tiêu chuẩn kết nối: Kiểm tra mặt bích trên ống là JIS 10K, BS PN16 hay ANSI 150.

• Vị trí lắp đặt: Nếu không gian hẹp, ưu tiên kiểu Wafer. Nếu cần tháo ống một đầu, chọn kiểu Lug.

Tip chuyên gia: Đối với các hệ thống có tính chất quan trọng, hãy yêu cầu đơn vị cung cấp cấp đủ chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng) để đảm bảo không mua phải hàng giả, hàng kém chất lượng.

FAQ: Câu hỏi thường gặp về butterfly valve

1. Van tay bướm có dùng để điều tiết lưu lượng được không?

Trả lời: Có thể, nhưng chỉ ở mức tương đối. Không nên dùng điều tiết thường xuyên ở góc mở nhỏ (dưới 20 độ) vì sẽ gây rung và hỏng gioăng nhanh.

2. Tại sao nên chọn tay quay thay vì tay gạt?

Trả lời: Tay quay giúp vận hành nhẹ nhàng hơn nhờ hộp số trợ lực và giúp đóng/mở chậm, tránh được hiện tượng búa nước gây vỡ ống.

3. Van bướm inox có bền hơn van gang không?

Trả lời: Trong môi trường ăn mòn hoặc nhiệt độ cao, inox bền hơn rõ rệt. Tuy nhiên, trong môi trường nước sạch thông thường, van gang cánh inox là lựa chọn kinh tế và đủ dùng.

4. Tuổi thọ trung bình của butterfly valve là bao lâu?

Trả lời: Nếu chọn đúng vật liệu và vận hành đúng cách, van có thể hoạt động bền bỉ từ 5–10 năm.

Kết luận

Van tay bướm là một mắt xích quan trọng, là giải pháp cân bằng hoàn hảo giữa hiệu năng và chi phí cho các hệ thống đường ống hiện đại. Tuy nhiên, như đã phân tích, "rẻ" chỉ thực sự có ý nghĩa khi đi kèm với sự "đúng". Việc hiểu rõ vật liệu, áp suất và kiểu kết nối sẽ giúp bạn tránh được những sự cố rò rỉ đáng tiếc và kéo dài tuổi thọ cho toàn bộ công trình.

Nếu bạn đang phân vân giữa các thương hiệu hoặc chưa biết loại vật liệu nào thực sự phù hợp với môi chất của mình, đừng ngần ngại tìm đến các chuyên gia.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về van tay bướm!
