Khớp nối mềm DN150: Giải pháp chống rung và bảo vệ đường ống tối ưu

Trong vận hành các hệ thống công nghiệp quy mô lớn, hiện tượng đường ống bị nứt vỡ hoặc rò rỉ tại các vị trí kết nối bơm là bài toán gây đau đầu cho nhiều kỹ sư. Hãy tưởng tượng một hệ thống bơm công suất lớn hoạt động liên tục, tạo ra những xung lực rung động mạnh truyền trực tiếp vào thành ống cứng. Nếu không có bộ phận giảm chấn, những rung động này cùng với sự giãn nở nhiệt của vật liệu sẽ tích tụ ứng suất, dẫn đến gãy ống hoặc làm hỏng thiết bị đắt tiền.

Khớp nối DN150 chính là "vị cứu tinh" cho những hệ thống đường ống kích thước trung bình và lớn. Với khả năng hấp thụ rung động và bù đắp sai lệch trục, thiết bị này giúp hệ thống vận hành êm ái, ngăn ngừa triệt để các sự cố nứt vỡ do chấn động cơ học. Bài viết này sẽ phân tích chi tiết tại sao khớp nối mềm lại là thành phần bắt buộc và cách bạn chọn đúng loại vật liệu cho công trình của mình.

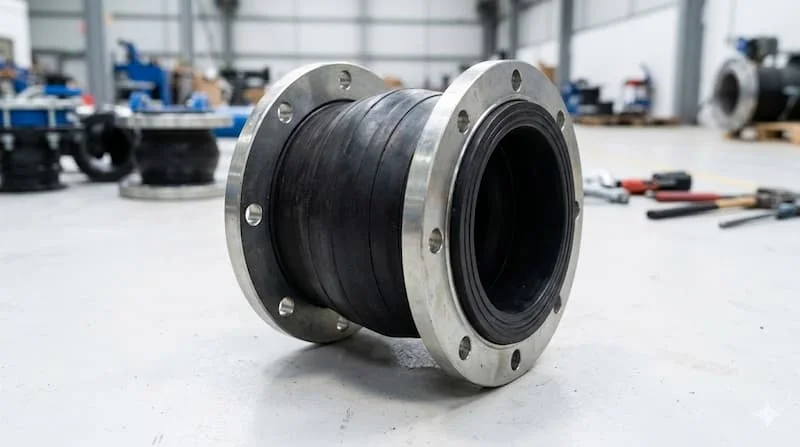

Khớp nối mềm DN150 là gì? Định nghĩa và cấu tạo

Khớp nối mềm DN150 (hay còn gọi là mối nối mềm) là thiết bị kỹ thuật dùng để kết nối hai đoạn ống hoặc giữa ống với thiết bị (bơm, van) có kích thước danh nghĩa DN150 (tương đương đường kính ngoài xấp xỉ 168mm hay 6 inch). Đặc tính quan trọng nhất của nó là khả năng biến dạng đàn hồi để triệt tiêu các tác động tiêu cực từ rung động và nhiệt độ.

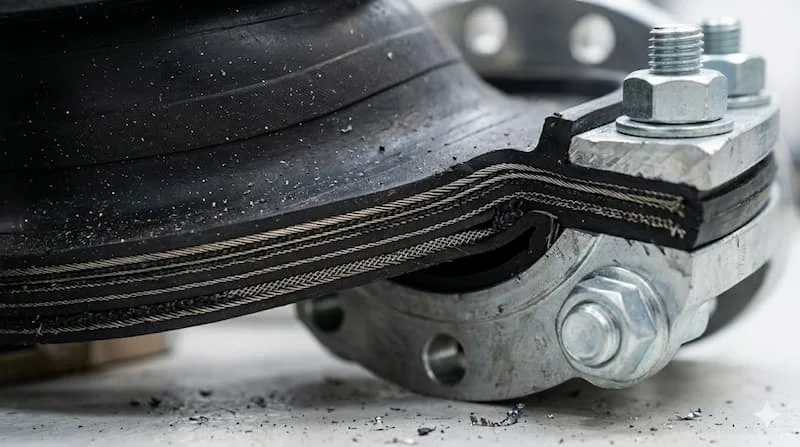

Cấu tạo của một khớp nối DN150 thường bao gồm ba phần chính:

• Thân khớp nối: Đây là phần trực tiếp tiếp xúc với lưu chất, thường làm bằng cao su đàn hồi (EPDM, NBR) hoặc inox (thép không gỉ) dạng xếp nếp (bellows).

• Lớp gia cường: Đối với loại cao su, bên trong thường có các lớp vải nilon hoặc sợi thép để tăng khả năng chịu áp suất.

• Bộ phận kết nối: Hai đầu mặt bích (thép, inox) hoặc ren giúp lắp đặt chắc chắn vào đường ống.

Nguyên lý hoạt động chống rung & giãn nở

Tại sao chúng ta không thể dùng một đoạn ống thép cứng để thay thế khớp nối mềm? Câu trả lời nằm ở khả năng hấp thụ động năng. Khi máy bơm khởi động, nó tạo ra các dao động tần số cao. Khớp nối mềm với cấu tạo đàn hồi sẽ đóng vai trò như một "bộ giảm xóc", hấp thụ các dao động này ngay tại nguồn, không cho chúng truyền đi xa gây hại cho hệ thống.

Ngoài ra, trong môi trường thay đổi nhiệt độ, đường ống sẽ xảy ra hiện tượng giãn nở hoặc co ngót vật lý. Khớp nối giãn nở DN150 cho phép thay đổi chiều dài trục một cách linh hoạt, từ đó giải tỏa ứng suất kéo/nén lên các mối hàn và mặt bích. Nếu sử dụng ống cứng hoàn toàn, sự giãn nở nhiệt này không có chỗ "thoát", tất yếu sẽ dẫn đến tình trạng cong vênh hoặc bục nứt đường ống tại những điểm yếu nhất.

Phân loại khớp nối mềm DN150 phổ biến trong công nghiệp

Việc lựa chọn đúng phân loại khớp nối quyết định đến 80% tuổi thọ của thiết bị. Hiện nay, thị trường chủ yếu chia thành hai dòng chính:

1. Khớp nối mềm cao su (Rubber Expansion Joint)

Loại này thường dùng cao su EPDM (cho nước sạch, nước nóng) hoặc NBR (cho dầu).

• Ưu điểm: Khả năng giảm chấn và triệt tiêu tiếng ồn cực tốt, giá thành rẻ, dễ lắp đặt.

• Ứng dụng: Hệ thống cấp thoát nước, xử lý nước thải, hệ thống điều hòa HVAC.

2. Khớp nối chống rung inox (Stainless Steel Flexible Joint)

Thân được làm từ inox 304 hoặc 316 với thiết kế dạng sóng (bellows), bên ngoài có thể bọc thêm lớp lưới thép bảo vệ.

• Ưu điểm: Chịu được nhiệt độ cực cao (lên đến 400°C) và áp suất lớn. Kháng hóa chất và bền bỉ trong môi trường khắc nghiệt.

• Ứng dụng: Hệ thống hơi nóng (steam), khí nén áp lực cao, nhà máy hóa chất hoặc hệ thống PCCC.

3. Phân loại theo kiểu kết nối

• Kết nối mặt bích: Phổ biến nhất cho kích thước DN150, tuân theo các tiêu chuẩn JIS 10K, ANSI 150, PN16.

• Kết nối ren: Thường dùng cho các kích thước nhỏ hơn, nhưng đôi khi vẫn xuất hiện trong các nhánh phụ của hệ thống DN150.

Thông số kỹ thuật quan trọng của khớp nối DN150

Khi lựa chọn khớp nối DN150, bạn tuyệt đối không được bỏ qua các thông số kỹ thuật cốt lõi sau để đảm bảo an toàn vận hành:

So sánh khớp nối mềm cao su vs inox: Khi nào chọn loại nào?

Nhiều khách hàng phân vân giữa việc tối ưu chi phí (chọn cao su) hay tối ưu độ bền (chọn inox). Hãy cân nhắc dựa trên các tiêu chí sau:

• Về khả năng chống rung: Cao su chiếm ưu thế tuyệt đối nhờ tính đàn hồi tự nhiên, giúp triệt tiêu tiếng ồn tốt hơn inox.

• Về nhiệt độ và môi trường: Nếu lưu chất là hơi nóng hoặc hóa chất ăn mòn, inox là lựa chọn bắt buộc. Cao su sẽ nhanh chóng bị lão hóa, giòn vỡ dưới tác động của nhiệt độ cao trên 100°C.

• Về áp suất: Khớp nối inox chịu áp tốt hơn và không bị biến dạng "phồng" như cao su khi gặp áp lực đột ngột.

Lời khuyên chuyên gia: Dùng khớp nối cao su cho các trạm bơm nước dân dụng, tòa nhà để tiết kiệm chi phí. Dùng khớp nối inox cho các dây chuyền sản xuất công nghiệp, lò hơi để đảm bảo an toàn tuyệt đối.

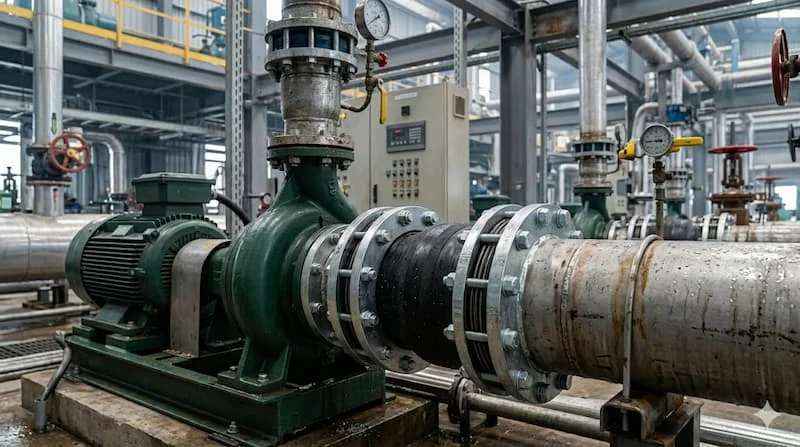

Ứng dụng thực tế và sai lầm thường gặp

Khớp nối DN150 xuất hiện tại các vị trí xung yếu như:

• Đầu hút và đầu đẩy của máy bơm nước trong hệ thống PCCC.

• Kết nối giữa các đoạn ống dài trong nhà máy xử lý nước thải để bù sai lệch địa chất.

• Hệ thống chiller trong các tòa nhà cao tầng.

Những sai lầm "đắt giá" khi lắp đặt:

1. Lắp sai hướng: Một số loại khớp nối có quy định hướng dòng chảy, nếu lắp ngược sẽ làm giảm hiệu quả giảm chấn.

2. Kéo giãn quá mức: Nhiều thợ thi công dùng khớp nối để "lấp khoảng trống" khi ống bị hụt. Việc kéo giãn khớp nối quá giới hạn cho phép sẽ làm mỏi vật liệu và gây nổ khớp nối khi áp suất tăng cao.

3. Chọn sai tiêu chuẩn mặt bích: Mặt bích JIS không thể lắp vừa mặt bích ANSI dù cùng kích thước DN150, dẫn đến rò rỉ tại mối nối.

Checklist chọn mua và hướng dẫn lắp đặt đúng kỹ thuật

Checklist cho người mua hàng:

• Xác định môi trường lưu chất (Nước sạch, nước thải hay hóa chất?).

• Kiểm tra áp suất vận hành tối đa (Thường là PN16 cho công nghiệp).

• Chọn đúng tiêu chuẩn mặt bích để khớp với hệ thống hiện có.

• Yêu cầu giấy tờ chứng nhận CO, CQ để đảm bảo nguồn gốc xuất xứ.

Hướng dẫn lắp đặt:

1. Vệ sinh bề mặt: Đảm bảo mặt bích ống và mặt bích khớp nối sạch sẽ, không có dị vật.

2. Căn chỉnh trục: Hai đầu ống phải nằm trên một đường thẳng, không được để khớp nối chịu lực uốn quá mức ngay từ khi lắp.

3. Siết bulong: Siết theo hình sao (đối xứng) để lực ép đều lên gioăng, tránh tình trạng vênh mặt bích.

4. Kiểm tra vận hành: Sau khi lắp xong, chạy thử nghiệm áp suất thấp trước khi tăng dần lên áp suất thiết kế.

Câu hỏi thường gặp về khớp nối DN150

1. DN150 tương đương bao nhiêu inch và phi bao nhiêu?

DN150 tương đương 6 inch, đường kính ngoài của ống thép tiêu chuẩn là xấp xỉ 168.3mm.

2. Khớp nối mềm có bắt buộc phải lắp không?

Nếu hệ thống có máy bơm hoặc có sự thay đổi nhiệt độ lớn, khớp nối là bắt buộc để bảo vệ đường ống khỏi nứt vỡ.

3. Tuổi thọ trung bình của khớp nối là bao lâu?

Trong điều kiện tiêu chuẩn, khớp nối cao su bền từ 3-5 năm, khớp nối inox có thể lên đến 10 năm hoặc hơn tùy môi trường.

Kết luận

Việc trang bị khớp nối mềm DN150 đúng chủng loại và chất lượng là giải pháp rẻ nhất để bảo vệ những tài sản đắt tiền nhất trong hệ thống của bạn. Đừng vì tiết kiệm một khoản chi phí nhỏ ban đầu mà đánh đổi bằng sự an toàn của cả công trình. Một khớp nối được chọn đúng sẽ giúp giảm tiếng ồn, triệt tiêu rung động và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.
