Pump Grundfos Catalogue: Hướng Dẫn Tra Cứu Và Chọn Bơm Chuẩn Chuyên Gia

A. Mở bài

Trong quá trình triển khai các dự án cơ điện (MEP), xử lý nước hay hệ thống HVAC, việc lựa chọn một thương hiệu bơm uy tín như Grundfos là quyết định hàng đầu của các chủ đầu tư. Tuy nhiên, thực tế triển khai lại phát sinh một bài toán hóc búa: Làm thế nào để chọn đúng model giữa hàng ngàn mã sản phẩm khác nhau? Nhiều kỹ sư và đơn vị thu mua thường rơi vào tình trạng lúng túng khi không có trong tay một bộ tài liệu chuẩn, dẫn đến việc chọn sai thông số lưu lượng hoặc cột áp.

Hậu quả của việc chọn bơm "cảm tính" hoặc thiếu căn cứ kỹ thuật là vô cùng nghiêm trọng. Hệ thống có thể hoạt động không hiệu quả, motor nhanh chóng bị quá tải, thậm chí gây lãng phí năng lượng khủng khiếp cho doanh nghiệp. Chính vì vậy, việc sở hữu và biết cách khai thác pump grundfos catalogue là chìa khóa then chốt. Đây không chỉ là một tập tài liệu giới thiệu sản phẩm đơn thuần, mà là "kim chỉ nam" giúp bạn đối chiếu các thông số kỹ thuật khắt khe nhất. Bài viết này sẽ giúp bạn hiểu rõ cách khai thác catalogue bơm Grundfos để tối ưu hóa hiệu suất và chi phí cho công trình của mình.

B. Kiến thức nền về Pump Grundfos Catalogue

🔹 H2: Pump Grundfos Catalogue là gì?

Pump Grundfos catalogue là bộ tài liệu kỹ thuật chính thống do tập đoàn Grundfos biên soạn, cung cấp toàn bộ dữ liệu chi tiết về các dòng máy bơm từ dân dụng đến công nghiệp. Đối với một kỹ sư thiết kế, cuốn catalogue này đóng vai trò như một thư viện thông tin khổng lồ, nơi lưu trữ mọi "DNA" của sản phẩm.

Một bộ catalogue tiêu chuẩn thường bao gồm các nội dung cốt lõi:

• Mã định danh (Model): Tên gọi chính xác của từng dòng bơm như CR, CM, NB, TP...

• Thông số kỹ thuật chi tiết: Bao gồm vật liệu cấu tạo, kích thước lắp đặt và các tiêu chuẩn bảo vệ (IP).

• Biểu đồ hiệu suất (Performance curves): Phần quan trọng nhất để xác định khả năng làm việc thực tế của bơm.

• Ứng dụng cụ thể: Hướng dẫn bơm phù hợp cho môi trường nước sạch, nước thải hay hóa chất.

Nhấn mạnh rằng, đây là tài liệu bắt buộc phải có trước khi thực hiện bất kỳ bước mua hàng hay lắp đặt nào để đảm bảo tính tương thích kỹ thuật tuyệt đối.

🔹 H2: Catalogue giúp gì trong việc chọn bơm?

Nhiều người thường có thói quen chọn bơm chỉ dựa vào công suất (HP hoặc kW). Đây là một sai lầm phổ biến có thể dẫn đến việc hệ thống không đạt áp suất cần thiết. Catalogue bơm Grundfos ra đời để loại bỏ những rủi ro đó bằng cách cung cấp cái nhìn đa chiều:

1. So sánh model trực quan: Bạn có thể dễ dàng so sánh giữa dòng bơm ly tâm trục đứng và trục ngang để xem loại nào tiết kiệm diện tích và phù hợp với địa hình lắp đặt hơn.

2. Tính toán chính xác Duty Point: Dựa vào biểu đồ, bạn xác định được điểm giao thoa giữa lưu lượng và cột áp, đảm bảo bơm hoạt động trong vùng hiệu suất cao nhất (BEP - Best Efficiency Point).

3. Tránh sai lầm về vật liệu: Catalogue chỉ rõ loại phốt cơ khí (mechanical seal) hay vật liệu cánh bơm nào phù hợp với nhiệt độ và tính chất hóa học của lưu chất.

Việc bỏ qua catalogue cũng đồng nghĩa với việc bạn đang đặt hệ thống vận hành vào trạng thái "may rủi", làm tăng nguy cơ hỏng hóc và tiêu tốn chi phí bảo trì không đáng có.

C. Phân tích chuyên sâu

🔹 H2: Các dòng bơm phổ biến trong catalogue Grundfos

Grundfos phân loại sản phẩm rất khoa học trong hệ thống tài liệu của mình. Dưới đây là các nhóm chính thường xuất hiện:

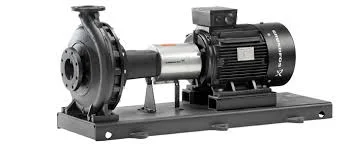

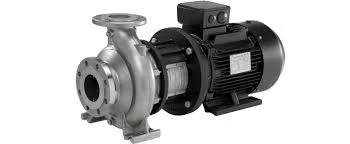

• Bơm ly tâm (Centrifugal Pump): Điển hình là dòng CR (trục đứng) hoặc NB/NK (trục ngang). Đây là "ngựa chiến" trong các hệ thống cấp nước và xử lý nước công nghiệp nhờ độ bền cực cao.

• Bơm tăng áp (Booster Pumps): Thường là các cụm Hydro MPC, tích hợp biến tần giúp duy trì áp suất đường ống ổn định cho các tòa nhà cao tầng.

• Bơm chìm (Submersible Pumps): Dòng SP (bơm hỏa tiễn) hoặc Unilift/SEG (bơm nước thải), được thiết kế để làm việc hoàn toàn trong môi trường nước.

• Bơm tuần hoàn (Circulator Pumps): Dòng UPS hay MAGNA, chuyên dùng trong hệ thống điều hòa trung tâm HVAC hoặc nước nóng, nổi bật với khả năng vận hành cực êm.

Mỗi dòng bơm đều có ưu điểm riêng biệt và chỉ phát huy tối đa sức mạnh khi được dùng đúng mục đích theo chỉ dẫn trong catalogue.

🔹 H2: Các thông số quan trọng trong catalogue

Khi mở một trang thông số bơm Grundfos, bạn cần đặc biệt lưu tâm đến 5 chỉ số sau:

1. Flow rate (Lưu lượng - Q): Lượng chất lỏng bơm vận chuyển được trong một đơn vị thời gian ($m^3/h$ hoặc $l/s$).

2. Head (Cột áp - H): Chiều cao đẩy nước hoặc áp suất mà bơm tạo ra (tính bằng mét hoặc bar).

3. Power (Công suất - P1/P2): Lượng điện năng tiêu thụ và công suất thực tế tại trục bơm.

4. Efficiency (Hiệu suất - $\eta$): Tỷ lệ giữa năng lượng đầu ra và đầu vào. Chỉ số này càng cao, chi phí tiền điện hàng tháng càng thấp.

5. Pump Curve (Đường đặc tính): Đồ thị biểu diễn mối quan hệ giữa Q và H.

Ví dụ thực tế: Nếu bạn đọc sai đường đặc tính (pump curve), bạn có thể chọn một chiếc bơm có công suất rất lớn nhưng cột áp lại không đủ để đẩy nước lên tầng thượng của tòa nhà, dẫn đến việc phải thay thế toàn bộ hệ thống.

🔹 H2: Cách đọc pump curve trong catalogue Grundfos

Đọc biểu đồ hiệu suất là kỹ năng quan trọng nhất khi sử dụng pump grundfos catalogue. Biểu đồ này bao gồm:

• Trục ngang (X): Đại diện cho Lưu lượng.

• Trục dọc (Y): Đại diện cho Cột áp.

• Đường cong sản phẩm: Thể hiện khả năng đáp ứng của model đó.

Điểm làm việc (Duty point) mong muốn của bạn nên nằm ở khoảng giữa của đường cong. Nếu điểm này nằm quá sát về hai đầu (quá gần trục Y hoặc quá xa về bên phải), bơm sẽ hoạt động trong vùng thiếu ổn định, gây rung lắc, xâm thực và giảm tuổi thọ máy nhanh chóng.

🔹 H2: So sánh catalogue Grundfos với các hãng khác

So với các thương hiệu bơm khác trên thị trường, catalogue của Grundfos luôn được đánh giá là tiêu chuẩn vàng vì:

• Độ chi tiết cực cao: Cung cấp thông tin đến từng chi tiết nhỏ nhất như bản vẽ 2D/3D, mã phụ tùng thay thế.

• Chuẩn quốc tế: Các thông số được kiểm định theo tiêu chuẩn ISO 9906, đảm bảo tính trung thực, không "thổi phồng" công suất.

• Hệ sinh thái hỗ trợ: Ngoài catalogue PDF, Grundfos còn có phần mềm "Grundfos Product Center" giúp tra cứu trực tuyến vô cùng linh hoạt.

D. Ứng dụng thực tế

🔹 H2: Khi nào bạn cần dùng catalogue bơm Grundfos?

Việc tra cứu tài liệu này là bắt buộc trong các kịch bản sau:

1. Thiết kế hệ thống HVAC: Tính toán bơm tuần hoàn cho chiller, tháp giải nhiệt.

2. Hệ thống cấp nước tòa nhà: Lựa chọn bơm tăng áp dựa trên số lượng vòi phun và độ cao tầng.

3. Hệ thống PCCC: Đảm bảo bơm đáp ứng đúng lưu lượng và áp suất theo tiêu chuẩn phòng cháy chữa cháy nghiêm ngặt.

4. Sản xuất công nghiệp: Chọn bơm chịu hóa chất hoặc nhiệt độ cao cho các dây chuyền sản xuất.

🔹 H2: Sai lầm phổ biến khi sử dụng catalogue

Đừng để những lỗi nhỏ sau đây làm hỏng dự án của bạn:

• Chỉ xem công suất (kW): Hai bơm cùng 5.5kW có thể có cột áp và lưu lượng hoàn toàn khác nhau.

• Dùng catalogue cũ: Grundfos thường xuyên cập nhật công nghệ mới (như động cơ chuẩn IE5). Sử dụng tài liệu lỗi thời có thể khiến bạn bỏ lỡ các giải pháp tiết kiệm điện hơn.

• Bỏ qua NPSH (Net Positive Suction Head): Nếu không kiểm tra thông số này trong catalogue, bơm rất dễ bị xâm thực khi hút sâu, dẫn đến hỏng cánh bơm chỉ sau vài tháng.

 E. Hướng dẫn / Checklist

🔹 H2: Cách tải pump Grundfos catalogue chuẩn

Để đảm bảo thông số chính xác, bạn nên tải tài liệu từ:

1. Website chính hãng (Grundfos Product Center): Nơi cập nhật các phiên bản mới nhất.

2. Nhà phân phối ủy quyền: Để nhận được catalogue tiếng Việt hoặc các tài liệu tóm tắt phù hợp với thị trường nội địa.

3. Lưu ý: Luôn kiểm tra số phiên bản (version) hoặc năm phát hành trên bìa catalogue.

🔹 H2: Checklist chọn bơm từ catalogue

• [ ] Xác định chính xác Lưu lượng cần thiết ($m^3/h$).

• [ ] Tính toán tổng Cột áp (bao gồm chiều cao và tổn thất ma sát đường ống).

• [ ] Xác định Loại chất lỏng (độ nhớt, nhiệt độ, nồng độ pH).

• [ ] Đối chiếu Duty Point lên Pump Curve trong catalogue.

• [ ] Kiểm tra Vật liệu thân/cánh bơm (Gang, Inox 304/316).

• [ ] Xác định Nguồn điện (1 pha hay 3 pha) và tiêu chuẩn động cơ.

 F. FAQ (Hỏi đáp nhanh)

❓ Catalogue bơm Grundfos có miễn phí không?

Hoàn toàn miễn phí. Bạn có thể tải dưới dạng PDF từ website của hãng hoặc yêu cầu bản cứng từ các đại lý phân phối.

❓ Có thể chọn bơm mà không cần catalogue không?

Không nên. Việc chọn bơm dựa trên kinh nghiệm truyền miệng mà không đối chiếu thông số kỹ thuật thực tế rất dễ dẫn đến sai lệch, gây lãng phí và mất an toàn hệ thống.

❓ Làm sao biết catalogue là bản mới nhất?

Bạn nên truy cập vào cổng thông tin điện tử của Grundfos và so sánh mã hiệu tài liệu (thường nằm ở góc trang cuối). Các dòng bơm điện tử (E-pump) mới nhất luôn được cập nhật liên tục.

G. Kết luận + CTA

Có thể khẳng định, pump grundfos catalogue chính là công cụ hỗ trợ đắc lực nhất giúp biến những tính toán trên giấy thành một hệ thống vận hành thực tế hiệu quả. Việc hiểu rõ các thông số và cách đọc biểu đồ không chỉ giúp bạn khẳng định năng lực chuyên môn mà còn mang lại giá trị kinh tế lâu dài cho doanh nghiệp thông qua việc tối ưu năng lượng.

Đừng để dự án của bạn gặp rủi ro vì thiếu thông tin kỹ thuật. Hãy tải ngay bộ tài liệu mới nhất hoặc liên hệ với các chuyên gia kỹ thuật của chúng tôi để được hỗ trợ bóc tách thông số và tư vấn dòng bơm phù hợp nhất với nhu cầu của bạn.
