PVC Flange: Giải pháp kết nối tối ưu cho hệ thống đường ống hiện đại

Trong thiết kế và lắp đặt hệ thống đường ống công nghiệp lẫn dân dụng, việc đảm bảo các mối nối vừa chắc chắn, vừa có khả năng tháo lắp linh hoạt luôn là bài toán quan trọng. Thông thường, chúng ta hay nghĩ đến các loại mặt bích kim loại như thép hoặc inox. Tuy nhiên, trong môi trường thường xuyên tiếp xúc với nước, độ ẩm cao hoặc các loại hóa chất nhẹ, mặt bích kim loại lại bộc lộ những nhược điểm chí mạng: dễ bị oxy hóa, gỉ sét và chi phí đầu tư ban đầu cực kỳ tốn kém.

Vấn đề đặt ra là: Có giải pháp nào vừa đảm bảo khả năng chịu áp lực, chống ăn mòn tuyệt đối mà lại tối ưu được ngân sách? Câu trả lời chính là PVC flange (mặt bích PVC). Đây là linh kiện then chốt giúp kết nối ống nhựa với các thiết bị khác như van, máy bơm hoặc các đoạn ống khác một cách đồng bộ. Vậy tại sao mặt bích PVC ngày càng trở thành lựa chọn ưu tiên trong các hệ thống xử lý nước, nông nghiệp và hóa chất hiện nay? Hãy cùng đi sâu vào phân tích từ góc độ kỹ thuật chuyên gia.

PVC flange là gì? Định nghĩa và đặc tính vật liệu

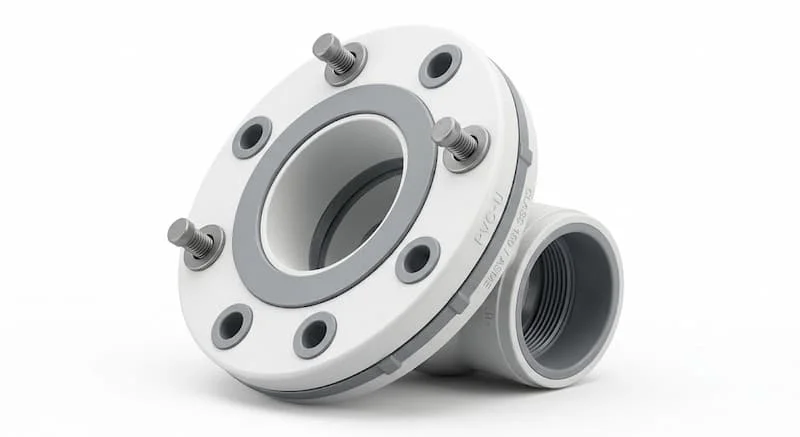

PVC flange (mặt bích nhựa PVC) là một loại linh kiện cơ khí được chế tạo từ nhựa Polyvinyl Chloride, có hình dạng tròn (hoặc đôi khi là vuông) với các lỗ bulong phân bổ đều quanh tâm. Chức năng chính của linh kiện này là tạo ra một mặt phẳng tiếp xúc chắc chắn để kết nối các đoạn ống nhựa lại với nhau hoặc kết nối ống nhựa vào thiết bị khác một cách linh hoạt, dễ dàng tháo rời khi cần bảo trì.

Khác với các dòng bích kim loại, mặt bích PVC sở hữu những đặc tính vật lý lý tưởng: trọng lượng siêu nhẹ giúp giảm tải trọng lên hệ thống treo, bề mặt trơn nhẵn chống bám cặn và đặc biệt là khả năng kháng điện môi tuyệt vời.

Trong thực tế, bạn sẽ gặp ba biến thể phổ biến:

• uPVC (Unplasticized PVC): Loại nhựa cứng, không chứa chất hóa dẻo, cực kỳ bền và phổ biến nhất trong hệ thống cấp thoát nước.

• cPVC (Chlorinated PVC): Có khả năng chịu nhiệt tốt hơn, thường dùng cho hệ thống nước nóng.

• PVC dẻo: Ít dùng cho mặt bích vì yêu cầu về độ cứng và chịu áp lực.

Sự kết hợp giữa giá thành rẻ và tính trơ với môi trường khiến mặt bích nhựa trở thành "vua" trong các ứng dụng áp suất trung bình.

Nguyên lý và cấu tạo mặt bích PVC

Để hiểu vì sao mặt bích PVC có thể chịu được áp lực mà không gây rò rỉ, chúng ta cần phân tích cấu tạo gồm ba thành phần chính:

1. Thân bích: Phần nhựa đúc khối chịu lực chính, có độ dày tiêu chuẩn tùy theo cấp áp suất.

2. Lỗ bulong: Các vị trí được khoan chính xác theo tiêu chuẩn (JIS, ANSI, DIN) để luồn bulong kết nối.

3. Bề mặt làm kín: Là mặt phẳng tiếp xúc giữa hai mặt bích, thường có các gờ nhỏ để tăng độ bám.

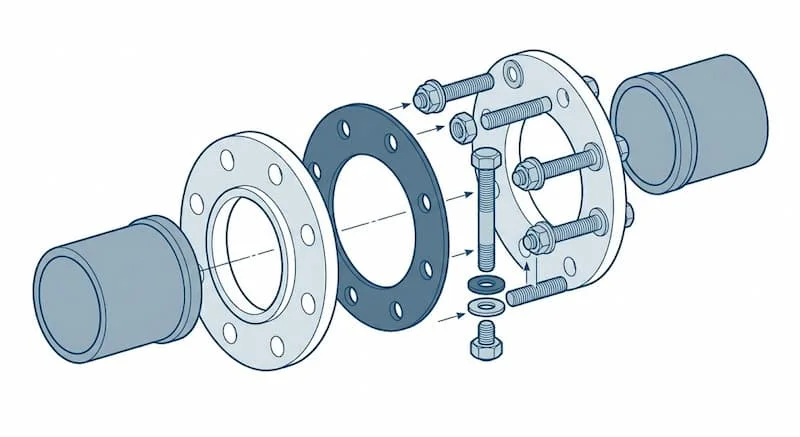

Nguyên lý hoạt động: Khi ta thực hiện siết các bulong đồng đều xung quanh, lực ép dọc trục sẽ được truyền trực tiếp lên bề mặt làm kín. Lúc này, việc sử dụng một lớp gioăng cao mềm (Gasket) ở giữa hai mặt bích là cực kỳ quan trọng. Lớp gioăng này sẽ bị nén lại, điền đầy vào các khe hở siêu nhỏ, tạo ra một hệ thống kín khít hoàn toàn, ngăn chặn chất lỏng rò rỉ ra ngoài ngay cả khi có áp suất tác động từ bên trong lòng ống.

Phân loại PVC flange phổ biến trên thị trường

Việc lựa chọn đúng phân khúc mặt bích PVC quyết định 90% sự thành công của hệ thống. Các kỹ sư thường phân loại dựa trên hai tiêu chí chính:

Phân loại theo tiêu chuẩn kỹ thuật

Mỗi khu vực địa lý và ngành nghề sẽ áp dụng các tiêu chuẩn kích thước khác nhau:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (như JIS 10K), dùng trong các hệ thống dân dụng và nhà máy Nhật.

• Tiêu chuẩn ANSI (Mỹ): Thường thấy trong các hệ thống lọc nước công nghiệp, hóa chất.

• Tiêu chuẩn DIN (Đức/Châu Âu): Dành cho các hệ thống yêu cầu độ chính xác kỹ thuật cao.

Phân loại theo kiểu kết nối

• Slip-on Flange (Bích rỗng): Ống nhựa được đút xuyên qua bích rồi dán keo. Loại này linh hoạt, dễ lắp đặt.

• Socket Flange: Có gờ chặn bên trong, giúp định vị ống chuẩn xác hơn, chịu lực tốt hơn tại mối nối.

Phân loại theo áp lực làm việc

Tùy vào độ dày và mật độ nhựa, mặt bích PVC được chia thành các cấp như PN10 (chịu 10 bar) hay PN16 (chịu 16 bar). Việc dùng sai cấp áp suất (ví dụ dùng bích PN10 cho đường ống PN16) sẽ dẫn đến hiện tượng nứt bích khi vận hành.

Thông số kỹ thuật quan trọng khi lựa chọn bích ống PVC

Nếu bạn không muốn đối mặt với tình trạng "râu ông nọ chắp cằm bà kia", hãy đặc biệt lưu tâm đến các chỉ số sau của bích ống PVC:

1. Đường kính định danh (DN): Ví dụ DN100 tương ứng với ống phi 114mm. Đây là kích thước cơ bản để khớp với ống.

2. Áp lực làm việc (PN): Cần khớp với áp suất vận hành tối đa của máy bơm và đường ống.

3. Số lỗ bulong: Một mặt bích JIS 10K DN100 có 8 lỗ bulong, nếu bạn mua nhầm loại 4 lỗ thì không thể lắp đặt được.

4. Nhiệt độ làm việc: PVC bắt đầu mềm đi ở nhiệt độ trên 60°C. Vì vậy, thông số nhiệt độ môi trường là biến số sống còn.

Tại sao chọn sai thông số gây rò rỉ? Khi tiêu chuẩn không đồng nhất (ví dụ bích JIS lắp với bích ANSI), các lỗ bulong sẽ bị lệch tâm hoặc bề mặt làm kín không chồng khít lên nhau, tạo ra các khe hở mà không một lớp keo hay gioăng nào có thể bù đắp được.

So sánh mặt bích PVC với inox và thép

Mỗi vật liệu đều có "đất diễn" riêng. Hãy cùng đặt lên bàn cân để thấy rõ lợi thế của nhựa PVC:

Kết luận: mặt bích PVC là giải pháp "vô đối" cho các hệ thống nước sạch, nước thải, hóa chất nhẹ và nuôi trồng thủy sản. Tuy nhiên, nó không dành cho hệ thống hơi nóng hoặc đường ống dẫn dầu áp suất cực cao.

Ứng dụng thực tế: mặt bích PVC dùng ở đâu?

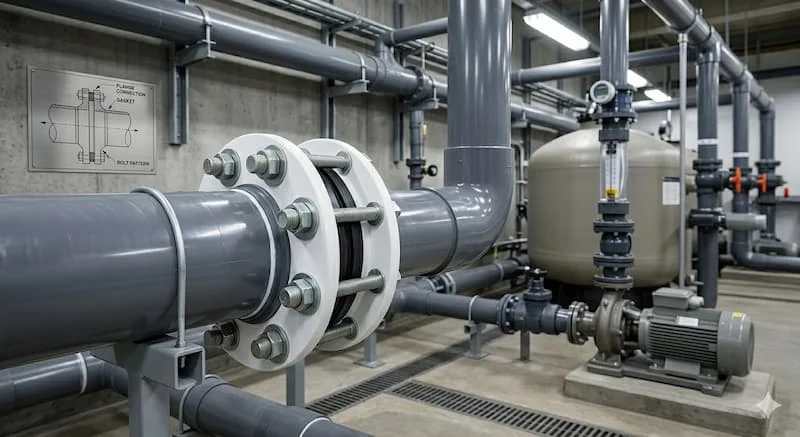

Nhờ tính đa năng, mặt bích PVC hiện diện trong nhiều công trình trọng điểm:

• Hệ thống xử lý nước thải: Chống lại sự ăn mòn của các chất hữu cơ và hóa chất xử lý.

• Hệ thống tưới tiêu nông nghiệp: Dễ dàng tháo lắp để di dời hoặc vệ sinh đường ống sau vụ mùa.

• Bể bơi và công viên nước: Môi trường nước chứa Clo cực kỳ kỵ kim loại nhưng lại tuyệt đối an toàn với nhựa PVC.

• Hệ thống lọc nước RO: Đảm bảo độ tinh khiết cho nguồn nước, không gây thôi nhiễm kim loại nặng.

Sai lầm phổ biến khi chọn bích ống PVC

Dưới đây là những "bài học xương máu" mà người mua thường gặp phải:

1. Nhầm lẫn tiêu chuẩn: Đây là lỗi phổ biến nhất. Khách hàng thường chỉ báo "mua mặt bích phi 90" mà quên mất hệ tiêu chuẩn JIS hay ANSI, dẫn đến việc phải đổi trả tốn thời gian.

2. Không sử dụng gioăng cao mêm: Nhiều người nghĩ chỉ cần siết thật chặt là kín, nhưng nhựa cứng tiếp xúc với nhựa cứng luôn có khe hở. Thiếu gioăng là nguyên nhân chính gây rò rỉ.

3. Siết bulong không đều: Việc siết quá mạnh một bên sẽ làm vênh mặt bích, gây nứt vỡ nhựa.

4. Sử dụng cho nước nóng: Lắp bích uPVC cho đường ống nước nóng sẽ khiến bích bị biến dạng nhanh chóng.

Hướng dẫn: Checklist chọn mặt bích PVC đúng kỹ thuật

Trước khi đặt hàng, hãy kiểm tra danh sách sau để đảm bảo độ chính xác:

• Đường kính ống: Ống của bạn phi bao nhiêu (60, 90, 114...)?

• Tiêu chuẩn kết nối: Hệ thống hiện tại đang dùng bích JIS, DIN hay ANSI?

• Áp suất vận hành: Áp suất thực tế là bao nhiêu bar (nên chọn bích có PN lớn hơn 1.2 lần áp suất thực)?

• Loại gioăng: Đã có gioăng cao su EPDM hoặc TEFLON đi kèm chưa?

• Môi trường: Có tiếp xúc trực tiếp với ánh nắng mặt trời hay hóa chất nồng độ cao không?

Lưu ý khi lắp đặt và bảo trì

Để tăng tuổi thọ cho hệ thống mặt bích PVC, hãy tuân thủ các nguyên tắc vàng:

• Siết bulong theo hình sao: Luôn siết các cặp bulong đối diện nhau để lực ép phân bổ đều, tránh làm nứt bích.

• Sử dụng keo dán chuyên dụng: Đảm bảo mối nối giữa ống và bích được làm sạch bằng dung môi trước khi dán.

• Kiểm tra rò rỉ định kỳ: Đặc biệt là tại các vị trí gần máy bơm có độ rung lắc cao.

• Tránh siết quá lực: Nhựa PVC có độ đàn hồi nhất định, việc dùng máy siết lực quá mạnh có thể làm "cháy" ren hoặc vỡ bích.

Giải đáp thắc mắc thường gặp (FAQ)

PVC flange chịu được áp lực bao nhiêu?

Thông thường, mặt bích PVC tiêu chuẩn chịu được áp lực từ 10 bar (PN10) đến 16 bar (PN16). Đối với các dòng nhựa dày đặc dụng, áp suất có thể cao hơn nhưng cần tham khảo tài liệu kỹ thuật của hãng.

PVC flange có dùng cho hóa chất không?

Có, nó cực kỳ bền với các loại axit loãng, kiềm và các dung dịch muối. Tuy nhiên, với các loại dung môi hữu cơ mạnh hoặc axit đậm đặc nhiệt độ cao, bạn nên cân nhắc chuyển sang vật liệu CPVC hoặc PVDF.

Nên chọn bích tiêu chuẩn JIS hay ANSI?

Điều này hoàn toàn phụ thuộc vào thiết bị bạn đang có. Nếu van hoặc máy bơm của bạn sản xuất theo chuẩn Nhật, hãy chọn JIS. Nếu theo chuẩn Mỹ, hãy chọn ANSI. Chúng không thể lắp lẫn cho nhau.

Kết luận

Sử dụng PVC flange là bước đi thông minh giúp doanh nghiệp vừa đảm bảo chất lượng kỹ thuật, vừa cắt giảm chi phí bảo trì do gỉ sét gây ra. Với đặc tính nhẹ, dễ lắp đặt và khả năng chống ăn mòn "trình độ chuyên gia", linh kiện này thực sự là giải pháp tối ưu cho mọi công trình dẫn lưu chất lỏng hiện nay.

Hãy nhớ rằng, chìa khóa của một hệ thống bền bỉ nằm ở việc chọn đúng tiêu chuẩn và lắp đặt đúng kỹ thuật. Đừng để một sai sót nhỏ trong việc chọn thông số bích làm ảnh hưởng đến tiến độ của toàn bộ dự án.
