Slip on welding flange: Giải pháp tối ưu chi phí và hiệu suất cho hệ thống đường ống

Vì sao slip on welding flange được dùng phổ biến trong công nghiệp?

Trong bối cảnh thi công các hệ thống đường ống công nghiệp hiện đại, việc cân bằng giữa ngân sách đầu tư (CAPEX) và tiến độ lắp đặt luôn là bài toán đau đầu của các kỹ sư. Thực tế, tại các công trường cần lắp đặt nhanh hoặc các hệ thống đòi hỏi phải thay thế, bảo trì định kỳ, việc lựa chọn phụ kiện kết nối đóng vai trò quyết định. Mặt bích Slip on welding chính là giải pháp "vàng" giải quyết triệt để các tình huống này nhờ khả năng căn chỉnh linh hoạt và chi phí vật tư cực kỳ hợp lý.

Tuy nhiên, trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy nhiều đơn vị vẫn chưa phân biệt rõ ràng sự khác biệt giữa Mặt bích Slip on welding với các dòng mặt bích khác như Weld Neck (bích cổ cao) hay Socket Weld (bích hàn bọc đúc). Việc nhầm lẫn này không chỉ gây lãng phí ngân sách mà còn có thể dẫn đến rủi ro rò rỉ nếu chọn sai áp suất định danh. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, ứng dụng và những lưu ý kỹ thuật để bạn có cái nhìn chính xác nhất về loại pipe flange phổ biến này.

Slip on welding flange là gì?

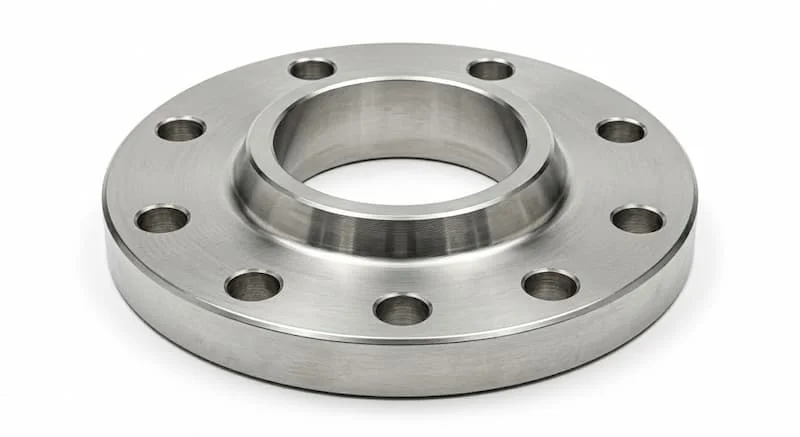

Về mặt kỹ thuật, slip on welding flange là mặt bích được thiết kế để trượt qua đầu ống trước khi hàn cố định. Khác với các loại mặt bích có phần cổ dài để hàn đối đầu, loại bích này có lỗ tâm (bore) lớn hơn đường kính ngoài (OD) của ống một chút, cho phép ống xuyên qua tâm bích một khoảng vừa đủ để thực hiện các đường hàn.

Cấu tạo và nguyên lý hoạt động

Một bộ Mặt bích Slip on welding tiêu chuẩn bao gồm các thành phần:

• Thân bích: Thường có dạng đĩa phẳng, chế tạo từ thép cacbon hoặc thép không gỉ.

• Lỗ tâm (Bore): Được gia công chính xác để ống có thể trượt vào dễ dàng nhưng không quá lỏng.

• Bề mặt làm kín (Sealing Face): Tùy chọn dạng RF (Raised Face - mặt lồi) hoặc FF (Flat Face - mặt phẳng).

Nguyên lý lắp đặt của nó dựa trên việc trượt ống vào bên trong thân bích. Sau khi căn chỉnh đồng tâm, kỹ thuật viên sẽ tiến hành hàn hai đường: một đường hàn fillet (hàn góc) ở mặt ngoài của bích và một đường hàn ở mặt trong (ngay tại đầu ống). Cách tiếp cận này giúp tăng gấp đôi độ kín khít và đảm bảo kết nối bền vững trước các rung động trung bình của hệ thống.

Vì sao gọi là “slip on”?

Tên gọi "Slip on" (trượt vào) phản ánh trực tiếp phương thức thi công. Trong khi loại Weld Neck yêu cầu phải vát mép (bevel) đầu ống và mặt bích để hàn đối đầu – một công việc đòi hỏi độ chính xác cực cao – thì Mặt bích Slip on welding chỉ cần trượt ống vào là xong. Điều này giúp giảm đáng kể thời gian căn chỉnh trên cao hoặc trong không gian hẹp, đồng thời cho phép thợ hàn điều chỉnh chiều dài đoạn ống một cách linh hoạt hơn.

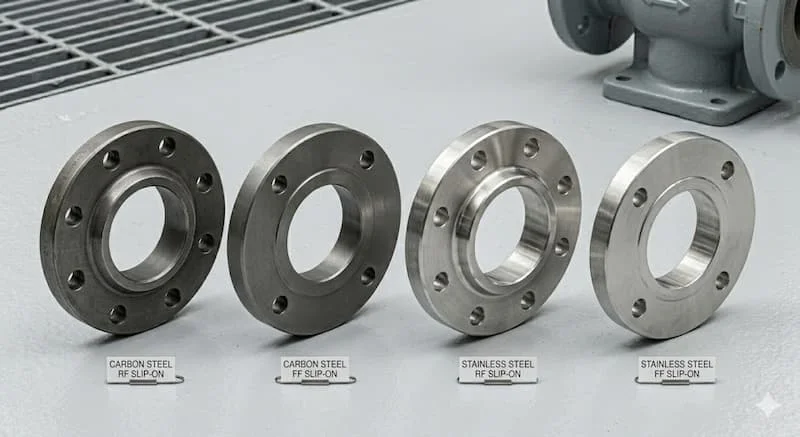

RF và FF trong slip on flange là gì?

Đây là hai kiểu bề mặt làm kín phổ biến nhất:

• RF (Raised Face): Có một phần gờ lồi lên ở khu vực đặt gioăng (gasket). Thiết kế này tập trung áp lực lên một diện tích nhỏ, giúp tăng khả năng làm kín, thường dùng cho áp suất từ Class 150 trở lên.

• FF (Flat Face): Bề mặt hoàn toàn phẳng. Loại này thường dùng khi mặt bích được kết nối với các thiết bị bằng gang (như bơm, van gang) để tránh hiện tượng nứt vỡ khi siết bu lông quá chặt.

Các loại slip on welding flange phổ biến

Dựa trên nhu cầu đa dạng của thị trường, mặt bích trượt được sản xuất với dải thông số rất rộng, từ dân dụng đến dầu khí.

Phân loại theo tiêu chuẩn kỹ thuật

Việc chọn đúng tiêu chuẩn là bắt buộc để đảm bảo các lỗ bu lông khớp nhau hoàn toàn:

• ANSI / ASME (Mỹ): Phổ biến nhất là chuẩn B16.5, dùng cho các hệ thống lọc hóa dầu, khí nén cao áp.

• JIS (Nhật Bản): Thường gặp trong các dự án của Nhật hoặc Hàn Quốc như JIS 10K, 20K.

• DIN (Đức) / EN (Châu Âu): Sử dụng các ký hiệu PN (như PN10, PN16) cho các hệ thống cấp thoát nước và nhiệt điện.

Phân loại theo vật liệu

Vật liệu quyết định khả năng chịu nhiệt và chống ăn mòn của pipe flange:

• Carbon Steel (Thép cacbon): Như A105, thường được sơn đen hoặc mạ kẽm. Ưu điểm là giá rẻ, chịu áp tốt nhưng dễ gỉ sét nếu không được bảo vệ.

• Stainless Steel (Inox 304/316): Chuyên dùng cho thực phẩm, dược phẩm hoặc hóa chất. Inox 316 có thêm Molypden giúp chống ăn mòn muối biển vượt trội.

Phân loại theo áp suất (Pressure Class)

• Class 150 & 300: Chiếm 80% thị phần ứng dụng nhờ khả năng đáp ứng tốt các hệ thống hơi nóng, nước và dầu nhẹ.

• Class 600: Dùng cho các hệ thống đặc thù cần độ dày thân bích lớn để chịu tải trọng cơ học cao hơn.

Thông số kỹ thuật quan trọng của Mặt bích Slip on welding

Để đặt hàng hoặc thiết kế chính xác, bạn cần quan tâm đến bảng thông số sau (Dành cho chuẩn ASME B16.5):

Lưu ý: ID lỗ tâm của Mặt bích Slip on welding luôn phải lớn hơn OD thực tế của ống (ví dụ ống DN50 có OD là 60.3mm thì bích có bore là 61.7mm) để đảm bảo ống trượt vào dễ dàng.

Slip on flange khác gì weld neck flange?

Đây là câu hỏi kinh điển trong ngành cơ khí. Dưới đây là bảng so sánh trực quan:

Vì sao slip on flange có giá rẻ hơn?

Thiết kế của nó đơn giản hơn nhiều, không có phần cổ (hub) dài và thuôn như Weld Neck. Việc gia công ít phức tạp giúp tiết kiệm vật liệu phôi thép và giảm thời gian đứng máy CNC. Chính vì vậy, nhiều nhà máy chọn slip on flange để tối ưu CAPEX cho các hệ thống đường ống quy mô lớn nhưng không quá khắc nghiệt về áp suất.

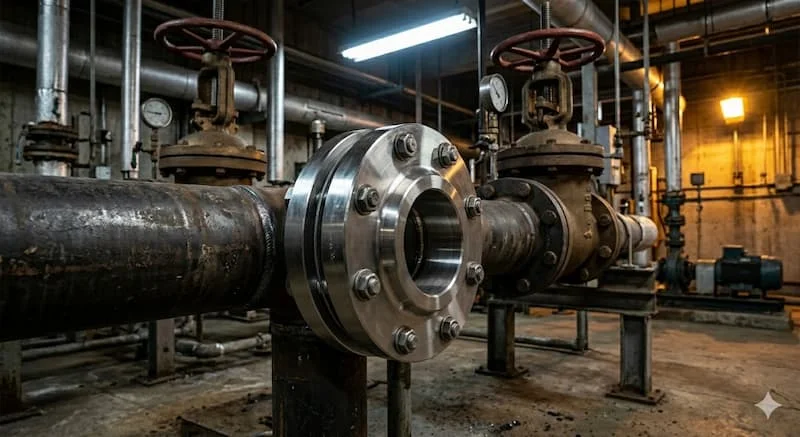

Ứng dụng thực tế: Mặt bích Slip on welding được dùng ở đâu?

Nhờ tính đa năng, loại pipe flange này hiện diện trong:

• Hệ thống HVAC & Cấp nước: Các đường ống dẫn nước lạnh, nước cứu hỏa tòa nhà.

• Khí nén công nghiệp: Trong các nhà máy dệt, sản xuất linh kiện điện tử.

• Hóa chất nhẹ & Thực phẩm: Dùng bích inox 304 để đảm bảo vệ sinh.

• Dầu khí hạ nguồn: Các trạm phân phối xăng dầu, nơi áp suất đã được hạ xuống mức an toàn.

Khi nào không nên dùng slip on flange?

Đừng để giá rẻ đánh lừa trong những trường hợp nguy hiểm. Bạn không nên dùng loại bích này cho:

1. Áp lực cực cao: Trên Class 900, ứng suất tập trung tại mối hàn fillet rất dễ gây nứt.

2. Nhiệt độ quá lớn: Sự giãn nở nhiệt không đồng đều giữa bích và ống có thể làm hở đường hàn trong.

3. Hệ thống rung động mạnh: Độ bền mỏi (fatigue) thấp khiến nó dễ bị phá hủy sau thời gian ngắn vận hành.

Những sai lầm thường gặp và checklist lắp đặt

Sai lầm phổ biến:

• Hàn không đủ độ ngấu (Penetration): Chỉ hàn sơ sài mặt ngoài khiến mặt bích dễ bị vặn vẹo dưới áp suất.

• Chọn sai Pressure Class: Dùng bích Class 150 cho hệ thống PN25 (tương đương Class 300) dẫn đến nứt bích hoặc đứt bu lông.

• Dùng sai Gasket: Kết hợp mặt bích RF với gioăng của mặt bích FF hoặc ngược lại.

Checklist chọn mua:

1. Lưu chất là gì? (Nước dùng thép cacbon, hóa chất dùng SS316).

2. Áp lực bao nhiêu? (Tra chuẩn Class hoặc PN tương ứng).

3. Tiêu chuẩn bích là gì? (ANSI, JIS hay DIN để khớp lỗ bu lông).

4. Mặt sealing: RF (lồi) để kín hơn hay FF (phẳng) để khớp với van gang?

Hướng dẫn lắp đặt kỹ thuật:

• Bước 1: Lau sạch đầu ống và lỗ tâm mặt bích.

• Bước 2: Trượt bích vào ống, đảm bảo khoảng cách từ đầu ống đến mặt bích đúng theo quy định (thường bằng độ dày thành ống + 3mm).

• Bước 3: Hàn mặt trong trước để cố định định vị, sau đó mới hàn mặt ngoài.

• Bước 4: Siết bu lông theo sơ đồ đối xứng (star pattern) để lực ép gioăng đều nhất.

Câu hỏi thường gặp (FAQ)

1. Slip on flange có cần hàn 2 mặt không?

Bắt buộc. Việc hàn cả trong lẫn ngoài không chỉ để kín khí/nước mà còn để đảm bảo mặt bích không bị trượt hoặc biến dạng dưới tải trọng của đường ống.

2. Inox 304 hay 316 tốt hơn cho slip on flange?

Inox 316 tốt hơn về khả năng chống ăn mòn nhưng giá cao hơn khoảng 30-50%. Nếu hệ thống chỉ là nước sạch hoặc khí nén sạch, 304 là đủ dùng.

3. RF và FF loại nào phổ biến hơn?

RF chiếm ưu thế tuyệt đối trong công nghiệp nhờ khả năng ép gioăng tốt hơn, ngăn ngừa rò rỉ hiệu quả ở áp suất cao.

Slip on welding flange có phải lựa chọn tối ưu?

Tổng kết lại, slip on welding flange là sự lựa chọn không thể thay thế khi bạn cần một hệ thống đường ống thi công nhanh, chi phí thấp và dễ bảo trì. Với khả năng tương thích với hầu hết các loại pipe flange khác trên thị trường, nó mang lại sự linh hoạt tối đa cho đơn vị thi công.

Tuy nhiên, "của rẻ" chỉ bền khi được dùng đúng chỗ. Hãy luôn kiểm tra kỹ áp suất và nhiệt độ vận hành trước khi quyết định xuống tiền. Việc chọn đúng Pressure Class và vật liệu chuẩn sẽ giúp bạn tránh được những thảm họa rò rỉ và chi phí bảo trì khổng lồ trong tương lai.
