Flange 150 là gì? Giải mã tiêu chuẩn Class 150 trong hệ thống đường ống

Trong lĩnh vực cơ khí và thi công đường ống công nghiệp, 150 flange là một trong những linh kiện kết nối được sử dụng rộng rãi nhất. Tuy nhiên, đối với những người mới tiếp cận hoặc bộ phận thu mua vật tư, các ký hiệu như ANSI 150, Class 150 hay ANSI 150 flange thường gây ra không ít sự nhầm lẫn tai hại.

Một lỗi phổ biến là người dùng thường mặc định con số "150" đại diện cho kích thước đường ống DN150 hoặc áp lực làm việc định danh là 150 bar. Thực tế, việc hiểu sai bản chất của class 150 flange có thể dẫn đến những hậu quả nghiêm trọng: từ việc không khớp lỗ bulong, gây rò rỉ lưu chất cho đến nguy cơ mất an toàn áp lực, làm nứt vỡ hệ thống vận hành. Bài viết này sẽ phân tích chuyên sâu về định nghĩa, thông số kỹ thuật và cách phân biệt chính xác loại mặt bích này theo tiêu chuẩn quốc tế.

Flange 150 là gì?

Để trả lời câu hỏi flange 150 là gì, chúng ta cần hiểu về hệ thống tiêu chuẩn kỹ thuật của Hoa Kỳ. 150 flange là loại mặt bích được sản xuất và kiểm định theo tiêu chuẩn ANSI/ASME (thường là ASME B16.5), với cấp áp lực được định danh là Class 150.

Ý nghĩa thực sự của con số "150"

Nhiều người lầm tưởng 150 là kích thước hoặc áp suất tối đa tính bằng bar. Tuy nhiên, trong hệ tiêu chuẩn Mỹ:

• Không phải DN150: Mặt bích Class 150 có đầy đủ các kích thước từ nhỏ (1/2 inch) đến rất lớn (24 inch hoặc hơn).

• Không phải 150 bar: 150 bar là mức áp suất cực cao, vượt xa khả năng của Class 150.

• Bản chất: Đây là một Pressure Class (Cấp áp suất danh nghĩa). Nó là một chỉ số không đơn vị dùng để phân loại khả năng chịu tải áp lực của mặt bích dựa trên vật liệu và nhiệt độ làm việc.

Tiêu chuẩn liên quan và áp lực thực tế

Các dòng ANSI 150 flange tuân thủ nghiêm ngặt các bộ tiêu chuẩn như ASME B16.5 (cho kích thước dưới 24") hoặc ASME B16.47 (cho kích thước lớn). Khả năng chịu áp thực tế của Class 150 thường dao động trong khoảng 150 PSI đến 285 PSI (tương đương 10 đến 20 bar) ở nhiệt độ môi trường. Khi nhiệt độ tăng lên, khả năng chịu áp của mặt bích sẽ giảm xuống đáng kể theo bảng tra kỹ thuật của ASME.

Cấu tạo và nguyên lý hoạt động của flange class 150

Một bộ class 150 flange đạt chuẩn có cấu tạo cơ bản gồm: thân mặt bích, các lỗ bulong được phân bổ chính xác trên vòng tròn tâm lỗ (PCD), và bề mặt làm kín (Sealing Face).

Hầu hết các mặt bích Class 150 hiện nay sử dụng kiểu mặt Raised Face (RF) – tức là có một phần gờ cao lên ở giữa. Mục đích của thiết kế này là để tập trung lực ép lên một diện tích nhỏ hơn của gioăng làm kín, từ đó tăng cường khả năng chống rò rỉ dưới tác động của áp suất.

Nguyên lý làm kín

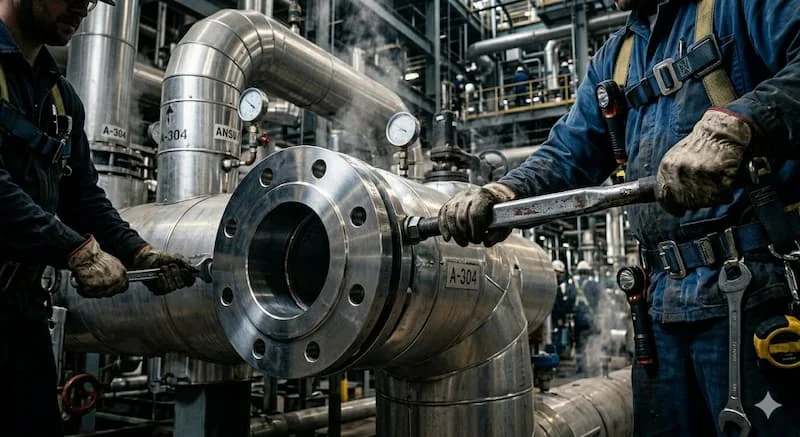

Nguyên lý hoạt động dựa trên sự liên kết giữa hai mặt bích thông qua hệ thống bulong siết chặt. Khi siết bulong, lực nén được truyền qua thân bích tới gioăng (Gasket). Gioăng sẽ biến dạng và điền đầy vào các rãnh siêu nhỏ trên bề mặt RF, tạo ra rào cản ngăn lưu chất thoát ra ngoài.

Vì sao phải chọn đúng Pressure Class?

Mỗi cấp áp lực (Class 150, 300, 600...) có thiết kế hoàn toàn khác nhau về:

• Độ dày thân bích: Class càng cao, thân bích càng dày để tránh biến dạng.

• Hệ thống bulong: Số lượng lỗ và đường kính bulong của Class 150 không thể lắp lẫn với các Class khác dù có cùng kích thước ống.

• An toàn hệ thống: Việc dùng sai Class áp lực cho các thiết bị như van công nghiệp, máy bơm hay bồn áp lực sẽ gây ra rủi ro cháy nổ hoặc hỏng hóc thiết bị cực kỳ nguy hiểm.

Thông số kỹ thuật của 150 flange

Để lựa chọn chính xác 150 flange, kỹ sư cần nắm rõ bảng thông số kích thước hình học. Các thông số này được chuẩn hóa để đảm bảo tính lắp lẫn trên toàn thế giới.

1. NPS (Nominal Pipe Size): Kích thước ống định danh (tính bằng inch).

2. Outside Diameter (O.D): Đường kính ngoài tổng thể của mặt bích.

3. Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong.

4. Number of Holes: Số lượng lỗ bulong (luôn là số chẵn: 4, 8, 12, 16...).

5. Thickness: Độ dày của thân bích (không bao gồm phần gờ RF).

Vật liệu và kiểu bề mặt làm kín

Vật liệu là yếu tố quyết định độ bền và môi trường sử dụng:

• Thép Carbon (A105): Phổ biến nhất trong công nghiệp dầu khí, hơi nước.

• Inox (SS304, SS316): Chống ăn mòn, dùng trong thực phẩm, hóa chất.

• Nhựa (PVC, CPVC): Sử dụng cho các hệ thống xử lý nước hoặc hóa chất nhẹ.

Về kiểu mặt làm kín, bên cạnh RF phổ biến, còn có FF (Flat Face) dùng cho mặt bích nhựa hoặc gang để tránh gãy bích khi siết, và RTJ (Ring Type Joint) dùng cho các ứng dụng áp lực rất cao.

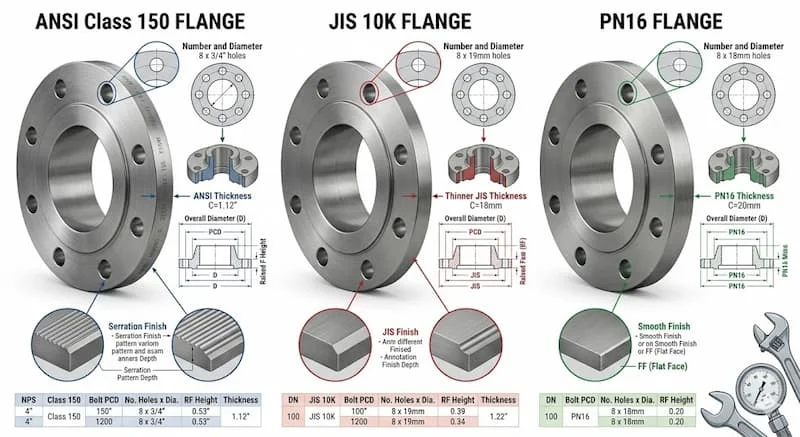

So sánh 150 flange với PN16 và JIS 10K

Đây là ba hệ tiêu chuẩn phổ biến nhất tại thị trường Việt Nam. Việc hiểu sự khác biệt giữa chúng là bắt buộc để tránh mua nhầm hàng.

Tại sao không nên thay thế tùy ý?

Dù áp lực của Class 150 và PN16 hoặc JIS 10K có vẻ tương đồng ở mức quanh 10-16 bar, nhưng PCD (khoảng cách tâm lỗ) của chúng hoàn toàn khác nhau. Bạn sẽ không thể xỏ bulong qua nếu cố tình lắp một chiếc van chuẩn ANSI vào đường ống chuẩn JIS. Điều này dẫn đến tình trạng "râu ông nọ chắp cằm bà kia", gây rò rỉ nghiêm trọng và mất an toàn hệ thống.

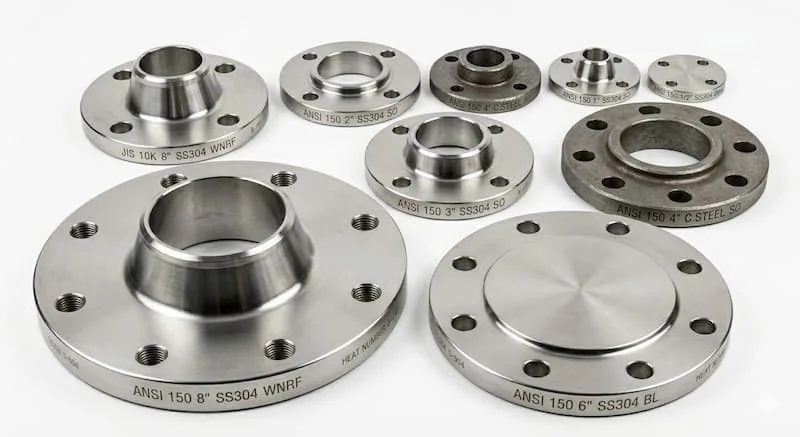

Các loại flange class 150 phổ biến hiện nay

Tùy vào phương thức kết nối với đường ống, 150 flange được chia thành các loại chính:

1. Slip On 150 flange (Mặt bích hàn trượt)

Loại này có lỗ trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong. Đây là loại dễ thi công nhất, giá thành rẻ, phù hợp cho hầu hết các hệ thống nước, khí thông thường.

2. Welding Neck 150 flange (Mặt bích hàn cổ)

Đặc trưng bởi phần cổ dài. Khi lắp đặt, cổ bích được hàn đối đầu với ống. Ưu điểm lớn nhất của nó là chịu được rung động và nhiệt độ biến thiên tốt, thường thấy trong các nhà máy dầu khí.

3. Blind 150 flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để chặn cuối đường ống. Nó đóng vai trò như một chiếc nắp đậy nhưng có khả năng chịu áp lực cao và dễ dàng tháo mở để vệ sinh.

4. Socket Weld 150 flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một khấc lồi bên trong mặt bích và hàn ở phía ngoài. Socket weld flange thường dùng cho các đường ống có kích thước nhỏ (thường dưới 2") nhưng yêu cầu áp lực cao và độ kín tuyệt đối.

5. Threaded 150 flange (Mặt bích ren)

Kết nối bằng ren, không cần hàn. Loại này cực kỳ hữu ích trong các khu vực dễ cháy nổ, nơi mà việc hàn điện bị nghiêm cấm.

Sai lầm thường gặp khi chọn 150 flange

Trong thực tế, ngay cả những kỹ thuật viên lâu năm cũng có thể mắc phải những sai sót sau:

1. Nhầm lẫn Class 150 với DN150: Đây là lỗi sơ đẳng nhất. Luôn nhớ rằng Class 150 là cấp áp lực, không phải kích thước ống.

2. Bỏ qua nhiệt độ vận hành: Một mặt bích thép A105 Class 150 có thể chịu được 285 PSI ở 38°C, nhưng khi nhiệt độ lên tới 400°C, nó chỉ còn chịu được khoảng 65 PSI. Việc không tính hệ số giảm áp theo nhiệt độ là nguyên nhân gây vỡ bích.

3. Chọn sai kiểu bề mặt (Sealing Face): Lắp một mặt bích RF vào một mặt bích FF (thường thấy ở các thân van gang) có thể làm nứt mặt bích gang khi siết quá lực do khoảng hở ở phần rìa.

4. Sử dụng vật liệu Inox 304 cho môi trường Clorua: Inox 304 rất tốt nhưng dễ bị ăn mòn điểm trong môi trường có nồng độ muối hoặc Clo cao. Trong trường hợp này, Inox 316 mới là lựa chọn đúng đắn.

Hậu quả của những sai lầm này không chỉ là xì lưu chất, hỏng gioăng mà còn làm dừng toàn bộ dây chuyền sản xuất, gây thiệt hại kinh tế cực lớn.

Checklist chọn 150 flange đúng kỹ thuật

Để đảm bảo chọn đúng loại 150 flange, hãy thực hiện theo checklist sau:

• Xác định môi chất: Lưu chất là nước, hơi nóng, dầu hay hóa chất ăn mòn? (Quyết định vật liệu).

• Kiểm tra áp suất & nhiệt độ: Áp suất làm việc tối đa (Working Pressure) và nhiệt độ thực tế là bao nhiêu?

• Xác nhận tiêu chuẩn: Hệ thống đang dùng chuẩn ANSI/ASME hay DIN/JIS?

• Chọn kiểu kết nối: Hàn trượt (Slip-on), hàn cổ (WN) hay hàn bọc đúc (socket weld flange)?

• Kiểm tra Schedule (Độ dày ống): Đặc biệt quan trọng với bích hàn cổ để đảm bảo lỗ trong bích bằng với lỗ trong ống.

• Phụ kiện đi kèm: Chọn gioăng và bulong phải cùng tiêu chuẩn Class 150 để đảm bảo độ khít.

Câu hỏi thường gặp (FAQ) về 150 flange

1. Flange 150 chịu được áp lực tối đa bao nhiêu bar?

Ở nhiệt độ thường, nó chịu được khoảng 19-20 bar. Tuy nhiên, áp lực làm việc an toàn phổ biến thường được tính toán quanh mức 10-15 bar để đảm bảo độ bền lâu dài.

2. Làm sao để phân biệt nhanh mặt bích ANSI 150 và JIS 10K?

Cách nhanh nhất là đếm số lỗ bulong ở các size đặc biệt và đo khoảng cách tâm lỗ (PCD). Bích ANSI thường dày hơn và có thông số dập nổi "150#" hoặc "Class 150" trên vành bích.

3. RF và FF khác nhau như thế nào?

RF (Raised Face) có phần gờ nhô lên ở giữa để ép gioăng tốt hơn. FF (Flat Face) là mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang hoặc nhựa để tránh ứng suất gây nứt bề mặt.

4. Tại sao gọi là Class 150 mà không gọi là 150 PSI?

Vì khả năng chịu áp của nó thay đổi theo nhiệt độ và vật liệu. Gọi là "Class" để chỉ một nhóm thông số kỹ thuật đã được ASME chuẩn hóa cho nhiều điều kiện vận hành khác nhau.

Kết luận: Hiểu đúng 150 flange để chọn đúng cho hệ thống

Việc nắm vững kiến thức về 150 flange không chỉ giúp bạn tránh được những sai sót trong khâu thu mua mà còn trực tiếp bảo vệ an toàn cho hệ thống và nhân sự vận hành. Hãy nhớ rằng, Class 150 là một tiêu chuẩn áp lực khắt khe của hệ ANSI/ASME, đòi hỏi sự chính xác tuyệt đối từ khâu chọn vật liệu đến phương thức lắp đặt.

Sử dụng đúng loại class 150 flange sẽ giúp hệ thống của bạn vận hành trơn tru, giảm thiểu rò rỉ và kéo dài tuổi thọ cho các thiết bị đắt tiền như máy bơm và van.
