Flange class là gì? Tại sao thông số này quyết định sự an toàn của đường ống?

Trong quá trình thiết kế, lắp đặt hay thu mua vật tư cho các dự án công nghiệp, chúng ta thường xuyên gặp phải các thuật ngữ như Class 150, Class 300 hay Class 600. Tuy nhiên, đối với nhiều người, đặc biệt là những ai mới gia nhập ngành cơ khí đường ống, câu hỏi Pressure Class thực chất là gì vẫn thường gây ra nhiều bối rối.

Một sai lầm kinh điển là người dùng thường nhầm lẫn "Class" với kích thước đường ống (DN) hoặc kích thước phủ bì của mặt bích. Thực tế, việc hiểu sai bản chất của pressure class flange có thể dẫn đến những thảm họa kỹ thuật nghiêm trọng. Nếu chọn class thấp hơn áp suất thực tế, mặt bích có thể bị nứt, vỡ, gây rò rỉ hóa chất hoặc hơi nóng dưới áp lực cao, đe dọa trực tiếp đến tính mạng con người và tài sản. Bài viết này sẽ phân tích chi tiết về ansi Pressure Class, giúp bạn có cái nhìn chuyên sâu để đưa ra lựa chọn kỹ thuật chính xác nhất.

Flange class là gì?

Để định nghĩa một cách chính xác, flange class (hay còn gọi là Pressure Class) là cấp áp suất danh nghĩa của mặt bích được quy định theo các tiêu chuẩn quốc tế, phổ biến nhất là tiêu chuẩn ANSI/ASME của Hoa Kỳ (như ASME B16.5 hoặc ASME B16.47).

Bản chất của ký hiệu "Class"

"Class" không phải là một con số đo lường đơn lẻ mà là một hệ thống phân loại thể hiện:

• Khả năng chịu áp lực: Khối lượng tải trọng mà mặt bích có thể chịu đựng được trên một đơn vị diện tích.

• Khả năng chịu nhiệt: Khả năng duy trì cấu trúc cơ học khi môi trường lưu chất nóng lên.

Lưu ý quan trọng: Class không phải là kích thước DN (ví dụ: Class 150 không có nghĩa là đường ống phi 150mm). Nó cũng không đại diện cho một mức PSI cố định ở mọi điều kiện, bởi khả năng chịu áp của mặt bích sẽ thay đổi dựa trên vật liệu chế tạo và nhiệt độ vận hành thực tế.

Các Class phổ biến trong tiêu chuẩn ASME

Hiện nay, trong công nghiệp thường sử dụng các dải Class chuẩn hóa sau:

• Class 150, 300, 400, 600, 900, 1500, và 2500.

  Việc phân chia này giúp các kỹ sư dễ dàng đồng bộ hóa toàn bộ hệ thống từ van, máy bơm đến đường ống theo một cấp áp lực duy nhất.

Nguyên lý pressure class hoạt động như thế nào?

Tại sao chúng ta không dùng một loại mặt bích duy nhất cho mọi hệ thống? Câu trả lời nằm ở tính kinh tế và an toàn kỹ thuật. Các hệ thống công nghiệp hiện đại thường vận hành ở điều kiện khắc nghiệt: áp lực cực cao và nhiệt độ biến thiên liên tục. Mặt bích phải đủ độ bền để không bị biến dạng hoặc "há miệng" gây rò rỉ.

Mối quan hệ giữa Áp suất – Nhiệt độ – Vật liệu

Đây là "tam giác vàng" trong kỹ thuật đường ống. Một chiếc mặt bích Class 150 làm từ thép carbon (A105) sẽ có khả năng chịu áp khác với mặt bích Class 150 làm từ inox (SS316).

Ví dụ thực tế:

Ở nhiệt độ môi trường (khoảng 38°C), mặt bích Class 150 có thể chịu được áp lực khoảng 285 PSI. Tuy nhiên, nếu nhiệt độ tăng lên đến 400°C, khả năng chịu áp an toàn của nó giảm mạnh xuống chỉ còn khoảng 65 PSI. Ngược lại, Class 300 có thiết kế dày hơn, sử dụng nhiều bulong hơn, cho phép nó chịu được áp lực lên đến hơn 700 PSI ở nhiệt độ thường.

Vai trò bảo vệ hệ thống

Pressure class đóng vai trò như một "hàng rào an toàn". Khi chọn đúng Class, bạn đảm bảo rằng mặt bích sẽ không bị mỏi kim loại, nứt vỡ dưới tác động của búa nước hoặc sự giãn nở nhiệt, ngăn ngừa triệt để các tai nạn cháy nổ trong nhà máy.

Phân loại Pressure Class phổ biến hiện nay

Việc lựa chọn Pressure Class phụ thuộc hoàn toàn vào yêu cầu của ứng dụng thực tế. Dưới đây là cách phân loại dựa trên mục đích sử dụng:

1. Class 150: Là loại phổ biến nhất, dùng cho các hệ thống nước sạch, HVAC (điều hòa không khí), PCCC và các đường ống áp suất thấp trong dân dụng hoặc công nghiệp nhẹ.

2. Class 300: Thường xuất hiện trong các nhà máy lọc dầu, hệ thống dẫn khí nén công suất lớn hoặc các vị trí gần máy bơm có độ rung lắc vừa phải.

3. Class 600: Dành cho các hệ thống hơi nóng (steam) áp lực cao, đường ống dẫn dầu thô hoặc hóa chất đặc thù.

4. Class 900 – 2500: Đây là những dòng siêu áp suất. Chúng được ứng dụng trong các nhà máy nhiệt điện, năng lượng nguyên tử hoặc các giàn khoan dầu khí ngoài khơi, nơi áp lực có thể phá hủy các loại vật liệu thông thường.

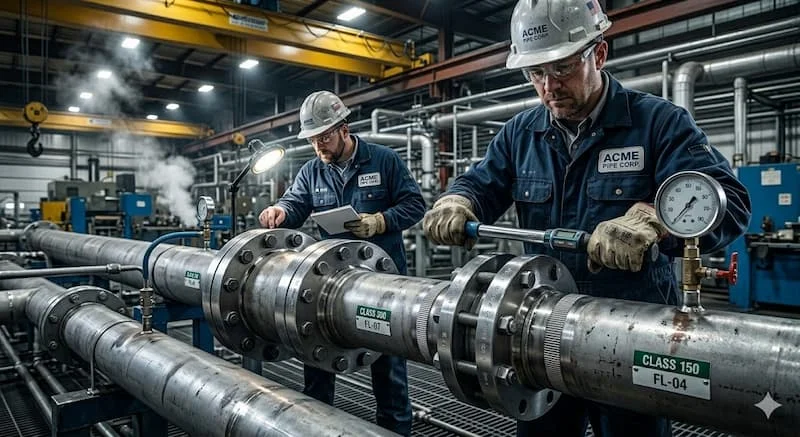

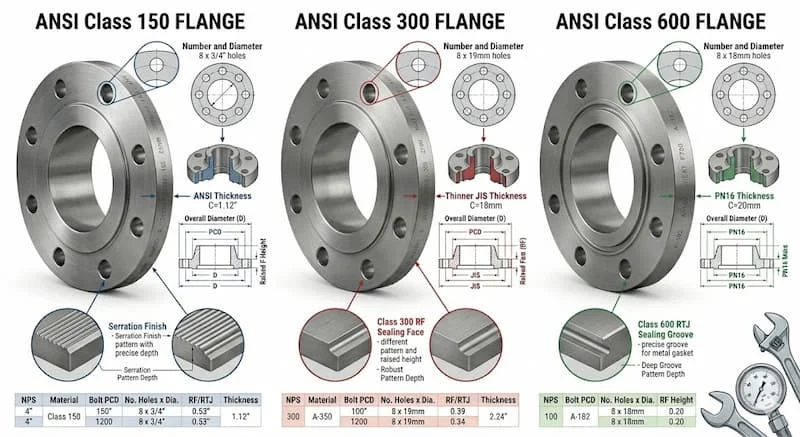

Tại sao Class càng cao thì mặt bích càng dày?

Để chịu được áp lực lớn, nhà sản xuất phải tăng độ dày của vành bích, tăng kích thước và số lượng lỗ bulong. Một mặt bích Class 150 có thể chỉ cần 4 lỗ bulong, nhưng cùng kích thước ống đó ở Class 600 có thể cần tới 8 hoặc 12 lỗ bulong với đường kính lớn hơn nhiều để đảm bảo lực ép kín.

Thông số kỹ thuật của Pressure Class

Khi tra cứu catalogue về mặt bích, bạn cần quan tâm đến các thông số kỹ thuật đi kèm với Pressure Class để đảm bảo tính lắp lẫn:

• Pressure Rating: Áp suất làm việc cho phép ở từng mức nhiệt độ.

• NPS/DN: Kích thước định danh của đường ống tương ứng.

• Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong (thông số này thay đổi theo Class).

• Sealing Face (Kiểu bề mặt): Thường là RF (gờ lồi), FF (mặt phẳng) hoặc RTJ (rãnh vòng cho áp lực cao).

Vật liệu và kiểu dáng:

Vật liệu phổ biến gồm thép carbon A105, thép không gỉ SS304/316, hoặc nhựa PVC cho các ứng dụng hóa chất nhẹ. Các kiểu bích như Slip On, Welding Neck hay Blind Flange đều có các tùy chọn Class tương ứng để phù hợp với yêu cầu hàn nối hoặc bịt kín đầu ống.

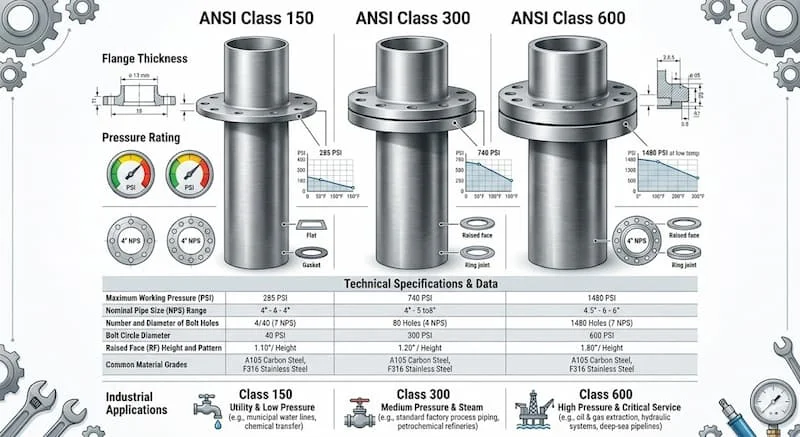

So sánh flange class với PN và JIS K

Tại thị trường Việt Nam, chúng ta thường gặp ba hệ tiêu chuẩn đối kháng nhau. Việc hiểu sự khác biệt giữa chúng là cực kỳ quan trọng để tránh mua nhầm hàng không lắp được:

Vì sao không nên lắp lẫn?

Mặc dù bạn có thể thấy pn16 flange có áp suất làm việc gần tương đương với Class 150, nhưng kích thước hình học như đường kính ngoài, PCD và số lỗ bulong là hoàn toàn khác nhau. Việc cố tình "độ chế" để lắp lẫn các tiêu chuẩn này sẽ dẫn đến tình trạng rò rỉ hệ thống, thậm chí làm hỏng thiết bị đi kèm như van hoặc máy bơm.

Tại sao pressure class ảnh hưởng trực tiếp đến độ an toàn?

Việc chọn sai Pressure Class thường dẫn đến hai thái cực tiêu cực:

1. Nếu chọn Class quá thấp

Đây là lỗi nguy hiểm nhất. Mặt bích sẽ bị quá tải áp lực dẫn đến nứt, biến dạng và xì lưu chất. Nếu đó là hơi nóng hoặc hóa chất axit, hậu quả đối với người vận hành là không thể lường trước. Việc dừng hệ thống để thay thế cũng tiêu tốn chi phí gấp nhiều lần so với đầu tư đúng ngay từ đầu.

2. Nếu chọn Class quá cao

Ngược lại, chọn Class quá cao so với nhu cầu thực tế (ví dụ dùng Class 600 cho hệ thống nước sinh hoạt) sẽ gây lãng phí ngân sách cực lớn. Mặt bích Class cao nặng hơn, chiếm không gian hơn và đòi hỏi bulong, gioăng đắt tiền hơn, gây khó khăn cho việc thi công lắp đặt.

Cách chọn tối ưu: Hãy căn cứ vào áp suất làm việc thực tế, cộng thêm hệ số an toàn (thường là 1.5 - 2 lần áp suất hoạt động) và đối chiếu với biểu đồ nhiệt độ của vật liệu để chọn Class phù hợp nhất.

Sai lầm phổ biến khi chọn Pressure Class

Dưới đây là checklist những lỗi mà ngay cả các kỹ sư dày dạn kinh nghiệm đôi khi vẫn mắc phải:

• Nhầm Class với DN: Luôn nhớ Class là thông số áp lực, không phải kích thước lỗ ống.

• Quên tính đến nhiệt độ: Đừng chỉ nhìn vào con số áp lực ở 20°C. Nếu hệ thống của bạn dẫn dầu nóng 200°C, khả năng chịu áp của mặt bích đã bị suy giảm đáng kể.

• Chọn sai vật liệu: Dùng bích thép cho môi trường axit chỉ vì Class áp lực đáp ứng được. Kim loại sẽ bị ăn mòn và gây hỏng bích từ bên trong.

• Không kiểm tra tiêu chuẩn đồng bộ: Mua van chuẩn ANSI Class 150 nhưng lại mua mặt bích chuẩn JIS 10K. Kết quả là không thể lắp ráp được tại hiện trường.

Checklist chọn Pressure Class đúng kỹ thuật

Để đảm bảo chọn đúng mặt bích cho dự án, bạn nên tuân thủ quy trình sau:

1. Xác định áp suất làm việc (Working Pressure): Áp suất vận hành thường xuyên và áp suất đỉnh (Peak Pressure).

2. Kiểm tra nhiệt độ: Nhiệt độ thấp nhất và cao nhất mà lưu chất đạt tới.

3. Xác định tiêu chuẩn chung của hệ thống: Dự án đang dùng chuẩn ANSI (Mỹ), DIN (Đức) hay JIS (Nhật)?

4. Chọn Pressure Class phù hợp: 150, 300 hay 600 dựa trên bảng tra ASME.

5. Chọn vật liệu (Material): Căn cứ vào tính chất ăn mòn của lưu chất.

6. Kiểm tra phụ kiện: Đảm bảo gioăng (gasket) và bulong phải đồng bộ về Class với mặt bích để đảm bảo độ kín khít tuyệt đối.

Câu hỏi thường gặp về Pressure Class (FAQ)

1. Class 150 có thể chịu được tối đa bao nhiêu áp lực?

Tùy thuộc vào vật liệu, thông thường Class 150 chịu được khoảng 285 PSI (19.6 bar) ở nhiệt độ phòng. Khi nhiệt độ lên tới 400°C, nó chỉ chịu được khoảng 65 PSI.

2. Tôi có thể thay Class 300 bằng Class 150 không?

Tuyệt đối không nếu áp lực hệ thống vượt quá giới hạn của Class 150. Ngược lại, có thể dùng Class 300 thay cho Class 150 (về mặt chịu áp) nhưng sẽ gặp vấn đề về lắp lẫn (sai lệch kích thước bulong) và lãng phí chi phí.

3. Flange class có ảnh hưởng đến độ dày của mặt bích không?

Có. Class càng cao thì thân bích càng dày và vành bích càng lớn để chịu được lực siết bulong và áp suất lưu chất.

4. ANSI Class và PN (ví dụ pn16 flange) có thay thế cho nhau được không?

Không thể thay thế trực tiếp vì chúng khác nhau về tiêu chuẩn lỗ bulong và kích thước hình học, mặc dù áp suất chịu đựng có thể tương đương.

Kết luận: Hiểu đúng flange class để chọn đúng mặt bích

Việc nắm vững kiến thức về flange class không chỉ là yêu cầu về mặt kỹ thuật mà còn là trách nhiệm đối với sự an toàn của toàn bộ công trình. Chọn đúng cấp áp lực giúp hệ thống vận hành bền bỉ, không rò rỉ và tối ưu hóa chi phí đầu tư.

Đừng để những sai sót nhỏ về thông số dẫn đến những tổn thất lớn về vận hành. Hãy luôn kiểm tra kỹ lưỡng bảng Pressure Rating trước khi đưa ra quyết định thu mua hoặc lắp đặt.
