Công Suất Bơm Chữa Cháy: Cách Tính Toán Chính Xác Để Nghiệm Thu PCCC Thành Công

Đã bao giờ bạn chứng kiến một công trình xây dựng hàng tỷ đồng bị từ chối nghiệm thu PCCC chỉ vì áp lực nước tại đầu phun không đạt chuẩn? Hay trong những buổi diễn tập thực tế, máy bơm dù nổ máy nhưng nước chỉ chảy nhỏ giọt ở tầng cao nhất?

Vấn đề không nằm ở vận may, mà nằm ở việc chọn sai Fire pump power. Nhiều chủ đầu tư vẫn đang chọn bơm theo kiểu "đoán mò" hoặc dựa trên kinh nghiệm cũ mà không hiểu rõ các biến số kỹ thuật thực tế. Chỉ cần sai Fire pump power, toàn bộ hệ thống PCCC có thể trở nên vô dụng khi cần thiết nhất. Bài viết này sẽ phân tích chuyên sâu cách xác định thông số này dựa trên tiêu chuẩn kỹ thuật hiện hành.

Công suất bơm chữa cháy là gì? Định nghĩa và các đơn vị đo lường

Công suất bơm chữa cháy (Fire pump power) được hiểu là mức năng lượng cần thiết mà động cơ (điện hoặc diesel) cung cấp để máy bơm có thể vận chuyển một lưu lượng nước nhất định đi qua hệ thống đường ống và tạo ra áp lực phun đủ mạnh tại các đầu sprinkler hoặc họng tiếp nước.

Thông thường, công suất được ký hiệu là P và đo bằng các đơn vị phổ biến:

• kW (Kilowatt): Đơn vị chuẩn trong hệ đo lường quốc tế.

• HP (Horsepower - Mã lực): Thường dùng trong các catalogue bơm nhập khẩu ($1 HP \approx 0.75 kW$).

Tuy nhiên, một sai lầm chết người là coi công suất là thông số duy nhất để mua bơm. Thực tế, công suất chỉ là "kết quả" của hai biến số quan trọng hơn: Lưu lượng (Q) và Cột áp (H). Một chiếc bơm 50kW có thể phun rất xa nhưng ít nước, hoặc rất nhiều nước nhưng áp lực lại cực yếu.

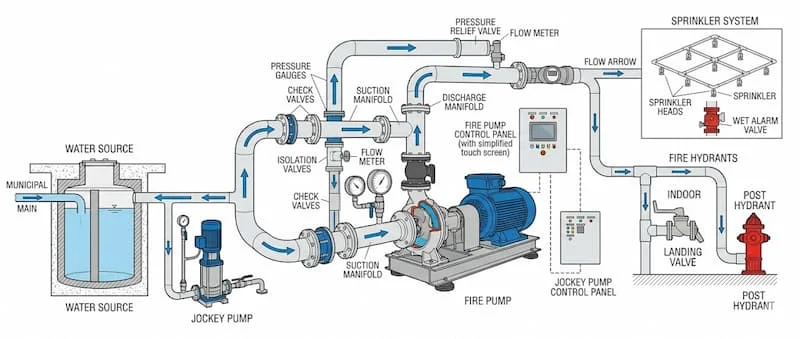

Nguyên lý hoạt động của cụm bơm trong hệ thống PCCC

Máy bơm chữa cháy chủ yếu là dòng bơm ly tâm. Khi cánh quạt quay với tốc độ cao, lực ly tâm sẽ đẩy nước từ tâm ra ngoài mép cánh, tạo ra áp năng lớn để đẩy nước vào mạng lưới đường ống.

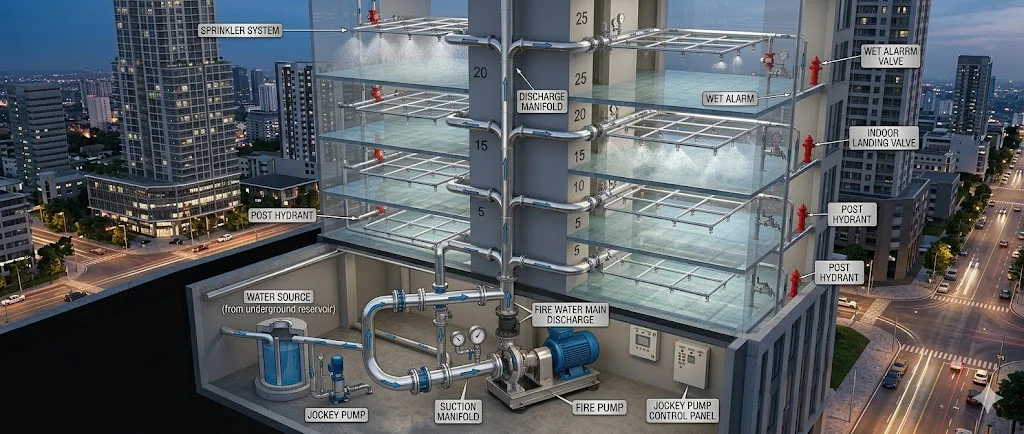

Trong một cụm PCCC pump system tiêu chuẩn, không bao giờ chỉ có một chiếc bơm duy nhất. Hệ thống thường bao gồm:

1. Bơm chính (Main Pump): Thường là bơm điện, đảm nhận nhiệm vụ chính khi có hỏa hoạn.

2. Bơm dự phòng (Standby Pump): Thường là bơm Diesel, hoạt động ngay khi bơm chính gặp sự cố hoặc mất điện lưới.

3. Bơm bù áp (Jockey Pump): Đây là chiếc bơm nhỏ nhưng cực kỳ quan trọng. Nó có nhiệm vụ duy trì áp suất ổn định trong đường ống 24/24. Khi áp suất giảm nhẹ do rò rỉ, bơm Jockey sẽ tự chạy để bù áp, giúp bơm chính không phải khởi động vô ích.

Nguyên lý vận hành rất rõ ràng: Khi có cháy, các đầu phun vỡ hoặc họng tiếp nước mở -> áp suất hệ thống tụt nhanh -> tủ điều khiển kích hoạt bơm Jockey -> áp vẫn giảm -> kích hoạt bơm chính để dập lửa.

Các yếu tố quyết định công suất bơm chữa cháy

Để xác định được công số kW phù hợp, kỹ sư thiết kế phải dựa trên hai yếu tố thực nghiệm sau:

1. Lưu lượng (Q - Flow rate)

Lưu lượng là lượng nước cần cung cấp trong một đơn vị thời gian ($m^3/h$ hoặc $l/s$). Thông số này phụ thuộc vào:

• Loại công trình: Nhà kho dễ cháy cần lưu lượng lớn hơn văn phòng.

• Số đầu phun Sprinkler: Diện tích càng rộng, số đầu phun hoạt động đồng thời càng nhiều thì Q càng lớn.

2. Cột áp (H - Head)

Cột áp là độ cao mà bơm có thể đẩy nước tới, cộng với lực cản ma sát. Nó bao gồm:

• Chiều cao hình học: Độ cao từ bể chứa đến đầu phun cao nhất.

• Tổn thất đường ống: Lực ma sát khi nước đi qua các đoạn cong, van và chiều dài ống.

• Áp suất dư: Áp lực cần thiết tại đầu phun để nước có thể xé tơi và bao phủ diện tích cháy (thường tối thiểu 5-7 bar).

Insight chuyên gia: Công suất là một hàm số của Q và H. Nếu bạn chỉ tính độ cao mà quên tính tổn thất ma sát, bơm sẽ không bao giờ đủ áp lực để nghiệm thu thành công.

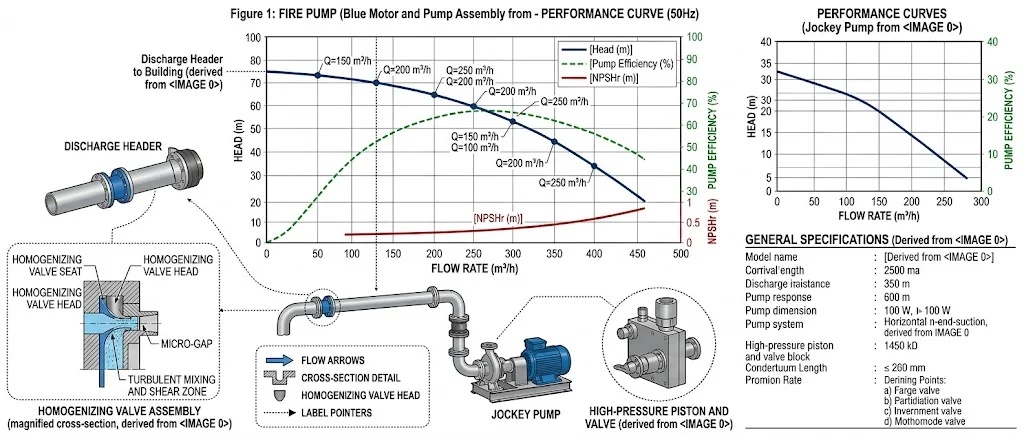

Công thức tính công suất bơm chữa cháy chuẩn xác

Thay vì đoán mò, các kỹ sư sử dụng công thức vật lý để tính toán công suất trục của máy bơm:

Trong đó:

• P: Công suất yêu cầu (kW).

• Q: Lưu lượng nước ($m^3/s$).

• H: Tổng cột áp (m).

• $\rho$ (Rho): Khối lượng riêng của nước ($\approx 1000 kg/m^3$).

• g: Gia tốc trọng trường ($\approx 9.81 m/s^2$).

• $\eta$ (Eta): Hiệu suất của máy bơm (thường dao động từ 0.6 đến 0.8).

Vì sao hiệu suất ($\eta$) lại quan trọng? Không có máy bơm nào chuyển hóa 100% điện năng thành thủy năng. Một chiếc bơm cũ hoặc chất lượng kém có hiệu suất thấp sẽ đòi hỏi công suất động cơ lớn hơn để đạt cùng một lưu lượng Q và H so với bơm cao cấp. Do đó, chọn bơm hiệu suất cao sẽ giúp tiết kiệm đáng kể chi phí lắp đặt tủ điện và dây dẫn.

So sánh các mức công suất phổ biến theo quy mô công trình

Không có một mức "chuẩn chung" cho mọi tòa nhà, nhưng bạn có thể tham khảo bảng phân loại sau để có cái nhìn tổng quát:

Kết luận: Việc chọn công suất phải dựa trên hồ sơ thiết kế PCCC đã được thẩm duyệt, tuyệt đối không mua bơm trước khi có bản tính toán thủy lực.

Khi nào cần xác định lại công suất bơm chữa cháy?

Việc tính toán công suất không chỉ diễn ra lúc xây mới mà còn cần thiết trong các trường hợp:

• Nâng cấp công trình: Khi tòa nhà xây thêm tầng hoặc mở rộng diện tích xưởng, hệ thống cũ sẽ bị hụt áp.

• Thay đổi công năng: Một văn phòng chuyển thành kho chứa vải sẽ đòi hỏi lưu lượng nước dập lửa lớn hơn nhiều.

• Kiểm định định kỳ: Khi máy bơm cũ xuống cấp, hiệu suất giảm, cần tính toán để thay thế đầu bơm mới phù hợp với động cơ sẵn có.

Sai lầm thường gặp và hậu quả khi chọn sai công suất

1. Chọn theo cảm tính: Thấy nhà bên cạnh dùng bơm 30kW thì mình cũng dùng 30kW. Đây là sai lầm phổ biến nhất vì mỗi công trình có cấu trúc đường ống và số đầu phun khác nhau.

2. Chỉ nhìn vào mã lực (HP): Mã lực là công suất động cơ, chưa tính đến hiệu suất đầu bơm. Hai bơm cùng 20HP nhưng lưu lượng có thể chênh lệch 20-30%.

3. Không tính tổn thất dọc đường: Dẫn đến việc áp lực tại điểm xa nhất không đủ để kích hoạt đầu phun, khiến hệ thống tê liệt khi có sự cố.

Hậu quả: Không chỉ là tốn kém chi phí thay thế hay bị phạt khi nghiệm thu, mà nghiêm trọng nhất là nguy cơ cháy lan gây thiệt hại về người và tài sản do hệ thống chữa cháy không đủ sức dập lửa.

Checklist chọn công suất bơm chữa cháy đúng chuẩn

Trước khi đặt hàng bất kỳ thiết bị nào, hãy kiểm tra danh sách sau:

• Xác định loại hệ thống: Chữa cháy vách tường, Sprinkler, Drencher hay kết hợp?

• Tính lưu lượng Q: Dựa trên tiêu chuẩn TCVN 2622:1995 hoặc TCVN 7336:2021.

• Tính tổng cột áp H: Bao gồm chiều cao, tổn thất qua van, vòi và áp suất dư tại đầu phun.

• Tính công suất P: Sử dụng công thức vật lý với hiệu suất bơm dự kiến.

• Chọn động cơ: Công suất động cơ phải lớn hơn công suất trục tính toán ít nhất 10-20% để dự phòng tải.

• Kiểm tra nguồn điện: Đảm bảo hệ thống điện đủ tải cho công suất máy bơm đã chọn.

Giải đáp thắc mắc (FAQ)

1. Công suất bơm chữa cháy bao nhiêu là đủ?

Trả lời: Không có con số cố định. Nó phụ thuộc hoàn toàn vào lưu lượng ($m^3/h$) và cột áp ($m$) mà công trình yêu cầu. Bạn cần bảng tính toán thủy lực để có con số này.

2. Có nên chọn dư công suất bơm không?

Trả lời: Có thể chọn dư khoảng 10-15% để đảm bảo an toàn. Tuy nhiên, chọn dư quá nhiều sẽ làm tăng chi phí mua bơm, tủ điện, dây cáp và có thể gây vỡ đường ống do áp suất quá tải.

3. Bơm Jockey có cần công suất lớn không?

Trả lời: Không. Bơm Jockey chỉ cần lưu lượng rất nhỏ (thường chỉ vài $m^3/h$) nhưng cột áp phải cao hơn bơm chính khoảng 0.5 - 1 bar để duy trì áp suất đường ống.

4. Tại sao phải có bơm dự phòng Diesel?

Trả lời: Theo tiêu chuẩn PCCC, khi có cháy thường xảy ra mất điện hoặc phải ngắt điện để đảm bảo an toàn. Lúc này, bơm chạy dầu Diesel là cứu cánh duy nhất để duy trì việc dập lửa.

Kết luận

Xác định đúng công suất bơm chữa cháy là bước đi sống còn để bảo vệ công trình và con người. Một hệ thống PCCC mạnh mẽ phải bắt đầu từ những con số tính toán logic và khoa học, thay vì những giả định thiếu căn cứ. Việc tuân thủ nghiêm ngặt các công thức và tiêu chuẩn không chỉ giúp bạn nghiệm thu dự án trơn tru mà còn mang lại sự an tâm tuyệt đối trong quá trình vận hành.
