Giải Pháp Kiểm Soát Dòng Chảy Toàn Diện Với Van Cổng DN32 Cho Mọi Hệ Thống

Vì sao van cổng DN 32 được sử dụng phổ biến?

Trong thiết kế và vận hành các hệ thống đường ống, việc kiểm soát dòng lưu chất một cách an toàn và triệt để luôn là ưu tiên hàng đầu của các kỹ sư. Từ hệ thống cấp nước dân dụng tòa nhà, mạng lưới phòng cháy chữa cháy (PCCC) cho đến hệ thống điều hòa thông gió HVAC và các nhà máy sản xuất quy mô vừa và nhỏ, dòng van cổng dn 32 luôn xuất hiện như một mắt xích không thể thay thế.

Tuy nhiên, trong thực tế vận hành, không ít đơn vị gặp phải những sự cố dở khóc dở cười như hiện tượng rò rỉ nước liên tục, van nhanh hỏng cơ cấu ty, đóng mở nặng nề, kẹt cứng hoặc chọn sai kích thước so với đường ống chờ. Những rủi ro này phần lớn bắt nguồn từ việc thiếu kiến thức chuyên sâu khi lựa chọn thiết bị vật tư.

Để giải quyết triệt để bài toán này, việc thấu hiểu đặc tính của van chặn nước dn32 là điều vô cùng cần thiết. Sở hữu kích thước vừa vặn cho các đường ống nhánh và trục phụ, dòng van cửa dn32 này đem lại khả năng đóng ngắt dòng chảy một cách tối ưu, hạn chế sụt áp và bảo vệ toàn vẹn cho toàn bộ hệ thống phía sau.

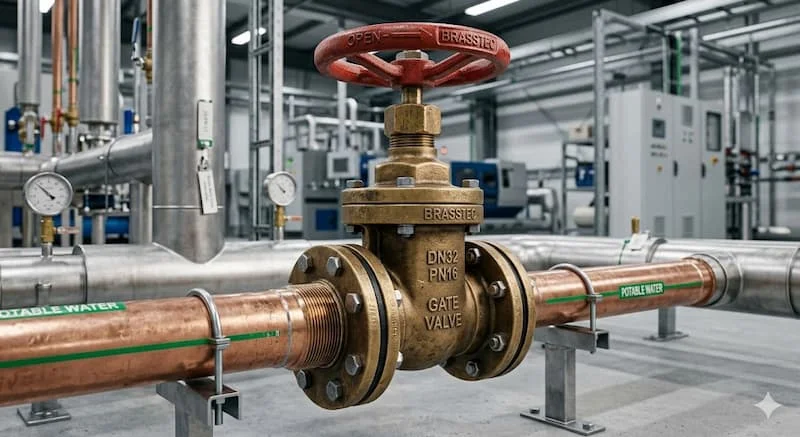

Van cổng DN32 là gì?

Định nghĩa: Van cổng DN32 là loại van dùng cho đường ống kích thước DN30 (đường kính danh nghĩa tương đương 1¼ inch hay ống phi 42mm), hoạt động bằng cơ chế nâng hạ đĩa van để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống.

Thiết bị này được xếp vào nhóm van chặn, đồng nghĩa với việc chức năng cốt lõi của nó là cho phép hoặc ngăn chặn hoàn toàn dòng chảy đi qua, thay vì điều tiết lưu lượng. Với dải kích thước vừa phải, thiết bị vận hành cực kỳ hiệu quả trong nhiều môi trường lưu chất đa dạng, bao gồm nước sạch, nước thải nhẹ, khí nén, dầu công nghiệp và hệ thống hơi nước áp suất thấp.

Nguyên lý hoạt động của van cổng DN 32

Cơ chế vận hành của van cổng DN 32 dựa trên chuyển động tịnh tiến lên xuống của đĩa van thông qua thao tác xoay vô lăng (tay quay) bên ngoài:

• Trạng thái mở hoàn toàn: Khi người vận hành xoay vô lăng theo chiều ngược kim đồng hồ, trục van (ty van) sẽ truyền động để nâng đĩa van lên phía trên, nằm gọn trong nắp van. Lúc này, cửa van mở hoàn toàn, dòng lưu chất được giải phóng luân chuyển đi qua mà không gặp bất kỳ vật cản nào.

• Trạng thái đóng hoàn toàn: Khi xoay vô lăng theo chiều kim đồng hồ, ty van sẽ hạ đĩa van xuống thấp nhất, khít chặt vào vòng đệm làm kín của thân van, cắt đứt hoàn toàn dòng lưu chất.

Giải thích một cách chuyên sâu, cấu trúc này giúp van cổng có tổn thất áp suất thấp nhất trong số các dòng van công nghiệp hiện nay. Khi van mở, lòng van hoàn toàn thông thoáng như một đoạn ống thẳng, dòng chảy không phải chuyển hướng nên không sinh ra lực cản hay hiện tượng sụt áp.

Ngược lại, thiết kế này tuyệt đối không phù hợp cho việc điều tiết lưu lượng. Nếu cố tình mở van ở trạng thái lơ lửng (mở một phần), dòng lưu chất với vận tốc và áp lực cao sẽ liên tục va đập mạnh vào phần đáy đĩa van, gây ra hiện tượng mài mòn cục bộ, rung lắc dữ dội dẫn đến rách gioăng và cong vênh ty van chỉ sau một thời gian ngắn.

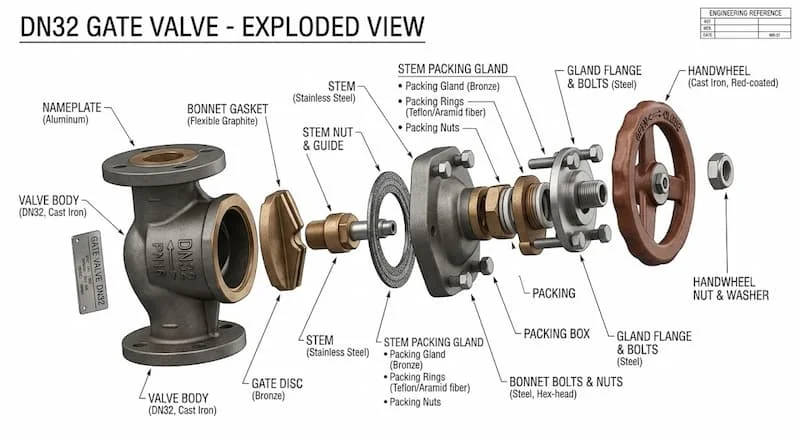

Cấu tạo van cổng DN 32 gồm những gì?

Một bộ van cổng DN 32 hoàn chỉnh được chế tạo từ 6 bộ phận cơ bản sau:

• Thân van: Phần vỏ ngoài chịu lực trực tiếp, đúc từ các chất liệu kim loại để bảo vệ các chi tiết chuyển động bên trong.

• Nắp van: Phần phía trên thân van, có thể tháo rời để thuận tiện cho việc bảo trì, thay thế các linh kiện cốt lõi như trục và đĩa.

• Ty van (Trục van): Thanh kim loại có ren kết nối vô lăng điều khiển với đĩa van, chịu trách nhiệm truyền lực tịnh tiến.

• Đĩa van (Cánh cửa): Bộ phận trực tiếp chặn dòng chảy, thường có dạng nêm hình nón cụt hoặc đĩa phẳng để ép chặt vào thân van khi đóng.

• Gioăng làm kín (Seat): Vòng làm kín bằng vật liệu cao su mềm, Teflon hoặc kim loại cứng gia công chuẩn xác giúp van đạt độ kín khít tuyệt đối.

• Tay quay (Vô lăng): Bộ phận trực tiếp tiếp nhận lực từ tay người vận hành để điều khiển van.

Tùy theo nhu cầu của môi trường, vật liệu cấu tạo quyết định trực tiếp tới tuổi thọ và độ bền của thiết bị:

• Vật liệu Đồng (Bronze/Brass): Thường ứng dụng trong hệ thống cấp nước sạch dân dụng nhờ tính an toàn cao, không rỉ sét và giá thành hợp lý.

• Vật liệu Inox (304/316): Chuyên dùng cho các môi trường có tính ăn mòn cao, hóa chất hoặc dây chuyền sản xuất thực phẩm, dược phẩm nhờ khả năng chống oxy hóa tuyệt đối.

• Vật liệu Gang (Cast Iron): Phổ biến trong các hệ thống đường ống công nghiệp nặng nhờ khả năng chịu lực nén, va đập tốt và tối ưu chi phí cho kích thước lớn.

Phân loại van cổng DN 32 phổ biến

Theo vật liệu chế tạo

Theo kiểu kết nối

• Nối ren: Thiết kế tiện ren trong ở hai đầu van, phù hợp cho các hệ thống ống nhỏ, áp lực trung bình. Ưu điểm là thi công tháo lắp cực kỳ nhanh chóng bằng các dụng cụ cơ bản.

• Kết nối mặt bích: Thân van đúc kèm hai mặt bích tiêu chuẩn ở hai đầu. Dòng này chuyên dụng cho các hệ thống có áp lực cao, yêu cầu độ chống rung lắc mạnh tốt và độ kín tuyệt đối tại điểm nối.

Theo thiết kế ty van

• Ty nổi (Rising Stem): Khi van mở, ty van sẽ trồi lên cao hướng ra ngoài vô lăng. Điều này giúp người vận hành dễ dàng quan sát bằng mắt thường để biết van đang đóng hay mở, rất tiện cho việc giám sát kỹ thuật.

• Ty chìm (Non-Rising Stem): Khi mở van, ty van chỉ xoay tròn tại chỗ giúp đĩa van chạy lên bên trong thân. Thiết kế này cực kỳ tiết kiệm diện tích, phù hợp cho các không gian lắp đặt chật hẹp, các hộp kỹ thuật nhỏ.

Thông số kỹ thuật van cổng DN 32 cần biết

Khi lựa chọn thiết bị cho hệ thống, bạn cần lưu ý các thông số tiêu chuẩn sau:

• Kích thước danh nghĩa: DN32 (Tương đương kích thước ren 1¼ Inch, đường kính ngoài ống khoảng 42mm).

• Áp lực làm việc tiêu chuẩn: PN10, PN16 (Tương đương dải áp suất tối đa từ 10 bar - 16 bar).

• Nhiệt độ hoạt động: Van đồng/gang: 0 độ C đến 120 độ C, Van inox: -10 độ C đến hơn 180 độ C.

• Tiêu chuẩn kết nối: Tiêu chuẩn ren ISO 228-1, tiêu chuẩn mặt bích JIS 10K, BS PN16 hoặc ANSI Class 150.

So sánh van cổng DN 32 với van bi DN32

Để đưa ra quyết định mua sắm chính xác, hãy cân nhắc bảng so sánh kỹ thuật giữa van cổng và van bi cùng kích cỡ:

Đánh giá chuyên sâu: Bạn nên lựa chọn van cổng khi hệ thống yêu cầu dòng chảy thông suốt tối đa không bị sụt áp và tần suất đóng mở không quá liên tục trong ngày. Van bi sẽ ưu việt hơn nếu bạn cần thao tác đóng ngắt dòng chảy cực nhanh khi có sự cố.

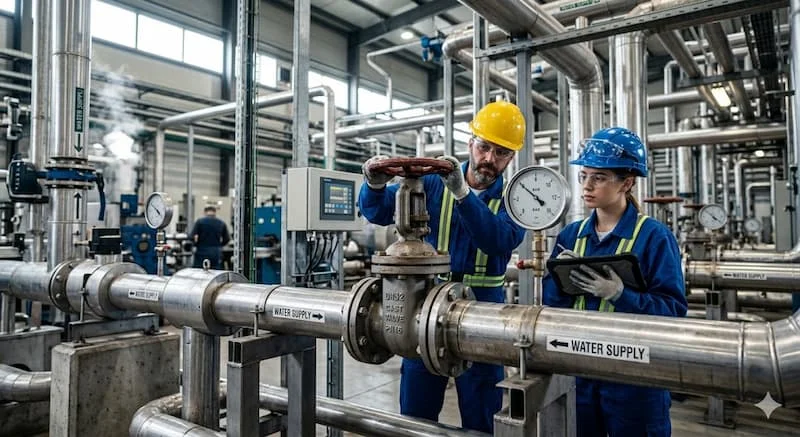

Van cổng DN 32 được dùng ở đâu?

• Hệ thống cấp thoát nước tòa nhà: Lắp tại các nhánh ống cấp nước từ trục đứng vào các tầng chung cư, khách sạn để phục vụ công tác ngắt nước cục bộ khi sửa chữa.

• Hệ thống PCCC: Lắp trên các đường ống phụ, đường ống dẫn nước cứu hỏa đến các họng tiếp nước của công trình.

• Hệ thống HVAC: Điều khiển dòng nước lạnh tuần hoàn trong hệ thống Chiller làm mát trung tâm của các khu phức hợp văn phòng.

• Nhà máy công nghiệp nhẹ: Lắp trong các đường dẫn dầu truyền động, hệ thống nén khí phân xưởng hoặc đường dẫn hóa chất lỏng nồng độ thấp.

Sai lầm thường gặp khi chọn van cổng DN 32

• Sử dụng để điều tiết lưu lượng: Sai lầm kinh điển này làm đĩa van bị xói mòn, biến dạng bởi áp lực dòng lưu chất, gây ra tình trạng rò rỉ nước vĩnh viễn dù đã siết chặt tay quay hết mức.

• Chọn sai kiểu kết nối áp suất: Lắp van nối ren cho hệ thống có áp lực quá cao hoặc có độ rung giật từ máy bơm, khiến các bước ren bị bứt toác, rò rỉ chất lưu. Đối với các vị trí này, một chiếc van cổng chịu áp dạng mặt bích là bắt buộc.

• Dùng sai vật liệu lưu chất: Dùng van cổng bằng gang thông thường cho môi trường hóa chất, axit loãng khiến thân van bị ăn mòn rỗ bề mặt, gây nguy hiểm cho người vận hành.

Checklist chọn van cổng DN 32 phù hợp

Để đảm bảo chọn đúng thiết bị ngay từ lần đầu tiên, hãy kiểm tra qua 6 bước sau:

• 1. Lưu chất trong đường ống là gì? (Nước sạch, nước thải, hóa chất hay hơi nóng?).

• 2. Áp suất làm việc tối đa của hệ thống là bao nhiêu bar? (Để chọn loại PN10, PN16 hay dòng van cổng chịu áp cao hơn).

• 3. Không gian lắp đặt rộng hay hẹp? (Để ưu tiên lựa chọn ty chìm tiết kiệm diện tích hay ty nổi dễ quan sát).

• 4. Kiểu liên kết với đường ống hiện tại là gì? (Nối ren trong hay lắp bích tiêu chuẩn nào?).

• 5. Nhiệt độ môi trường lưu chất có vượt quá giới hạn chịu đựng của vật liệu van không?

• 6. Sản phẩm có đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ và thương hiệu uy tín không?

Lưu ý khi lắp đặt và bảo trì van cổng DN 32

• Khi lắp đặt van nối ren, không dùng lực siết quá mạnh vào thân van để tránh làm nứt, vỡ bước ren hoặc biến dạng lòng van bên trong. Hãy dùng cao su non quấn đều và vừa tay.

• Tránh cặn bám lâu ngày: Đối với các hệ thống nước có chứa nhiều tạp chất cơ học, bùn cát, nên lắp thêm lọc chữ Y phía trước van để ngăn chặn cặn bẩn bám vào rãnh đáy thân van, khiến đĩa van không thể hạ xuống kịch sàn.

• Đóng mở định kỳ: Với các dòng van chặn ít khi sử dụng (như trong hệ thống PCCC), nên lên lịch vận hành thử, xoay đóng mở định kỳ 3 tháng một lần để trục van không bị bó cứng do rỉ sét hoặc đóng cặn canxi.

Câu hỏi thường gặp về van cổng DN32 (FAQ)

Van cổng DN32 tương đương bao nhiêu inch?

Kích thước DN32 tương đương với 1¼ Inch theo hệ đo lường quốc tế, lắp phù hợp cho đường ống có đường kính ngoài tiêu chuẩn là 42mm.

Van cổng DN32 có dùng cho nước nóng được không?

Hoàn toàn được, nhưng bạn cần lựa chọn vật liệu thích hợp. Nếu dòng nước nóng dưới 90 độ C có thể dùng van đồng chất lượng cao. Nếu là hệ thống hơi nóng bão hòa hoặc nước nhiệt độ cao hơn, bạn bắt buộc phải dùng van cổng inox kết hợp gioăng làm kín bằng kim loại chịu nhiệt chuyên dụng.

Nên chọn van cổng đồng hay inox?

Với các ứng dụng nước sinh hoạt thông thường, van cổng đồng là sự lựa chọn tối ưu về chi phí và công năng. Tuy nhiên, nếu môi trường có tính kiềm, axit, nước nhiễm mặn hoặc yêu cầu vệ sinh an toàn thực phẩm, van cổng inox là lựa chọn không thể thay thế.

Van cổng DN32 giá bao nhiêu?

Mức giá của van cổng kích thước DN32 dao động rất lớn phụ thuộc vào vật liệu (gang, đồng hay inox), xuất xứ sản phẩm (Hàn Quốc, Đài Loan, Trung Quốc, châu Âu) và kiểu kết nối. Hãy liên hệ trực tiếp với đơn vị phân phối chính hãng để nhận bảng giá chiết khấu dự án mới nhất.

Cách chọn van cổng DN32 phù hợp hệ thống

Tóm lại, việc sở hữu một hệ thống đường ống vận hành bền bỉ, không rò rỉ rủi ro phụ thuộc lớn vào quyết định lựa chọn vật tư của bạn ngay từ ban đầu. Chọn đúng loại van cổng dn32 chuẩn vật liệu, đúng áp lực làm việc và kết nối đồng bộ không chỉ giúp tối ưu hóa chi phí đầu tư mà còn giảm thiểu tối đa chi phí bảo trì, sửa chữa phát sinh trong tương lai.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về van cổng dn32!
