Hướng Dẫn Kỹ Thuật Toàn Diện Về Cấu Kiện Water Pipe Stopper Valve

Vì sao hệ thống nước cần water pipe stopper valve?

Trong quản lý và vận hành cơ điện M&E, tính chủ động kiểm soát dòng chảy tại các nút thắt là yếu tố quyết định độ bền vững của công trình. Thực tế cho thấy, nhiều hộ gia đình và nhà máy đã phải chịu tổn thất nặng nề khi đường ống gặp sự cố rò rỉ bất ngờ nhưng không thể tìm cách cách ly nguồn cấp kịp thời. Một kịch bản phổ biến khác là khi một phân khu cần sửa chữa, nếu không có thiết bị chặn cô lập tuyến tính, người vận hành buộc phải cắt toàn bộ nguồn nước, gây gián đoạn cho tất cả các khu vực còn lại.

Bên cạnh đó, áp lực nước lớn liên tục tác động lên các thành ống nội bộ sẽ âm thầm gây ra hiện tượng thất thoát dòng chảy nếu không được trang bị một hệ cơ cơ khí giảm tốc và ngắt dòng tối ưu. Những lỗ hổng kỹ thuật này thường phát sinh từ các nguyên nhân:

• Van đóng không kín: Đĩa van bị mài mòn cơ học, tạo khe hở khiến nước rỉ giọt liên tục.

• Van nhanh xuống cấp: Vật liệu kém chất lượng bị ăn mòn bám cặn, kẹt cứng ty van chỉ sau một thời gian ngắn.

• Sai kích cỡ kỹ thuật: Lắp đặt sai kích thước danh định, tạo ra hiện tượng lệch áp và phá hủy gioăng cao su.

Để vô hiệu hóa các rủi ro hệ thống nói trên, water pipe stopper valve chính là giải pháp cơ khí tối ưu nhất. Sự hiện diện của một chiếc van chặn nchất lượng cao giúp hệ thống có khả năng ngắt dòng chảy cục bộ một cách nhanh chóng và an toàn tuyệt đối. Cho dù bạn ứng dụng giải pháp van khóa nước cho phân khúc căn hộ cao cấp hay vận hành dòng van chặn ống nước công nghiệp tại các phân xưởng lớn, thiết bị này luôn là mắt xích hàng đầu bảo vệ tính toàn vẹn cho hạ tầng của bạn.

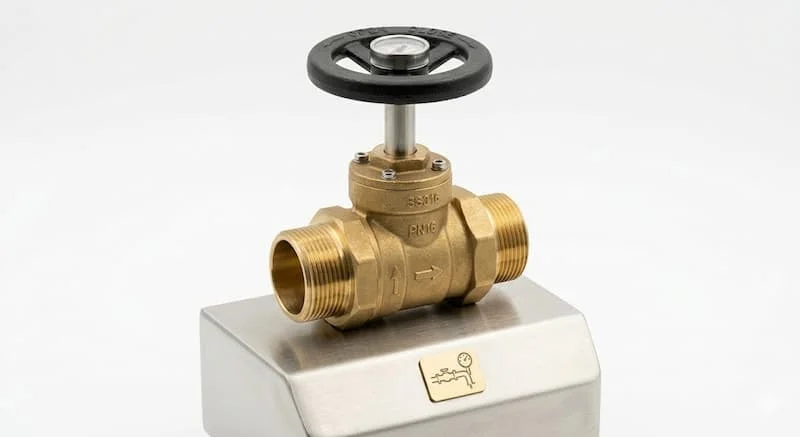

Water pipe stopper valve là gì?

Về mặt công năng kỹ thuật, thiết bị không chỉ đơn thuần làm nhiệm vụ đóng hoặc mở dòng cấp mà còn hỗ trợ đắc lực trong việc cân bằng áp suất động tại các đầu ra. Khi một khu vực trong mạng lưới cần tiến hành cải tạo hoặc khắc phục sự cố bục vỡ, dòng van chặn này sẽ cô lập hoàn toàn phân đoạn đó, ngăn chặn hiện tượng rò rỉ chéo và đảm bảo áp lực dòng chảy ở các nhánh khác không bị sụt giảm.

Cấu trúc cơ khí của một cụm van chặn tiêu chuẩn bao gồm 4 bộ phận cốt lõi:

• Thân van: Chế tạo bằng phương pháp đúc áp lực từ đồng, inox, gang hoặc nhựa cao cấp, có khả năng chịu lực nén cơ học cực tốt.

• Tay gạt hoặc vô lăng: Cơ cấu truyền động cơ học ngoại vi, cho phép người vận hành tác động lực để đóng/mở van.

• Bi van / Đĩa van: Cấu kiện trực tiếp cắt ngang dòng chảy, bề mặt được mài nhẵn độ bóng cao để giảm thiểu hệ số ma sát.

• Gioăng làm kín: Thường làm từ vật liệu polyme cao cấp như PTFE hoặc cao su tổng hợp EPDM, có độ đàn hồi cao giúp lấp đầy các khe hở cơ khí, chống rỉ nước tuyệt đối.

Nguyên lý hoạt động của van chặn ống nước

Cơ chế vận hành của dòng van này dựa trên việc điều chỉnh diện tích mặt cắt hình học của dòng chảy ngay tại lòng van. Khi có xung lực truyền từ tay điều khiển xuống trục, bộ phận chặn dòng bên trong sẽ dịch chuyển theo quỹ đạo định sẵn để làm thay đổi không gian lưu thông của nước.

Tùy thuộc vào thiết kế cơ khí, nguyên lý hoạt động được chia làm hai trường phái rõ rệt:

• Nguyên lý xoay bi (Ball Valve): Viên bi có lỗ xuyên tâm sẽ xoay một góc đúng $90^\circ$. Khi lỗ thông trùng với tâm ống, nước đi qua hoàn toàn; khi xoay vuông góc, vách bi sẽ chặn đứng dòng chảy.

• Nguyên lý nâng hạ đĩa van (Gate Valve/Stop Valve): Đĩa van chuyển động tịnh tiến theo phương thẳng đứng vuông góc với dòng lưu chất. Khi vô lăng xoay, trục ren sẽ hạ đĩa van xuống kịch sàn để ép chặt vào vòng đệm làm kín.

Nhờ cơ chế vận hành kín kẽ này, van chặn giúp ngăn ngừa triệt để tình trạng thất thoát tài nguyên nước, đồng thời cho phép người vận hành kiểm soát áp lực đầu ra một cách chủ động. Khi dòng chảy đi qua lòng van được định hình tuyến tính, các hiện tượng va đập thủy lực mạnh sẽ bị triệt tiêu, giúp bảo vệ các thiết bị đo lường đắt đỏ phía sau và làm tăng tuổi thọ đáng kể cho toàn bộ hệ thống đường ống.

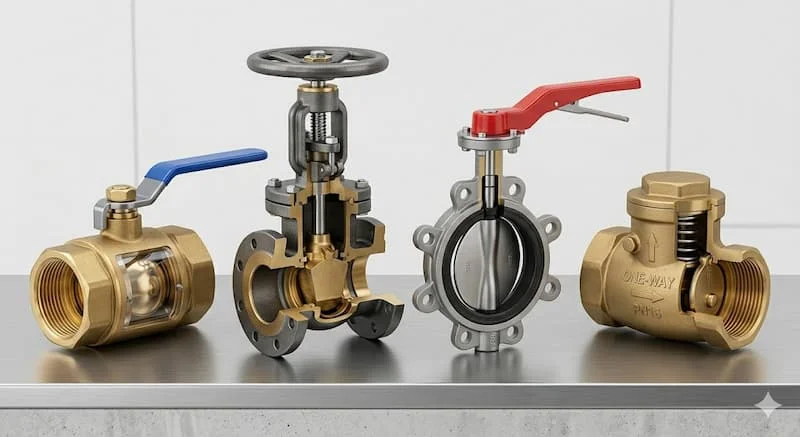

Các loại water pipe stopper valve phổ biến

1. Ball Valve (Van bi)

Dòng van này sở hữu cơ chế đóng mở siêu nhanh chỉ bằng một thao tác gạt nhẹ. Khả năng làm kín của van bi thuộc hàng tốt nhất do đĩa van dạng bi tròn được ôm khít bởi lớp gioăng PTFE mềm. Thiết bị phù hợp cho hệ thống dân dụng và đường ống nhánh công nghiệp nhỏ nhờ tính tiện lợi và ít khi bị kẹt.

2. Gate Valve (Van cổng)

Đặc trưng bởi đĩa van dạng tấm phẳng nâng lên hạ xuống, dòng van này là lựa chọn tối ưu cho các đường ống có lưu lượng lớn. Khi van mở hoàn toàn, lòng ống không hề có vật cản, giúp bảo toàn áp suất tối đa. Tuy nhiên, tốc độ đóng mở của van cổng khá chậm do cấu trúc ren quay.

3. Butterfly Valve (Van bướm)

Thiết kế đĩa van dạng cánh bướm xoay quanh trục ngay giữa lòng ống, mang lại ưu điểm nhỏ gọn, trọng lượng nhẹ và tiết kiệm không gian lắp đặt. Thiết bị thường được ứng dụng phổ biến trong các đường ống cấp nước có kích thước lớn tại các nhà máy xử lý nước thải hoặc hạ tầng đô thị.

4. Check Valve (Van một chiều)

Vận hành hoàn toàn tự động dựa trên động năng của dòng lưu chất. Van chỉ cho phép nước di chuyển theo chiều định trước và tự động sập đĩa đóng lại khi dòng nước dừng hoặc có xu hướng dội ngược, bảo vệ máy bơm khỏi hiện tượng búa nước phá hủy cánh quạt.

5. Stop Valve (Van cầu/Van chặn điều tiết)

Đây là dòng van có khả năng điều tiết lưu lượng cực kỳ chính xác nhờ cấu trúc dòng chảy đi qua van bị uốn cong chữ S. Đĩa van hình nón giúp người vận hành có thể can thiệp bóp nhỏ dòng nước ở từng mức độ khác nhau mà không sợ dòng lưu chất phá hủy đĩa van như van cổng.

Thông số kỹ thuật quan trọng cần biết

Việc đọc hiểu chính xác các chỉ số kỹ thuật là chìa khóa để lựa chọn được một cấu kiện van phù hợp với bài toán công trình:

• Kích thước định danh (DN): Phổ dải rộng từ kích thước nhỏ DN15, DN25 phục vụ dân dụng cho đến các size lớn DN100, DN200+ phục vụ công nghiệp.

• Áp suất làm việc (Nominal Pressure): Ký hiệu phổ biến là PN10, PN16 hoặc hệ Class (Class 150, Class 300...). Việc tính toán sai áp lực (ví dụ dùng van PN10 cho đường ống trục đẩy của bơm cao áp 14 bar) sẽ làm nứt vỡ thân van, gây nổ đường ống cực kỳ nguy hiểm.

• Kiểu kết nối cơ khí: Kết nối ren phù hợp cho ống nhỏ, kết nối mặt bích dành cho ống công nghiệp chịu áp lực mạnh, và kết nối hàn sử dụng cho các hệ thống yêu cầu độ kín khít tuyệt đối, vĩnh viễn.

• Vật liệu chế tạo: Đồng (chống kháng khuẩn, dùng cho nước sạch), Inox (chống ăn mòn hóa chất vượt trội), Gang (kinh tế, chịu lực tốt cho ống cỡ lớn) và nhựa PVC (chống rỉ sét bề mặt trong môi trường ẩm ướt).

So sánh Van chặn ống nước với các loại van khác

Để giúp các nhà thầu có cái nhìn trực quan khi thiết kế hệ thống, dưới đây là bảng so sánh chi tiết các chỉ số vận hành giữa các dòng van chặn cốt lõi:

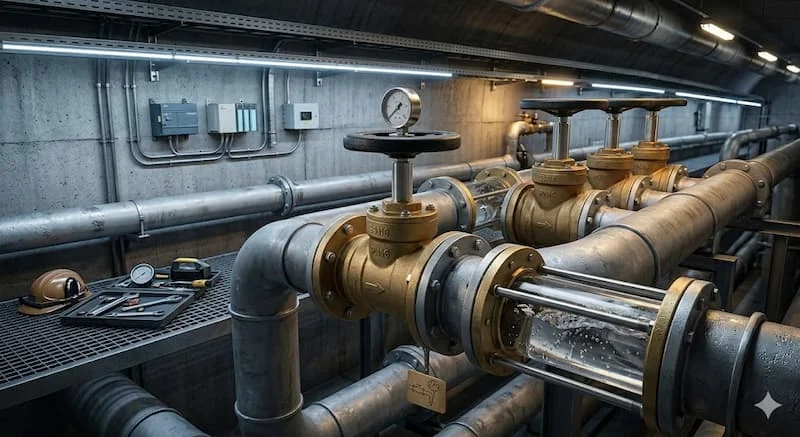

Water pipe stopper valve được dùng ở đâu?

Nhờ cấu trúc cơ học đa năng, thiết bị này đóng vai trò mạch máu điều hướng trong nhiều hệ thống kỹ thuật:

1. Hệ thống cấp nước dân dụng: Lắp đặt tại vị trí sau đồng hồ nước tổng của các căn hộ, biệt thự để phục vụ việc đóng ngắt dòng khi chủ nhà đi vắng dài ngày hoặc khi thay thế vòi nước.

2. Hạ tầng nhà máy công nghiệp: Tích hợp trong các đường ống dẫn nước làm mát dây chuyền, hệ thống xử lý nước cấp lò hơi của phân xưởng.

3. Hệ thống điều hòa trung tâm (HVAC): Ứng dụng tại các cụm Chiller, đường ống dẫn nước lạnh đi vào giàn trao đổi nhiệt để bảo trì thiết bị định kỳ mà không cần xả toàn bộ nước trong hệ thống.

4. Mạng lưới phòng cháy chữa cháy (PCCC): Đóng vai trò là van chặn trục chính, đảm bảo nước luôn đầy áp trực chiến và sẵn sàng cách ly phân khu khi có sự cố nghiệm thu.

Sai lầm thường gặp khi chọn van chặn ống nước

Một góc nhìn thực tế từ các kỹ sư công trình cho thấy: Nhiều sự cố rò rỉ nước xuất phát từ việc chọn sai loại van ngay từ đầu thay vì lỗi lắp đặt.

Sai lầm lớn nhất là thói quen chọn van theo giá thành mà bỏ qua áp lực đỉnh của hệ thống nước về đêm, dẫn đến tình trạng van bị biến dạng và nứt chân ren. Nhiều chủ đầu tư sử dụng van nhựa PVC giá rẻ cho các đường ống dẫn nước nóng năng lượng mặt trời, khiến van bị chảy nhão và mất hoàn toàn khả năng khóa nước. Ngoài ra, việc bỏ qua chế độ bảo trì định kỳ, để cặn vôi canxi bám chặt vào ty van cũng là nguyên nhân khiến thiết bị bị kẹt cứng, không thể vặn xoay khi có sự cố bục ống xảy ra.

Checklist chọn Van chặn ống nước phù hợp

Để đảm bảo hiệu quả đầu tư và an toàn tuyệt đối cho công trình, hãy tuân thủ quy trình kiểm duyệt 5 bước sau:

• Bước 1: Xác định môi trường sử dụng thực tế – Lưu chất là nước lạnh sạch, nước thải, nước nóng hay hóa chất tẩy rửa nhẹ để khoanh vùng dòng vật liệu phù hợp.

• Bước 2: Kiểm tra chính xác áp lực và nhiệt độ – Đảm bảo thông số áp suất làm việc của van (PN) lớn hơn ít nhất 20% so với áp lực đỉnh của trạm bơm.

• Bước 3: Lựa chọn vật liệu tối ưu – Ưu tiên chất liệu đồng cho nhà dân dụng, inox cho môi trường muối/hóa chất, gang cho hệ đường ống đô thị lớn.

• Bước 4: Xác định kiểu kết nối đồng bộ – Lựa chọn kết nối ren cho các size nhỏ (< DN50) để dễ tháo lắp; chọn mặt bích cho hệ lớn để chống chịu rung lắc.

• Bước 5: Lựa chọn thương hiệu bảo chứng – Chỉ mua các sản phẩm có dập nổi thông số kỹ thuật rõ ràng trên thân, đầy đủ chứng chỉ kiểm định chất lượng CO/CQ.

Lưu ý khi lắp đặt và bảo trì

Quy trình thi công đúng kỹ thuật sẽ giúp kéo dài tuổi thọ của thiết bị lên gấp đôi. Khi tiến hành lắp đặt, người thợ tuyệt đối không siết quá lực đối với các dòng van ren, vì lực vặn quá tầm bằng kìm mỏ quạ lớn sẽ làm cháy ren hoặc làm nứt vỡ phần cổ ren tiếp giáp thân van. Hãy sử dụng gioăng cao su đệm hoặc quấn băng tan (cao su non) đúng kỹ thuật, vặn đều tay cho đến khi cảm thấy nặng vừa đủ. Sau khi lắp xong, bắt buộc phải mở nước chạy thử tải để quan sát xem có giọt nước nào bị rỉ ra ngoài hay không.

Công tác bảo trì cần được thực hiện định kỳ từ 6 – 12 tháng một lần. Người vận hành nên đóng mở xoay van vài lần để phá vỡ các mảng bám cặn canxi hình thành trong lòng van, đồng thời tiến hành thay thế các gioăng cao su làm kín nếu thấy có dấu hiệu chai cứng hoặc lão hóa nhằm ngăn ngừa các sự cố rò rỉ nước từ xa.

Câu hỏi thường gặp về Van chặn ống nước (FAQ)

Thiết bị water pipe stopper valve có chức năng chính là gì?

Đây là dòng van chuyên dụng dùng để đóng hoàn toàn, mở thông suốt hoặc điều tiết, phân phối lưu lượng dòng nước ngay tại các điểm nút giao của hệ thống đường ống kỹ thuật.

Loại van chặn nào là giải pháp tốt nhất để khóa nước khẩn cấp nhanh?

Van bi (Ball Valve) là lựa chọn tối ưu nhất cho mục đích khóa nước nhanh nhờ cơ chế đóng mở bằng tay gạt góc 90 circ, giúp chặn đứng dòng lưu chất ngay lập tức chỉ trong một giây.

Van chặn bằng đồng có lắp được cho đường ống nước nóng không?

Hoàn toàn được, nếu bạn lựa chọn đúng dòng van đồng có gioăng làm kín làm bằng vật liệu chịu nhiệt Teflon (PTFE) chịu được mức nhiệt lên tới 120°C trở lên. Các dòng van nhựa PVC thông thường tuyệt đối không được dùng cho nước nóng.

Nên sử dụng van chặn chất liệu đồng hay inox cho công trình?

Đối với hệ thống cấp nước sinh hoạt, nhà phố, biệt thự thông thường, van đồng là sự lựa chọn hợp lý nhất về mặt chi phí và công năng. Tuy nhiên, đối với môi trường nước nhiễm mặn, nước thải công nghiệp hoặc nơi có hóa chất ăn mòn, van inox là lựa chọn bắt buộc.

Tổng kết

Việc trang bị một hệ thống water pipe stopper valve chuẩn mực là giải pháp nền tảng giúp bảo vệ công trình khỏi các thảm họa rò rỉ và thất thoát nước. Bằng cách thấu hiểu sâu sắc các thông số kỹ thuật về áp suất, kiểu kết nối cũng như tuân thủ đúng quy trình checklist lựa chọn vật liệu, bạn sẽ tối ưu hóa được chi phí vận hành và nâng cao tuổi thọ cho toàn bộ hệ thống cơ điện.
