Giải Pháp Ổn Định Áp Suất Bằng Van Điều Áp Hơi Nóng Cho Hệ Thống Công Nghiệp

Vì sao hệ thống hơi nóng cần van điều áp?

Tại các nhà máy chế biến thực phẩm, hệ thống sấy nông sản hay các dây chuyền dệt nhuộm sử dụng nồi hơi công nghiệp, năng lượng nhiệt từ hơi nước đóng vai trò quyết định đến chất lượng thành phẩm. Tuy nhiên, một thực tế đáng lo ngại là áp suất từ lò hơi sinh ra thường rất cao và không ổn định khi đi qua các đường ống nhánh. Khi áp suất hơi vượt ngưỡng an toàn, nó không chỉ gây hao phí nhiệt năng nghiêm trọng mà còn khiến đường ống rung lắc dữ dội, trực tiếp làm hư hỏng các thiết bị đầu cuối đắt tiền như bộ trao đổi nhiệt hay van điều khiển.

Để bảo vệ toàn diện hệ thống và duy trì hiệu suất vận hành, van điều áp hơi chính là thiết bị kỹ thuật bắt buộc phải có. Đóng vai trò là "người gác cổng" mấu chốt, dòng van giảm áp hơi này giúp kiểm soát, đưa áp suất về dải làm việc an toàn và ổn định. Nếu không có giải pháp điều chỉnh áp lực kịp thời, doanh nghiệp của bạn có thể phải đối mặt với rủi ro dừng máy đột ngột, đẩy chi phí sửa chữa hệ thống hơi công nghiệp lên mức khổng lồ.

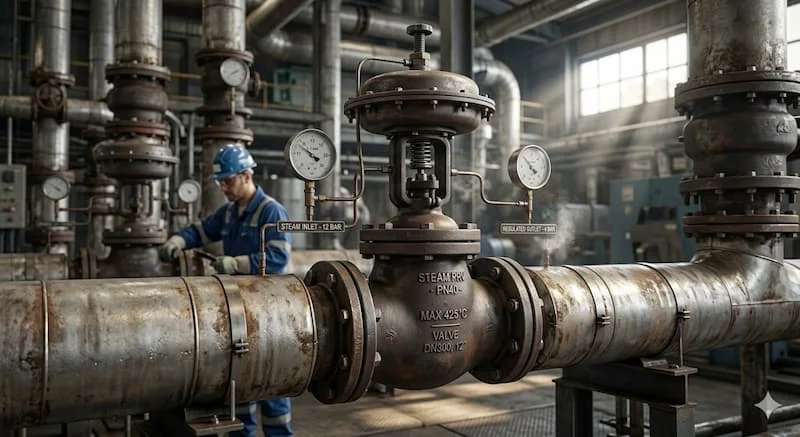

Van điều áp hơi nóng là gì?

Van điều áp hơi nóng là thiết bị dùng để giảm áp suất hơi từ mức cao xuống mức phù hợp và duy trì áp suất ổn định trong hệ thống hơi công nghiệp.

Về chức năng, thiết bị này giúp giảm áp lực của dòng hơi nóng bão hòa hoặc hơi quá nhiệt từ nguồn cấp chính, giữ cho áp suất đầu ra luôn ở một giá trị cố định đã được cài đặt sẵn, bất chấp sự trồi sụt của áp suất đầu vào hay sự thay đổi của lưu lượng tiêu thụ. Qua đó, van giúp bảo vệ thiết bị cơ khí, ổn định lượng nhiệt năng truyền tải và tối ưu hóa chi phí nhiên liệu đốt cho lò hơi.

Nguyên lý hoạt động của van điều áp hơi nóng

Cơ chế vận hành của dòng van này dựa trên nguyên lý cân bằng áp lực giữa lực đàn hồi của lò xo điều chỉnh và lực đẩy ngược từ áp suất hơi đầu ra tác động lên màng chắn (diaphragm) hoặc piston.

Khi dòng hơi có áp suất cao đi vào cửa van, nó phải đi qua khe hở giữa đĩa van và ghế van để giảm áp. Quá trình kiểm soát diễn ra như sau:

• Khi áp suất đầu ra tăng lên: Lượng hơi này sẽ tác động ngược lại lên màng diaphragm hoặc cơ chế điều khiển pilot, đẩy màng van lên để nén lò xo lại. Hành động này làm đĩa van dịch chuyển đi xuống, thu hẹp khe hở dòng chảy, khiến lượng hơi qua van giảm đi và kéo áp suất đầu ra hạ xuống.

• Khi áp suất đầu ra giảm xuống: Lực đàn hồi của lò xo sẽ thắng thế, đẩy màng van và đĩa van đi xuống để mở rộng khe hở, cho phép nhiều hơi đi qua hơn nhằm bù lại lượng áp suất thiếu hụt.

Trong ngành nhiệt lạnh, việc kiểm soát áp suất chính xác đồng nghĩa với việc kiểm soát được nhiệt độ lý tưởng của hơi nước. Theo các định luật vật lý về hơi bão hòa, áp suất và nhiệt độ có mối quan hệ tỷ lệ thuận chặt chẽ. Khi áp suất biến động, nhiệt độ hơi sẽ thay đổi theo, trực tiếp ảnh hưởng đến độ đồng đều của quá trình sấy hoặc nấu chín thực phẩm. Do đó, cơ chế phản hồi nhanh của màng lọc và lò xo giúp van duy trì mức nhiệt ổn định tuyệt đối cho dây chuyền sản xuất.

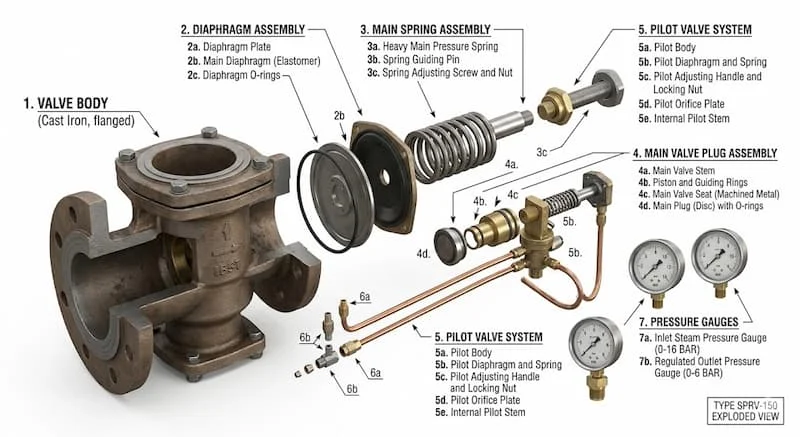

Cấu tạo van nước điều áp hơi nóng gồm những gì?

Một chiếc van nước điều áp hơi nóng chất lượng cao thường được cấu thành từ các bộ phận chính sau:

• Thân van: Phần khung chịu lực đúc bằng gang cầu (dùng cho hệ thống hơi phổ thông) hoặc inox 304/316 (dành cho hệ thống hơi sạch, nhà máy dược phẩm hoặc thực phẩm).

• Đĩa van và Ghế van: Các chi tiết tiếp xúc trực tiếp và cắt dòng hơi, bắt buộc phải làm bằng hợp kim cứng không gỉ để chống mài mòn do hiện tượng xâm thực.

• Lò xo điều chỉnh: Bộ phận tạo ra lực đối trọng để người vận hành thiết lập mức áp suất đầu ra mong muốn bằng vít chỉnh trên đỉnh van.

• Màng Diaphragm: Thường bằng inox mỏng hoặc cao su chịu nhiệt cường độ cao, có nhiệm vụ cảm biến áp suất đầu ra để dịch chuyển đĩa van.

• Hệ thống Pilot (ở dòng van lớn): Cơ chế van phụ giúp khuếch đại lực cảm biến, đảm bảo độ nhạy và chính xác cao hơn.

• Lưới lọc tích hợp: Giúp giữ lại các cặn han gỉ đường ống, bảo vệ bề mặt làm kín của van.

Insight chuyên gia: Điểm khác biệt lớn nhất quyết định tuổi thọ của van hơi chính là cấu trúc của gioăng và màng làm kín. Do đặc thù môi trường hơi nóng có tính mài mòn và nhiệt độ cực cao, các dòng van hơi chịu nhiệt phải dùng gioăng kim loại hoặc Teflon cứng, thay vì gioăng cao su mềm như các dòng van nước thông thường.

Phân loại van nước điều áp hơi nóng phổ biến

Van điều áp tác động trực tiếp

Đây là dòng van có kết cấu đơn giản nhất, với trục van kết nối trực tiếp vào màng van và lò xo điều chỉnh.

• Ưu điểm: Giá thành hợp lý, thiết kế nhỏ gọn, tốc độ phản hồi giảm áp rất nhanh.

• Nhược điểm: Độ chính xác không quá cao khi lưu lượng hơi thay đổi đột ngột.

• Ứng dụng: Thích hợp cho các thiết bị công nghiệp có công suất vừa và nhỏ, lưu lượng sử dụng hơi thấp và ổn định.

Van điều áp kiểu Pilot (Tác động gián tiếp)

Dòng van này sử dụng một van điều khiển phụ (Pilot) được gắn trên đỉnh van chính để cảm biến áp suất đầu ra, sau đó mượn chính áp lực của dòng hơi để điều khiển đóng mở pittông của van chính.

• Ưu điểm: Khả năng kiểm soát áp suất cực kỳ chính xác (sai số dưới 1%), duy trì áp suất đầu ra ổn định hoàn hảo ngay cả khi lưu lượng hơi biến động lớn.

• Nhược điểm: Cấu tạo phức tạp hơn, yêu cầu bảo trì khắt khe và giá thành cao hơn.

• Ứng dụng: Là lựa chọn tiêu chuẩn cho các đường ống trục chính trong nhà máy lớn, các hệ thống lò hơi công nghiệp công suất cao.

Thông số kỹ thuật cần quan tâm khi chọn van

Để hệ thống hoạt động không gặp lỗi, các kỹ sư cần lựa chọn van dựa theo các thông số cốt lõi:

• Kích cỡ đường ống (DN): Từ DN15 đến DN200 hoặc lớn hơn để khớp với đường ống có sẵn.

• Tiêu chuẩn áp suất thân van: PN16, PN25 hoặc PN40 (quy định khả năng chịu áp tối đa của vỏ van).

• Dải áp suất điều chỉnh đầu ra: Ví dụ dải từ 0,5 bar - 7 bar hoặc 4 bar - 12 bar.

• Nhiệt độ làm việc: Phải đạt từ 180 độ C đến hơn 220 độ C tùy theo cấp hơi.

• Kiểu kết nối: Nối ren (cho kích thước nhỏ dưới DN50) hoặc nối mặt bích tiêu chuẩn JIS, BS, ANSI (cho kích thước lớn).

So sánh van nước điều áp hơi nóng và van giảm áp nước

Rất nhiều trường hơp thợ kỹ thuật non kinh nghiệm đã sử dụng van giảm áp nước để lắp cho đường ống hơi nóng nhằm giảm chi phí, đây là sai lầm đặc biệt nguy hiểm.

Hơi nước có tốc độ lưu thông và mức nhiệt năng cực lớn, van nước thông thường hoàn toàn không thể chịu được điều kiện khắc nghiệt này và sẽ bị phá hủy chỉ sau vài giờ hoạt động.

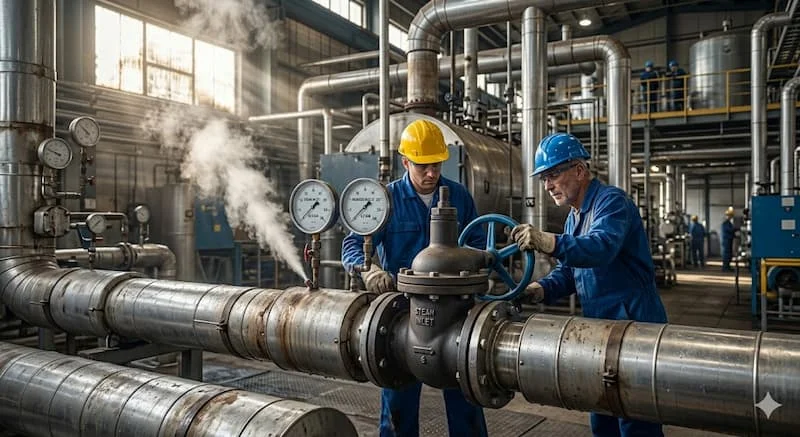

Van nước điều áp hơi nóng được dùng ở đâu?

• Hệ thống nồi hơi và lò hơi: Lắp ngay tại ngõ ra của lò hơi tổng để hạ áp xuống mức phù hợp trước khi chia về các phân xưởng.

• Nhà máy dệt nhuộm và may mặc: Kiểm soát áp suất hơi cấp cho các máy nhuộm vải, máy sấy căng định hình nhằm bảo vệ bề mặt sợi vải không bị cháy.

• Nhà máy chế biến thực phẩm: Điều chỉnh hơi bão hòa đi vào các nồi nấu tiệt trùng, nồi cô đặc nước quả, đảm bảo an toàn vệ sinh và nhiệt lượng đồng đều.

• Ngành hóa chất và lọc dầu: Điều tiết lượng hơi dùng cho các tháp chưng cất và hệ thống gia nhiệt đường ống dẫn chất lỏng đặc.

Sai lầm thường gặp khi chọn van nước điều áp hơi nóng

Việc chọn sai thiết bị không chỉ làm giảm hiệu suất mà còn gây mất an toàn lao động. Các kỹ sư vận hành thường mắc các lỗi sau:

1. Chọn kích cỡ van bằng kích cỡ đường ống: Đây là lỗi phổ biến nhất. Van giảm áp thường phải chọn nhỏ hơn đường ống một cấp (ví dụ ống DN50 thường chọn van DN40 hoặc DN32) dựa trên lưu lượng hơi thực tế chứ không chọn theo kích thước cơ học của ống. Việc chọn van quá lớn sẽ gây ra hiện tượng "hunting" (van đóng mở liên tục gây rung giật và nhanh hỏng).

2. Bỏ qua bộ lọc Y phía trước: Dòng hơi nóng mang theo rất nhiều cặn rỉ sét từ lòng ống thép. Nếu không lắp lọc Y, cặn bẩn sẽ lọt vào làm kẹt màng van hoặc làm rách gioăng cao cấp.

3. Không tính toán dải áp suất: Chọn van có dải áp đầu ra quá cao so với nhu cầu thực tế khiến lò xo luôn ở trạng thái quá căng, không thể tinh chỉnh được mức áp nhỏ.

Checklist chọn van nước điều áp hơi nóng phù hợp

Để quy trình mua sắm vật tư diễn ra chuẩn xác, bạn hãy áp dụng bảng checklist kiểm tra sau:

• 1. Xác định áp suất đầu vào tối đa từ nồi hơi là bao nhiêu bar?

• 2. Xác định áp suất đầu ra mong muốn cấp cho thiết bị là bao nhiêu bar?

• 3. Tính toán lưu lượng hơi tiêu thụ lớn nhất (tính bằng kg/h hoặc tấn/h).

• 4. Xác định nhiệt độ thực tế của dòng hơi để chọn dòng van hơi chịu nhiệt thích hợp.

• 5. Chọn kiểu kết nối (Lắp ren tiện lợi hay Lắp mặt bích chắc chắn).

Lưu ý khi lắp đặt và vận hành van nước điều áp hơi nóng

• Lắp đúng chiều mũi tên: Trên thân van luôn đúc nổi mũi tên chỉ hướng đi của dòng hơi, tuyệt đối không được lắp ngược.

• Lắp đặt cụm van giảm áp tiêu chuẩn: Một cụm van đúng kỹ thuật phải gồm: Van chặn đầu vào -> Lọc chữ Y -> Bẫy hơi (để xả nước ngưng) -> Van giảm áp -> Đồng hồ đo áp suất đầu ra -> Van an toàn.

• Điều chỉnh áp suất từ từ: Khi vận hành lần đầu, hãy nới lỏng lò xo, sau đó vặn vít chỉnh áp xuống một cách chậm rãi, vừa vặn vừa quan sát đồng hồ áp suất hiển thị cho đến khi đạt mức yêu cầu. Không vặn quá nhanh đột ngột làm rách màng van.

Câu hỏi thường gặp về van nước điều áp hơi nóng (FAQ)

Van điều áp hơi nóng hoạt động như thế nào?

Van hoạt động dựa trên sự cân bằng lực giữa lò xo điều chỉnh và áp suất hơi đầu ra. Khi áp suất đầu ra thay đổi, nó tác động lên màng chắn để tự động thu hẹp hoặc mở rộng khe hở của đĩa van, từ đó giữ cho áp suất đầu ra luôn ở mức cố định.

Nên dùng van trực tiếp hay van pilot?

Nếu hệ thống của bạn nhỏ, lưu lượng ít biến động và không yêu cầu độ chính xác tuyệt đối, van tác động trực tiếp là phương án kinh tế. Ngược lại, với hệ thống đường ống lớn trong nhà máy công nghiệp, cần độ chính xác cao để bảo vệ máy móc, hãy chọn van kiểu Pilot.

Van điều áp hơi nóng chịu được bao nhiêu độ?

Tùy thuộc vào vật liệu, các dòng van thân gang cầu gioăng PTFE thông thường chịu được khoảng 180 độ C - 220 độ C . Đối với dòng van thép đúc hoặc inox chuyên dụng, nhiệt độ làm việc có thể lên tới 300 độ C hoặc cao hơn.

Có cần lắp lọc Y trước van không?

Bắt buộc phải lắp. Lọc chữ Y giúp giữ lại toàn bộ tạp chất cơ học và rỉ sét đường ống, ngăn không cho chúng làm kẹt hoặc phá hủy các chi tiết chuyển động tinh vi bên trong van điều áp.

Cách chọn van nước điều áp hơi nóng phù hợp hệ thống

Tóm lại, việc vận hành một hệ thống hơi công nghiệp an toàn, tiết kiệm năng lượng phụ thuộc hoàn toàn vào cách bạn lựa chọn và lắp đặt các thiết bị phụ trợ. Một chiếc van điều áp hơi nóng phù hợp – đúng áp suất, đúng vật liệu chịu nhiệt và tính toán chuẩn xác lưu lượng – không chỉ giúp bảo vệ các thiết bị máy móc đầu cuối hoạt động ổn định mà còn gia tăng tuổi thọ toàn diện cho toàn bộ mạng lưới đường ống.
