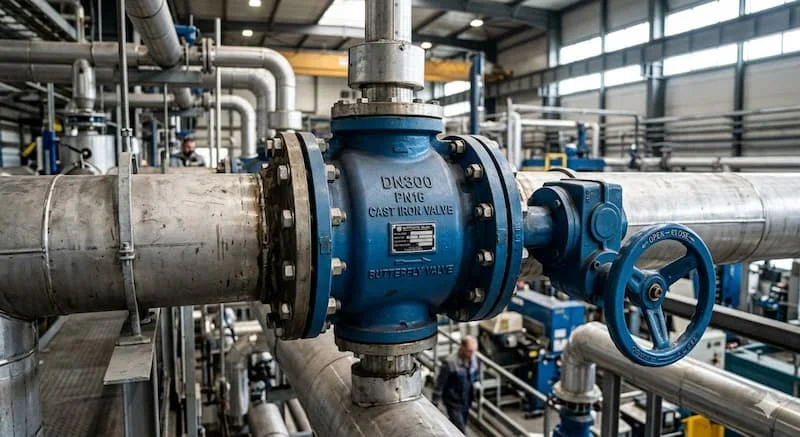

Hướng Dẫn Chọn Van Bướm DN300 Cho Đường Ống Công Nghiệp Lớn

Van bướm DN300 dùng trong hệ thống nào?

Trong các công trình cấp thoát nước, hệ thống HVAC tòa nhà, hay mạng lưới phòng cháy chữa cháy (PCCC), việc duy trì lưu lượng ổn định cho các đường ống cỡ lớn luôn là bài toán hóc búa của kỹ sư vận hành. Thực tế tại nhiều nhà máy, tình trạng chọn sai kích cỡ van, van bị rò rỉ do không chịu nổi áp lực lớn, hay tay gạt bị kẹt cứng do lưu chất ăn mòn diễn ra rất phổ biến. Những sự cố này không chỉ làm gián đoạn sản xuất mà còn đẩy chi phí bảo trì lên gấp nhiều lần.

Để giải quyết triệt để vấn đề này, van bướm DN 300 chính là giải pháp hàng đầu được ứng dụng rộng rãi. Là dòng van bướm công nghiệp kích thước lớn, DN300 sở hữu thiết kế tối ưu giúp giảm thiểu tối đa lực đóng mở, chịu áp lực cao và tương thích hoàn hảo với nhiều dạng lưu chất khác nhau. Nếu bạn đang tìm kiếm một loại van khóa đường ống lớn vừa đảm bảo hiệu suất kỹ thuật, vừa tối ưu chi phí đầu tư thì đây chính là câu trả lời cốt lõi.

Van bướm DN300 là gì?

Van bướm DN300 là dòng van công nghiệp dùng cho đường ống kích thước DN300 (đường kính danh nghĩa 300mm), hoạt động bằng cơ chế xoay đĩa van để kiểm soát lưu lượng chất lỏng hoặc khí trong hệ thống.

Về mặt chức năng, thiết bị này đảm nhận hai nhiệm vụ chính: đóng/mở hoàn toàn dòng chảy và điều tiết (tiết lưu) lưu lượng chất lưu đi qua đường ống. Nhờ kết cấu linh hoạt, van bướm kích thước DN300 được ứng dụng phổ biến trong các môi trường đa dạng từ nước sạch, hệ thống xử lý nước thải, cho đến các đường dẫn khí nén, hơi nóng nhiệt độ cao hoặc các dòng hóa chất nhẹ trong công nghiệp chế biến.

Nguyên lý hoạt động của van bướm DN 300

Cơ chế vận hành của van bướm DN 300 dựa trên chuyển động xoay 90 độ (góc một phần tư) của đĩa van quanh trục cố định. Khi người vận hành tác động lực vào bộ điều khiển (tay quay, mô tơ điện hoặc bộ truyền động khí nén), trục van sẽ truyền mô-men xoắn làm đĩa van dịch chuyển:

• Trạng thái mở hoàn toàn: Đĩa van xoay song song với hướng dòng chảy (góc 90 độ). Lúc này, thiết bị cho phép lưu chất đi qua với lưu lượng tối đa. Tuy nhiên, do đĩa van vẫn nằm ngay giữa dòng lưu chất, hệ thống sẽ chịu một mức tổn thất áp suất (pressure drop) nhất định so với van cổng.

• Trạng thái điều tiết (Mở một phần): Đĩa van cố định ở các góc nghiêng khác nhau để tăng hoặc giảm khoảng trống, từ đó kiểm soát lưu lượng theo nhu cầu.

• Trạng thái đóng kín: Đĩa van xoay vuông góc với đường ống, ép chặt vào gioăng làm kín (seat) để ngăn chặn hoàn toàn dòng chảy, đảm bảo độ kín khít tuyệt đối và chống rò rỉ.

Một ưu điểm kỹ thuật vượt trội là van bướm có trọng lượng nhẹ và độ dày thân van nhỏ hơn rất nhiều so với van cổng cùng kích thước DN300. Lý do là vì van bướm tối ưu không gian bằng cơ chế xoay đĩa tại chỗ, không cần khoảng không phía trên để nâng hạ cánh van như van cổng, giúp giảm khối lượng vật liệu chế tạo đáng kể.

Cấu tạo van bướm DN 300 gồm những gì?

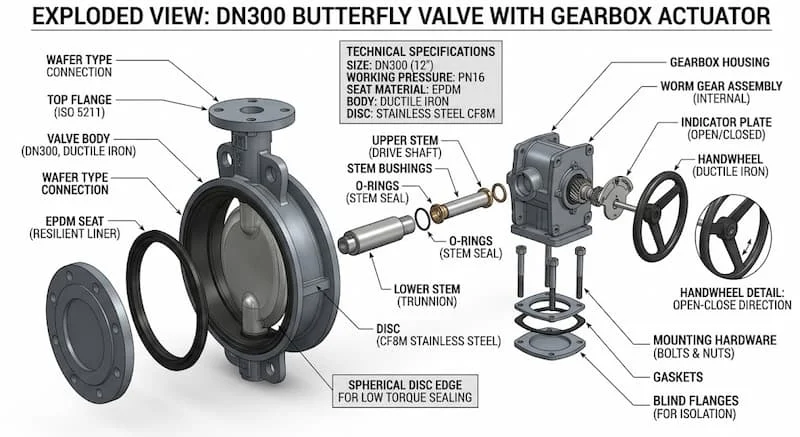

Để vận hành bền bỉ dưới áp lực lớn, một bộ van bướm dn 300 tiêu chuẩn được cấu thành từ 5 bộ phận cốt lõi sau:

Thân van (Body)

Là khung xương chịu lực chính, cấu tạo dạng vòng tròn đúc bằng gang hoặc inox. Thân van có nhiệm vụ định hình toàn bộ cấu trúc và kết nối trực tiếp vào hai đầu mặt bích của đường ống.

Đĩa van (Disc)

Cánh bướm dạng đĩa tròn, tiếp xúc trực tiếp với lưu chất. Đây là bộ phận chịu áp lực dòng chảy lớn nhất, thường được chế tạo bằng inox 304 hoặc inox 316 để chống ăn mòn và mài mòn.

Trục van (Stem)

Trục thép hoặc inox xuyên dọc từ bộ điều khiển xuống đĩa van. Trục có nhiệm vụ truyền động lực xoay từ tay quay hoặc bộ truyền động để đóng mở đĩa van.

Gioăng làm kín (Seat)

Vòng đệm lót giữa thân van và đĩa van, quyết định độ kín của van khi đóng.

• Gioăng EPDM / NBR (Cao su): Phù hợp cho môi trường nước sạch, nước thải, nhiệt độ dưới 120°C.

• Gioăng PTFE (Teflon): Chịu hóa chất, axit và nhiệt độ cao vượt trội lên tới 200°C.

Bộ điều khiển (Actuator)

Hệ thống tiếp nhận và xử lý lệnh đóng mở, có thể là vô lăng tay quay hộp số, bộ điều khiển điện hoặc bộ điều khiển khí nén.

Phân loại van bướm DN300 phổ biến hiện nay

Theo kiểu kết nối

• Kiểu Wafer (Kẹp bích): Đây là loại phổ biến nhất nhờ thiết kế nhỏ gọn, giá thành rẻ. Van được định vị giữa hai mặt bích của đường ống bằng các bu-lông dài xuyên suốt. Phù hợp cho các hệ thống có không gian hẹp và áp lực vừa phải.

• Kiểu Lug (Tai bích): Thân van có các lỗ bắt vít ren độc lập xung quanh. Loại này cho phép tháo rời đường ống ở một phía mà không ảnh hưởng đến phía còn lại, cực kỳ tiện lợi cho việc bảo trì từng phần.

• Kiểu Mặt bích (Flanged): Hai đầu thân van đúc sẵn hai mặt bích tiêu chuẩn. Dòng này chịu lực rung lắc tốt, độ bền cao, chuyên dùng cho các đường ống ngầm hoặc hệ thống áp lực rất lớn.

Theo phương thức vận hành

• Tay quay (Vô lăng hộp số): Do kích thước DN300 tương đối lớn, lực cản dòng chảy cao nên tuyệt đối không dùng tay gạt (vì lực người không đủ để bẻ cánh van, dễ gây hiện tượng búa nước do đóng quá nhanh). Tay quay tích hợp hộp số trợ lực giúp việc vận hành thủ công trở nên nhẹ nhàng, an toàn.

• Điều khiển điện (Electric Actuator): Sử dụng motor điện (24V, 220V, 380V) để tự động hóa hoàn toàn. Thích hợp cho các vị trí lắp đặt trên cao, không gian hẹp hoặc cần kết nối với tủ điều khiển trung tâm PLC.

• Điều khiển khí nén (Pneumatic Actuator): Sử dụng áp lực khí nén để đóng mở piston. Ưu điểm là thời gian đóng mở cực nhanh (chỉ từ 1 - 2 giây), độ an toàn phòng chống cháy nổ tuyệt đối.

Theo vật liệu chế tạo

Thông số kỹ thuật van bướm DN 300 cần biết

Khi lựa chọn thiết bị cho dự án, các kỹ sư cần đối chiếu chính xác các thông số kỹ thuật tiêu chuẩn sau:

• Kích cỡ danh nghĩa: DN300 (tương đương đường kính ngoài ống khoảng 318mm - 323mm, tương đương 12 Inch).

• Tiêu chuẩn mặt bích kết nối: BS4504 PN10/PN16, JIS B2220 van bướm jis10k, ANSI Class 150, DIN.

• Áp lực làm việc: PN10, PN16, 10K, 16K (tương đương 10 bar - 16 bar hay 1.0 MPa - 1.6 MPa).

• Nhiệt độ hoạt động: Thân gang gioăng EPDM: 0 độ C đến 120 độ C; Thân inox gioăng PTFE: -10 độ C đến 180 độ C.

• Sơn phủ bề mặt: Sơn Epoxy cao cấp chống bám bụi và chống gỉ sét (đối với dòng van gang).

So sánh van bướm DN 300 với van cổng DN300

Để tối ưu hóa chi phí và không gian lắp đặt, việc cân nhắc giữa van bướm và van cổng (van cửa) là rất quan trọng. Dưới đây là bảng đối sánh kỹ thuật trực quan:

Vì sao nên chọn van bướm? Đối với các đường ống lớn như DN300, van bướm chiếm ưu thế tuyệt đối về mặt kinh tế và không gian lắp đặt. Trừ khi hệ thống của bạn yêu cầu dòng chảy thông suốt 100% không vật cản để nạo vét đường ống, còn lại van bướm luôn là sự lựa chọn tối ưu nhất.

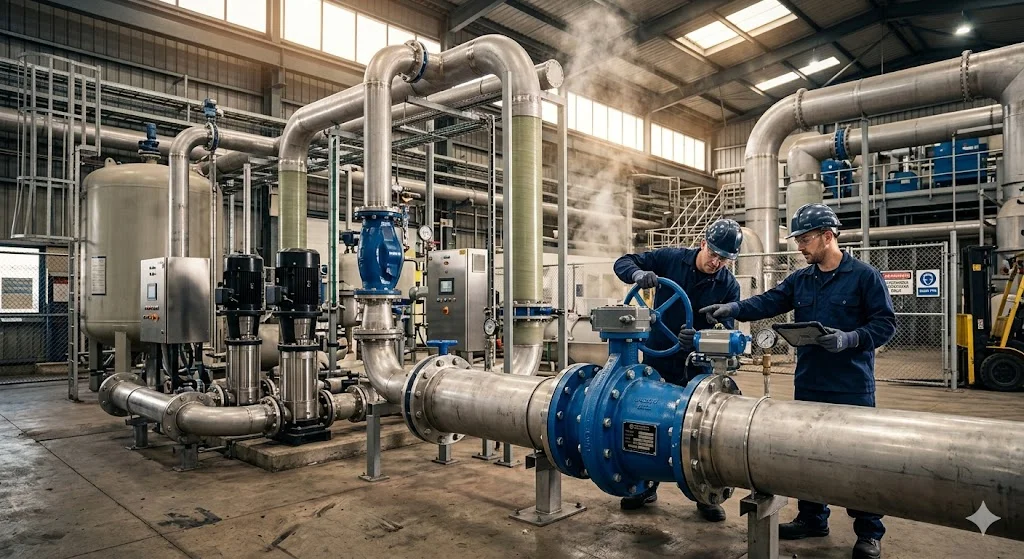

Ứng dụng thực tế của van bướm DN 300

Nhờ tính đa năng và dải thông số rộng, thiết bị được ứng dụng trong nhiều lĩnh vực công nghiệp xương sống:

• Nhà máy cấp thoát nước: Dùng làm van chặn dòng, van phân phối chính trong mạng lưới cấp nước sạch đô thị hoặc xử lý nước thải công nghiệp (thường dùng loại thân gang, đĩa inox).

• Hệ thống PCCC: Lắp đặt tại các trạm bơm cứu hỏa lớn, đường ống dẫn nước chữa cháy trục chính của khu công nghiệp (thường dùng loại van bướm tín hiệu điện kèm công tắc giám sát).

• Hệ thống điều hòa không khí (HVAC): Quản lý đường ống nước làm mát (Chiller) của các tòa nhà cao tầng, trung tâm thương mại.

• Nhà máy thực phẩm, bia rượu: Sử dụng dòng van bướm vi sinh toàn thân inox 304/316 với bề mặt đánh bóng, đảm bảo các tiêu chuẩn nghiêm ngặt về vệ sinh an toàn thực phẩm.

Sai lầm thường gặp khi chọn van bướm DN 300

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy rất nhiều dự án gặp sự cố nghiêm trọng xuất phát từ các sai lầm sau:

1. Chọn sai vật liệu gioăng: Đưa gioăng cao su EPDM vào hệ thống dẫn dầu hoặc hóa chất nồng độ cao dẫn đến gioăng bị trương nở, mủn nát sau vài tuần, gây rò rỉ nghiêm trọng.

2. Sử dụng van gạt cho kích thước DN300: Cố tình lắp tay gạt để tiết kiệm chi phí dẫn đến việc công nhân không thể đóng mở do áp lực dòng nước ép vào đĩa van quá lớn, hoặc đóng quá đột ngột gây nổ ống do hiện tượng búa nước.

3. Bỏ qua tiêu chuẩn mặt bích: Mua van tiêu chuẩn JIS10K nhưng mặt bích chờ trên đường ống lại hàn theo tiêu chuẩn BS PN16, dẫn đến các tâm lỗ bu-lông không trùng nhau, không thể lắp đặt được.

4. Không tính toán không gian bảo trì: Lắp van sát tường hoặc trần nhà khiến việc tháo lắp, thay thế bộ điều khiển điện/khí nén sau này gặp vô vàn khó khăn.

Hướng dẫn chọn van bướm DN 300 phù hợp

Để đảm bảo hệ thống vận hành trơn tru và tối ưu chi phí, hãy áp dụng quy trình 5 bước sau khi lựa chọn van:

• Bước 1: Xác định chính xác lưu chất: Nước sạch, nước thải, hóa chất hay khí nén? Nếu có hóa chất, nồng độ và nhiệt độ là bao nhiêu để chọn đúng loại gioăng (EPDM hay PTFE).

• Bước 2: Kiểm tra áp suất vận hành thực tế: Hệ thống chạy ở áp suất tối đa bao nhiêu? Chọn loại van PN10 (10 bar) hay PN16 (16 bar) để tránh hiện tượng nứt vỡ thân van.

• Bước 3: Lựa chọn phương thức vận hành phù hợp: Tần suất đóng mở có thường xuyên không? Nếu đóng mở liên tục nên ưu tiên dùng điều khiển khí nén hoặc điện để tự động hóa, giảm sức người.

• Bước 4: Đồng bộ tiêu chuẩn kết nối: Kiểm tra hệ thống đường ống hiện tại đang dùng mặt bích gì (JIS, BS, ANSI) để chọn thân van tương thích.

Lưu ý khi lắp đặt và bảo trì van bướm DN 300

• Khi lắp đặt, phải mở hé đĩa van một góc khoảng 10 độ - 15 độ. Tuyệt đối không đóng kín hoàn toàn vì khi siết mặt bích, gioăng cao su sẽ bị ép chặt vào đĩa van, gây kẹt hoặc rách gioăng khi mở van lần đầu.

• Siết bu-lông đối xứng theo hình ngôi sao một cách từ từ để lực ép phân bố đều, tránh hiện tượng siết lệch gây vênh mặt bích và rò rỉ lưu chất.

• Xây dựng lịch bảo trì định kỳ từ 3 - 6 tháng/lần: Tra mỡ bôi trơn vào hộp số tay quay, kiểm tra độ kín của gioăng và vệ sinh các cặn bẩn bám trên đĩa van để kéo dài tuổi thọ thiết bị.

Câu hỏi thường gặp về van bướm DN 300 (FAQ)

Van bướm DN300 tương đương bao nhiêu inch?

Kích thước danh nghĩa DN300 tương đương với 12 Inch (ký hiệu là 12"). Đường kính ngoài thực tế của ống nhựa hoặc ống thép lắp vừa dòng van này sẽ dao động trong khoảng từ 318mm đến 323.8mm.

Hệ thống DN300 nên dùng tay quay hay điều khiển điện?

Điều này phụ thuộc vào vị trí và tần suất vận hành. Nếu van lắp ở vị trí dễ tiếp cận, tần suất đóng mở ít (vài ngày/lần), hãy chọn tay quay để tiết kiệm chi phí. Nếu van lắp ở vị trí trên cao, môi trường độc hại hoặc cần đóng mở liên tục theo kịch bản tự động, bắt buộc phải dùng điều khiển điện hoặc khí nén.

Van bướm DN300 có dùng cho hơi nóng được không?

Có, nhưng phải chọn đúng chủng loại. Bạn không thể dùng van bướm thân gang gioăng cao su cho hơi nóng. Thay vào đó, phải dùng van bướm lệch tâm toàn thân thép đúc hoặc inox, làm kín bằng kim loại (Metal seat) hoặc gioăng PTFE chịu nhiệt cao chuyên dụng cho hệ thống hơi (180 độ C - 300 độ C).

Nên chọn van bướm thân gang hay inox?

Nếu dùng cho nước sạch, nước sinh hoạt, hệ thống cứu hỏa: Hãy chọn van bướm thân gang đĩa inox để tối ưu hóa chi phí đầu tư. Nếu dùng cho môi trường nước thải y tế, hóa chất, dệt nhuộm, thực phẩm: Hãy chọn van bướm toàn thân inox 304 hoặc 316 để đảm bảo độ bền tối đa.

Nên chọn van bướm DN 300 như thế nào để tối ưu hệ thống?

Một hệ thống công nghiệp vận hành bền bỉ, không sự cố và tối ưu về mặt kinh tế chỉ khi bạn chọn được thiết bị đúng vật liệu, đúng áp lực và đúng phương thức vận hành. Việc đầu tư sai chủng loại van ban đầu không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ dừng toàn bộ dây chuyền sản xuất khi xảy ra sự cố rò rỉ.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về van bướm dn300!
