Giải Pháp Phân Nhánh Đường Ống Toàn Diện Với Van Tê Công Nghiệp

Vì sao hệ thống đường ống cần van tê?

Trong thực tế vận hành, bất kỳ hệ thống đường ống nào từ dân dụng đến công nghiệp đều đối mặt với bài toán điều hướng lưu chất. Khi một hệ thống nước cần chia dòng sang nhiều nhánh khác nhau để cấp cho các phân xưởng, hoặc khi hệ thống khí nén cần phân phối áp lực đồng đều tới từng thiết bị đầu cuối, các phụ kiện kết nối thông thường sẽ bộc lộ ngay nhược điểm. Lúc này, nhà máy cần một cơ chế kiểm soát phân phối dòng chảy chủ động để đảm bảo tính ổn định của toàn hệ thống.

Nếu chỉ sử dụng các phụ kiện ghép nối thụ động, doanh nghiệp thường phải đối mặt với các vấn đề nghiêm trọng:

• Chia nhánh không đều: Hiện tượng lệch áp khiến nhánh gần nhận nhiều lưu chất, nhánh xa bị thiếu hụt.

• Rò rỉ tại điểm nối: Áp lực dòng chảy thay đổi đột ngột tại điểm ba ngả dễ gây phá hủy mối hàn hoặc ren nắp.

• Chọn sai vật liệu gây ăn mòn: Lưu chất ma sát mạnh tại điểm chuyển hướng làm tăng tốc độ mài mòn cơ học và hóa học.

Để giải quyết triệt để những tổn thất này, van nước tê xuất hiện như một giải pháp công nghệ tối ưu. Việc ứng dụng van nước tê đường ống giúp kỹ sư vừa đảm nhận được nhiệm vụ định hình mạng lưới, vừa chủ động kiểm soát được lưu lượng. Cho dù là ứng dụng van khóa tê chia nhánh trong dân dụng hay tích hợp dòng van nước tê công nghiệp vào dây chuyền sản xuất, thiết bị này luôn là mắt xích cốt lõi bảo vệ sự an toàn cho toàn bộ hệ thống.

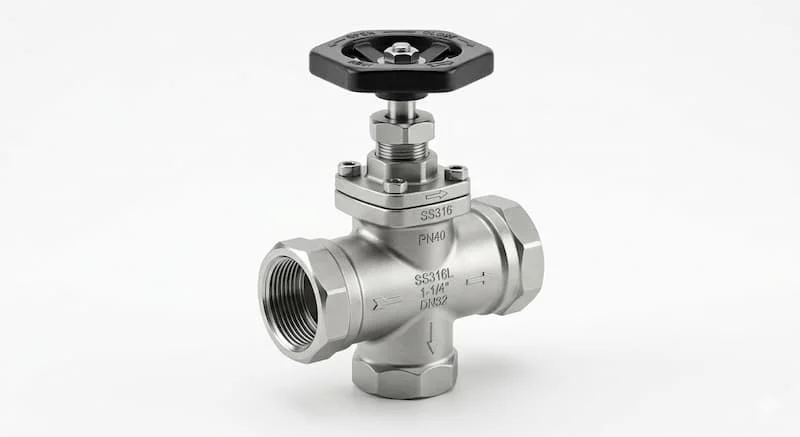

Van tê là gì?

Về bản chất vận hành, dòng van này hoạt động dựa trên nguyên lý phân nhánh dòng chảy chủ động. Khác với các đầu nối chữ T cố định, thiết bị này sở hữu cơ chế đóng/mở độc lập cho từng nhánh riêng biệt. Điều này có nghĩa là bạn hoàn toàn có thể đóng hoàn toàn một nhánh để bảo trì trong khi hai nhánh còn lại vẫn lưu thông bình thường, hoặc tiết lưu giảm dòng ở một ngả để cân bằng áp suất toàn mạng lưới.

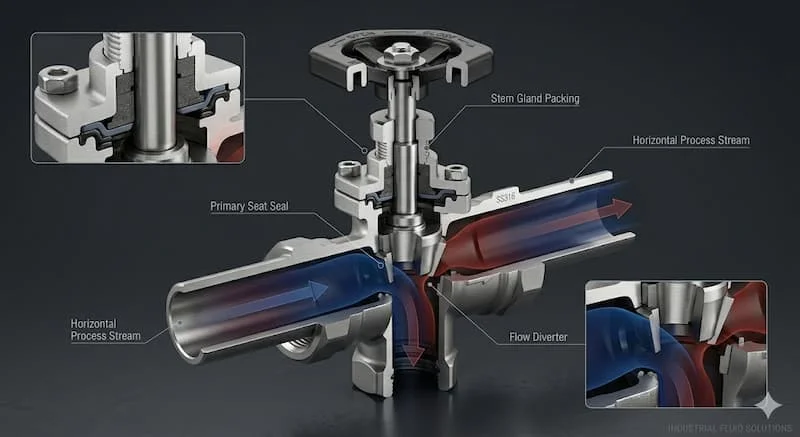

Một cụm van chữ T tiêu chuẩn được cấu thành từ 4 bộ phận cốt lõi:

• Thân van: Đúc nguyên khối dạng chữ T bằng inox, đồng, gang hoặc nhựa, chịu lực chính của hệ thống.

• Cổng kết nối: Thiết kế dạng ren, mặt bích hoặc đầu hàn để liên kết chặt chẽ với đường ống trục và ống nhánh.

• Tay gạt / Bộ điều khiển: Bộ phận truyền động cơ học (hoặc khí nén/điện) để thay đổi trạng thái đóng mở của đĩa van bên trong.

• Gioăng làm kín: Chế tạo từ PTFE, EPDM hoặc cao mềm chịu nhiệt, ngăn ngừa tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Nguyên lý hoạt động của van nước tê

Nguyên lý vận hành của thiết bị dựa trên cấu trúc hình học chữ T đặc trưng, nơi lưu chất đi vào qua cổng chính (Main Inlet) và được định hướng phân phối đến các cổng nhánh (Branch Outlets). Khi dòng lưu chất di chuyển đến tâm của van, tùy thuộc vào vị trí của đĩa van hoặc bi van mà dòng chảy sẽ được dẫn truyền toàn phần, tiết lưu một phần hoặc chặn đứng hoàn toàn tại từng ngả đường.

Cơ chế đóng mở và điều hướng của dòng van này rất đa dạng, đáp ứng nhiều mục đích kỹ thuật:

• Điều tiết 1 chiều: Đóng/mở hoặc bóp nhỏ dòng chảy tại một nhánh cố định để kiểm soát lưu lượng đầu ra.

• Chuyển hướng 2 chiều: Chuyển toàn bộ dòng lưu chất từ nhánh A sang nhánh B thông qua thao tác gạt tay góc 90 circ.

• Phân phối nhiều nhánh: Mở đồng thời cả 3 cửa để phân chia lưu lượng theo tỷ lệ tính toán trước.

Trong một hệ thống vận hành liên tục, thiết bị đóng vai trò tối ưu hóa lưu lượng bằng cách giảm thiểu hiện tượng xoáy lốc tại điểm rẽ nhánh. Nhờ cấu tạo lòng van được bo tròn kỹ thuật, thiết bị giúp giảm tổn thất áp suất động năng một cách đáng kể. Từ đó, người vận hành đạt được sự kiểm soát dòng chảy linh hoạt, bảo vệ các thiết bị đo lường và máy bơm phía sau không bị hiện tượng búa nước phá hủy.

Phân loại van nước tê phổ biến hiện nay

1. Theo vật liệu chế tạo

Vật liệu là yếu tố tiên quyết định hình giới hạn làm việc của thiết bị. Trên thị trường hiện có 4 dòng vật liệu phổ biến:

• Van nước tê inox (SUS304, SUS316): Dòng sản phẩm cao cấp nhất với độ bền cơ học vượt trội, khả năng chịu nhiệt cao trên 180°C và chống ăn mòn hóa chất tuyệt vời. Tuy nhiên, giá thành của dòng này tương đối cao.

• Van nước tê đồng: Thường dùng cho các kích cỡ nhỏ, có khả năng kháng khuẩn tự nhiên, chịu áp tốt, ứng dụng nhiều trong hệ thống nước sạch dân dụng.

• Van nước tê gang: Giải pháp kinh tế cho các đường ống cỡ lớn trong công nghiệp. Gang có khả năng hấp thụ rung động tốt nhưng khả năng chịu môi trường axit yếu.

• Van nước tê nhựa PVC/UPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối ở nhiệt độ thường, giá thành rẻ nhưng không chịu được nhiệt độ cao và áp lực lớn.

2. Theo kiểu kết nối với đường ống

Phương thức kết nối ảnh hưởng trực tiếp đến độ kín khít và quy trình bảo trì định kỳ:

• Kết nối ren (Ren trong / Ren ngoài): Thích hợp cho các đường ống kích thước nhỏ (thường từ DN50 trở xuống). Dễ dàng lắp đặt, tháo rời bằng dụng cụ cầm tay nhưng chịu áp lực hạn chế.

• Kết nối mặt bích: Tiêu chuẩn cho hệ thống công nghiệp áp lực cao. Cho độ kín khít tuyệt đối, chịu được rung lắc mạnh của hệ thống bơm.

• Kết nối hàn: Sử dụng cho các hệ thống siêu áp hoặc lưu chất cực kỳ nguy hiểm (hóa chất độc hại, hơi quá nhiệt) nhằm loại bỏ hoàn toàn nguy cơ rò rỉ tại khớp nối.

3. Theo môi trường sử dụng

Mỗi môi trường lưu chất đòi hỏi một cấu hình lòng van riêng biệt để tối ưu hóa tuổi thọ:

Thông số kỹ thuật quan trọng khi chọn van nước tê

Để hệ thống vận hành đạt hiệu suất lý tưởng, việc đọc hiểu và lựa chọn chính xác các thông số kỹ thuật là bắt buộc. Khi lựa chọn, bạn cần đặc biệt lưu tâm đến các chỉ số sau:

• Kích thước định danh (Nominal Diameter): Dao dải rộng từ các size nhỏ như DN15, DN20 cho đến các size lớn trong công nghiệp như van nước tê DN50, DN100, DN200+. Việc chọn sai kích thước (ví dụ ống DN50 nhưng chọn van DN40 qua bộ chuyển) sẽ làm bóp nghẹt dòng chảy, gây sụt giảm lưu lượng và tăng tổn thất áp suất tĩnh.

• Áp suất làm việc (Nominal Pressure): Ký hiệu bằng PN (PN10, PN16, PN25...) hoặc Class (Class 150, Class 300...). Lựa chọn sai áp lực – chẳng hạn hệ thống đỉnh tải lên tới 14 bar nhưng chọn van tiêu chuẩn PN10 – sẽ dẫn tới nguy cơ rò rỉ gioăng, thậm chí nổ vỡ thân van dưới áp lực dòng nén.

• Tiêu chuẩn chế tạo: Các tiêu chuẩn như JIS (Nhật Bản), BS (Anh), ANSI (Mỹ), DIN (Đức) quy định khoảng cách tâm lỗ bích và độ dày thân van. Việc lắp lẫn các thiết bị sai tiêu chuẩn sẽ khiến hệ thống không thể đồng bộ cơ khí.

So sánh van nước tê với phụ kiện tê thông thường

Nhiều chủ đầu tư thường nhầm lẫn giữa hai loại cấu kiện này dẫn đến việc tối ưu chi phí sai cách. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

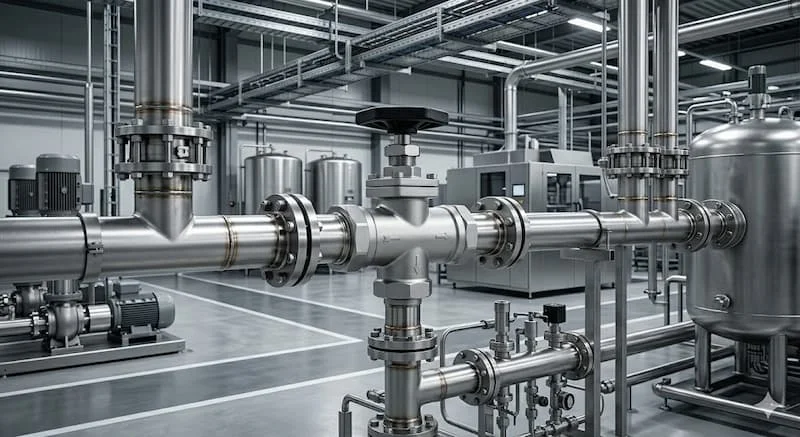

Van nước tê được sử dụng trong những hệ thống nào?

Nhờ tính đa năng vượt trội, dòng van này xuất hiện dày đặc trong các kiến trúc cơ điện (M&E) lẫn hạ tầng sản xuất:

1. Hệ thống cấp thoát nước tòa nhà & Đô thị: Sử dụng để chia nhánh trục cấp nước chính vào các trục căn hộ hoặc các khu vực xử lý nước thải biệt lập.

2. Mạng lưới khí nén áp lực cao: Trích xuất dòng khí từ máy nén trung tâm đến các cánh tay rô-bốt hoặc các thiết bị xì khô tại xưởng lắp ráp.

3. Nhà máy công nghiệp tự động hóa: Tích hợp bộ điều khiển điện/khí nén để điều phối lưu chất (dầu, dung môi, sơn) trong các dây chuyền sản xuất thực phẩm, hóa chất.

4. Hệ thống HVAC (Điều hòa không khí trung tâm): Kiểm soát và cân bằng dòng nước lạnh (Chiller) hoặc nước nóng đi vào các giàn trao đổi nhiệt AHU/FCU của tòa nhà.

Sai lầm thường gặp khi chọn van nước tê

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy rất nhiều hệ thống gặp sự cố rò rỉ nghiêm trọng. Thực tế, nhiều hệ thống rò rỉ không phải do van hỏng mà do chọn sai loại van ngay từ đầu. Dưới đây là các sai lầm phổ biến:

• Không tính toán áp lực đỉnh: Chỉ tính toán áp suất vận hành trung bình mà bỏ qua áp lực shock khi bơm khởi động, dẫn đến hiện tượng biến dạng đĩa van.

• Dùng sai kích thước DN: Chọn size van dựa theo trực giác thay vì tính toán lưu lượng (Q) và vận tốc dòng chảy (v), gây nên hiện tượng quá tải cục bộ tại điểm chia nhánh.

• Mua hàng giá rẻ không rõ nguồn gốc: Các dòng van kém chất lượng thường có phần thân đúc bị rỗ khí ẩn bên trong, gioăng cao su tái chế nhanh bị chai cứng dưới tác động của nhiệt độ và áp lực.

Checklist: Cách chọn van nước tê phù hợp cho hệ thống

Để đảm bảo chọn mua chính xác dòng thiết bị tối ưu cho công trình, kỹ sư có thể áp dụng checklist 5 bước chuẩn hóa sau:

• Bước 1: Xác định chính xác môi trường lưu chất: Xác định rõ lưu chất là nước sạch, nước thải, khí nén, hơi nóng hay hóa chất có tính ăn mòn để định hình nhóm vật liệu cốt lõi.

• Bước 2: Kiểm tra giới hạn áp suất & nhiệt độ: Thu thập thông số áp suất làm việc tối đa (P_max) và nhiệt độ đỉnh (T_max) của hệ thống, sau đó chọn van có thông số cao hơn ít nhất 20% để làm ngưỡng an toàn.

• Bước 3: Lựa chọn vật liệu phù hợp: Đối với hệ thống dân dụng chọn thân đồng; hệ thống công nghiệp nặng chọn thân gang; môi trường ăn mòn/vi sinh bắt buộc chọn inox.

• Bước 4: Xác định kiểu kết nối đồng bộ: Đảm bảo kiểu kết nối của van (Ren, Mặt bích tiêu chuẩn JIS/DIN/ANSI, Hàn) khớp hoàn toàn với tiêu chuẩn của đường ống hiện tại.

• Bước 5: Chọn thương hiệu và nhà phân phối uy tín: Ưu tiên các dòng van có đầy đủ chứng chỉ CO/CQ, chế độ bảo hành rõ ràng để bảo vệ quyền lợi đầu tư.

Lưu ý khi lắp đặt và bảo trì van nước tê

Một chiếc van tốt nếu lắp đặt sai quy trình vẫn có thể hỏng hóc chỉ sau vài ngày vận hành. Khi thi công, cần tuân thủ nghiêm ngặt các nguyên tắc sau:

Khi tiến hành kết nối ren hoặc siết bu-lông mặt bích, tuyệt đối không siết quá lực. Việc siết cố dòng bích bằng máy siết lực cao có thể làm nứt tai van hoặc làm vênh mặt tiếp xúc, gây rò rỉ. Hãy siết đối xứng theo sơ đồ hình sao và dùng lực kế vừa đủ theo khuyến cáo của nhà sản xuất.

Trước khi lắp van vào hệ thống, phải tiến hành súc rửa đường ống để vệ sinh toàn bộ cặn bẩn, xỉ hàn. Nếu xỉ hàn bị kẹt vào lòng gioăng khi van đóng lại, nó sẽ làm rách gioăng làm kín và gây rò rỉ ngầm. Thiết lập lịch trình bảo trì định kỳ từ 6 – 12 tháng: tiến hành kiểm tra độ đàn hồi của gioăng, tra mỡ bôi trơn vào trục van và kiểm tra hiện tượng rò rỉ ty van để có phương án thay thế kịp thời.

Câu hỏi thường gặp về van tê (FAQ)

Van tê có phải là tê nối thông thường không?

Không. Tê nối thông thường chỉ là phụ kiện ống nối cố định hình chữ T. Trong khi đó, van nước tê là một thiết bị cơ khí có cấu tạo trục đóng mở bên trong, cho phép người vận hành chủ động điều tiết, đóng ngắt hoặc chuyển hướng dòng chảy linh hoạt tại các nhánh.

Van nước tê inox có tốt hơn van nước tê đồng không?

Bản chất inox có độ bền cơ học và khả năng kháng hóa chất cao hơn đồng. Tuy nhiên, van inox không hẳn là "tốt hơn" trong mọi trường hợp vì giá thành cao. Với các hệ thống nước sạch, nước sinh hoạt dân dụng thông thường, van nước tê bằng đồng là sự lựa chọn tối ưu và tiết kiệm chi phí nhất.

Khi nào nên chọn van nước tê kết nối ren và khi nào dùng mặt bích?

Lựa chọn dựa trên kích thước đường ống và áp lực. Với hệ thống nhỏ (dưới DN50) và áp lực thấp, kết nối ren giúp lắp đặt nhanh chóng. Với các đường ống từ van nước tê DN50 trở lên trong môi trường công nghiệp áp lực cao, kết nối mặt bích là bắt buộc để đảm bảo khả năng chịu lực và chống rung lắc.

Bao lâu thì hệ thống cần tiến hành bảo trì van nước tê một lần?

Tùy thuộc vào tần suất hoạt động và môi trường lưu chất. Trong môi trường nước sạch hoặc khí nén sạch, chu kỳ bảo trì tối ưu là 12 tháng. Tuy nhiên, đối với môi trường hóa chất ăn mòn hoặc hơi nóng áp lực cao, hệ thống nên được kiểm tra định kỳ từ 6 tháng một lần để đảm bảo an toàn tuyệt đối.

Tổng kết

Van tê là một cấu kiện kỹ thuật không thể thiếu để xây dựng nên một hệ thống đường ống an toàn, linh hoạt và đạt hiệu suất cao. Việc hiểu rõ bản chất, phân loại chính xác vật liệu cũng như tính toán kỹ lưỡng các thông số áp lực, kích thước DN chính là chìa khóa quyết định đến tuổi thọ vận hành của toàn bộ công trình.
