Sơ Đồ Máy Bơm Nước Tự Động: Chìa Khóa Để Hệ Thống Nước Vận Hành Hoàn Hảo

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười: máy bơm chạy liên tục không tự ngắt gây tốn điện, hay dù đã lắp máy mới nhưng nước vẫn yếu như lúc chưa lắp? Thậm chí, nhiều gia đình phải đối mặt với tình trạng máy bơm kêu "tạch tạch" suốt đêm, gây mất ngủ và nhanh hỏng thiết bị.

Thực tế, 80% các lỗi vận hành này không đến từ chất lượng máy bơm, mà xuất phát từ việc lắp sai sơ đồ bơm nước tự động. Việc đấu nối sai van một chiều, đặt cảm biến sai vị trí hoặc bỏ qua bình áp chính là "thủ phạm" gây lãng phí tiền bạc và thời gian. Bài viết này sẽ giúp bạn hiểu đúng, lắp chuẩn và tối ưu hóa hệ thống nước sinh hoạt thông qua các sơ đồ chuyên nghiệp nhất.

Sơ đồ máy bơm nước tự động là gì? Hoạt động ra sao?

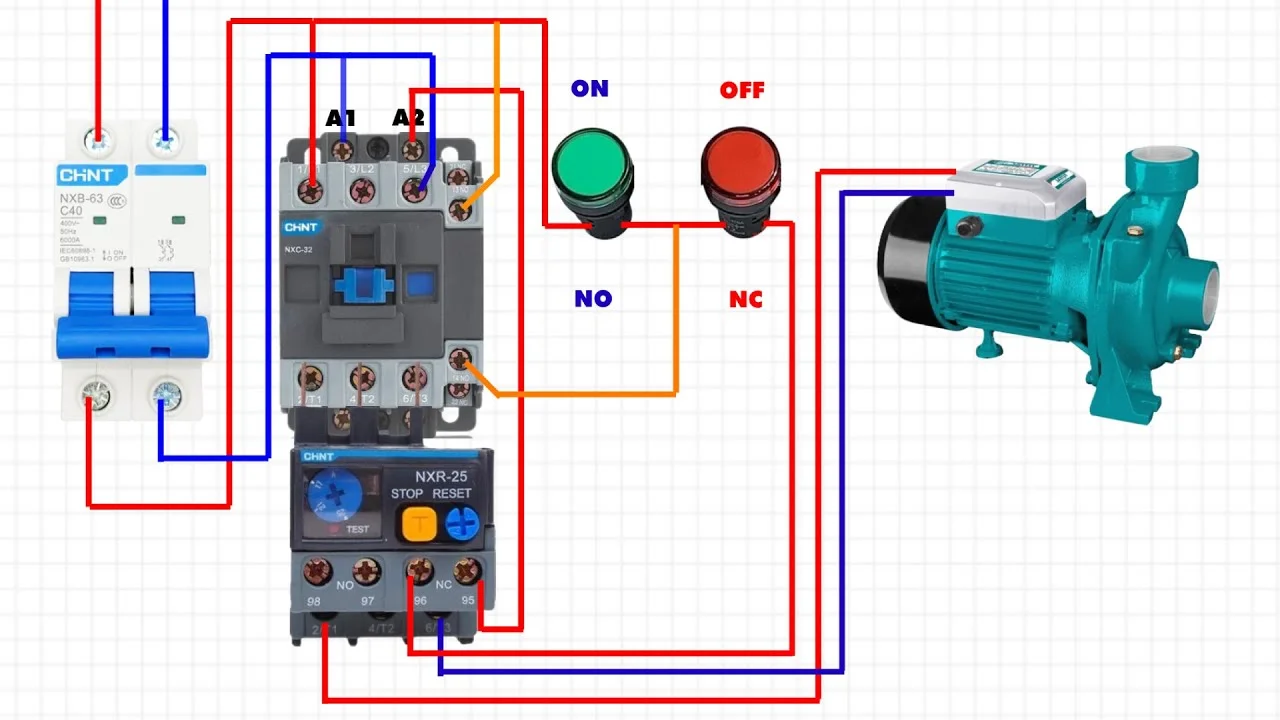

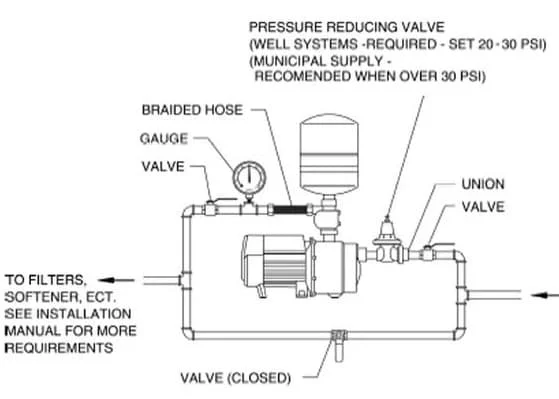

Sơ đồ máy bơm nước tự động là bản vẽ kỹ thuật thể hiện cách kết nối logic giữa máy bơm, đường ống dẫn, hệ thống van và các thiết bị điều khiển (rơ-le, cảm biến). Mục tiêu của sơ đồ này là thiết lập một cơ chế tự vận hành: máy tự bật khi nhu cầu sử dụng nước phát sinh và tự ngắt khi nguồn cung đã đủ, đảm bảo áp suất trong đường ống luôn ổn định.

Nguyên lý hoạt động cốt lõi

Về cơ bản, hệ thống vận hành dựa trên sự biến thiên của áp lực hoặc dòng chảy bên trong đường ống:

1. Khi mở vòi nước: Áp suất trong đường ống giảm xuống hoặc phát sinh dòng chảy qua cảm biến. Lúc này, thiết bị điều khiển sẽ đóng mạch điện, kích hoạt máy bơm hoạt động để bù đắp lượng nước thiếu hụt.

2. Khi đóng vòi nước: Áp suất tăng lên đến mức giới hạn (đã cài đặt) hoặc dòng chảy dừng lại. Thiết bị điều khiển sẽ ngắt mạch điện, máy bơm dừng hoạt động.

Phân tích chuyên sâu: Các loại sơ đồ máy bơm nước tự động phổ biến

Tùy vào nhu cầu sử dụng và ngân sách, người dùng có thể lựa chọn một trong ba loại sơ đồ phổ biến dưới đây. Mỗi loại đều có những ưu điểm và hạn chế kỹ thuật riêng biệt.

1. Sơ đồ dùng rơ-le áp suất (Pressure Switch)

Đây là sơ đồ truyền thống và phổ biến nhất hiện nay. Hệ thống bao gồm máy bơm kết hợp với một bình tích áp và rơ-le áp suất cơ học.

• Đặc điểm: Rơ-le sẽ đo áp suất trực tiếp trong đường ống. Khi áp suất dưới mức Min (ví dụ 1.5 bar), máy sẽ chạy; khi đạt mức Max (ví dụ 2.8 bar), máy sẽ ngắt.

• Ưu điểm: Chi phí lắp đặt thấp, linh kiện dễ thay thế.

• Nhược điểm: Dễ xảy ra hiện tượng đóng ngắt liên tục (giật cục) nếu bình áp bị hỏng hoặc cài đặt rơ-le không chuẩn, gây tiếng ồn khó chịu.

2. Sơ đồ dùng cảm biến dòng chảy (Flow Switch)

Loại sơ đồ này không quan tâm đến áp suất mà dựa vào chuyển động của nước.

• Đặc điểm: Chỉ cần có dòng nước chảy qua vòi (dù rất yếu), cảm biến sẽ kích hoạt bơm. Khi ngắt vòi, dòng chảy dừng, máy bơm dừng theo.

• Ưu điểm: Thiết kế nhỏ gọn, không cần bình áp rườm rà, vận hành cực kỳ êm ái.

• Nhược điểm: Nếu nguồn nước cấp vào quá yếu (không đủ tạo dòng chảy ban đầu), máy bơm sẽ không khởi động được.

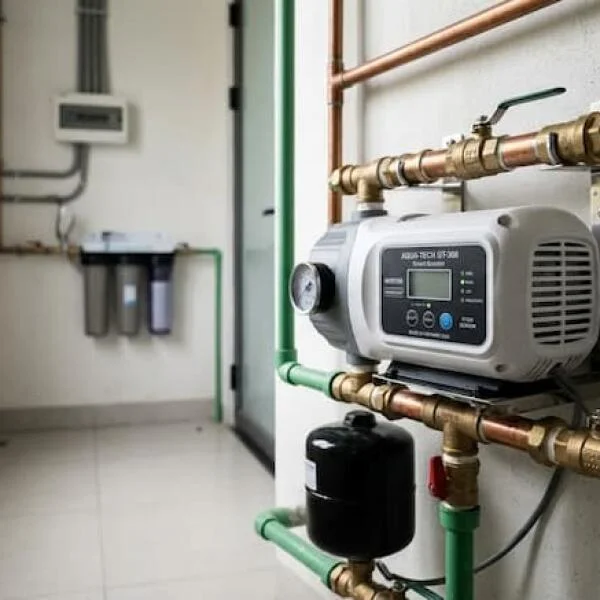

3. Sơ đồ bơm tăng áp điện tử (Inverter/Electronic)

Đây là giải pháp cao cấp nhất cho hệ thống nước sinh hoạt hiện đại, tích hợp bo mạch điện tử thông minh.

• Đặc điểm: Sử dụng cảm biến áp suất điện tử kết hợp biến tần để điều chỉnh tốc độ vòng quay của motor.

• Ưu điểm: Duy trì áp lực nước cực kỳ ổn định, tiết kiệm điện năng và bảo vệ máy bơm khỏi các sự cố cháy nổ do mất nước.

• Nhược điểm: Giá thành đầu tư ban đầu cao và yêu cầu kỹ thuật viên có tay nghề khi bảo trì.

Bảng so sánh các loại sơ đồ máy bơm tự động

Cấu tạo chi tiết trong sơ đồ (Hiểu để không lắp sai)

Một sơ đồ máy bơm nước tự động hoàn chỉnh không chỉ có máy bơm. Thiếu sót bất kỳ một linh kiện nào trong danh sách dưới đây đều có thể khiến hệ thống gặp lỗi ngay lập tức:

• Máy bơm: Trái tim của hệ thống, có nhiệm vụ hút và đẩy nước.

• Van một chiều (Check Valve): Đây là thiết bị quan trọng nhất. Nó giữ cho nước không bị chảy ngược về nguồn, duy trì áp suất dư trong đường ống để rơ-le có thể ngắt máy.

• Rơ-le/Cảm biến: Bộ não điều khiển, quyết định thời điểm đóng/ngắt mạch điện.

• Bình tích áp: Đóng vai trò như một "kho chứa" áp suất mini, giúp giảm số lần khởi động của máy bơm, từ đó kéo dài tuổi thọ motor.

• Đường ống & Thiết bị đầu ra: Các điểm sử dụng nước như vòi sen, máy giặt, bồn cầu.

Vì sao lắp sai sơ đồ khiến hệ thống không hoạt động?

Việc lắp đặt theo cảm tính mà không tuân thủ sơ đồ kỹ thuật thường dẫn đến những hệ quả nghiêm trọng. Dưới đây là các lỗi kỹ thuật phổ biến mà các thợ không chuyên thường mắc phải:

1. Sai vị trí van một chiều: Nếu lắp van một chiều sau rơ-le, nước sẽ liên tục bị tụt áp mỗi khi máy dừng, khiến máy bơm khởi động lại ngay lập tức (hiện tượng chạy - ngắt liên tục).

2. Lắp ngược chiều dòng nước: Các loại cảm biến dòng chảy và van một chiều đều có mũi tên chỉ hướng. Lắp ngược sẽ khiến nước không thể lưu thông hoặc cảm biến không nhận diện được tín hiệu.

3. Đặt cảm biến quá xa máy bơm: Điều này tạo ra độ trễ trong phản ứng của hệ thống, dẫn đến việc áp suất nước tại vòi không đều.

4. Thiếu bình tích áp đối với hệ rơ-le: Khi không có bình áp, chỉ cần một giọt nước rò rỉ cũng đủ làm áp suất giảm đột ngột, khiến máy bơm hoạt động không ổn định và nhanh cháy tụ.

Khi nào cần ứng dụng sơ đồ máy bơm nước tự động?

Không phải mọi gia đình đều cần đến hệ thống tự động phức tạp. Tuy nhiên, trong các trường hợp sau, đây là giải pháp bắt buộc:

• Nhà cao tầng: Nước từ bồn chứa trên mái không đủ áp lực để cấp cho các tầng sát dưới (như tầng thượng, tầng áp mái).

• Sử dụng thiết bị hiện đại: Máy giặt cửa ngang, bình nóng lạnh trực tiếp hay vòi sen cây đều yêu cầu áp lực nước mạnh và ổn định.

• Hệ thống tưới tự động: Cần máy bơm tự chạy khi đồng hồ hẹn giờ mở van điện từ.

• Tối ưu hóa tiện nghi: Bạn không muốn mỗi lần rửa tay lại phải chạy đi bật công tắc máy bơm.

Cách lắp máy bơm nước tự động đúng chuẩn (Checklist)

Để đảm bảo hệ thống vận hành hoàn hảo ngay từ lần đầu tiên, hãy tuân thủ Checklist 4 bước dưới đây:

Bước 1: Xác định loại hệ thống

Dựa vào vị trí đặt máy (hút từ bể ngầm hay đẩy từ bồn chứa xuống) để chọn loại sơ đồ dùng rơ-le cơ hay điện tử.

Bước 2: Lắp đặt theo đúng thứ tự kỹ thuật

Thứ tự lắp đặt chuẩn xác nhất là:

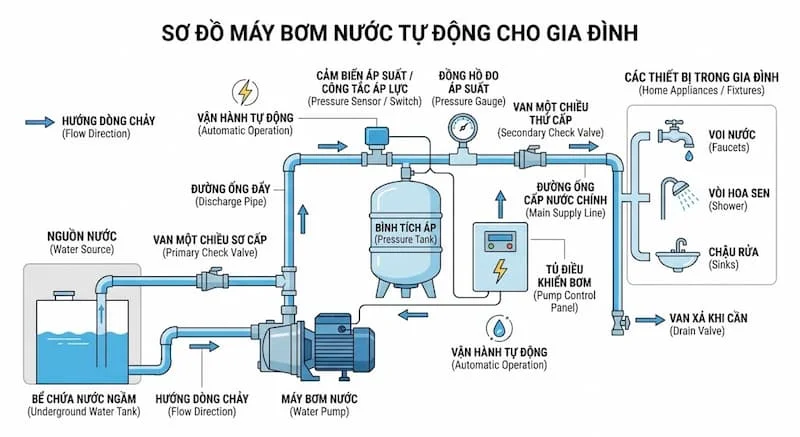

Nguồn nước → Van một chiều → Máy bơm → Thiết bị điều khiển (Rơ-le/Cảm biến) → Bình áp (nếu có) → Đường ống chính → Thiết bị sử dụng.

Bước 3: Kiểm tra độ kín khít

Sử dụng băng tan (cao su non) tại các mối nối. Lưu ý: Chỉ cần một lỗ kim rò khí tại đầu hút cũng sẽ khiến máy bơm không thể tự ngắt do không tạo đủ áp suất.

Bước 4: Chạy thử và tinh chỉnh

• Mở vòi nước: Máy phải chạy ngay lập tức, dòng nước mạnh và đều.

• Đóng vòi nước: Máy phải ngắt sau khoảng 2–5 giây. Nếu máy vẫn chạy quá 10 giây sau khi đóng vòi, cần kiểm tra lại cài đặt rơ-le.

Những lưu ý quan trọng để tăng tuổi thọ hệ thống

Để hệ thống nước sinh hoạt bền bỉ trên 10 năm, bạn cần lưu ý:

• Chống chạy khô: Tuyệt đối không để máy bơm hoạt động khi không có nước cấp vào (nên chọn loại bơm có cảm biến chống cạn).

• Vị trí lắp đặt: Phải là nơi khô ráo, có mái che. Độ ẩm cao sẽ làm oxi hóa tiếp điểm rơ-le gây chập điện.

• Kiểm tra định kỳ: Khoảng 6 tháng/lần, hãy kiểm tra áp suất khí trong bình tích áp để đảm bảo khả năng đàn hồi.

• Điện áp: Đảm bảo nguồn điện ổn định (220V +/- 10%). Điện yếu là nguyên nhân hàng đầu gây cháy cuộn dây đồng của máy bơm.

FAQ: Giải đáp thắc mắc về sơ đồ máy bơm tự động

1. Sơ đồ máy bơm nước tự động có bắt buộc phải có bình áp không?

Không bắt buộc đối với các dòng máy sử dụng cảm biến dòng chảy hoặc bơm điện tử cao cấp. Tuy nhiên, với hệ thống dùng rơ-le cơ, bình áp là thành phần không thể thiếu để duy trì sự ổn định và bảo vệ đường ống.

2. Tại sao máy bơm đã đóng vòi mà vẫn không tự ngắt?

Nguyên nhân chủ yếu là do rò rỉ nước ở đâu đó trong nhà (bồn cầu, vòi nước hỏng) hoặc van một chiều bị kẹt rác, dẫn đến nước chảy ngược và làm giảm áp suất khiến rơ-le luôn ở trạng thái đóng.

3. Tôi có thể tự lắp hệ thống này tại nhà không?

Hoàn toàn có thể nếu bạn có kiến thức cơ bản về điện, nước và tuân thủ đúng sơ đồ hướng dẫn. Tuy nhiên, với các hệ thống điện tử phức tạp, hãy tham khảo ý kiến chuyên gia.

4. Nên chọn loại máy bơm nào cho hộ gia đình 4-5 người?

Máy bơm tăng áp điện tử công suất từ 150W – 250W là lựa chọn tối ưu nhất. Nó đảm bảo độ êm, tiết kiệm điện và áp lực đủ cho 2-3 nhà vệ sinh cùng lúc.

Kết luận

Việc trang bị một sơ đồ máy bơm nước tự động chuẩn xác không chỉ giúp bạn tận hưởng dòng nước mạnh mẽ mà còn bảo vệ tài sản, tránh những hỏng hóc đáng tiếc do lắp đặt sai kỹ thuật. Hãy nhớ: Sơ đồ đúng quyết định 80% hiệu quả; thiết bị tốt chỉ đóng góp 20% còn lại.
