Membrane Pumps Là Gì? Giải Pháp Toàn Diện Cho Hóa Chất Và Chất Lỏng Đặc

Trong môi trường sản xuất công nghiệp, việc vận chuyển chất lỏng chưa bao giờ là bài toán đơn giản, đặc biệt khi bạn đối mặt với những loại hóa chất ăn mòn cực mạnh hoặc các dung dịch có độ nhớt cao như bùn và thực phẩm đặc. Nếu bạn đang loay hoay vì bơm ly tâm thường xuyên bị hỏng phớt, rò rỉ hoặc không thể hút được chất đặc, thì đã đến lúc bạn cần tìm hiểu về bơm màng.

Bơm màng (hay còn gọi là diaphragm pump) được ví như "trái tim" của các hệ thống xử lý chất lỏng khó nhằn. Tuy nhiên, để chọn được một chiếc bơm hoạt động bền bỉ, tối ưu chi phí và an toàn, việc hiểu rõ nguyên lý cũng như cách phân loại là điều bắt buộc. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để bạn có quyết định đầu tư chính xác nhất.

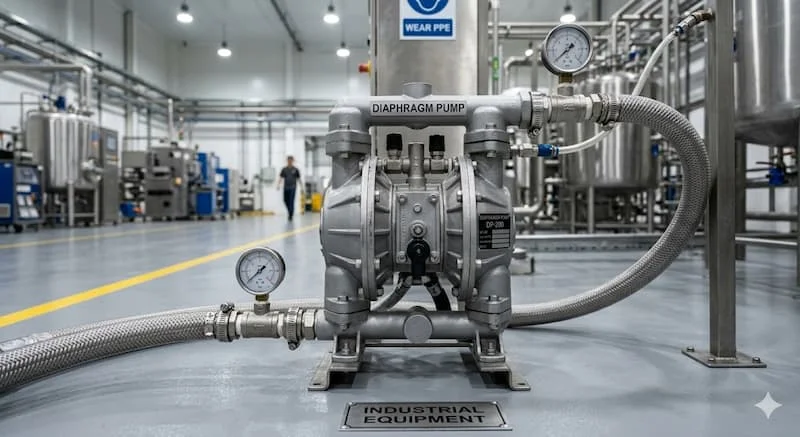

1. Membrane pumps là gì? Nguyên lý hoạt động của bơm màng

Membrane pumps (bơm màng) là loại bơm chuyển động tích cực, sử dụng sự co giãn linh hoạt của một màng đàn hồi (làm bằng cao su, nhựa nhiệt dẻo hoặc Teflon) để tạo ra sự thay đổi thể tích trong buồng bơm. Chính sự thay đổi này tạo ra áp suất chênh lệch để hút và đẩy chất lỏng đi.

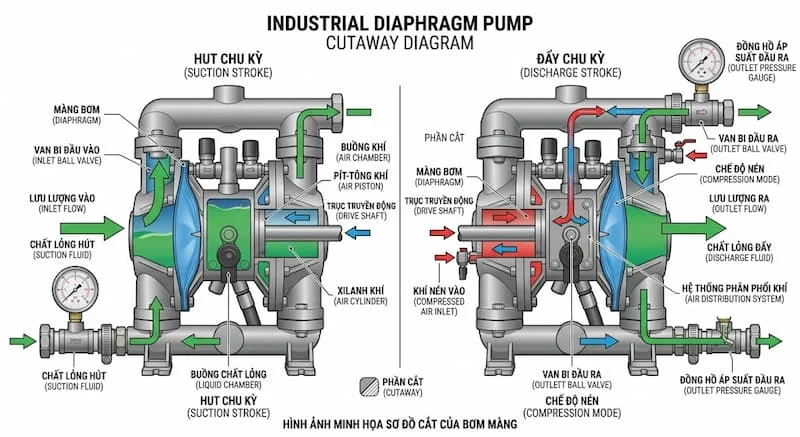

Cơ chế vận hành "vô cấp"

Hoạt động của diaphragm pump dựa trên hai chu kỳ chính:

1. Chu kỳ hút: Màng bơm co lại hoặc bị kéo về phía sau, tạo ra vùng áp suất thấp (chân không thấp) bên trong buồng. Lúc này, van bi đầu vào mở ra, cho phép chất lỏng tràn vào buồng bơm.

2. Chu kỳ đẩy: Màng bơm bị nén ngược trở lại, đẩy chất lỏng ra qua van bi đầu ra.

Tại sao lại là lựa chọn hàng đầu cho môi trường khắc nghiệt?

Bản chất thiết kế của bơm màng là không sử dụng phớt cơ khí (sealless). Đây là một bước ngoặt lớn so với bơm ly tâm. Trong các dòng bơm khác, phớt là bộ phận dễ bị ăn mòn và gây rò rỉ nhất. Với bơm màng, chất lỏng hoàn toàn được cách ly trong buồng, loại bỏ nguy cơ rò rỉ hóa chất độc hại ra môi trường. Ngoài ra, khả năng chạy khô (run-dry) mà không hỏng hóc giúp thiết bị này trở nên cực kỳ bền bỉ trong các điều kiện vận hành không ổn định.

2. Phân tích các loại bơm màng phổ biến hiện nay

Tùy thuộc vào nguồn năng lượng và độ chính xác yêu cầu, bơm màng được chia thành ba dòng chính. Việc chọn sai loại nguồn cấp có thể dẫn đến lãng phí điện năng hoặc nguy cơ cháy nổ tiềm ẩn.

Bơm màng khí nén (AODD - Air Operated Double Diaphragm)

Đây là loại phổ biến nhất trong công nghiệp nặng. Nó sử dụng khí nén để đẩy màng bơm qua lại.

• Ưu điểm: An toàn tuyệt đối trong môi trường dễ cháy nổ (không dùng điện), có thể tự mồi tốt và xử lý được chất rắn lơ lửng.

• Nhược điểm: Phụ thuộc hoàn toàn vào hệ thống máy nén khí và có tiếng ồn khá lớn khi xả khí.

Bơm màng chạy điện (Electric Diaphragm Pump)

Dòng bơm này sử dụng motor điện thông qua cơ cấu trục cam để điều khiển màng.

• Ưu điểm: Hiệu suất năng lượng cao hơn bơm khí nén, hoạt động êm ái và dễ dàng lắp đặt ở những nơi không có đường ống khí nén.

• Nhược điểm: Thường có giá thành đầu tư ban đầu cao hơn và cần các biện pháp chống cháy nổ chuyên dụng nếu dùng cho dung môi dễ cháy.

Bơm màng thủy lực (Hydraulic Diaphragm Pump)

Màng bơm được kích hoạt bởi chất lỏng thủy lực thay vì khí nén hay cơ cấu cơ khí trực tiếp.

• Đặc điểm: Độ chính xác cực cao, thường được dùng làm bơm định lượng trong các quy trình pha trộn hóa chất tỉ lệ chuẩn xác.

3. Thông số kỹ thuật "vàng" quyết định hiệu suất hệ thống

Khi đọc thông số của một chiếc diaphragm pump, có 4 yếu tố bạn tuyệt đối không được bỏ qua để tránh tình trạng "mua về nhưng không dùng được".

• Lưu lượng (Flow rate): Tính bằng $m^3/h$ hoặc lít/phút. Bạn cần tính toán dư ra khoảng 20% so với nhu cầu thực tế để đảm bảo bơm không luôn phải chạy ở mức tối đa công suất, giúp kéo dài tuổi thọ màng.

• Áp suất (Pressure): Áp suất đầu ra phải đủ lớn để thắng được trở lực đường ống và độ cao cần đẩy (head). Với bơm khí nén, áp suất đầu ra thường tỉ lệ thuận với áp suất khí nén đầu vào.

• Vật liệu màng (Diaphragm Material): Đây là "linh hồn" của bơm.

  • PTFE (Teflon): Chống ăn mòn hóa chất cực tốt nhưng độ đàn hồi kém hơn.

  • Buna-N hoặc Neoprene: Dùng cho dầu và các chất lỏng thông thường.

  • Santoprene: Lựa chọn tốt cho thực phẩm và dược phẩm.

• Kích thước cổng (Port size): Thường từ $1/2"$ đến $3"$. Kích thước cổng phải tương thích với đường ống hiện có để tránh hiện tượng sụt áp hoặc rung lắc.

4. So sánh bơm màng với các dòng bơm truyền thống

Để hiểu rõ tại sao bơm màng lại chiếm ưu thế, hãy nhìn vào bảng so sánh dưới đây:

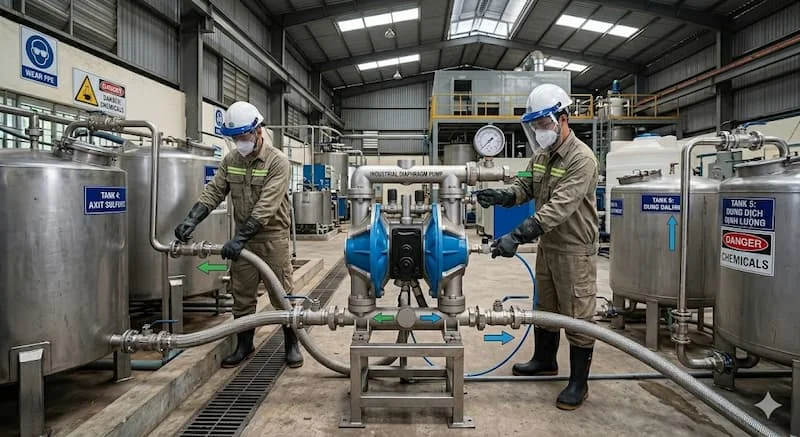

5. Ứng dụng thực tế của Diaphragm Pump trong sản xuất

Nhờ thiết kế kín kẽ và khả năng tự mồi, bơm màng hiện diện trong hầu hết các phân xưởng sản xuất hiện đại:

• Ngành hóa chất: Vận chuyển axit, kiềm, dung môi và các chất độc hại mà không sợ rò rỉ.

• Xử lý nước thải: Bơm bùn thải, bơm hóa chất keo tụ PAC, polymer.

• Ngành sơn và mực in: Vận chuyển dung dịch có độ bám dính cao, dễ cháy mà không làm biến đổi tính chất lý hóa của sơn.

• Thực phẩm và dược phẩm: Sử dụng các dòng bơm màng đạt chuẩn FDA để bơm tương ớt, sữa, thuốc mỡ mà không làm nhiễm khuẩn sản phẩm.

6. Checklist 5 bước chọn bơm màng chuẩn xác nhất

Đừng mua bơm dựa trên cảm tính. Hãy tuân thủ checklist sau để tối ưu hóa chi phí đầu tư:

1. Xác định đặc tính chất lỏng: Độ nhớt là bao nhiêu ($cP$)? Có hạt rắn không? Kích thước hạt tối đa là bao nhiêu?

2. Kiểm tra tính hóa học: Tra bảng tương thích vật liệu (Chemical Compatibility) để chọn thân bơm (Nhôm, Gang, Inox, nhựa PP) và màng bơm tương ứng.

3. Xác định thông số làm việc: Lưu lượng cần thiết ($Q$) và áp suất tổng ($H$).

4. Lựa chọn nguồn động lực: Khu vực lắp đặt có sẵn khí nén không? Có yêu cầu tiêu chuẩn chống cháy nổ (ATEX) không?

5. Môi trường làm việc: Nhiệt độ chất lỏng và nhiệt độ môi trường xung quanh có vượt ngưỡng chịu đựng của vật liệu nhựa không?

7. FAQ - Những câu hỏi thường gặp về bơm màng

1. Membrane pumps có thể bơm được axit đậm đặc không?

Hoàn toàn có thể. Với thân bơm bằng nhựa PVDF và màng PTFE, bơm màng có thể xử lý hầu hết các loại axit mạnh như $H_2SO_4$ hay $HCl$.

2. Bơm màng có cần mồi nước trước khi chạy không?

Không cần. Diaphragm pump có khả năng tự mồi (self-priming) tuyệt vời, có thể hút chất lỏng từ bể chứa thấp hơn vị trí đặt bơm.

3. Tại sao bơm màng của tôi hay bị rung lắc mạnh?

Điều này thường do hiện tượng xung nhịp áp suất. Bạn nên lắp thêm thiết bị giảm xung (Pulsation Dampener) ở đầu ra để dòng chảy êm hơn.

4. Tuổi thọ của màng bơm thường là bao lâu?

Tùy vào tần suất sử dụng và loại hóa chất, tuổi thọ trung bình dao động từ 6 – 24 tháng. Nên kiểm tra định kỳ mỗi 3 tháng để tránh màng bị rách đột ngột.

8. Kết luận: Đầu tư thông minh cho hệ thống bền vững

Bơm màng không phải là loại bơm rẻ nhất, nhưng nó là giải pháp tiết kiệm nhất nếu xét về chi phí vận hành và bảo trì trong dài hạn. Khả năng xử lý đa dạng các loại chất lỏng từ nước, dầu đến bùn đặc và hóa chất độc hại khiến nó trở thành thiết bị không thể thiếu trong kho vũ khí của các kỹ sư vận hành.

Việc chọn sai một chi tiết nhỏ như vật liệu màng có thể dẫn đến hậu quả dừng máy toàn hệ thống, gây thiệt hại kinh tế lớn. Vì vậy, hãy luôn tham vấn ý kiến từ các chuyên gia để có phương án kỹ thuật tối ưu nhất.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về Membrane pumps!
