Gate Valve 6 Inch: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống DN150

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy ở các trục chính luôn đòi hỏi sự tin cậy tuyệt đối. Gate valve 6 inch (van cổng DN150) từ lâu đã trở thành một tiêu chuẩn không thể thiếu nhờ khả năng đóng cắt dòng chảy mạnh mẽ và hiệu quả. Với kích thước vừa đủ lớn để phục vụ các tuyến ống chính nhưng vẫn đảm bảo tính linh hoạt trong lắp đặt, loại van này chính là lựa chọn hàng đầu để đảm bảo an toàn và hiệu suất cho toàn bộ công trình.

Vì Sao Gate Valve 6 Inch Được Dùng Rộng Rãi Trong Hệ Thống Công Nghiệp?

Thực tế tại các dự án cấp thoát nước, xử lý nước thải hay các hệ thống PCCC, đường ống kích thước DN150 (tương đương 6 inch) xuất hiện với mật độ dày đặc. Tại các điểm kết nối quan trọng, yêu cầu về việc đóng khít hoàn toàn để bảo trì hoặc cô lập hệ thống là cực kỳ khắt khe. Một gate valve 6 inch chất lượng giúp triệt tiêu hoàn toàn rủi ro rò rỉ, điều mà các dòng van rẻ tiền hoặc sai kích cỡ không thể đáp ứng.

Chúng ta dễ dàng bắt gặp 6 inch gate valve trong các bối cảnh:

• Hệ thống HVAC: Kiểm soát nước chiller trong các tòa nhà lớn.

• Xử lý nước (Water Treatment): Ngắt dòng tại các bể lọc hoặc trạm bơm.

• PCCC: Van chặn tại các cụm bơm và trục đứng.

• Nhà máy công nghiệp: Đường ống dẫn hơi, nước cấp hoặc hóa chất cơ bản.

Dẫn dắt từ nhu cầu thực tế, việc hiểu rõ đặc tính kỹ thuật của van cổng DN150 sẽ giúp chủ đầu tư và kỹ sư tiết kiệm đáng kể chi phí vận hành lâu dài.

Gate Valve 6 Inch Là Gì?

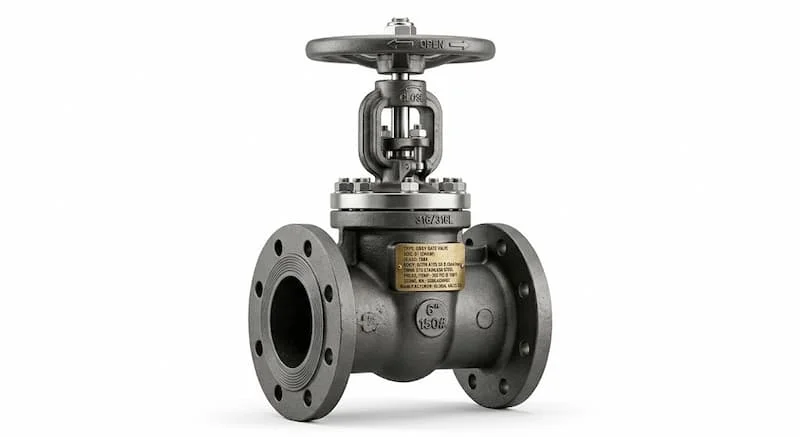

Gate valve 6 inch là loại van cổng có đường kính danh định DN150 (xấp xỉ 150mm hoặc 6 inch). Đây là thiết bị cơ khí được lắp đặt trên đường ống với chức năng chính là đóng hoặc mở hoàn toàn dòng lưu chất. Tên gọi "van cổng" xuất phát từ bộ phận đóng ngắt có hình dạng giống như một cánh cổng (gate) di chuyển tịnh tiến lên xuống.

Khác với các dòng van điều tiết, gate valve được thiết kế để khi mở hoàn toàn, cánh van sẽ rút hết ra khỏi đường đi của chất lỏng, giúp giảm thiểu tối đa sự sụt giảm áp suất. Ngược lại, khi đóng, cánh van sẽ ép chặt vào ghế van (seat) để tạo ra độ kín khít tuyệt đối, ngăn chặn mọi sự rò rỉ.

Nguyên Lý Hoạt Động Của Gate Valve

Cơ chế vận hành của van cổng dựa trên chuyển động tuyến tính. Khi người vận hành quay tay quay (handwheel), trục van (stem) sẽ truyền động làm cánh van nâng lên hoặc hạ xuống.

• Trạng thái mở hoàn toàn: Van cung cấp một khoang rỗng (full bore), cho phép lưu chất đi qua mà không gặp vật cản. Điều này rất quan trọng trong việc giữ áp suất hệ thống ổn định.

• Trạng thái đóng: Cánh van được hạ xuống hết mức, ép chặt vào bề mặt làm kín để thực hiện chức năng pipeline shut off valve.

Tại sao không nên dùng gate valve để điều tiết (throttling)?

Một sai lầm phổ biến là hé mở van cổng để chỉnh lưu lượng. Khi đó, dòng chảy áp lực cao sẽ va đập vào phần dưới của cánh van, gây ra hiện tượng xói mòn ghế van (seat erosion) và rung lắc dữ dội, dẫn đến hư hỏng van chỉ sau một thời gian ngắn.

Các Loại van cổng DN150 Phổ Biến

Tùy vào không gian lắp đặt và yêu cầu kỹ thuật, bạn có thể lựa chọn các biến thể sau của dòng van DN150:

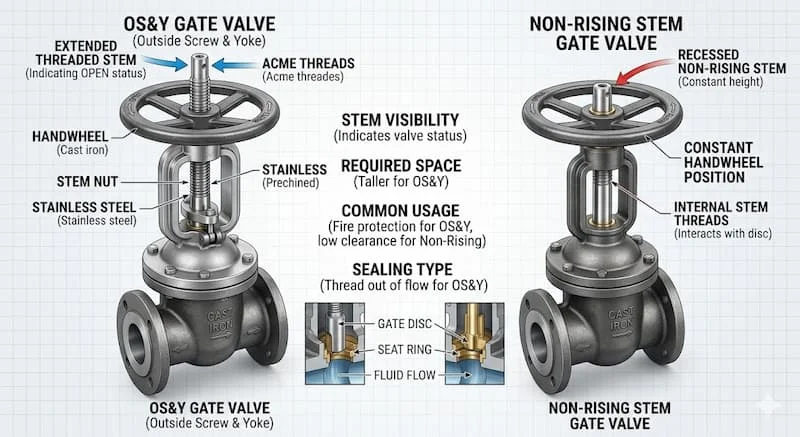

1. OS&Y Gate Valve (Outside Screw and Yoke)

Đây là loại van có trục nổi. Khi mở, trục van sẽ trồi ra ngoài, giúp kỹ sư dễ dàng quan sát trạng thái đóng/mở của van từ xa. Đây là tiêu chuẩn bắt buộc trong nhiều hệ thống PCCC.

2. Non-Rising Stem Gate Valve (Van cổng ty chìm)

Trục van nằm gọn bên trong thân van. Khi vận hành, cánh van di chuyển nhưng trục van không trồi lên. Loại này cực kỳ phù hợp cho các không gian hẹp hoặc lắp đặt ngầm dưới lòng đất.

3. Flexible Wedge Gate Valve

Cánh van có độ linh hoạt nhẹ, giúp nó tự điều chỉnh để khớp hoàn hảo với ghế van ngay cả khi áp suất hoặc nhiệt độ thay đổi làm biến dạng nhẹ thân van.

Bảng so sánh các loại Gate Valve:

Thông Số Kỹ Thuật Quan Trọng Của van cổng DN150

Để chọn đúng van, bạn cần chú ý đến các thông số "xương sống" sau:

• Kích thước: 6 Inch / DN150.

• Tiêu chuẩn áp suất (Pressure Class): Phổ biến nhất là PN16 (theo tiêu chuẩn DIN/ISO) hoặc Class 150, Class 300 (theo tiêu chuẩn ASME/ANSI).

• Vật liệu thân van:

  • Gang (Cast Iron/Ductile Iron): Dùng cho nước, giá thành rẻ.

  • Thép (Carbon Steel): Dùng cho dầu, hơi nóng áp cao.

  • Inox (Stainless Steel): Dùng cho hóa chất, môi trường ăn mòn.

• Kiểu kết nối: Phần lớn là kết nối mặt bích (flanged) để đảm bảo độ chắc chắn cho size 6 inch.

Insight: Nhiệt độ vận hành là yếu tố then chốt quyết định vật liệu gasket và seat. Một chiếc van gang sẽ nhanh chóng bị "nấu chín" nếu dùng cho hơi nóng trên 200°C.

So Sánh Gate Valve Và Ball Valve

Trong phân khúc pipeline shut off valve, người dùng thường phân vân giữa van cổng và van bi.

Van cổng chiếm ưu thế tuyệt đối ở các đường ống chính nhờ giá thành hợp lý và khả năng đóng mở từ từ, giúp bảo vệ hệ thống khỏi hiện tượng búa nước (water hammer).

Tại Sao Gate Valve Dễ Bị Kẹt Sau Thời Gian Dài?

Nhiều hệ thống gặp tình trạng "đóng không khít" hoặc "kẹt cứng" tay quay. Nguyên nhân thường gặp là:

1. Đóng cặn (Scale buildup): Lưu chất chứa tạp chất lâu ngày lắng đọng dưới đáy van, ngăn không cho cánh van hạ xuống hết cỡ.

2. Rỉ sét (Corrosion): Trục van không được bôi trơn định kỳ dẫn đến oxy hóa và kẹt cứng vào cổ van.

3. Lười vận hành: Van để ở một vị trí quá lâu (vài năm) sẽ bị "chết" tại chỗ do bám dính bề mặt.

4. Siết quá lực (Over-tightening): Cố tình dùng xà beng để siết van có thể làm cong trục hoặc vỡ cánh van.

Lời khuyên chuyên gia: Hãy thực hiện "cycle" (đóng và mở lại) van ít nhất 3 tháng một lần để đảm bảo các bộ phận chuyển động luôn trơn tru.

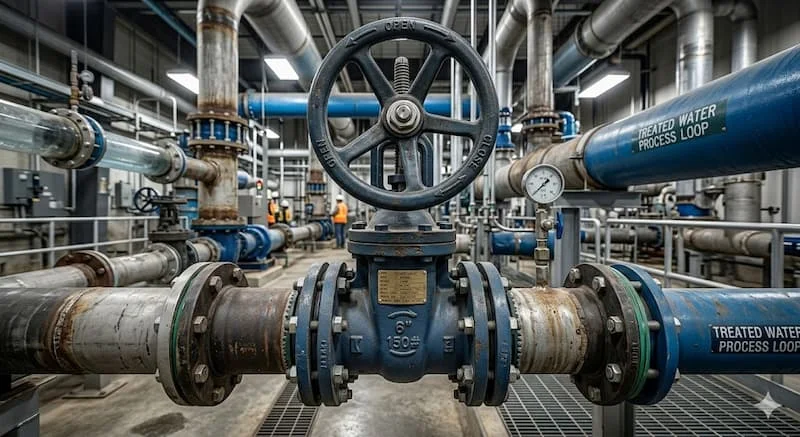

Ứng Dụng Thực Tế Của van cổng DN150

Với kích thước DN150, loại van này đóng vai trò là "người gác cổng" cho các tuyến ống xương sống trong:

• Trạm bơm cấp nước: Kiểm soát đầu vào/đầu ra của bơm trục đứng.

• Hệ thống Chiller: Ngắt dòng nước lạnh cho các tầng trong cao ốc.

• Hệ thống PCCC: Lắp đặt tại các họng chờ hoặc cụm van báo động (alarm valve).

• Ngành lọc dầu: Dùng cho các đường ống dẫn dầu thô áp suất trung bình.

Những Sai Lầm Thường Gặp Khi Sử Dụng Gate Valve

• Throttling: Như đã nhấn mạnh, dùng van cổng để chỉnh dòng là cách nhanh nhất để "khai tử" thiết bị.

• Lắp sai chiều: Một số loại van cổng một chiều (tuy hiếm ở size lớn) nếu lắp ngược sẽ gây leak.

• Bỏ qua bảo trì stem: Trục van lộ ra ngoài (OS&Y) cần được tra mỡ thường xuyên để tránh rỉ sét do môi trường.

• Không kiểm tra áp suất dư: Mở van khi chênh lệch áp suất hai đầu quá lớn có thể làm hỏng bề mặt sealing.

Hướng Dẫn Chọn Và Bảo Trì Gate Valve 6 Inch

Checklist Chọn Mua:

• Xác định môi chất (Nước, dầu, khí hay hóa chất?).

• Kiểm tra áp suất hệ thống (PN16 hay Class 150?).

• Chọn kiểu ty (Ty nổi cho an toàn, ty chìm cho không gian hẹp).

• Kiểm tra tiêu chuẩn mặt bích (JIS, ANSI, hay DIN) để khớp với ống có sẵn.

Quy Trình Lắp Đặt Đúng Kỹ Thuật:

1. Làm sạch lòng ống để tránh rác công trình làm xước seat.

2. Căn chỉnh hai mặt bích song song, tránh tình trạng cưỡng bức bu lông gây nứt thân van.

3. Siết bu lông đối xứng theo hình sao để mặt bích ép đều vào gasket.

4. Sau khi lắp, hãy vận hành thử 2-3 chu kỳ để kiểm tra độ trơn tru.

FAQ – Câu Hỏi Thường Gặp

1. Gate valve 6 inch tương đương DN bao nhiêu?

Trong hệ metric, 6 inch tương đương với DN150. Tuy nhiên, đường kính ngoài thực tế có thể khác nhau đôi chút tùy theo tiêu chuẩn sản xuất.

2. Tại sao giá van cổng gang lại rẻ hơn van bi cùng size 6 inch?

Cấu tạo van cổng đơn giản hơn và tiết kiệm vật liệu hơn so với van bi ở kích thước lớn, dẫn đến chi phí sản xuất thấp hơn.

3. Có thể lắp van cổng 6 inch theo phương thẳng đứng không?

Có thể, nhưng tốt nhất nên lắp theo phương nằm ngang với tay quay hướng lên trên để tránh tạp chất lắng đọng trong hốc van.

4. Nên chọn van cổng Inox hay Gang?

Nếu dùng cho nước sạch hoặc PCCC, van gang là đủ và tiết kiệm. Nếu dùng cho nước biển, hóa chất hoặc thực phẩm, van Inox là lựa chọn bắt buộc.

Kết Luận: Đầu Tư Đúng Cách Cho Hệ Thống Bền Vững

Lựa chọn gate valve 6 inch phù hợp không chỉ là mua một thiết bị, mà là đầu tư cho sự ổn định của toàn bộ dây chuyền. Một chiếc van DN150 đúng tiêu chuẩn, được lắp đặt và bảo trì đúng cách sẽ giúp bạn tránh khỏi những sự cố rò rỉ và downtime tốn kém. Hãy luôn ưu tiên những thương hiệu có uy tín và kiểm tra kỹ các thông số áp suất trước khi xuống tiền.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về gate valve 6 inch!
