Vacuum Flanges: Giải Pháp Sealing Chuyên Sâu Cho Hệ Thống Chân Không Hiệu Suất Cao

Trong lĩnh vực kỹ thuật chân không, việc duy trì áp suất ổn định là yếu tố sống còn của toàn bộ quy trình sản xuất. Tuy nhiên, một thực tế đáng lo ngại là nhiều kỹ sư vẫn đang đối mặt với tình trạng hệ thống mất áp mà không rõ nguyên nhân. Phần lớn các lỗi này bắt nguồn từ việc lựa chọn và lắp đặt mặt bích chân không không đúng tiêu chuẩn. Chỉ cần một rò rỉ siêu nhỏ, toàn bộ dây chuyền có thể phải dừng hoạt động, gây thiệt hại kinh tế khổng lồ.

Vì Sao Hệ Thống Vacuum Chỉ Leak Rất Nhỏ Cũng Gây Lỗi Nghiêm Trọng?

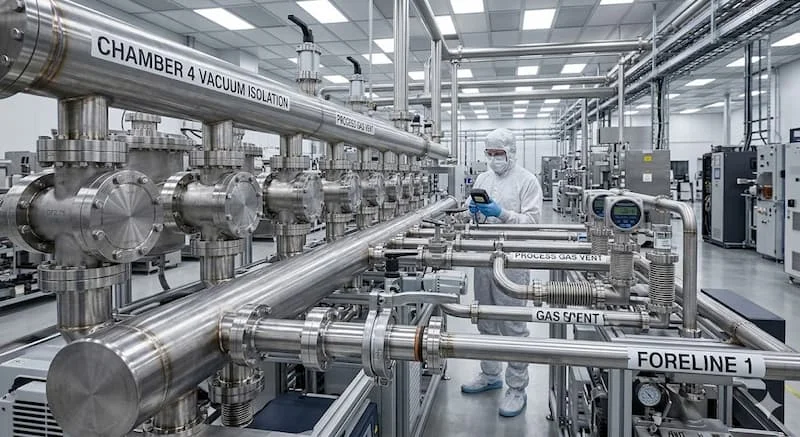

Trong các hệ thống công nghiệp hiện đại, áp suất chân không không chỉ là một thông số kỹ thuật mà là điều kiện tiên quyết cho sự chính xác. Hãy tưởng tượng một hệ thống máy semiconductor (bán dẫn) hoặc thiết bị coating (phủ màng mỏng) đang vận hành; nếu xuất hiện một vacuum leak, áp suất sẽ dao động tức thì, dẫn đến sản phẩm bị lỗi bề mặt hoặc sai lệch cấu trúc vi mô.

Sự nguy hiểm của một lỗ rò rỉ nhỏ nằm ở hai yếu tố:

• Mất ổn định áp suất (Pressure Instability): Hệ thống phải bù áp liên tục, làm giảm tuổi thọ của bơm chân không và tiêu tốn năng lượng.

• Nhiễm chéo (Contamination): Khí quyển bên ngoài tràn vào mang theo bụi bẩn và độ ẩm, làm hỏng môi trường siêu sạch bên trong vacuum chamber.

Việc sử dụng mặt bích chân không chất lượng cao chính là "chốt chặn" quan trọng nhất để đảm bảo vacuum sealing tuyệt đối, ngăn chặn mọi rủi ro về rò rỉ khí ngay từ điểm kết nối.

Vacuum Flanges Là Gì?

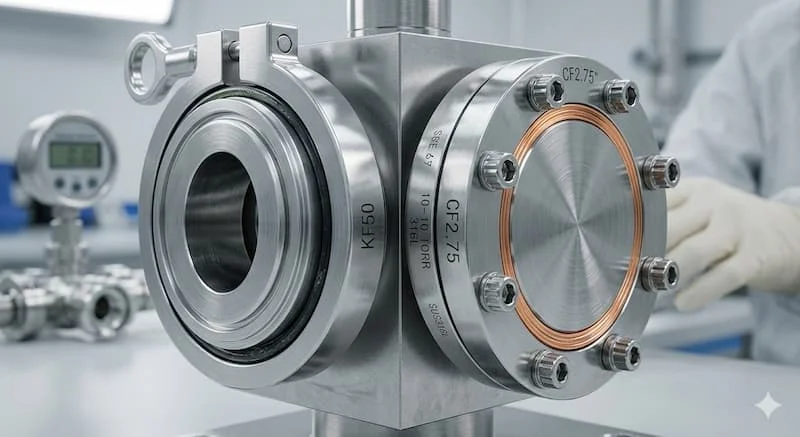

Về cơ bản, vacuum flanges (mặt bích chân không) là loại mặt bích chuyên dụng được thiết kế để kết nối các đường ống, buồng chứa hoặc các bộ phận trong hệ thống chân không. Khác với các loại mặt bích piping thông thường dùng cho nước hay dầu, mặt bích chân không đòi hỏi một tiêu chuẩn khắt khe hơn rất nhiều về độ kín khí.

Chức năng cốt lõi của vacuum flange bao gồm:

1. Kết nối kín khí: Tạo ra một mối nối cơ khí vững chắc giữa các thành phần chân không.

2. Duy trì áp suất ổn định: Đảm bảo hệ thống đạt được và giữ vững mức chân không mong muốn (từ thấp đến siêu cao).

3. Tối ưu hóa bề mặt: Bề mặt làm kín của chúng được gia công cực kỳ chính xác để giảm thiểu tối đa leak rate.

Điểm khác biệt lớn nhất nằm ở surface finish. Nếu mặt bích thông thường chỉ cần độ phẳng tương đối, thì mặt bích chân không yêu cầu độ bóng bề mặt cực cao để gasket có thể điền đầy mọi kẽ hở phân tử.

Nguyên Lý Sealing Trong Hệ Thống Vacuum

Nguyên lý hoạt động của vacuum sealing dựa trên việc tạo ra một rào cản vật lý giữa môi trường chân không bên trong và áp suất khí quyển bên ngoài. Khác với hệ thống áp suất (nơi khí muốn thoát ra ngoài), hệ thống chân không luôn chịu lực ép từ khí quyển (khoảng 1 bar) muốn tràn vào trong.

Cấu tạo của một mối nối chân không tiêu chuẩn bao gồm: Flange – Gasket – Clamp/Bolt.

• Gasket (Gioăng): Thường làm bằng Elastomer (như Viton) hoặc kim loại mềm (như đồng).

• Clamp/Bolt: Tạo lực ép để biến dạng gasket, ép chặt vào bề mặt mặt bích.

Tại sao chân không yêu cầu độ kín cao hơn? Bởi vì các phân tử khí rất nhỏ; chỉ cần một "leak path" có kích thước micron, áp suất khí quyển sẽ liên tục đẩy khí vào, phá vỡ trạng thái chân không. Đây là lý do tại sao chất lượng bề mặt mặt bích (sealing face) phải tuyệt đối không có vết xước dọc.

Các Loại mặt bích chân không Phổ Biến

Tùy thuộc vào cấp độ chân không (Vacuum level), người ta chia thành các loại mặt bích tiêu chuẩn sau:

1. KF (NW) mặt bích chân không

KF (viết tắt của Klein Flansche) là tiêu chuẩn phổ biến nhất cho các hệ thống chân không thấp đến trung bình. Ưu điểm lớn nhất là tháo lắp cực nhanh bằng bộ kẹp (clamp) mà không cần dụng cụ chuyên dụng.

• Dải kích thước: Thường từ KF10 đến KF50.

• Ứng dụng: Kết nối bơm, đường ống dẫn khí, thiết bị thí nghiệm.

2. ISO mặt bích chân không

Dành cho các đường ống có kích thước lớn hơn (từ DN63 trở lên). ISO flanges sử dụng các kẹp móng (claw clamps) hoặc bu lông để cố định hai mặt bích lại với nhau qua một vòng đệm trung tâm.

3. CF (ConFlat) Flanges

Đây là "ông vua" trong môi trường Ultra High Vacuum (UHV). CF flanges sử dụng cơ chế metal-to-metal seal. Một cạnh sắc (knife-edge) trên mặt bích sẽ lún sâu vào miếng đệm đồng (copper gasket) mềm hơn, tạo ra độ kín ở mức phân tử.

• Ưu điểm: Chịu được nhiệt độ nung (bake-out) rất cao để khử khí.

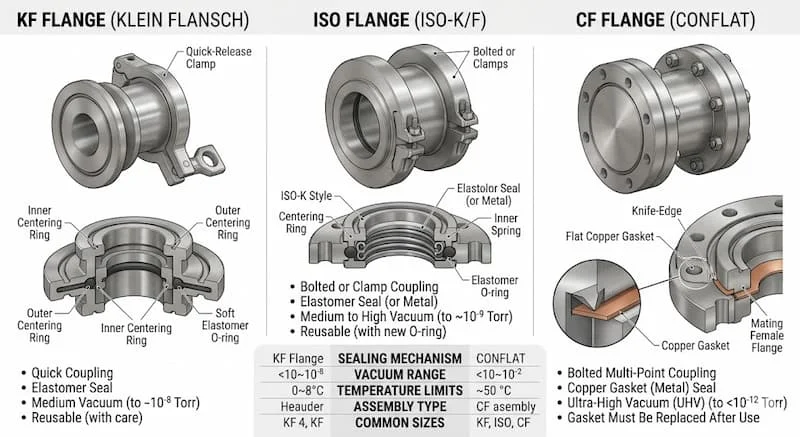

Bảng so sánh các loại mặt bích chân không:

Thông Số Kỹ Thuật Quan Trọng Của mặt bích chân không

Khi lựa chọn mặt bích chân không, bạn không thể chỉ nhìn vào kích thước. Các thông số sau đây sẽ quyết định hệ thống của bạn có đạt chuẩn hay không:

• Vật liệu (Material): Phổ biến nhất là Stainless Steel 304 hoặc 316L. Thép không gỉ 316L được ưu tiên nhờ khả năng chống ăn mòn và độ tinh khiết cao, giảm thiểu hiện tượng outgassing (thoát khí từ bề mặt vật liệu).

• Độ bóng bề mặt (Surface Finish): Phải đạt chuẩn cực mịn. Bất kỳ vết xước nào theo hướng tâm cũng là một con đường tiềm năng gây leak.

• Tỷ lệ rò rỉ (Leak Rate): Thường được đo bằng đơn vị $mbar \cdot l/s$. Đối với CF flange, con số này thường nhỏ hơn $1 \times 10^{-11} mbar \cdot l/s$.

• Dải nhiệt độ: Hệ thống UHV thường cần nung nóng để làm sạch khí bám trên thành ống, vì vậy flange và gasket phải chịu được nhiệt độ lên tới 450°C.

Tại Sao Vacuum System Dễ Bị Leak?

Thực tế vận hành cho thấy rò rỉ chân không thường đến từ những lỗi rất "ngớ ngẩn" nhưng khó phát hiện:

1. Gasket lắp sai: Vòng đệm bị lệch hoặc sử dụng sai kích thước khiến lực ép không đều.

2. Ô nhiễm bề mặt (Contamination): Chỉ một sợi tóc, hạt bụi hoặc dấu vân tay trên bề mặt làm kín cũng đủ tạo ra khe hở cho không khí len lỏi vào.

3. Outgassing bị nhầm là Leak: Đôi khi hệ thống không leak, nhưng do vật liệu flange kém chất lượng hoặc chưa được vệ sinh sạch, các phân tử khí từ bên trong vật liệu thoát ra làm giảm độ chân không.

4. Siết clamp không đều: Dẫn đến hiện tượng flange misalignment, làm gasket bị vặn xoắn.

Những Sai Lầm Thường Gặp Khi Chọn Vacuum Flange

Nhiều đơn vị vì muốn tiết kiệm chi phí đã mắc phải những sai lầm nghiêm trọng:

• Dùng Flange thường cho Vacuum: Các loại mặt bích piping thông thường không có rãnh gasket chuyên dụng và độ bóng bề mặt cần thiết cho chân không cao.

• Trộn lẫn Inch và Metric: Việc sử dụng sai chuẩn kẹp hoặc bu lông dẫn đến lực ép không đủ, gây rò rỉ âm thầm.

• Sai vật liệu Gasket: Sử dụng gioăng cao su thường thay vì Viton cho môi trường có hóa chất hoặc nhiệt độ cao sẽ khiến gioăng bị thoái hóa nhanh chóng.

Hướng Dẫn Cách Lắp Vacuum Flange Để Tránh Leak

Để đạt được độ kín tối đa, hãy tuân thủ quy trình lắp đặt chuyên gia sau đây:

1. Làm sạch tuyệt đối: Sử dụng cồn isopropyl và khăn không xơ để lau sạch bề mặt làm kín của cả hai mặt bích. Tuyệt đối không chạm tay trần vào sealing face.

2. Kiểm tra Gasket: Đảm bảo gasket mới 100% (đặc biệt là copper gasket cho CF). Kiểm tra xem có vết trầy xước nào trên bề mặt gasket hay không.

3. Căn chỉnh (Alignment): Đặt hai mặt bích đối diện nhau sao cho đồng tâm. Với loại KF, hãy đảm bảo vòng định tâm (centering ring) nằm đúng rãnh.

4. Siết lực đều: Đối với mặt bích dùng bu lông, hãy siết theo hình sao (star pattern) để lực ép được phân bổ đều lên toàn bộ bề mặt gasket.

5. Kiểm tra rò rỉ (Leak Test): Sử dụng máy dò rò rỉ Heli (Helium Leak Detector) để xác nhận độ kín sau khi lắp đặt.

FAQ – Câu Hỏi Thường Gặp Về mặt bích chân không

1. Vacuum flanges khác flange thường như thế nào?

Mặt bích chân không có tiêu chuẩn độ bóng bề mặt cao hơn, sử dụng các loại gasket chuyên dụng (như copper hoặc Viton) và được thiết kế để chịu lực ép từ khí quyển thay vì áp suất nội bộ.

2. KF flange có thể dùng cho Ultra High Vacuum không?

Không. Do KF flange sử dụng gasket polymer (O-ring), tỷ lệ thẩm thấu khí qua vật liệu này khá cao, chỉ phù hợp đến mức chân không cao (High Vacuum). Để đạt UHV, bạn bắt buộc phải dùng CF flange.

3. Có thể tái sử dụng copper gasket của CF flange không?

Câu trả lời là KHÔNG. Khi siết CF flange, cạnh sắc của mặt bích đã làm biến dạng vĩnh viễn miếng đệm đồng để tạo seal. Việc tái sử dụng sẽ không bao giờ đảm bảo được độ kín phân tử.

4. Vì sao hệ thống chân không vẫn leak dù đã siết rất chặt?

Lực siết quá lớn có thể làm biến dạng mặt bích hoặc hỏng ren bu lông mà không tăng thêm độ kín. Nguyên nhân thường là do bề mặt làm kín bị xước hoặc có vật thể lạ bám vào.

Kết Luận: Đầu Tư Đúng mặt bích chân không Là Đầu Tư Cho Sự Ổn Định

Hệ thống chân không là trái tim của nhiều quy trình công nghệ cao. Một chiếc vacuum flange chất lượng có thể có giá cao hơn linh kiện thông thường, nhưng lợi ích nó mang lại về độ bền, hiệu suất và sự an tâm là vô giá. Việc chọn đúng chuẩn (KF, ISO hay CF) và tuân thủ quy trình lắp đặt khắt khe chính là cách duy nhất để loại bỏ hoàn toàn bóng ma "leak" ra khỏi hệ thống của bạn.
