Tiêu chuẩn DIN PN10 Flange: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Vì sao DIN PN10 flange được sử dụng phổ biến trong hệ thống đường ống?

Trong kỹ thuật đường ống, một sai lầm nhỏ trong việc lựa chọn tiêu chuẩn kết nối có thể dẫn đến những sự cố nghiêm trọng. Hãy tưởng tượng một hệ thống nước công nghiệp đang vận hành ổn định bỗng nhiên bị rò rỉ nghiêm trọng tại các mối nối, gây thất thoát lưu chất và buộc toàn bộ nhà máy phải dừng hoạt động. Nguyên nhân phổ biến nhất không nằm ở chất lượng đường ống, mà do việc sử dụng sai tiêu chuẩn mặt bích, hoặc cố tình lắp đặt không đồng bộ giữa mặt bích din pn10 và PN16 dẫn đến hiện tượng lệch tâm lỗ bulong, không thể siết chặt.

Thực tế vận hành đòi hỏi các kỹ sư phải chọn đúng tiêu chuẩn mặt bích để đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ lưu chất ra môi trường. Tuy nhiên, bài toán tối ưu chi phí đầu tư luôn đi đôi với yêu cầu kỹ thuật: làm thế nào để tiết kiệm ngân sách vật tư nhưng vẫn đáp ứng đầy đủ áp lực làm việc an toàn của hệ thống?

Để giải quyết bài toán này, mặt bích din pn10 xuất hiện như một trong những giải pháp kỹ thuật phổ biến và hiệu quả nhất hiện nay. Định mức áp suất này được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, sưởi ấm - thông gió - điều hòa không khí (HVAC), xử lý nước thải và các ngành công nghiệp nhẹ nhờ sự cân bằng hoàn hảo giữa khả năng chịu lực và hiệu quả kinh tế.

DIN PN10 flange là gì?

DIN PN10 flange là loại mặt bích được thiết kế và sản xuất nghiêm ngặt theo tiêu chuẩn DIN của Đức (Deutsches Institut für Normung - Viện Tiêu chuẩn Đức) với mức cấp áp suất danh nghĩa là PN10. Trong ký hiệu kỹ thuật này, "DIN" khẳng định độ chính xác về mặt kích thước hình học và cơ tính vật liệu, còn "PN10" biểu thị cho áp suất vận hành tối đa cho phép là 10 bar trong điều kiện nhiệt độ môi trường tiêu chuẩn.

Vai trò cốt lõi của flange pn10 là tạo ra mối liên kết cơ khí bền vững nhưng linh hoạt giữa các đoạn đường ống với nhau, hoặc giữa đường ống với các thiết bị ngoại vi như van công nghiệp, máy bơm và bình áp lực. Khác với phương pháp hàn nối đầu cố định, kết nối bằng mặt bích cho phép kỹ sư dễ dàng tháo lắp để bảo trì, sửa chữa, vệ sinh hoặc thay thế linh kiện trong hệ thống mà không cần phá hủy cấu trúc đường ống.

Nguyên lý hoạt động của mặt bích DIN PN10

Về mặt cấu trúc, một bộ kết nối mặt bích hoàn chỉnh bao gồm ba thành phần không thể tách rời: hai đĩa bích đối xứng (thân bích), hệ thống bulong/đai ốc phân bổ đều quanh đường tròn tâm lỗ (bolt circle), và một gioăng làm kín (gasket) đặt ở giữa.

Nguyên lý hoạt động của mặt bích din pn10 dựa trên cơ chế nén cơ học để làm kín bề mặt (sealing surface). Khi kỹ sư siết chặt hệ thống bulong theo đúng mô-men xoắn quy định, lực ép dọc trục cực lớn sẽ được truyền qua thân bích và tập trung trực tiếp lên gioăng làm kín. Lực nén này buộc vật liệu gioăng (như cao su EPDM, PTFE hoặc graphite) biến dạng điền đầy vào các rãnh vi mô trên bề mặt bích, ngăn chặn hoàn toàn đường thoát của lưu chất.

Sự đồng bộ về mặt tiêu chuẩn kỹ thuật ở đây mang tính sống còn. Các thông số như đường kính ngoài, độ dày bích (flange dimensions), đặc biệt là đường kính đường tròn tâm lỗ (bolt circle flange) và số lượng lỗ bulong phải trùng khớp tuyệt đối giữa hai mặt bích đối đầu. Nếu có sự sai lệch về khoảng cách tâm lỗ dù chỉ vài milimet, bulong sẽ bị xỏ chéo hoặc không thể xuyên qua, gây ra hiện tượng lệch lực nén, vênh bề mặt và dẫn đến phá hủy kết nối khi hệ thống lên áp.

Các loại mặt bích din pn10 phổ biến hiện nay

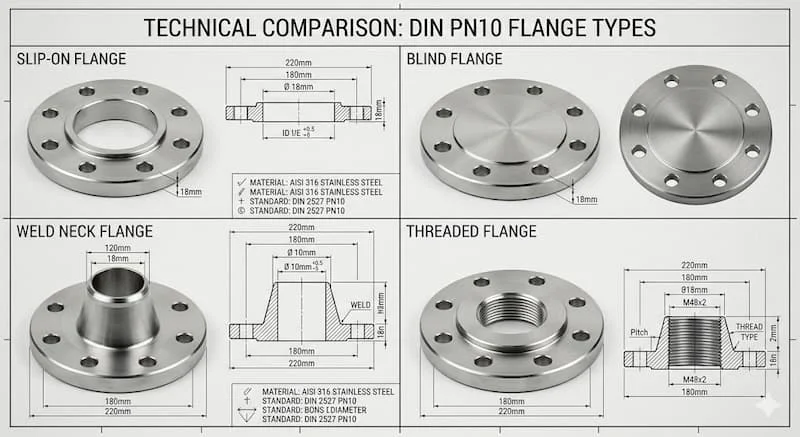

Tùy thuộc vào phương thức kết nối với ống và điều kiện vận hành cụ thể, mặt bích din pn10 được chia thành bốn chủng loại chính:

1. Slip-On Flange (Mặt bích hàn trượt)

• Đặc điểm: Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút, cho phép bích trượt nhẹ nhàng trên thân ống rồi tiến hành hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ dàng căn chỉnh độ đồng tâm trước khi hàn, chi phí phôi thấp và không đòi hỏi thợ hàn có tay nghề quá cao.

• Ứng dụng: Là lựa chọn hàng đầu cho các hệ thống đường ống nước, chất lỏng công nghiệp ở áp suất trung bình thấp.

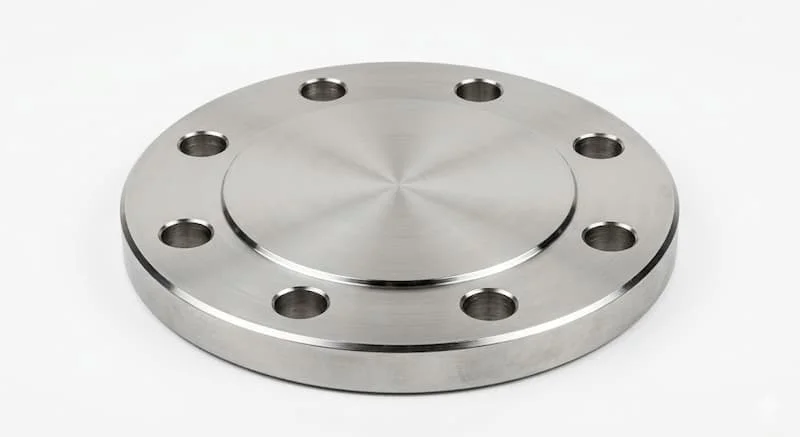

2. Blind Flange (Mặt bích mù)

• Đặc điểm: Mặt bích đặc, không có lỗ khoét ở tâm, dùng để bịt kín đầu kết thúc của đường ống hoặc các cửa xả chờ.

• Ưu điểm: Cho phép ngăn chặn dòng lưu chất một cách an toàn nhưng vẫn tạo điều kiện thuận lợi để mở rộng đường ống hoặc kết nối thêm thiết bị trong tương lai khi bảo trì.

• Ứng dụng: Lắp đặt tại cuối các trục đường ống chính hoặc các đầu chờ của hệ thống phân phối.

3. Weld Neck Flange (Mặt bích cổ hàn)

• Đặc điểm: Có phần cổ dốc dài được hàn đối đầu directly với đầu ống có vát mép.

• Ưu điểm: Khả năng chuyển tải ứng suất từ mặt bích sang đường ống cực tốt, giảm thiểu sự tập trung ứng suất tại chân bích. Chịu được các xung lực, độ rung động cao và sự thay đổi nhiệt độ đột ngột.

• Nhược điểm: Chi phí chế tạo cao và yêu cầu kỹ thuật hàn đối đầu khắt khe.

• Ứng dụng: Các vị trí gần máy bơm lớn, khu vực chịu tải trọng động nặng.

4. Threaded Flange (Mặt bích ren)

• Đặc điểm: Kết nối với đường ống bằng hệ thống ren tiêu chuẩn (NPT hoặc BSPT) nằm bên trong lòng bích mà không cần thông qua quá trình gia nhiệt hay hàn đắp.

• Ưu điểm: Thi công cực kỳ nhanh chóng, an toàn tại các khu vực dễ cháy nổ (nơi cấm lửa hàn).

• Nhược điểm: Khả năng chịu áp suất thấp hơn bích hàn và dễ rò rỉ nếu ren bị mài mòn.

• Ứng dụng: Hệ thống ống dẫn khí, nước đường kính nhỏ, áp suất thấp.

Thông số kỹ thuật mặt bích din pn10 cần biết

Để lựa chọn chính xác thiết bị, các kỹ sư cần nắm rõ các thông số hình học cốt lõi của tiêu chuẩn mặt bích din pn10 từ kích thước DN15 đến DN600. Dưới đây là bảng thông số kỹ thuật cơ bản dựa theo tiêu chuẩn gốc DIN 2576 và tiêu chuẩn tương đương EN 1092-1:

Lưu ý: Kiểu bề mặt làm kín phổ biến của tiêu chuẩn này gồm hai loại chính: RF (Raised Face - Mặt có gờ) giúp tập trung lực nén lên gioăng tốt hơn và FF (Flat Face - Mặt phẳng) thường dùng cho bích bằng gang để tránh nứt vỡ khi siết lực.

Về mặt cấu trúc cơ lý, dòng sản phẩm này được đúc hoặc rèn từ đa dạng các nhóm vật liệu nhằm tương thích với môi trường lưu chất: từ thép carbon công nghiệp (SS400, A105) cho hiệu quả kinh tế, Inox cao cấp (SUS304, SUS316) chống ăn mòn tuyệt đối, cho đến gang xám/gang cầu (GG25, GGG40) tối ưu riêng cho ngành nước.

So sánh mặt bích din pn10 với PN16, JIS và ANSI

Việc nhầm lẫn giữa các tiêu chuẩn mặt bích quốc tế là nguyên nhân hàng đầu gây hư hỏng hệ thống khi lắp ráp.

DIN PN10 so với DIN PN16

Mặc dù cùng thuộc hệ tiêu chuẩn Đức, sự khác biệt nằm ở độ dày thân bích và đường kính vòng tâm lỗ bulong (bolt circle) từ kích thước DN200 trở lên. Ở các kích thước nhỏ dưới DN50, cấu trúc hình học của chúng có thể trùng khớp, nhưng từ DN200, flange pn10 có số lỗ bulong hoặc kích thước tâm lỗ khác hoàn toàn so với PN16 nhằm phản ánh khả năng chịu tải áp lực thấp hơn ($10 \text{ bar}$ so với $16 \text{ bar}$).

Tiêu chuẩn DIN so với Tiêu chuẩn JIS (Nhật Bản)

JIS (như JIS 10K) sử dụng hệ kích thước dựa trên tiêu chuẩn công nghiệp Nhật Bản. Sự sai lệch về đường kính ngoài và khoảng cách các lỗ bulong giữa DIN và JIS khiến chúng hoàn toàn không thể kết nối trực tiếp với nhau, dù cùng có khả năng chịu áp tương đương khoảng 10 bar.

Tiêu chuẩn DIN so với Tiêu chuẩn ANSI (Mỹ)

ANSI sử dụng đơn vị đo lường Inch và phân cấp áp suất theo Class (ví dụ Class 150). Hai hệ quy chiếu này khác biệt hoàn toàn từ bước ren, đường kính lỗ cho đến độ dày, khiến việc thay thế tùy ý là bất khả thi.

[Mặt bích DIN PN10] <--- KHÔNG LẮP LẪN ---> [Mặt bích JIS 10K / ANSI 150]


Tại sao tuyệt đối không được thay thế tùy ý?

Khi cố tình cưỡng bức kết nối hai mặt bích lệch tiêu chuẩn bằng cách nong rộng lỗ hoặc dùng bulong nhỏ hơn, hệ quả tất yếu là hở gioăng làm kín, cong vênh bulong do chịu lực cắt không đều. Dưới áp lực vận hành, mối nối này sẽ nhanh chóng bị bục, gây mất an toàn nghiêm trọng cho toàn bộ công trình và người vận hành.

Vật liệu mặt bích din pn10 nào tốt nhất?

Không có vật liệu nào là "tốt nhất" một cách tuyệt đối, chỉ có vật liệu "tối ưu nhất" cho từng môi trường làm việc và điều kiện kinh tế cụ thể:

• Thép Carbon (Carbon Steel): Có độ bền cơ học cao, chịu nhiệt khá tốt và giá thành rẻ nhất trong phân khúc dòng bích thép. Đây là lựa chọn tối ưu cho các hệ thống công nghiệp phổ thông như dầu thủy lý, khí nén, và nước công nghiệp không chứa hóa chất ăn mòn.

• Inox 304 (Stainless Steel): Sở hữu khả năng chống oxy hóa mạnh mẽ, bề mặt thẩm mỹ, không làm ô nhiễm lưu chất. Phù hợp tuyệt đối cho hệ thống nước sạch dân dụng, công nghiệp chế biến thực phẩm và dược phẩm.

• Inox 316 (Stainless Steel): Được bổ sung thành phần Mangan và Molypden giúp tăng cường khả năng kháng clorua và axit. Đây là vật liệu bắt buộc cho môi trường hóa chất, dung dịch muối bão hòa hoặc các công trình đường ống ven biển.

• Gang (Cast Iron): Khả năng hấp thụ rung động tốt, chi phí sản xuất phôi rất thấp nhưng giòn và chịu lực kéo kém. Thường được đúc liền trên thân van hoặc dùng trong hệ thống bơm thoát nước đô thị áp lực vừa phải.

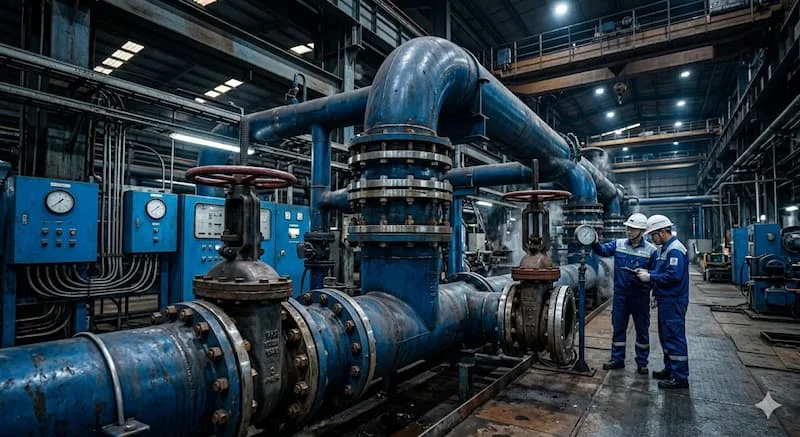

DIN PN10 flange được sử dụng trong những hệ thống nào?

Nhờ đặc tính chịu tải áp suất ở mức trung bình ($10 \text{ bar}$) cùng dải kích thước rộng, mặt bích tiêu chuẩn DIN PN10 là linh hồn của các hệ thống cơ điện (ME) hạ tầng:

• Hệ thống cấp thoát nước và xử lý nước thải: Kết nối các trục bơm ly tâm, van chặn, van bướm trong các trạm bơm tăng áp đô thị và nhà máy xử lý nước thải tập trung.

• Hệ thống HVAC và PCCC: Ứng dụng trong các đường ống dẫn nước làm mát (Chiller), hệ thống nước cứu hỏa phân khu - nơi áp lực làm việc luôn được duy trì ổn định dưới 10 bar.

• Đường ống công nghiệp nhẹ: Nhà máy sản xuất giấy, dệt nhuộm, chế biến nông sản và các dây chuyền thực phẩm tiêu chuẩn.

Trong các kịch bản vận hành cần tần suất bảo trì cao, tháo lắp định kỳ để súc rửa đường ống, việc sử dụng kết nối bích PN10 giúp rút ngắn tối đa thời gian dừng máy của doanh nghiệp.

Những sai lầm thường gặp khi chọn mặt bích din pn10

Việc thiếu kinh nghiệm thực tế khi mua sắm vật tư thường dẫn đến các lỗi kinh điển sau:

1. Chọn sai tiêu chuẩn hình học: Mua nhầm bích hệ JIS hoặc ANSI do chỉ nhìn vào thông số DN của đường ống.

2. Vượt ngưỡng áp suất vận hành: Sử dụng bích PN10 cho các vị trí dòng áp lực cao (như đầu đẩy của bơm cao áp nhiều tầng có áp suất lên tới $12 - 15 \text{ bar}$).

3. Bỏ qua yếu tố vật liệu tương thích: Dùng bích thép carbon cho đường ống dẫn hóa chất khiến mặt bích bị ăn mòn rỗ bề mặt chỉ sau vài tháng sử dụng.

4. Sử dụng sai loại gioăng: Chọn gioăng cao su quá mỏng hoặc không chịu nhiệt cho hệ thống hơi nước nhiệt độ cao, làm mất tác dụng của bề mặt làm kín.

Hậu quả của những sai lầm này không chỉ dừng lại ở việc rò rỉ lưu chất, mà còn có thể gây nứt vỡ mặt bích dưới áp lực đột biến, làm sụt giảm nghiêm trọng tuổi thọ và độ an toàn của toàn bộ công trình.

Hướng dẫn chọn DIN PN10 flange đúng kỹ thuật

Để đảm bảo hệ thống vận hành hoàn hảo, hãy áp dụng quy trình kiểm tra 6 bước nghiêm ngặt sau từ các chuyên gia kỹ thuật:

• Bước 1: Xác định áp suất làm việc tối đa: Đảm bảo áp suất đỉnh của hệ thống (bao gồm cả áp lực búa nước) không vượt quá $10 \text{ bar}$.

• Bước 2: Chọn đúng kích thước danh nghĩa (DN): Phải trùng khớp hoàn toàn với kích thước của đường ống hoặc thiết bị cần kết nối.

• Bước 3: Chọn vật liệu theo lưu chất: Nước sạch dùng Inox 304, hóa chất dùng Inox 316, nước thải/nước thô dùng gang hoặc thép carbon.

• Bước 4: Kiểm tra tiêu chuẩn kết nối đối ứng: Xác định chắc chắn thiết bị hiện tại (van, bơm) đang dùng chuẩn DIN để chọn bích kết nối đồng bộ.

• Bước 5: Xác định kiểu mặt bích phù hợp: Lựa chọn Slip-on cho tính tiện lợi hoặc Weld Neck cho vị trí chịu rung động mạnh.

• Bước 6: Kiểm tra môi trường lắp đặt bên ngoài: Nếu lắp đặt ngoài trời hoặc môi trường biển, cần có lớp mạ kẽm nhúng nóng hoặc chọn vật liệu chống gỉ.

Lưu ý khi lắp đặt DIN PN10 flange

Quá trình thi công ngoài hiện trường quyết định 80% độ bền của mối nối bích. Khi tiến hành lắp đặt, kỹ sư cần tuân thủ các nguyên tắc cốt lõi sau:

• Kiểm tra độ đồng tâm: Hai đầu ống phải được căn chỉnh thẳng hàng trước khi siết bulong. Việc dùng lực siết của bulong để kéo hai đường ống lệch tâm lại gần nhau sẽ tạo ra ứng suất uốn cực lớn, gây nứt bích hoặc đứt bulong sau một thời gian vận hành.

• Kiểm tra gioăng làm kín: Đảm bảo gioăng nằm hoàn toàn chính tâm bên trong vòng tròn tâm lỗ (bolt circle flange), không bị lệch góc hay bị kẹp rách trong quá trình đưa vào khe hở.

• Thử áp hệ thống (Hydrostatic Test): Sau khi hoàn thành lắp đặt, bắt buộc phải tiến hành thử áp lực bằng nước ở mức tối thiểu $1.5 \times \text{áp suất thiết kế}$ để kiểm tra toàn diện độ kín khít trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp về mặt bích din pn10

1. DIN PN10 flange chịu được áp suất tối đa là bao nhiêu?

Mặt bích DIN PN10 chịu được áp suất danh nghĩa tối đa là 10 bar (tương đương $10 \text{ kg/cm}^2$) trong điều kiện nhiệt độ phòng ($20^\circ\text{C}$). Khi nhiệt độ lưu chất tăng cao, áp suất làm việc cho phép sẽ giảm xuống theo biểu đồ suy giảm áp suất của vật liệu.

2. Mặt bích DIN PN10 có lắp lẫn với DIN PN16 được không?

Từ kích thước DN15 đến DN150, thông số kích thước hình học (đường kính ngoài, tâm lỗ bulong) của PN10 và PN16 hoàn toàn trùng nhau nên có thể lắp lẫn. Tuy nhiên, từ kích thước DN200 trở lên, các thông số này bắt đầu khác nhau nên không thể lắp lẫn.

3. DIN PN10 flange có phù hợp cho hệ thống nước sạch không?

Có, nhưng bạn phải chọn vật liệu chế tạo mặt bích bằng Inox 304, Inox 316 hoặc gang có phủ lớp sơn lót chuẩn thực phẩm để đảm bảo không sinh ra các oxit kim loại độc hại vào nguồn nước sinh hoạt.

4. Nên chọn mặt bích thép carbon hay inox 304?

Nếu hệ thống của bạn chỉ truyền dẫn nước công nghiệp, dầu hoặc khí nén không ăn mòn và cần tối ưu chi phí, hãy chọn thép carbon. Nếu hệ thống yêu cầu độ sạch cao, chống gỉ sét ngoài trời hoặc truyền dẫn hóa chất nhẹ, Inox 304 là lựa chọn bắt buộc.

Cách chọn DIN PN10 flange phù hợp và bền lâu

Việc lựa chọn din pn10 flange không đơn thuần là mua một linh kiện cơ khí giá rẻ, mà là quyết định ảnh hưởng trực tiếp đến sự an toàn và tính liên tục của toàn bộ dây chuyền sản xuất. Một hệ thống đường ống chỉ thực sự bền vững khi từng điểm kết nối bích được tính toán chính xác về áp suất, đồng bộ về tiêu chuẩn hình học, tương thích về vật liệu lưu chất và được thi công bởi những kỹ sư tuân thủ đúng quy trình kỹ thuật.

Để tránh những rủi ro rò rỉ đáng tiếc và tối ưu hóa chi phí vận hành cho công trình của bạn, hãy liên hệ ngay với các chuyên gia kỹ thuật của chúng tôi. Chúng tôi sẵn sàng cung cấp các sản phẩm mặt bích DIN PN10 chính hãng, đầy đủ chứng chỉ CO/CQ với đa dạng vật liệu và kích thước chuẩn xác nhất cho dự án của bạn.
