CNP Pump Catalogue: Hướng Dẫn Kỹ Thuật Và Cách Lựa Chọn Bơm Tối Ưu

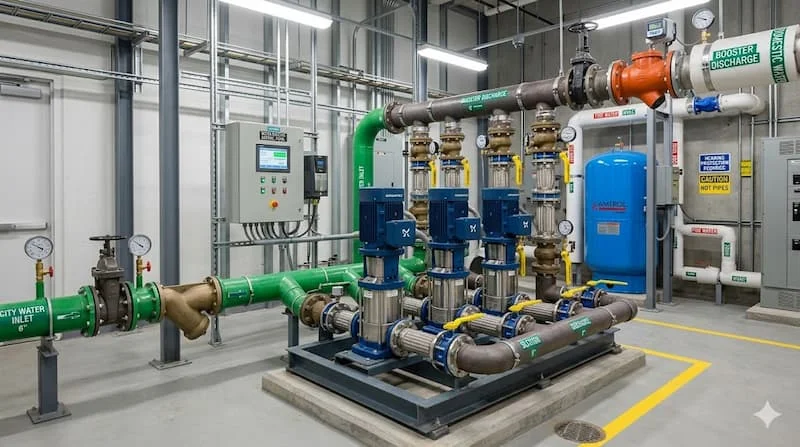

Trong lĩnh vực cơ điện (MEP), việc lựa chọn một thiết bị bơm phù hợp không đơn thuần là chọn một cái tên hay một mức công suất. Hãy tưởng tượng bạn đang thiết kế hệ thống PCCC cho một tòa nhà cao tầng, hệ thống HVAC cho trung tâm thương mại hay mạng lưới cấp nước công nghiệp; chỉ một sai sót nhỏ trong việc tính toán thông số cũng có thể dẫn đến hậu quả nghiêm trọng.

Vấn đề thường gặp nhất của các kỹ sư là tình trạng thiếu hụt tài liệu hoặc không có Danh mục bơm CNP bản chuẩn, dẫn đến việc chọn sai model hoặc hiểu nhầm các thông số kỹ thuật. Khi thông số không rõ ràng, thiết kế sẽ bị lệch, gây lãng phí điện năng hoặc thậm chí hệ thống không thể vận hành. Catalogue CNP không chỉ là một cuốn sách giới thiệu sản phẩm; đó là tài liệu kỹ thuật bắt buộc để đảm bảo tính chuẩn xác cho mọi dự án. Tuy nhiên, việc đọc hiểu và khai thác tối đa giá trị từ tài liệu này là một kỹ năng mà không phải ai cũng nắm vững.

CNP Pump Catalogue là gì?

CNP Pump Catalogue là bộ tài liệu kỹ thuật tổng hợp toàn diện các dòng máy bơm của thương hiệu CNP (Nanfang Pump). Đây là "kim chỉ nam" cho các đơn vị tư vấn thiết kế và nhà thầu, bao gồm đầy đủ danh mục model, thông số vận hành chi tiết và biểu đồ ứng dụng thực tế.

Tài liệu này đóng vai trò quyết định trong việc giúp người dùng xác định loại bơm nào phù hợp nhất với nhu cầu cụ thể. Thay vì chọn bơm theo cảm tính, catalogue cung cấp các dữ liệu khoa học để người dùng so sánh, đối chiếu và đưa ra quyết định dựa trên hiệu suất thực tế. Một bộ catalogue chuẩn sẽ giúp tối ưu hóa chi phí đầu tư và đảm bảo tuổi thọ cho toàn bộ hệ thống máy bơm.

Catalogue CNP bao gồm những gì?

Một bộ Danh mục bơm CNP đầy đủ thường được cấu trúc rất logic để hỗ trợ tra cứu nhanh. Danh sách các model phổ biến thường xuất hiện bao gồm:

• CDL, CDLF: Dòng bơm ly tâm trục đứng đa tầng cánh – "linh hồn" của hãng trong các ứng dụng áp cao.

• CHL, CHLF: Bơm ly tâm trục ngang đa tầng cánh, thiết kế gọn nhẹ cho công nghiệp.

• TD: Dòng bơm tuần hoàn trục đứng dùng trong hệ thống điều hòa không khí và sưởi ấm.

Bên cạnh danh sách model, phần quan trọng nhất chính là các thông số kỹ thuật: Lưu lượng (Q), Cột áp (H), và Công suất (P). Đặc biệt, biểu đồ hiệu suất (Performance curve) là thành phần không thể thiếu. Việc đọc biểu đồ Q-H giúp kỹ sư xác định được "điểm làm việc" (Duty point). Nếu điểm này nằm ngoài vùng hiệu suất cao, máy bơm sẽ chạy rung, ồn và nhanh hỏng. Hiểu rõ biểu đồ này chính là chìa khóa để tránh việc chọn bơm thừa công suất nhưng thiếu hiệu quả.

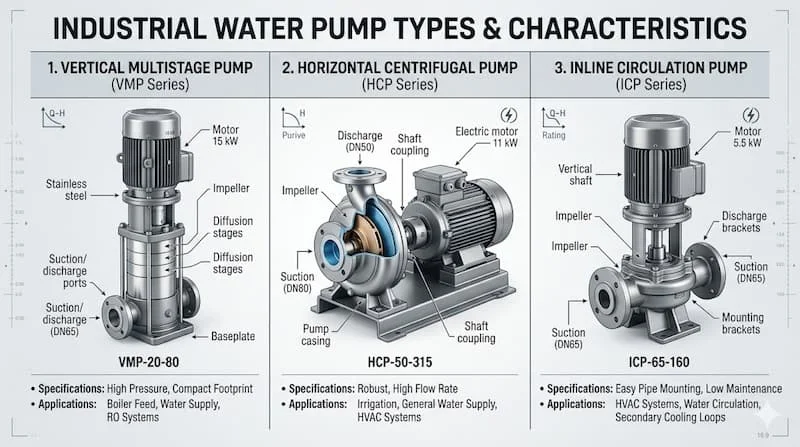

Các dòng bơm chính trong Danh mục bơm CNP

Mỗi dòng bơm trong catalogue được thiết kế để giải quyết một bài toán kỹ thuật chuyên biệt. Việc hiểu sâu đặc tính của từng dòng giúp bạn đưa ra giải pháp kinh tế nhất.

• Dòng CDL/CDLF: Đây là dòng bơm trục đứng CNP nổi tiếng nhất. Với cấu trúc đa tầng cánh bằng inox, nó có khả năng tạo ra cột áp rất lớn, phù hợp cho việc cấp nước nhà cao tầng, hệ thống lọc nước RO và các ứng dụng tăng áp công nghiệp.

• Dòng CHL/CHLF: Là dòng bơm trục ngang, ưu điểm lớn nhất là sự ổn định và bền bỉ trong môi trường công nghiệp nhẹ, hệ thống làm mát hoặc xử lý nước sạch.

• Dòng TD: Được thiết kế tối ưu cho lưu lượng lớn và độ ồn thấp, dòng này thường xuất hiện trong các hệ thống HVAC, dùng để tuần hoàn nước nóng hoặc lạnh trong các tòa nhà văn phòng, khách sạn.

Mỗi dòng sản phẩm tương ứng với một phân khúc thị trường và yêu cầu kỹ thuật khác nhau, đòi hỏi người chọn phải nắm vững đặc tính cơ lý của chất lỏng cần bơm.

Cách đọc thông số trong catalogue CNP

Để đọc hiểu Danh mục bơm CNP như một chuyên gia, bạn cần chú trọng vào 4 chỉ số cốt lõi:

1. Lưu lượng (Q): Lượng nước bơm vận chuyển được trong một đơn vị thời gian (m3/h hoặc l/s).

2. Cột áp (H): Độ cao hoặc áp suất mà bơm có thể đẩy nước đi (m hoặc bar).

3. Công suất (kW/HP): Mức tiêu thụ điện năng của động cơ.

4. Hiệu suất (Efficiency): Tỷ lệ giữa năng lượng hữu ích và năng lượng tiêu thụ.

So sánh catalogue CNP với các hãng khác

Khi đặt lên bàn cân cùng các đối thủ lớn, CNP thể hiện những ưu thế riêng biệt. So với Grundfos (Đan Mạch) – vốn nằm ở phân khúc cao cấp với tiêu chuẩn khắt khe và mức giá đắt đỏ, CNP mang đến một giải pháp "vừa vặn" hơn cho túi tiền nhưng vẫn đảm bảo các thông số kỹ thuật tiệm cận.

Trong khi đó, so với Wilo (Đức) – hãng nổi tiếng về độ bền và tính ổn định tuyệt đối, CNP lại ghi điểm nhờ catalogue cực kỳ chi tiết, dễ tra cứu và khả năng triển khai nhanh chóng tại thị trường Việt Nam.

Khi nào cần sử dụng Danh mục bơm CNP?

Tài liệu này cần được hiện diện ngay từ bước sơ khởi của dự án. Bạn sẽ cần đến nó khi:

• Thiết kế hệ thống cấp nước: Tính toán số lượng tầng, số hộ dân để chọn bơm tăng áp.

• Lắp đặt PCCC: Đáp ứng các tiêu chuẩn về lưu lượng và áp suất chữa cháy nghiêm ngặt.

• Hệ thống HVAC: Tính toán tổn thất áp suất trong vòng lặp kín để chọn bơm tuần hoàn.

• Công trình dân dụng & công nghiệp: Từ việc tưới tiêu nông nghiệp đến xử lý nước thải công nghiệp.

Việc bỏ qua catalogue và chọn bơm theo kinh nghiệm cũ thường dẫn đến những sai sót không đáng có, đặc biệt là trong các hệ thống đòi hỏi tính tự động hóa cao.

Sai lầm phổ biến khi dùng catalogue

Nhiều người dù có catalogue trong tay vẫn mắc phải những lỗi cơ bản:

1. Chỉ nhìn vào công suất (HP/kW): Công suất lớn không đồng nghĩa với việc bơm được cao. Cột áp mới là yếu tố quyết định.

2. Bỏ qua biểu đồ Curve: Đây là sai lầm chết người. Biểu đồ cho biết bơm hoạt động tốt nhất ở khoảng nào; nếu chọn sát mép biểu đồ, bơm sẽ nhanh cháy động cơ.

3. Chọn dư công suất quá nhiều: Việc "chọn cho chắc" khiến hóa đơn tiền điện tăng vọt và gây áp lực lên hệ thống đường ống.

4. Không tính tổn thất đường ống: Catalogue đưa ra thông số ở điều kiện tiêu chuẩn, kỹ sư phải trừ đi tổn thất ma sát thực tế.

Cách sử dụng Danh mục bơm CNP để chọn bơm

Để chọn được chiếc bơm hoàn hảo, hãy tuân thủ checklist chuyên gia sau đây:

• Bước 1: Xác định nhu cầu thực tế: Tính toán chính xác lưu lượng tổng và cột áp tổng (bao gồm độ cao thực tế + tổn thất áp suất).

• Bước 2: Tra cứu dòng model: Dựa vào mục đích (tăng áp, tuần hoàn hay cấp nước) để tìm đến chương tương ứng trong catalogue.

• Bước 3: Kiểm tra biểu đồ Q-H: Tìm điểm giao thoa giữa Q và H. Điểm này phải nằm trong vùng Best Efficiency Point (BEP) – vùng có hiệu suất cao nhất trên biểu đồ.

• Bước 4: Đối chiếu vật liệu: Kiểm tra xem chất liệu bơm (gang, inox 304, inox 316) có phù hợp với môi trường chất lỏng hay không.

• Bước 5: So sánh hiệu suất: Nếu có 2 model cùng đáp ứng, hãy chọn model có hiệu suất cao hơn để tiết kiệm điện.

Lưu ý khi tải và sử dụng catalogue

Khi tìm kiếm catalogue, hãy đảm bảo bạn đang sử dụng phiên bản mới nhất. Các hãng thường cập nhật thiết kế và cải tiến hiệu suất định kỳ. Ngoài ra, hãy cực kỳ cẩn thận với đơn vị đo lường. Một số tài liệu dùng hệ mét (m3/h, m), nhưng một số bản cũ hoặc quốc tế có thể dùng hệ Anh (GPM, PSI). Việc nhầm lẫn đơn vị sẽ khiến toàn bộ tính toán trở nên vô nghĩa. Nếu có bất kỳ nghi ngờ nào, đừng ngần ngại liên hệ trực tiếp với bộ phận kỹ thuật của nhà phân phối để được xác nhận.

FAQ: Câu hỏi thường gặp về Danh mục bơm CNP

1. Tải CNP Pump Catalogue bản chuẩn ở đâu?

Bạn nên tải trực tiếp từ website chính thức của CNP hoặc các nhà phân phối ủy quyền tại Việt Nam để đảm bảo thông số là chính xác và mới nhất.

2. Catalogue có bao gồm tất cả các model không?

Hầu hết các dòng phổ thông như CDL, CHL đều có. Tuy nhiên, với các dòng bơm đặc chủng hoặc sản xuất theo yêu cầu, bạn cần liên hệ riêng với hãng để lấy Data Sheet chi tiết.

3. Làm sao để đọc biểu đồ Q-H nếu không có chuyên môn sâu?

Hãy tìm trục ngang (Lưu lượng) và trục đứng (Cột áp). Điểm giao nhau của hai thông số bạn cần phải nằm dưới đường cong của model bơm. Nếu nằm trên, bơm đó không đáp ứng được.

4. CNP có đủ tiêu chuẩn cho các công trình lớn không?

Hoàn toàn có. Với các dòng bơm công suất lớn và độ bền cao, CNP đã xuất hiện trong rất nhiều dự án khu công nghiệp và tòa nhà hạng A.

5. Tôi có cần kỹ sư để đọc catalogue không?

Dù catalogue rất trực quan, nhưng để tính toán tổn thất đường ống và hiện tượng xâm thực, bạn vẫn nên có sự tư vấn từ kỹ sư cơ điện để đảm bảo an toàn tuyệt đối.

Kết luận

Việc sở hữu và hiểu rõ Danh mục bơm CNP là điều kiện tiên quyết để xây dựng một hệ thống máy bơm hiệu quả và bền bỉ. Khi bạn hiểu đúng tài liệu kỹ thuật, bạn không chỉ chọn đúng thiết bị mà còn tiết kiệm được khoản chi phí khổng lồ từ việc vận hành và bảo trì. Hãy nhớ rằng: Một chiếc bơm tốt chỉ thực sự tốt khi nó được đặt vào đúng vị trí và làm việc ở đúng điểm hiệu suất của nó.
