Fire Fighting Pump Là Gì? Tiêu Chuẩn Kỹ Thuật Và Cách Chọn Hệ Thống Bơm Chữa Cháy Chuẩn NFPA

Hãy tưởng tượng một kịch bản tồi tệ: Hỏa hoạn bùng phát tại một nhà xưởng quy mô lớn, hệ thống báo cháy đã kích hoạt, các đầu phun Sprinkler đã mở, nhưng nước chỉ chảy ra yếu ớt hoặc thậm chí không có giọt nào. Nguyên nhân? Hệ thống fire fighting pump (máy bơm chữa cháy) không đủ áp lực hoặc bị hỏng hóc ngay thời điểm then chốt. Thiệt hại về tài sản và tính mạng lúc này là không thể đong đếm.

Thực tế, nhiều chủ đầu tư hiện nay vẫn mắc sai lầm khi lắp đặt các loại bơm dân dụng thông thường cho hệ thống PCCC hoặc chọn sai thông số kỹ thuật do thiếu hiểu biết chuyên môn. Vậy bơm chữa cháy là gì? Làm thế nào để thiết kế một trạm bơm vừa đạt chuẩn nghiệm thu, vừa đảm bảo an toàn tuyệt đối khi có sự cố? Bài phân tích chuyên sâu dưới đây sẽ giải đáp toàn bộ từ góc nhìn của chuyên gia hạ tầng PCCC.

Fire Fighting Pump Là Gì?

Fire fighting pump là dòng máy bơm nước chuyên dụng được thiết kế riêng biệt để cung cấp nước với lưu lượng lớn và áp lực cực cao cho các thiết bị chữa cháy như hệ thống phun nước tự động (Sprinkler), hệ thống họng nước vách tường (Hydrant) hoặc màn ngăn cháy.

Khác với các dòng bơm cấp nước sinh hoạt vốn ưu tiên sự tiết kiệm điện và vận hành êm ái, bơm chữa cháy ưu tiên tuyệt đối sự tin cậy và khả năng hoạt động dưới điều kiện khắc nghiệt. Các đặc điểm nhận diện chính bao gồm:

• Công suất và cột áp: Khả năng đẩy nước lên các tầng cao hoặc đi xa hàng trăm mét trong đường ống mà vẫn giữ được áp suất làm việc hiệu quả.

• Độ bền bỉ: Vật liệu cấu tạo thường là gang đúc, thép không gỉ hoặc đồng để chống ăn mòn và chịu nhiệt.

• Tiêu chuẩn khắt khe: Một máy bơm chữa cháy đúng nghĩa phải tuân thủ các chứng chỉ quốc tế như NFPA 20, UL Listed, hoặc FM Approved.

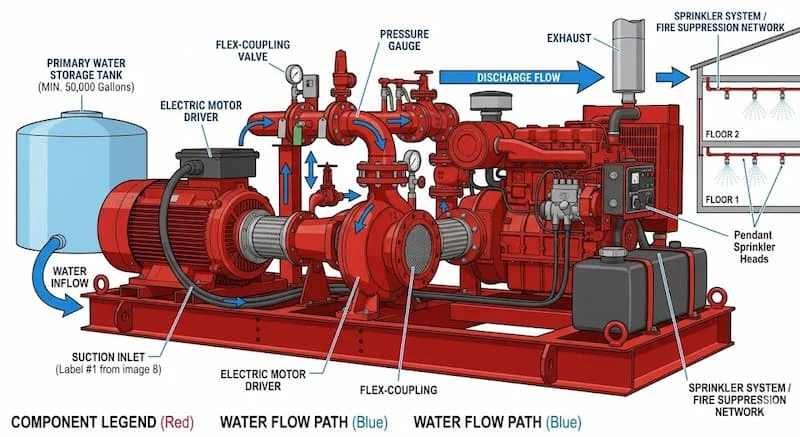

Nguyên Lý Hoạt Động Của bơm chữa cháy

Hệ thống bơm chữa cháy vận hành dựa trên cơ chế tự động hóa hoàn toàn thông qua tủ điều khiển áp suất. Khi có hỏa hoạn, các đầu Sprinkler vỡ ra hoặc họng nước được mở, áp suất trong đường ống sẽ sụt giảm. Lúc này, hệ thống sẽ kích hoạt theo thứ tự ưu tiên để bù đắp áp suất.

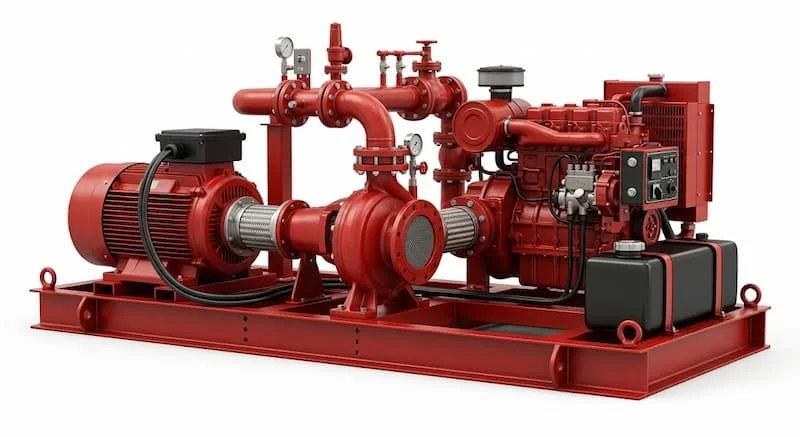

Thành phần cốt lõi của một cụm bơm (Pump Set):

1. Jockey Pump (Bơm bù áp): Là chiếc bơm nhỏ nhất, nhiệm vụ duy trì áp suất ổn định trong đường ống khi có rò rỉ nhẹ. Nó giúp hệ thống không phải khởi động bơm chính một cách lãng phí.

2. Main Pump (Bơm điện chính): Khi áp suất giảm sâu (do chữa cháy thực sự), bơm điện sẽ khởi động để cung cấp lưu lượng nước lớn.

3. Diesel Pump (Bơm dự phòng): Đây là "tuyến phòng thủ cuối cùng". Trong trường hợp hỏa hoạn gây mất điện lưới, bơm động cơ Diesel sẽ tự động nổ máy để đảm bảo việc chữa cháy không bị gián đoạn.

Tại sao cần sự redundancy (dự phòng)? Trong kỹ thuật PCCC, sai số bằng 0 là mục tiêu tối thượng. Việc kết hợp giữa bơm điện và bơm Diesel đảm bảo rằng dù nguồn điện bị cắt đứt, hệ thống vẫn có đủ năng lượng để dập tắt ngọn lửa.

Các Loại bơm chữa cháy Phổ Biến

Tùy vào cấu trúc công trình và đặc điểm nguồn nước, kỹ sư sẽ lựa chọn một trong ba loại thiết kế sau:

1. End Suction Pump (Bơm trục ngang rời trục)

Loại bơm này có đường hút và đường đẩy vuông góc với nhau.

• Ưu điểm: Cấu tạo đơn giản, dễ bảo trì, chi phí đầu tư thấp nhất trong các loại bơm chữa cháy.

• Ứng dụng: Thích hợp cho các công trình nhỏ, nhà xưởng quy mô vừa.

2. Split Case Pump (Bơm ly tâm trục ngang đa tầng cánh/vỏ rời)

Thân bơm có thể tách làm hai phần, cho phép tiếp cận cánh quạt và trục mà không cần tháo đường ống.

• Ưu điểm: Lưu lượng cực lớn, độ bền rất cao và vận hành ổn định ở áp suất lớn.

• Ứng dụng: Tòa nhà cao tầng, khu công nghiệp hoặc các kho bãi logistics diện tích lớn.

3. Vertical Turbine Pump (Bơm tuabin trục đứng)

Trục bơm dài và các tầng cánh quạt ngập sâu dưới nước.

• Ưu điểm: Khả năng hút nước từ các bể ngầm sâu hoặc nguồn nước mặt (sông, hồ) mà không cần mồi.

• Ứng dụng: Các khu vực có mực nước tĩnh thấp hơn vị trí đặt bơm.

Thông Số Kỹ Thuật Quan Trọng Và Cách Đọc Pump Curve

Khi lựa chọn bơm chữa cháy, công suất (HP) chỉ là yếu tố tham khảo. Hai thông số quyết định sự sống còn là:

• Lưu lượng (Rated Flow): Thường tính bằng GPM (Gallon per minute) hoặc m³/h. Đây là lượng nước máy có thể cung cấp trong một phút.

• Cột áp (Rated Head): Tính bằng bar, psi hoặc mét. Đây là áp lực để đẩy nước thắng được ma sát đường ống và độ cao tòa nhà.

Hiểu về Pump Curve (Biểu đồ đường cong của bơm)

Pump curve là tài liệu kỹ thuật quan trọng nhất. Đối với bơm chữa cháy chuẩn NFPA 20, đường cong này phải đáp ứng 3 điểm vàng:

1. Điểm đóng (Shut-off): Áp suất không được vượt quá 140% áp suất định mức.

2. Điểm định mức (Rated): Đạt 100% lưu lượng và áp suất thiết kế.

3. Điểm quá tải (Peak): Tại 150% lưu lượng định mức, áp suất không được thấp hơn 65% áp suất định mức.

Nếu một máy bơm không thể duy trì áp suất khi lưu lượng tăng lên (đường curve dốc đứng), nó sẽ trở nên vô dụng khi có nhiều vòi chữa cháy cùng mở một lúc.

Tiêu Chuẩn NFPA, UL Và FM: Vì Sao Là Bắt Buộc?

Trong ngành PCCC quốc tế, NFPA 20 là "kinh thánh" về lắp đặt bơm chữa cháy. Tiêu chuẩn này quy định chi tiết từ vật liệu, cách bố trí đường ống đến sai số của các thiết bị đo lường.

• UL Listed: Chứng nhận sản phẩm đã qua kiểm định an toàn bởi Underwriters Laboratories.

• FM Approved: Chứng nhận sản phẩm đáp ứng các tiêu chuẩn khắt khe nhất về bảo hiểm và rủi ro từ Factory Mutual.

Việc lắp đặt thiết bị không đạt chuẩn không chỉ khiến công trình không được nghiệm thu bởi cơ quan chức năng mà còn khiến các đơn vị bảo hiểm từ chối bồi thường khi có sự cố xảy ra.

Sai Lầm Thường Gặp Khi Chọn Bơm Chữa Cháy

1. Không tính Head Loss (Tổn thất áp suất): Nhiều người chỉ tính chiều cao tòa nhà mà quên mất lực ma sát khi nước chạy qua các đoạn co, van và đường ống dài hàng trăm mét.

2. Bỏ qua NPSH (Net Positive Suction Head): Nếu áp suất tại đầu hút quá thấp, bơm sẽ bị hiện tượng xâm thực, gây rung lắc mạnh và phá hủy cánh quạt chỉ sau vài phút hoạt động.

3. Sử dụng bơm cấp nước sinh hoạt thay thế: Bơm sinh hoạt thường có rơ-le nhiệt tự ngắt để bảo vệ động cơ. Trong chữa cháy, máy bơm phải chạy cho đến khi hỏng chứ không được phép tự ngắt vì lý do nhiệt độ.

Checklist Cách Chọn Fire Fighting Pump Chuẩn Kỹ Thuật

Để sở hữu một hệ thống tin cậy, hãy thực hiện theo các bước sau:

• Phân tích nguy cơ: Xác định diện tích, chiều cao và loại vật liệu cháy để tính lưu lượng cần thiết.

• Xác định tiêu chuẩn: Công trình yêu cầu tiêu chuẩn Việt Nam (TCVN) hay tiêu chuẩn quốc tế (NFPA)?

• Tính toán thủy lực: Xác định chính xác Cột áp (Head) và Lưu lượng (Flow).

• Lựa chọn cấu hình: Bơm điện + Bơm Diesel + Bơm bù áp.

• Kiểm tra chứng chỉ: Đảm bảo động cơ và đầu bơm có giấy chứng nhận xuất xưởng (CO/CQ) và kiểm định PCCC.

Lưu Ý Vận Hành: Để Bơm Không "Ngủ Quên"

Một sai lầm chết người là lắp bơm xong rồi để đó. Hệ thống PCCC cần được:

• Test chạy thử hàng tuần (Weekly Test): Bơm Diesel cần được nổ máy ít nhất 30 phút/tuần để đảm bảo ắc quy không bị yếu và nhiên liệu không bị đóng cặn.

• Kiểm tra tủ điều khiển: Đảm bảo các chế độ tự động (Auto) luôn được kích hoạt.

• Bảo trì phớt làm kín: Tránh rò rỉ nước tại trục bơm gây hỏng vòng bi động cơ.

Câu Hỏi Thường Gặp (FAQ)

1. Fire fighting pump có bắt buộc không?

Đối với hầu hết các công trình công cộng, chung cư và nhà xưởng, đây là yêu cầu pháp lý bắt buộc để được cấp phép hoạt động.

2. Nên chọn bơm điện hay Diesel?

Hệ thống chuẩn luôn cần cả hai. Bơm điện dùng cho giai đoạn đầu, bơm Diesel là dự phòng khi hỏa hoạn làm mất điện lưới.

3. Tại sao giá bơm chữa cháy lại cao hơn nhiều bơm thường?

Vì vật liệu chịu lực tốt hơn, động cơ không có thiết bị tự ngắt bảo vệ quá tải (để ưu tiên chữa cháy) và phải trải qua các quy trình kiểm định cực kỳ nghiêm ngặt.

4. Hệ thống fire pump gồm những gì?

Bao gồm: Máy bơm chính, bơm dự phòng, bơm bù áp, tủ điều khiển, bình tích áp, hệ thống van và đường ống dẫn.

Kết luận

Bơm chữa cháy không đơn thuần là một thiết bị luân chuyển nước; nó là "lá chắn" cuối cùng bảo vệ toàn bộ công trình trước sự tàn phá của giặc lửa. Việc hiểu rõ về các thông số, cách đọc pump curve và tuân thủ các tiêu chuẩn quốc tế không chỉ giúp bạn tối ưu chi phí đầu tư mà còn mang lại sự an tâm tuyệt đối.

Việc chọn sai thiết bị PCCC là một canh bạc rủi ro mà cái giá phải trả có thể là toàn bộ sự nghiệp của bạn. Đừng để sự thiếu hụt kiến thức dẫn đến những hậu quả đáng tiếc.
