Tìm Hiểu Toàn Diện Về Van Angle: Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp

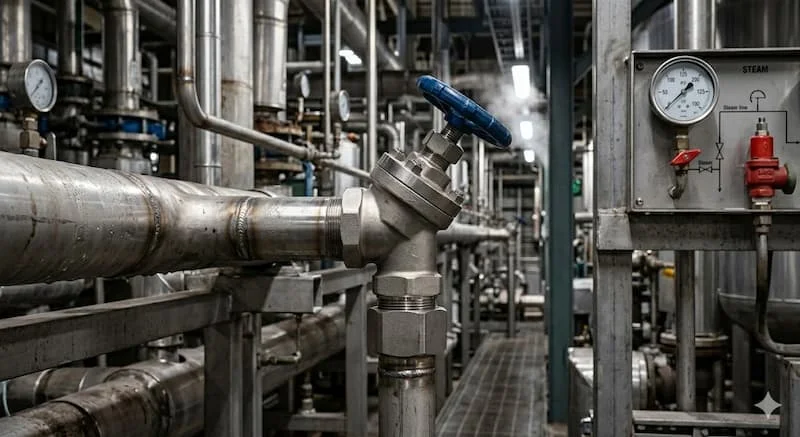

Vì sao van angle được dùng nhiều trong hệ thống công nghiệp?

Trong các hệ thống đường ống công nghiệp, việc kiểm soát và điều tiết lưu lượng lưu chất ở áp suất cao luôn là một bài toán hóc búa đối với các kỹ sư vận hành. Hãy tưởng tượng một hệ thống hơi nóng áp cao đang hoạt động liên tục, dòng lưu chất chuyển động với vận tốc cực lớn và cần phải đổi hướng 90 độ tại các góc cua. Nếu lắp đặt các loại van công nghiệp thông thường, dòng chảy đập mạnh vào thân van sẽ gây ra hiện tượng sụt áp nghiêm trọng, kèm theo những tiếng rung lắc dữ dội phá hủy đường ống.

Bên cạnh đó, tại những vị trí có không gian lắp đặt bị hạn chế, việc vừa phải bố trí co cút chuyển hướng, vừa phải lắp thêm một cụm van ngắt dòng cồng kềnh là điều bất khả thi. Hậu quả của việc cố chấp sử dụng sai thiết bị là dòng chảy bị nghẽn, van nhanh chóng bị mài mòn, gây rò rỉ và hao hụt áp suất lớn. Để giải quyết triệt để những tổn thất này, van angle (hay còn gọi là van góc) chính là giải pháp tối ưu, kết hợp hoàn hảo giữa khả năng chuyển hướng dòng chảy và điều tiết lưu lượng một cách bền bỉ.

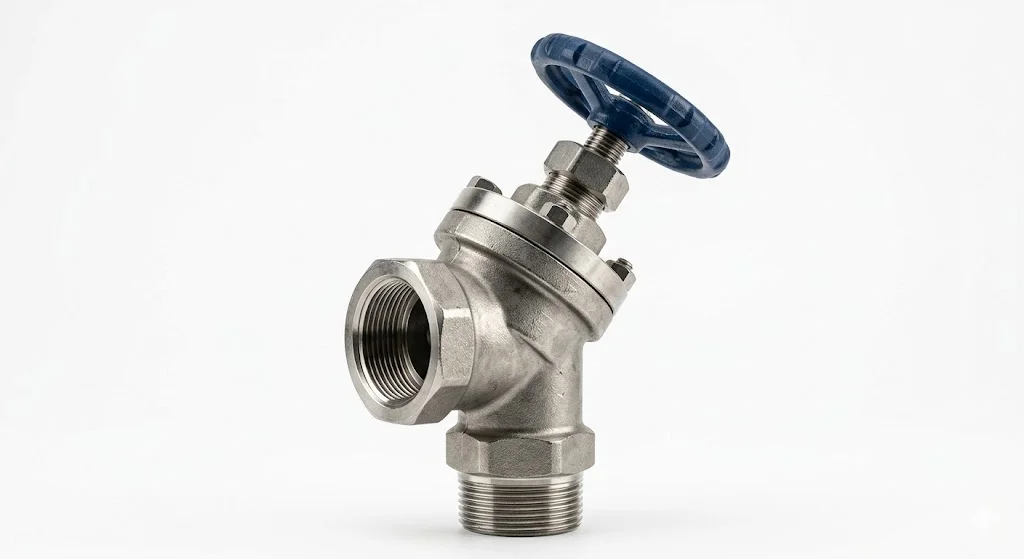

Van angle là gì?

Van angle (van góc) là một loại van công nghiệp có thiết kế thân van dạng góc 90 độ giữa cửa vào và cửa ra. Thiết bị này được sử dụng để đóng mở hoặc điều tiết lưu lượng của chất lỏng, hơi nóng hoặc khí nén trong hệ thống đường ống, đồng thời thay đổi hướng đi của dòng lưu chất mà không cần dùng thêm co nối.

Cấu tạo cơ bản của một van góc tiêu chuẩn bao gồm:

• Thân van: Thường đúc bằng đồng, inox hoặc thép, thiết kế vuông góc 90 độ.

• Đĩa van (Plug): Bộ phận trực tiếp chặn hoặc mở dòng chảy, có thể thiết kế dạng tuyến tính để điều tiết.

• Ty van (Stem): Truyền lực từ bộ vận hành xuống đĩa van.

• Bộ truyền động (Actuator): Có thể là tay quay cơ học, bộ điều khiển khí nén hoặc động cơ điện.

Nguyên lý hoạt động của thiết bị rất trực quan: dòng lưu chất đi vào theo phương ngang, gặp đĩa van và lập tức đổi hướng 90 độ để đi ra theo phương thẳng đứng (hoặc ngược lại). Quá trình nâng hoặc hạ đĩa van sẽ làm thay đổi diện tích tiết diện dòng chảy, từ đó kiểm soát chính xác lưu lượng đi qua hệ thống.

Nguyên lý hoạt động và ưu thế vượt trội của van góc

Điểm mấu chốt giúp van góc vượt trội hơn van cầu (globe valve) thông thường nằm ở biên dạng dòng chảy bên trong thân van. Ở van cầu chữ ngã, lưu chất phải chuyển hướng liên tục dạng hình chữ S, tạo ra lực cản nội tại rất lớn gây ra hiện tượng pressure drop (tụt áp) nghiêm trọng. Ngược lại, với thiết kế góc vuông của van góc, lưu chất chỉ đổi hướng duy nhất một lần. Đường đi thông thoáng này giúp giảm thiểu tối đa ma sát, tối ưu hóa lưu lượng và giữ cho áp suất hệ thống luôn ở mức ổn định.

Bên cạnh đó, cơ chế đóng mở của van cho khả năng chống búa nước (water hammer) cực tốt. Khi đĩa van hạ xuống từ từ ngược chiều hoặc cùng chiều dòng chảy, xung lực của dòng chất lỏng bị triệt tiêu dần thay vì tạo ra cú va đập đột ngột lên thành ống. Khả năng ổn định áp suất tuyệt vời này biến dòng angle control valve trở thành lựa chọn hàng đầu cho các ứng dụng đòi hỏi tần suất đóng mở cao và kiểm soát dòng chảy ở tốc độ lớn.

Phân loại van góc phổ biến hiện nay

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong công nghiệp, dòng sản phẩm này được đa dạng hóa theo nhiều tiêu chí:

1. Phân loại theo vật liệu cấu tạo

• Van góc Inox (SUS304, SUS316): Chịu nhiệt cao, chống ăn mòn hóa chất tuyệt vời, bề mặt siêu sạch, là lựa chọn bắt buộc cho ngành thực phẩm, dược phẩm và hóa chất.

• Van góc Đồng: Thường dùng cho các hệ thống nước sạch, HVAC hoặc hơi nóng áp suất thấp nhờ tính kinh tế và phân phối nhiệt tốt.

• Van góc Gang/Thép: Chịu lực va đập cơ học tốt, giá thành hợp lý, phổ biến trong hệ thống đường ống nước công nghiệp hạng nặng và dầu khí.

2. Phân loại theo kiểu vận hành

• Vận hành bằng tay (Tay quay): Thiết kế cơ học, chi phí thấp, thích hợp cho vị trí ít phải đóng mở hoặc không yêu cầu tự động hóa.

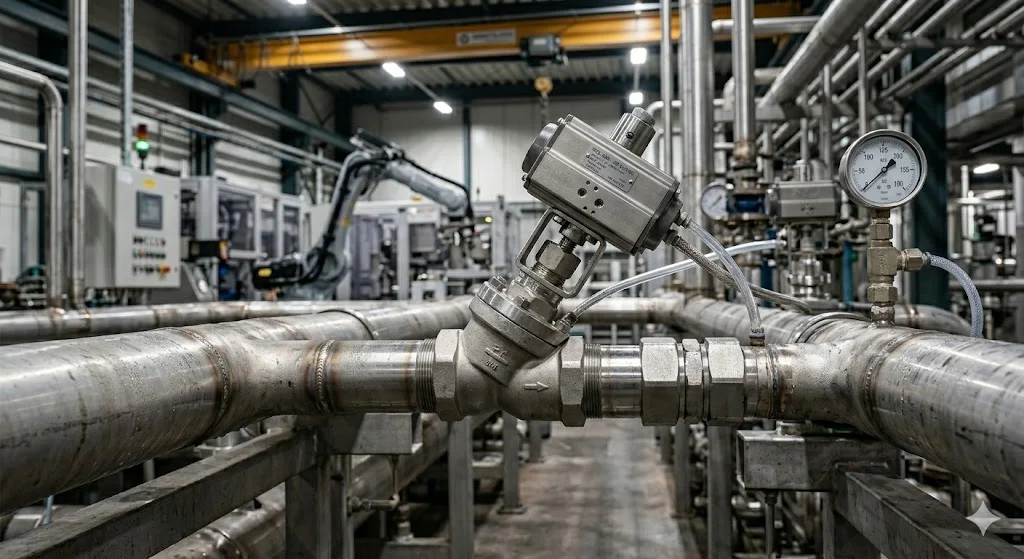

• Vận hành khí nén (Angle seat valve): Tốc độ đóng mở cực nhanh, độ bền cao, sử dụng áp lực khí nén để điều khiển piston, rất phổ biến trong các nhà máy dệt nhuộm, bao bì.

• Vận hành bằng điện: Sử dụng motor điện giúp điều tiết tuyến tính chính xác theo tín hiệu 4-20mA, phù hợp cho các hệ thống SCADA tự động hóa hoàn toàn.

Thông số kỹ thuật quan trọng khi chọn van góc

Việc chọn sai thông số kỹ thuật không chỉ làm giảm tuổi thọ của thiết bị mà còn tiềm ẩn nguy cơ mất an toàn cho toàn bộ nhà máy. Dưới đây là các thông số bạn bắt buộc phải kiểm tra:

• Kích thước định danh (DN): Cần tính toán dựa trên lưu lượng thực tế (chỉ số Cv/Kv) thay vì chỉ chọn theo kích thước đường ống có sẵn để tránh hiện tượng nghẹt hoặc dư thừa công suất.

• Áp suất làm việc (PN/Nominal Pressure): Đảm bảo áp suất danh định của van (PN16, PN25, PN40) luôn lớn hơn áp suất đỉnh của hệ thống để tránh nứt vỡ thân van.

• Nhiệt độ làm việc: Nhiệt độ ảnh hưởng trực tiếp đến độ bền của vật liệu kim loại và độ đàn hồi của gioăng làm kín.

• Kiểu kết nối: Kết nối Ren (cho ống nhỏ), Mặt bích (cho hệ thống áp lực cao, ống lớn) hoặc Tri-clamp (đảm bảo vệ sinh vi sinh trong ngành thực phẩm).

So sánh van góc với các loại van công nghiệp khác

Để có cái nhìn khách quan trước khi xuống tiền đầu tư, hãy cùng đặt lên bàn cân các dòng van phổ biến:

Nhiều kỹ sư thường thắc mắc: "Có nên dùng van góc thay thế van cầu không?". Câu trả lời là Nên nếu vị trí đó nằm ngay góc cua của đường ống hoặc hệ thống yêu cầu sụt áp thấp. Ngược lại, đối với các đường ống thẳng tắp dài ngày, van cầu hoặc van y xiên vẫn giữ được lợi thế lắp đặt cơ động hơn.

Ứng dụng thực tế của van góc trong công nghiệp

Nhờ những ưu điểm độc nhất về mặt kiến trúc dòng chảy, loại van này xuất hiện dày đặc trong các phân xưởng sản xuất hiện đại:

• Hệ thống hơi nóng (Steam System): Tại các vị trí xả đáy nồi hơi, trạm giảm áp, van góc inox chịu được sự thay đổi nhiệt độ đột ngột và áp suất cao cực tốt mà không bị kẹt ty.

• Nhà máy thực phẩm & Bia nước giải khát: Các dòng van góc kết nối Clamp, vật liệu inox 316L đánh bóng đạt chuẩn vi sinh giúp dòng chảy không có góc chết, ngăn chặn vi khuẩn tích tụ và dễ dàng vệ sinh CIP/SIP.

• Hệ thống khí nén và HVAC: Điều khiển chu trình nạp/xả khí tốc độ cao trong các máy ép, máy đóng gói hoặc điều tiết nước lạnh trong hệ thống điều hòa trung tâm tòa nhà.

Sai lầm thường gặp và checklist lựa chọn chuẩn xác

Những sai lầm đắt giá khi mua van công nghiệp

Mua phải van giá rẻ, không rõ nguồn gốc xuất xứ thường dẫn đến tình trạng ty van bị cong vênh sau vài tháng sử dụng. Việc chọn sai vật liệu (như dùng van đồng cho hóa chất) gây ăn mòn điện hóa, thủng thân van gây nguy hiểm cho nhân công vận hành.

Quy trình 5 bước chọn van chuẩn chuyên gia

Để tối ưu chi phí và đảm bảo hệ thống vận hành trơn tru, hãy áp dụng ngay checklist sau:

• Bước 1: Xác định rõ lưu chất là gì? (Nước, hơi bảo hòa, khí nén hay axit ăn mòn).

• Bước 2: Xác định các thông số giới hạn bao gồm kích thước đường ống (DN), áp suất vận hành bình thường/tối đa, và dải nhiệt độ làm việc.

• Bước 3: Lựa chọn vật liệu thân van và gioăng thích hợp (Ví dụ: Hơi nóng dùng Thép/Inox + Gioăng PTFE).

• Bước 4: Chọn phương thức điều khiển dựa trên mức độ tự động hóa của nhà máy (Tay quay cơ học hay lắp bộ điều khiển khí nén/điện).

• Bước 5: Đối chiếu tiêu chuẩn kết nối (ANSI, JIS, DIN) để đảm bảo bắt vừa khít với mặt bích hoặc ren của hệ thống ống có sẵn.

Lưu ý sống còn khi lắp đặt và bảo trì

Hiệu suất của van góc phụ thuộc tới 40% vào kỹ thuật lắp đặt:

• Lắp đúng chiều mũi tên: Trên thân van luôn đúc nổi mũi tên chỉ hướng dòng chảy. Lắp ngược chiều sẽ làm mất khả năng điều tiết và có thể phá hủy đĩa van khi áp lực dội ngược.

• Không siết lực quá mạnh: Khi kết nối ren hoặc bắt bu-lông mặt bích, việc siết quá lực làm biến dạng thân van, dẫn đến hiện tượng kẹt ty hoặc rách gioăng làm kín.

• Kế hoạch bảo trì định kỳ: Cần xả cặn bẩn trong đường ống trước khi lắp van. Định kỳ 6 tháng một lần, hãy kiểm tra độ mòn của gioăng, bôi trơn ty van để cơ chế đóng mở luôn mượt mà.

Câu hỏi thường gặp về van góc(FAQ)

Van góc khác van cầu như thế nào?

Van góc là một biến thể của van cầu. Điểm khác biệt lớn nhất là cửa vào và cửa ra của van góc vuông góc 90 độ với nhau, giúp giảm tổn thất áp suất và thay thế được một co nối đường ống, trong khi van cầu có hai cửa thẳng hàng chữ S gây tụt áp cao hơn.

Van góc có dùng cho hơi nóng được không?

Hoàn toàn được và dùng rất tốt. Tuy nhiên, bạn phải chọn dòng van có thân bằng inox hoặc thép đúc, kết hợp với gioăng làm kín bằng PTFE chịu nhiệt cao để chịu được nhiệt độ của hơi bão hòa.

Nên chọn van góc inox hay đồng?

Tùy thuộc vào môi trường. Nếu dùng cho nước sạch, hệ thống sưởi dân dụng hoặc khí nén áp lực thấp, van đồng là lựa chọn kinh tế. Nếu dùng cho môi trường hóa chất, thực phẩm, hơi nóng áp suất cao, bạn bắt buộc phải dùng van inox để chống ăn mòn.

Van góc khí nén có ưu điểm gì?

Dòng van góc điều khiển khí nén (angle seat valve) có tốc độ đóng mở siêu nhanh (chỉ mất vài mili giây), tuổi thọ lên đến hàng triệu lần chu kỳ đóng mở, và thiết kế lò xo tự nén giúp chống rò rỉ ty van vượt trội so với van điện.

Bao lâu nên bảo trì van angle một lần?

Đối với môi trường tiêu chuẩn như nước sạch, chu kỳ bảo trì là 12 tháng. Với các hệ thống khắc nghiệt như hơi nóng công nghiệp hoặc hóa chất, bạn nên kiểm tra định kỳ từ 3–6 tháng một lần.

Kết luận

Việc ứng dụng van góc vào các vị trí xung yếu trên đường ống không chỉ giúp tối ưu hóa không gian lắp đặt, giảm thiểu hiện tượng tụt áp hệ thống mà còn nâng cao độ bền cho toàn bộ dây chuyền sản xuất của bạn. Lựa chọn đúng thiết bị, đúng thông số kỹ thuật chính là chìa khóa để cắt giảm chi phí vận hành và rủi ro sửa chữa không đáng có.
