Flange 150 Class: Hiểu đúng tiêu chuẩn để lựa chọn hệ thống an toàn

Trong thiết kế và thi công đường ống, việc lựa chọn sai cấp áp lực (Class) của mặt bích là một trong những sai lầm phổ biến nhất dẫn đến các sự cố nghiêm trọng. Đã có không ít trường hợp hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ, thậm chí là nổ mặt bích do người mua nhầm tưởng rằng "Class 150 thì chỉ chịu được áp lực tối đa 150 psi". Sự hiểu lầm này không chỉ gây lãng phí ngân sách khi phải thay thế toàn bộ vật tư mà còn tiềm ẩn nguy cơ mất an toàn cho nhân sự vận hành.

Mặt bích tiêu chuẩn 150 là tiêu chuẩn mặt bích được sử dụng rộng rãi nhất trên thế giới hiện nay, xuất hiện từ các hệ thống nước dân dụng đến các nhà máy hóa chất quy mô lớn. Tuy nhiên, để chọn đúng và dùng đúng, bạn cần hiểu rõ bản chất kỹ thuật thay vì chỉ nhìn vào con số định danh. Bài viết này sẽ phân tích chuyên sâu về tiêu chuẩn Class 150, giúp bạn tối ưu hóa chi phí và đảm bảo độ bền tuyệt đối cho công trình.

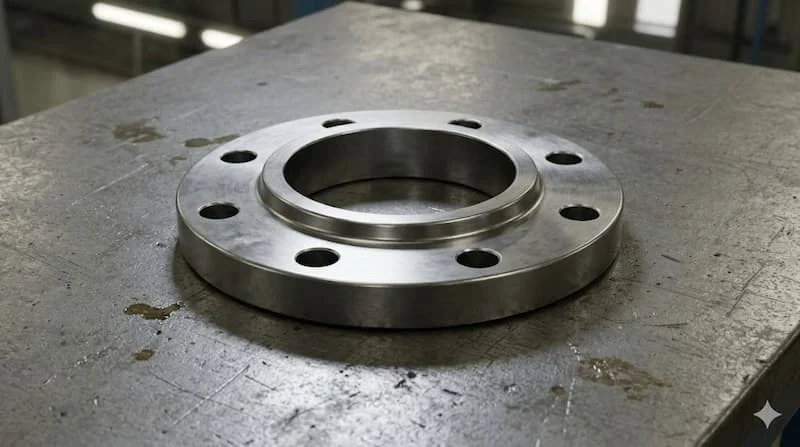

Flange 150 class là gì? Định nghĩa và ứng dụng phổ biến

Flange 150 class là loại mặt bích được sản xuất theo tiêu chuẩn ANSI/ASME B16.5 (tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ). Đây là cấp áp lực thấp nhất trong hệ tiêu chuẩn Class (bao gồm 150, 300, 400, 600, 900, 1500 và 2500). Mặt bích Class 150 thường được làm từ thép carbon (như A105), inox (304, 316) hoặc thép hợp kim.

Một lưu ý kỹ thuật cực kỳ quan trọng: Con số "150" KHÔNG đại diện cho áp lực làm việc không đổi là 150 psi. Thực tế, khả năng chịu áp của mặt bích này linh hoạt theo nhiệt độ. Nhờ thiết kế tối ưu, mặt bích tiêu chuẩn 150 trở thành lựa chọn hàng đầu cho các hệ thống có áp suất thấp đến trung bình, nơi mà yếu tố kinh tế và sự phổ biến của vật tư được đặt lên hàng đầu.

Bản chất của “Class” trong tiêu chuẩn mặt bích

Tại sao chúng ta gọi là Class thay vì dùng đơn vị Bar hay PSI trực tiếp? Trong ngành van và vòi, Class là một chỉ số định danh thể hiện mối quan hệ giữa nhiệt độ và áp suất (Pressure-Temperature Rating).

Bản chất của việc chịu áp phụ thuộc vào hai yếu tố chính: vật liệu và nhiệt độ vận hành. Ví dụ, một mặt bích thép carbon Class 150 có thể chịu được áp lực lên tới 285 psi ở nhiệt độ bình thường (dưới 38°C). Tuy nhiên, khi nhiệt độ tăng lên đến 400°C, khả năng chịu áp của chính mặt bích đó có thể giảm xuống chỉ còn khoảng 20-30 psi.

Điều này giải thích tại sao cùng một loại mặt bích tiêu chuẩn 150, nhưng trong hệ thống nước lạnh nó hoạt động cực tốt, còn trong hệ thống hơi nóng quá nhiệt nó lại có thể bị biến dạng. Hiểu rõ bảng tra cứu P-T Rating chính là chìa khóa để kỹ sư không chọn nhầm vật tư.

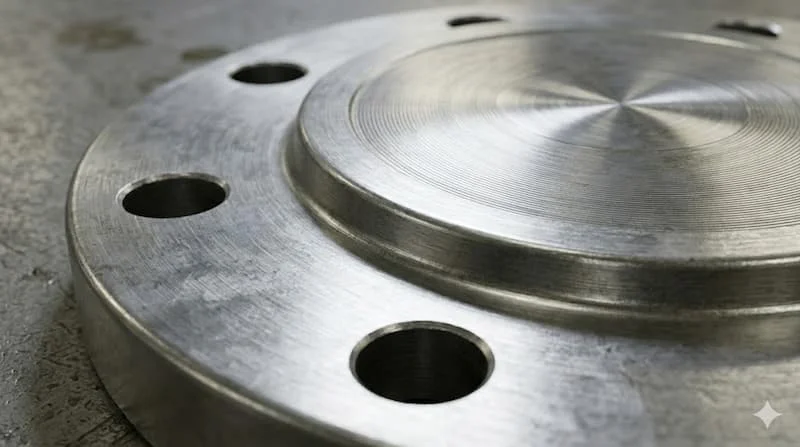

Các loại flange phổ biến trong phân khúc Class 150

Trong cùng một cấp áp lực Class 150, thiết kế hình học của mặt bích sẽ quyết định phương thức kết nối và độ bền cơ học:

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu ứng suất tốt nhất, dùng cho các vị trí quan trọng hoặc có sự thay đổi áp suất đột ngột.

• Slip-on Flange (Mặt bích hàn trượt): Có lỗ trong lớn hơn ống, ống trượt vào trong và hàn cả hai mặt. Đây là loại Class 150 phổ biến nhất vì dễ lắp đặt và giá rẻ.

• Blind Flange (Mặt bích mù): Không có lỗ tâm, dùng để bịt kín đầu ống hoặc cửa chờ.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn. Thường dùng cho hệ thống áp thấp hoặc nơi dễ cháy nổ cấm dùng lửa hàn.

• Socket Weld Flange: Ống được đưa vào lỗ đệm và hàn một đường bên ngoài, thường dùng cho các đường ống kích thước nhỏ áp lực cao hơn một chút.

Thông số kỹ thuật chi tiết của Flange 150 Class

Để đảm bảo tính lắp lẫn, mặt bích tiêu chuẩn 150 phải tuân thủ nghiêm ngặt các thông số trong bảng tiêu chuẩn ANSI B16.5:

1. Dải kích thước: Từ 1/2 inch đến 24 inch.

2. Số lỗ bulong flange: Thường là 4, 8, 12 hoặc nhiều hơn tùy kích thước. Ví dụ: DN50 (2") Class 150 luôn có 4 lỗ bulong, trong khi DN200 (8") có 8 lỗ.

3. Đường kính ngoài (OD): Kích thước đĩa bích.

4. Độ dày (Thickness): Class 150 mỏng hơn đáng kể so với Class 300, giúp giảm trọng lượng hệ thống.

So sánh Class 150 với Class 300 và 600

Việc chọn "thừa" tiêu chuẩn (Over-spec) gây lãng phí rất lớn, trong khi chọn thiếu sẽ gây nguy hiểm.

Khi nào dùng Class 150 là đủ? Nếu hệ thống của bạn vận hành ở áp suất dưới 15 Bar và nhiệt độ không quá cao (dưới 200°C), Class 150 là sự lựa chọn tối ưu về chi phí. Bạn không nên chọn Class 300 cho hệ thống tưới tiêu hay cấp nước tòa nhà vì nó sẽ khiến chi phí vật tư và nhân công lắp đặt (do mặt bích nặng hơn) tăng gấp đôi không cần thiết.

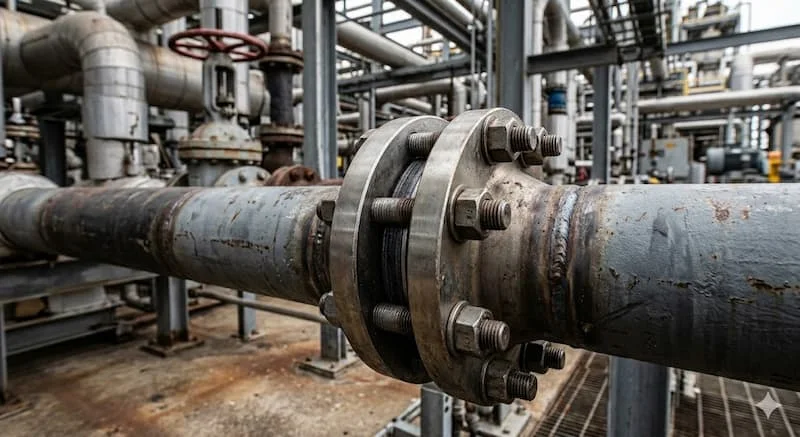

Ứng dụng thực tế của mặt bích tiêu chuẩn 150

Nhờ sự cân bằng giữa hiệu suất và chi phí, mặt bích Class 150 có mặt trong hầu hết các công trình đời sống:

• Cấp thoát nước & Xử lý nước thải: Kết nối máy bơm, van và bồn chứa áp lực thấp.

• Hệ thống PCCC: Các trục ống dẫn nước cứu hỏa trong các tòa nhà cao tầng.

• HVAC: Đường ống chiller dẫn nước lạnh điều hòa trung tâm.

• Công nghiệp nhẹ: Nhà máy may mặc, sản xuất giấy, chế biến nông sản.

Những sai lầm "đắt giá" cần tránh

Sai lầm lớn nhất là không tính đến nhiệt độ. Một hệ thống dẫn hơi nóng có áp suất 150 psi nhưng nhiệt độ 300°C sẽ làm mặt bích Class 150 bị rò rỉ ngay lập tức, vì lúc này khả năng chịu áp của nó đã giảm xuống rất thấp. Một sai lầm khác là nhầm lẫn ANSI Class 150 với JIS 10K. Dù nhìn bề ngoài khá giống nhau, nhưng tâm lỗ và số lượng bulong flange của hai tiêu chuẩn này hoàn toàn khác nhau, không thể lắp khớp.

Checklist chọn mua và hướng dẫn lắp đặt đúng kỹ thuật

Checklist khi mua hàng:

• Xác định môi trường (nước sạch, hóa chất hay hơi nóng) để chọn vật liệu thép hay inox.

• Kiểm tra áp suất vận hành tối đa ở nhiệt độ cao nhất của hệ thống.

• Đối soát số lỗ bulong và đường kính lỗ để đảm bảo khớp với thiết bị (van, bơm) đang có.

• Yêu cầu chứng chỉ CO, CQ để tránh mua phải hàng thép tạp chất dễ nứt vỡ.

Hướng dẫn lắp đặt chuyên gia:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn rỉ sét, bụi bẩn trên bề mặt bích trước khi đặt gioăng.

2. Sử dụng gioăng (Gasket) phù hợp: Với Class 150, thường dùng gioăng cao su hoặc gioăng không amiăng.

3. Siết bulong đều: Luôn siết theo hình sao (đối xứng chéo). Tuyệt đối không siết chặt một bên rồi mới siết bên kia, điều này sẽ làm vênh mặt bích và gây rò rỉ vĩnh viễn.

4. Kiểm tra sau 24h: Sau khi hệ thống vận hành lần đầu, hãy kiểm tra và siết lại các bulong flange nếu cần thiết do sự giãn nở nhiệt.

Câu hỏi thường gặp về Flange 150 Class

1. Class 150 có phải là 150 psi không?

Không hoàn toàn. Class 150 là tên gọi cấp áp lực. Khả năng chịu áp thực tế có thể lên đến 285 psi ở nhiệt độ phòng và giảm dần khi nhiệt độ tăng cao.

2. Làm sao phân biệt mặt bích Class 150 và Class 300 bằng mắt thường?

Mặt bích Class 300 dày hơn, đường kính vòng lỗ bulong lớn hơn và thường có số lượng lỗ bulong nhiều hơn so với Class 150 cùng kích thước danh nghĩa.

3. Có thể dùng mặt bích inox Class 150 cho hệ thống thép carbon không?

Được, nhưng cần lưu ý hiện tượng ăn mòn điện hóa tại điểm tiếp xúc giữa hai loại kim loại khác nhau.

Kết luận

Flange 150 class là giải pháp kết nối đường ống phổ biến, kinh tế và hiệu quả nếu bạn thực sự hiểu rõ các thông số kỹ thuật của nó. Việc chọn đúng mặt bích không chỉ giúp công trình vận hành an toàn mà còn giúp doanh nghiệp tiết kiệm một khoản chi phí vật tư đáng kể bằng cách tránh việc "Over-spec" không cần thiết. Hãy luôn đối chiếu bảng Pressure-Temperature Rating trước khi ra quyết định cuối cùng cho hệ thống của mình.
