Ring Groove Flange Là Gì? Giải Pháp Làm Kín Tuyệt Đối Cho Hệ Thống Áp Suất Cao

Trong các hệ thống công nghiệp hạng nặng, việc rò rỉ tại các mối nối mặt bích không chỉ gây thất thoát tài nguyên mà còn tiềm ẩn nguy cơ cháy nổ và mất an toàn nghiêm trọng. Thực tế cho thấy, các loại mặt bích thông thường như Raised Face (RF) thường hoạt động tốt trong điều kiện tiêu chuẩn, nhưng lại dễ dàng thất bại khi đối mặt với áp suất cực cao hoặc biến thiên nhiệt độ đột ngột.

Khi hệ thống áp lực cao bị rò rỉ dù đã siết chặt bulong, vấn đề thường không nằm ở lực siết mà nằm ở cơ chế làm kín. Trong những điều kiện extreme (khắc nghiệt), các loại gasket phi kim loại dễ dàng bị thổi bay hoặc biến dạng cơ học. Đây chính là lúc các kỹ sư cần một giải pháp sealing chuyên dụng và bền bỉ hơn: Ring Groove Flange (hay còn gọi là RTJ Flange). Với thiết kế rãnh đặc thù kết hợp cùng gasket kim loại, loại mặt bích này mang lại độ kín khít tuyệt đối, trở thành tiêu chuẩn vàng cho ngành dầu khí và năng lượng toàn cầu.

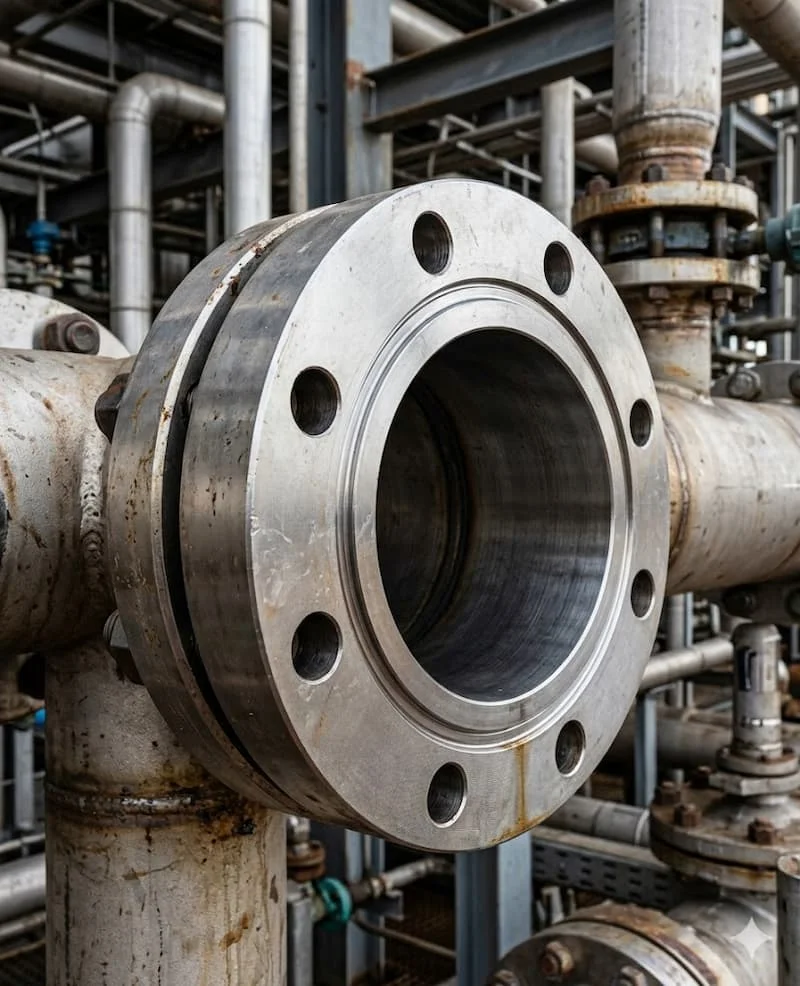

Ring groove flange là gì? Định nghĩa và đặc điểm cấu tạo

Ring groove flange là một loại mặt bích đặc biệt, được thiết kế với một rãnh (groove) chính xác trên bề mặt tiếp xúc để lắp đặt vòng đệm kim loại (gasket) dạng vòng, thường được gọi là RTJ (Ring Type Joint). Khác với các loại mặt bích phẳng, RTJ không sử dụng các tấm gasket mềm (như chì hay cao su) mà tận dụng sự biến dạng của kim loại để tạo ra môi trường kín khít hoàn hảo.

Đặc điểm nhận dạng quan trọng nhất của RTJ Flange bao gồm:

• Rãnh cắt chính xác: Bề mặt mặt bích được gia công một rãnh sâu với góc vát tiêu chuẩn (thường là 23°).

• Sử dụng gasket kim loại: Chỉ tương thích với các loại RTJ gasket (dạng Oval hoặc Octagonal) có độ cứng thấp hơn vật liệu mặt bích một chút.

• Khả năng chịu tải cực hạn: Được thiết kế để hoạt động ổn định trong các môi trường có áp suất từ Class 600 đến Class 2500 và cao hơn thế.

Trong sơ đồ kỹ thuật, vai trò của RTJ Flange là tạo ra một rào cản vật lý không thể xuyên thủng bằng cách kết hợp sức mạnh cơ khí của thép và nguyên lý biến dạng dẻo của vòng đệm. Đây là lựa chọn tối ưu khi an toàn là ưu tiên số một.

Nguyên lý làm kín của RTJ flange: Tại sao lại kín hơn RF flange?

Nguyên lý làm kín của RTJ flange dựa trên cơ chế metal-to-metal sealing (làm kín kim loại với kim loại). Khi các bulong được siết chặt, vòng đệm kim loại (RTJ gasket) sẽ bị ép mạnh vào trong rãnh của mặt bích. Do thiết kế góc vát của rãnh, áp lực từ bulong tập trung vào một diện tích tiếp xúc rất nhỏ, tạo ra ứng suất nén cực lớn.

Ứng suất này khiến bề mặt của gasket kim loại bị biến dạng nhẹ, "điền đầy" vào các vết nhám vi mô trên bề mặt rãnh mặt bích. Kết quả là tạo ra một mối nối đồng nhất về vật liệu, có khả năng chịu đựng được sự giãn nở nhiệt và rung động mạnh.

Vì sao RTJ kín hơn RF flange?

1. Chống thổi bay (Anti-blowout): Ở mặt bích RF, gasket nằm trên bề mặt phẳng, nếu áp suất quá cao, gasket có thể bị đẩy ra ngoài. Với RTJ, gasket nằm sâu trong rãnh, việc "thổi bay" là không thể.

2. Diện tích tiếp xúc tập trung: RF phân bổ lực trên toàn bộ diện tích bề mặt lớn, trong khi RTJ tập trung toàn bộ lực vào hai đường tiếp xúc nhỏ trong rãnh, tạo ra áp lực làm kín cao hơn gấp nhiều lần.

3. Khả năng tự làm kín: Trong một số trường hợp, áp suất bên trong đường ống có thể ép gasket vào thành rãnh chặt hơn, hỗ trợ thêm cho quá trình làm kín.

Chính vì lý do này, RTJ Flange luôn là lựa chọn bắt buộc cho các hệ thống khai thác dầu khí thượng nguồn (Upstream), nơi áp suất có thể lên tới hàng chục nghìn PSI.

Phân loại ring groove flange và gasket đi kèm

Để lựa chọn đúng loại RTJ Flange cho dự án, các kỹ sư cần phân loại dựa trên kiểu kết nối và loại vòng đệm sử dụng.

Phân loại theo kiểu bích (Flange Type)

• Weld Neck RTJ: Loại phổ biến nhất, có cổ dài để hàn trực tiếp vào ống. Cấu trúc này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp lực tại chân mặt bích.

• Blind RTJ: Mặt bích mù có rãnh, dùng để đóng kín đầu ống hoặc các khoang chứa áp lực cao.

• Slip-on RTJ: Ít phổ biến hơn và thường chỉ dùng ở các cấp áp suất thấp trong dòng RTJ (như Class 300 hoặc 600) do khả năng chịu tải trọng động kém hơn loại Weld Neck.

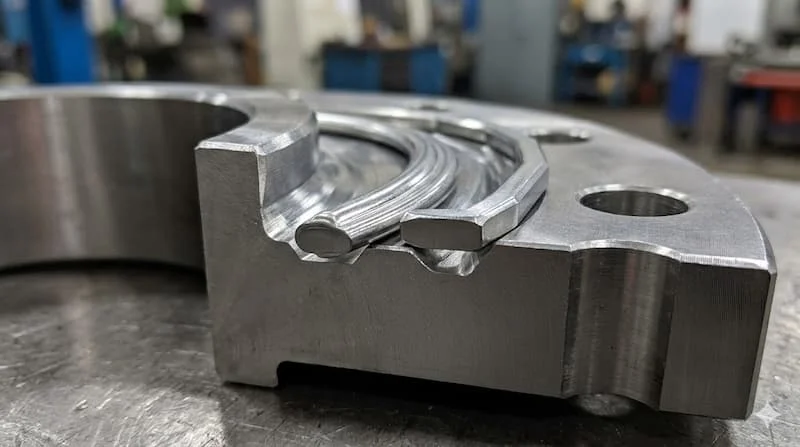

Phân loại theo vòng đệm (RTJ Gasket)

• Oval Ring: Có tiết diện hình elip. Loại này tiếp xúc với rãnh theo một đường cong, dễ dàng tạo độ kín nhưng độ ổn định không cao bằng loại hình khối.

• Octagonal Ring: Có tiết diện hình bát giác. Đây là loại hiện đại và được ưa chuộng hơn nhờ các mặt phẳng tiếp xúc nghiêng, tạo ra hiệu quả làm kín cao hơn và khả năng tái sử dụng tốt hơn so với dạng Oval.

Khi nào dùng loại nào?

Nếu hệ thống của bạn thường xuyên có rung động, Octagonal ring kết hợp với Weld Neck RTJ là combo an toàn nhất. Ngược lại, với các hệ thống cũ có rãnh đáy tròn, Oval ring là sự lựa chọn duy nhất tương thích.

Thông số kỹ thuật và tiêu chuẩn vật liệu

Việc sản xuất và lựa chọn RTJ Flange phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn và an toàn.

Tiêu chuẩn kỹ thuật

• ASME B16.5: Tiêu chuẩn cho mặt bích ống kích thước từ NPS 1/2 đến NPS 24.

• ASME B16.47: Dành cho mặt bích kích thước lớn (Series A và Series B).

• API 6A: Tiêu chuẩn chuyên biệt cho thiết bị đầu giếng trong ngành dầu khí, nơi RTJ là cấu hình mặc định.

Phân cấp áp suất (Class)

Mặt bích RTJ thường bắt đầu từ Class 300 và trở nên cực kỳ phổ biến ở các cấp Class 600, 900, 1500, 2500. Kích thước rãnh (groove dimensions) được quy định chặt chẽ theo số hiệu rãnh (Ring Number - ví dụ: R24, R45).

Vật liệu chế tạo

Vật liệu phải có độ cứng tương quan với gasket. Các mác thép phổ biến bao gồm:

• Carbon Steel: ASTM A105 (thông dụng nhất).

• Alloy Steel: ASTM A182 F5, F11, F22 cho môi trường nhiệt độ cao.

• Stainless Steel: ASTM A182 F304/L, F316/L cho môi trường ăn mòn hóa chất.

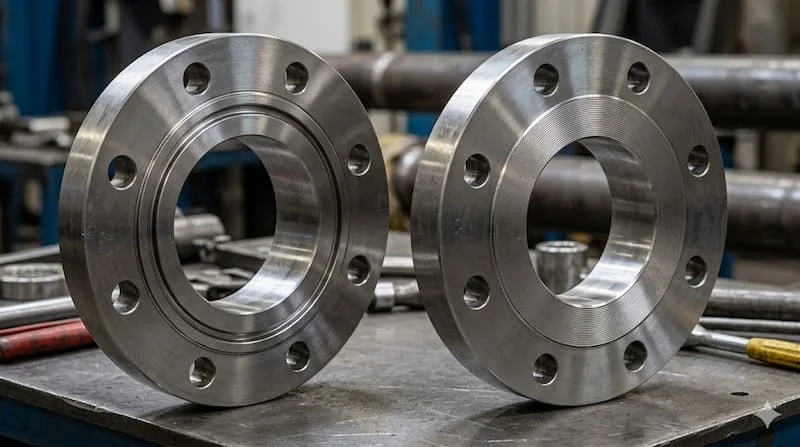

So sánh RTJ flange với mặt bích RF và FF

Việc hiểu rõ sự khác biệt giúp tối ưu hóa chi phí đầu tư và đảm bảo hiệu suất vận hành.

Vì sao RF không đủ? Ở áp suất cực cao, lực nén bulong cần thiết để giữ kín mặt bích RF lớn đến mức có thể làm biến dạng chính mặt bích hoặc làm hỏng gasket mềm. RTJ flange khắc phục điều này bằng cách chuyển đổi lực nén thành sự biến dạng dẻo khu trú trong rãnh, bảo vệ cấu trúc tổng thể của mối nối.

Ứng dụng thực tế của ring groove flange

Ring groove flange không phải là sản phẩm dùng cho các hệ thống dân dụng hay nước thải thông thường. Nó là linh hồn của các hệ thống hạng nặng:

1. Ngành Dầu khí (Oil & Gas): Hệ thống đầu giếng (Wellhead), cây thông Giáng sinh (X-mas tree), và các đường ống dẫn dầu thô cao áp.

2. Công nghiệp Hóa chất: Các bồn phản ứng hoạt động ở nhiệt độ trên 500°C và áp suất cực lớn.

3. Nhà máy điện: Đường hơi nước bão hòa (High-pressure steam) trong các turbine nhiệt điện và điện hạt nhân.

4. Hệ thống Offshore: Các dàn khoan ngoài khơi nơi sự ăn mòn muối biển và áp suất dòng chảy yêu cầu sự bền bỉ tuyệt đối.

Sai lầm thường gặp dẫn đến sự cố

• Dùng sai gasket: Sử dụng gasket có độ cứng cao hơn mặt bích, dẫn đến làm hỏng rãnh (groove) thay vì làm biến dạng gasket.

• Không kiểm tra bề mặt rãnh: Chỉ một vết trầy xước nhỏ dọc theo hướng kính trong rãnh cũng đủ để tạo đường rò rỉ.

• Lắp sai lực siết: Siết không đều tay khiến gasket bị lệch, không ăn khớp hoàn toàn vào rãnh.

Checklist chọn mua và hướng dẫn lắp đặt RTJ flange

Checklist chọn mua

• Xác định Class áp suất: Hệ thống vận hành ở bao nhiêu Bar/PSI?

• Kiểm tra số hiệu rãnh (Ring No.): Đảm bảo rãnh trên mặt bích và gasket trùng khớp mã hiệu (ví dụ: R44).

• Vật liệu tương thích: Gasket phải luôn luôn mềm hơn mặt bích (Ví dụ: Mặt bích Inox 316 thì gasket nên là Soft Iron hoặc Inox 316 được ủ mềm).

• Tiêu chuẩn kiểm định: Có đầy đủ CO/CQ và chứng chỉ thử nghiệm áp lực không?

Hướng dẫn lắp đặt chuẩn kỹ thuật

1. Vệ sinh: Làm sạch tuyệt đối rãnh mặt bích bằng dung dịch tẩy rửa chuyên dụng. Không để lại bụi bẩn hay mạt kim loại.

2. Kiểm tra: Dùng kính lúp kiểm tra các vết xước dọc trong rãnh.

3. Lắp đặt: Đặt RTJ gasket vào rãnh một cách cân đối. Căn chỉnh hai mặt bích thẳng hàng trước khi xỏ bulong.

4. Siết lực: Siết bulong theo sơ đồ đối xứng (star pattern). Thực hiện ít nhất 3 vòng siết: 30%, 60%, và 100% lực torque thiết kế.

FAQ: Câu hỏi thường gặp về ring groove flange

RTJ flange là gì?

Là loại mặt bích có rãnh vòng trên bề mặt để sử dụng cùng với vòng đệm kim loại (Ring Type Joint gasket), chuyên dùng cho áp suất cao.

Sự khác biệt lớn nhất giữa RTJ và RF là gì?

RTJ sử dụng cơ chế làm kín kim loại-kim loại trong rãnh, mang lại độ kín và khả năng chịu áp suất cao hơn nhiều so với bề mặt phẳng của RF.

Tôi có thể dùng gasket mềm cho RTJ flange không?

Tuyệt đối không. RTJ flange chỉ hoạt động đúng chức năng khi đi kèm với vòng đệm kim loại tiêu chuẩn (Ring Joint Gasket).

Tại sao RTJ flange lại đắt hơn?

Do quy trình gia công rãnh đòi hỏi độ chính xác cực cao và vật liệu chế tạo thường là thép hợp kinh cao cấp để chịu tải.

Kết luận: An toàn tuyệt đối với Ring Groove Flange

Trong các hệ thống công nghiệp đòi hỏi sự khắt khe về mặt kỹ thuật, ring groove flange không đơn thuần là một phụ kiện nối ống, mà là một cam kết về an toàn và hiệu suất. Việc đầu tư đúng mức vào hệ thống RTJ giúp doanh nghiệp loại bỏ nguy cơ rò rỉ, giảm thiểu chi phí bảo trì và bảo vệ tính mạng con người trước những rủi ro cháy nổ.

Nếu bạn đang xây dựng hoặc nâng cấp hệ thống áp suất cao, đừng thỏa hiệp với những giải pháp thông thường. Hãy chọn ring groove flange để đảm bảo sự bền vững trường tồn.
