Steel Blind Flange: Giải pháp bịt kín chuyên dụng và an toàn cho hệ thống đường ống

Trong kỹ thuật vận hành và lắp đặt đường ống công nghiệp, việc kết thúc một đoạn ống hoặc tạo điểm chờ để mở rộng sau này là một yêu cầu tất yếu. Tuy nhiên, thực tế đã ghi nhận không ít sự cố rò rỉ nghiêm trọng chỉ vì người lắp đặt chọn sai loại mặt bích hoặc nhầm lẫn giữa mặt bích rỗng và mặt bích đặc. Việc thiếu một điểm đóng hệ thống chuẩn xác không chỉ gây khó khăn cho công tác bảo trì mà còn tiềm ẩn nguy cơ mất an toàn áp suất.

Mặt bích mù thép chính là giải pháp đơn giản nhưng mang tính sống còn cho những tình huống này. Với cấu tạo đặc thù không lỗ tâm, nó đóng vai trò là "điểm cuối" vững chắc, cho phép cô lập hoàn toàn dòng chảy để phục vụ sửa chữa hoặc thử áp. Bài viết này sẽ phân tích chuyên sâu về đặc tính kỹ thuật và cách lựa chọn mặt bích mù thép chuẩn xác nhất để bảo vệ công trình của bạn.

Steel blind flange là gì? Định nghĩa và vai trò kỹ thuật

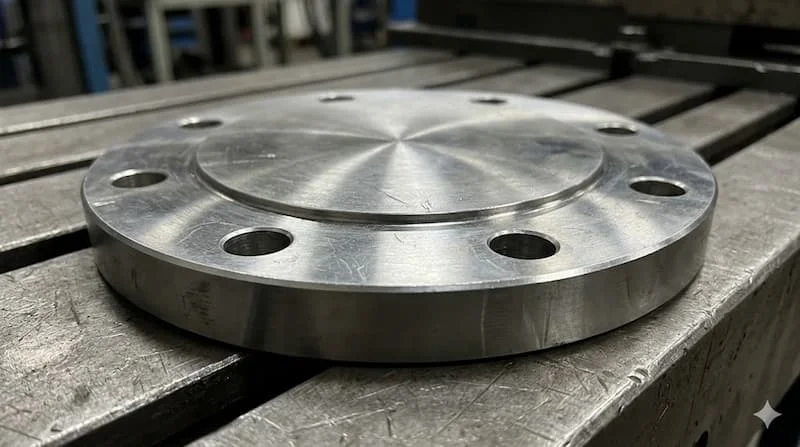

Steel blind flange (còn gọi là mặt bích mù thép) là một loại phụ kiện đường ống được thiết kế dưới dạng một tấm đĩa thép đặc, hoàn toàn không có lỗ ở giữa để lưu chất đi qua. Tuy nhiên, xung quanh viền đĩa vẫn được khoan các lỗ bulong tiêu chuẩn để kết nối với các mặt bích khác trên đường ống hoặc các cửa van và thiết bị áp lực.

Vai trò chính của mặt bích mù thép bao gồm:

• Ngăn chặn dòng chảy: Bịt kín đầu ống để dừng hoàn toàn việc lưu thông chất lỏng hoặc khí.

• Điểm chờ bảo trì: Cho phép kỹ thuật viên dễ dàng tháo rời để kiểm tra bên trong ống hoặc lắp thêm đoạn ống mới mà không cần cắt bỏ cấu trúc cũ.

• Thử nghiệm áp suất: Sử dụng làm nắp chặn để nén áp, kiểm tra độ kín của các mối hàn và mối nối trên toàn hệ thống trước khi đưa vào vận hành chính thức.

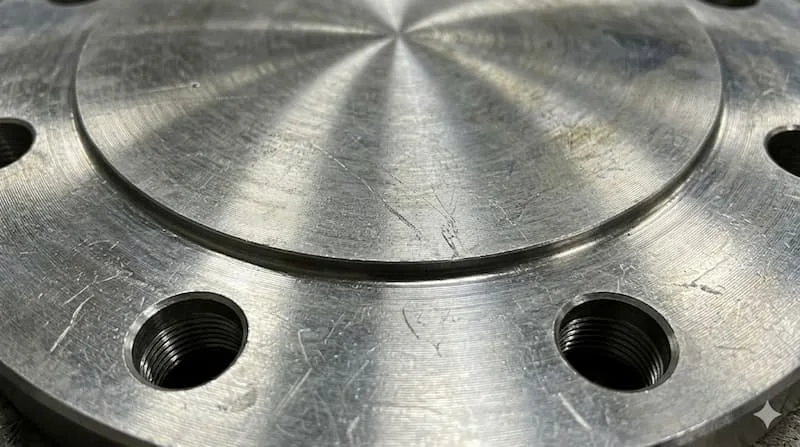

Nguyên lý làm kín của blind flange

Tại sao blind flange lại được coi là linh kiện chịu áp lực tốt nhất trong các loại mặt bích? Chìa khóa nằm ở kết cấu đĩa đặc và sự kết hợp của gasket flange (gioăng mặt bích). Khi lắp đặt, một vòng gioăng sẽ được đặt ở giữa bề mặt tiếp xúc của mặt bích đầu ống và blind flange.

Khi các bulong được siết chặt, áp lực sẽ ép chặt gioăng vào các rãnh bề mặt, tạo ra một rào cản vật lý ngăn chặn triệt để sự thất thoát của lưu chất. Vì không có lỗ tâm, ứng suất uốn tạo ra bởi áp suất dòng chảy sẽ được phân phối đều trên bề mặt đĩa thép. Điều này giúp blind flange chịu được áp lực tác động trực diện lớn hơn nhiều so với các loại mặt bích rỗng có cùng độ dày và tiêu chuẩn vật liệu.

Phân loại steel blind flange theo vật liệu và tiêu chuẩn

Để đáp ứng các môi trường làm việc khắc nghiệt khác nhau, mặt bích mù thép được đa dạng hóa về cả chất liệu lẫn quy chuẩn sản xuất:

1. Phân loại theo vật liệu

• Thép carbon (Carbon Steel): Thường là mác thép A105. Đây là loại phổ biến nhất nhờ giá thành rẻ, khả năng chịu lực tốt, thường dùng cho hệ thống nước, dầu khí và PCCC.

• Inox (Stainless Steel): Sử dụng mác inox 304, 316. Loại này có khả năng chống ăn mòn hóa học tuyệt vời, chuyên dùng cho thực phẩm, dược phẩm và môi trường axit.

• Thép mạ kẽm: Là thép carbon được phủ lớp kẽm bên ngoài để chống oxy hóa, phù hợp cho các công trình ngoài trời.

2. Phân loại theo tiêu chuẩn quốc tế

Mặt bích mù phải tuân thủ các thông số nghiêm ngặt để đảm bảo tính lắp lẫn:

• ANSI/ASME B16.5: Tiêu chuẩn Mỹ, phân cấp theo Class (150, 300, 600...).

• JIS (Japanese Industrial Standards): Tiêu chuẩn Nhật Bản (JIS 10K, 20K).

• DIN/EN: Tiêu chuẩn Châu Âu, phân cấp theo PN (PN10, PN16, PN25).

Thông số kỹ thuật quan trọng của mặt bích mù thép

Khi lựa chọn thiết bị, bạn cần nắm vững bảng thông số để đảm bảo tính kỹ thuật:

• Kích thước danh nghĩa (DN): Từ DN15 đến DN1000 hoặc lớn hơn tùy theo đường kính ống.

• Áp lực làm việc: Phải tương thích với áp suất thiết kế của hệ thống (ví dụ: PN16, Class 150).

• Độ dày (Thickness): Mặt bích mù thường dày hơn các mặt bích khác cùng loại để đảm bảo không bị biến dạng dưới áp lực tâm.

• Số lỗ bulong: Phụ thuộc vào kích thước và tiêu chuẩn (thường là 4, 8, 12... lỗ).

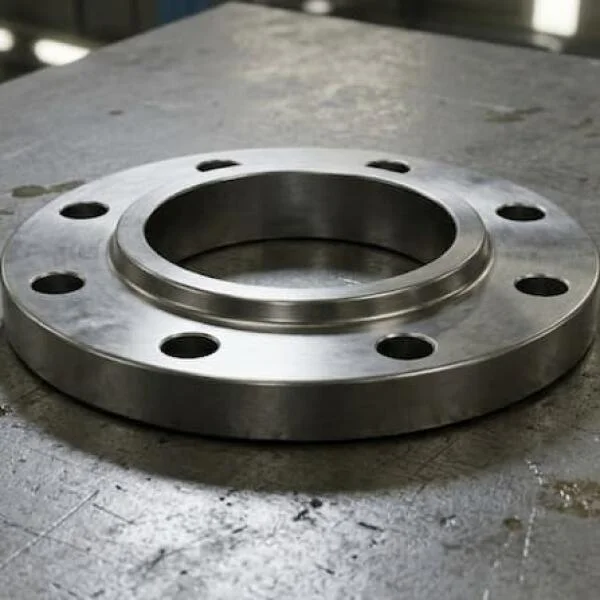

So sánh blind flange với các loại mặt bích khác

Việc hiểu sai chức năng có thể dẫn đến hậu quả nghiêm trọng. Dưới đây là bảng so sánh nhanh:

Khi nào dùng blind flange? Khi bạn cần kết thúc một đường ống hoặc tạo một cửa xả vệ sinh có thể mở ra được. Khi nào KHÔNG nên dùng? Tuyệt đối không dùng khi mục đích là kết nối hai đoạn ống để lưu thông dòng chảy.

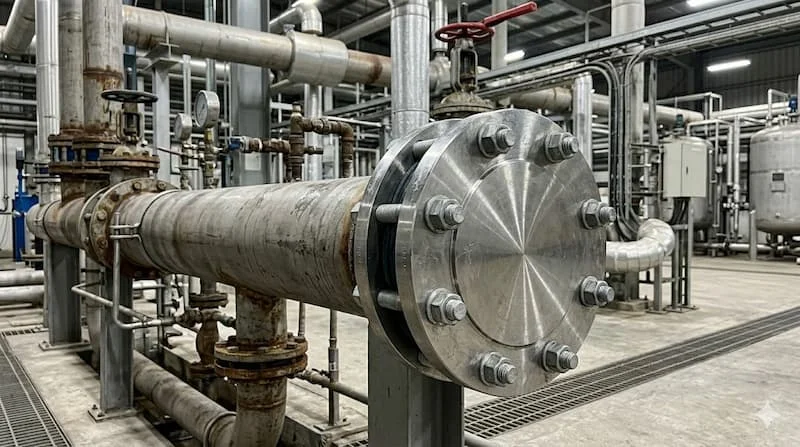

Ứng dụng thực tế của mặt bích mù thép

Nhờ tính linh hoạt, sản phẩm này hiện diện trong hầu hết các ngành công nghiệp trọng điểm:

• Ngành dầu khí & Hóa chất: Cách ly các bồn chứa hoặc các nhánh ống khi cần bảo trì mà không phải dừng toàn bộ nhà máy.

• Hệ thống PCCC: Bịt kín các đầu chờ của vòi phun và các trục ống chính trong quá trình thi công.

• Hệ thống HVAC: Sử dụng trong các tháp giải nhiệt và hệ thống chiller để tạo các điểm xả cặn định kỳ.

Những sai lầm thường gặp và hậu quả

Một sai lầm "chết người" là không sử dụng gasket flange phù hợp. Nếu gioăng quá yếu hoặc không kháng được lưu chất, rò rỉ là điều chắc chắn xảy ra. Ngoài ra, việc siết bulong không đều (không theo hình sao) sẽ làm mặt bích bị vênh, gây hở mối nối. Hậu quả nhẹ là thất thoát lưu chất, nặng là xảy ra hiện tượng nổ áp suất tại điểm bịt, gây nguy hiểm cho nhân sự vận hành.

Checklist chọn mua mặt bích mù thép chuẩn xác

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ các bước kiểm tra sau:

1. Xác định kích thước: Đo chính xác đường kính ngoài của ống (DN).

2. Chọn tiêu chuẩn: Đảm bảo cùng tiêu chuẩn với mặt bích đã lắp sẵn trên ống (Ví dụ: JIS 10K phải đi với JIS 10K).

3. Xác định môi trường: Nước thường dùng thép mạ kẽm; hóa chất/thực phẩm dùng inox.

4. Kiểm tra chứng chỉ: Luôn yêu cầu chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất.

Hướng dẫn lắp đặt đúng kỹ thuật

• Bước 1: Làm sạch bề mặt tiếp xúc của cả hai mặt bích.

• Bước 2: Đặt gasket flange vào tâm, đảm bảo gioăng không bị lệch khỏi gờ niêm phong.

• Bước 3: Xỏ bulong và siết nhẹ bằng tay.

• Bước 4: Dùng cờ lê lực siết theo sơ đồ hình sao (đối xứng chéo) để lực ép được phân bổ đều nhất trên mặt đĩa.

Câu hỏi thường gặp về steel blind flange

1. Blind flange dùng để làm gì?

Sử dụng để bịt kín vĩnh viễn hoặc tạm thời một đoạn ống, van hoặc đầu vào của bồn chứa áp lực.

2. Có thể dùng mặt bích thường rồi hàn tấm thép vào tâm để thay thế blind flange không?

Tuyệt đối không nên. Việc hàn tự phát không đảm bảo được khả năng chịu lực theo tiêu chuẩn kỹ thuật và dễ gây nứt vỡ dưới áp suất cao.

3. Tại sao blind flange lại chịu áp tốt nhất?

Vì nó là một tấm đĩa đặc, không có lỗ hổng gây tập trung ứng suất, cho phép nó phân tán lực tác động từ lưu chất tốt hơn các loại mặt bích khác.

Kết luận

Steel blind flange là một thành phần khiêm tốn nhưng cực kỳ quan trọng trong bất kỳ hệ thống đường ống chuyên nghiệp nào. Việc hiểu rõ bản chất, lựa chọn đúng vật liệu và lắp đặt kèm gasket flange tiêu chuẩn sẽ giúp hệ thống của bạn vận hành an toàn, tiết kiệm chi phí bảo trì dài hạn. Đừng chủ quan trong việc lựa chọn loại phụ kiện này, bởi an toàn công trình bắt đầu từ những chi tiết nhỏ nhất.
