Flange Weld Neck Là Gì? Giải Pháp Chịu Áp Lực Tối Ưu Cho Hệ Thống Công Nghiệp

Trong kỹ thuật cơ khí và xây dựng đường ống, không ít trường hợp hệ thống gặp phải sự cố nứt mối nối hoặc rò rỉ nghiêm trọng khi vừa mới đưa vào vận hành ở mức áp suất cao. Nguyên nhân phổ biến nhất không nằm ở chất lượng thép, mà nằm ở việc chọn sai kiểu mặt bích. Nhiều đơn vị vì tối ưu chi phí đã sử dụng các loại mặt bích thông thường cho những vị trí chịu tải lớn, dẫn đến việc mất an toàn hệ thống.

Vấn đề cốt lõi là không phải loại flange nào cũng được thiết kế để chịu được tải trọng và sự giãn nở nhiệt cực hạn. Khi áp suất tăng cao, các điểm tập trung ứng suất tại mối nối sẽ trở thành "tử huyệt". Để giải quyết triệt để bài toán này, mặt bích cổ hàn chính là giải pháp hàng đầu được các kỹ sư tin dùng. Với thiết kế đặc thù, loại mặt bích này không chỉ đảm bảo độ kín mà còn gia tăng tuổi thọ cho toàn bộ công trình. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ và lựa chọn đúng loại phụ kiện quan trọng này.

Flange weld neck là gì? Định nghĩa và đặc điểm cấu tạo

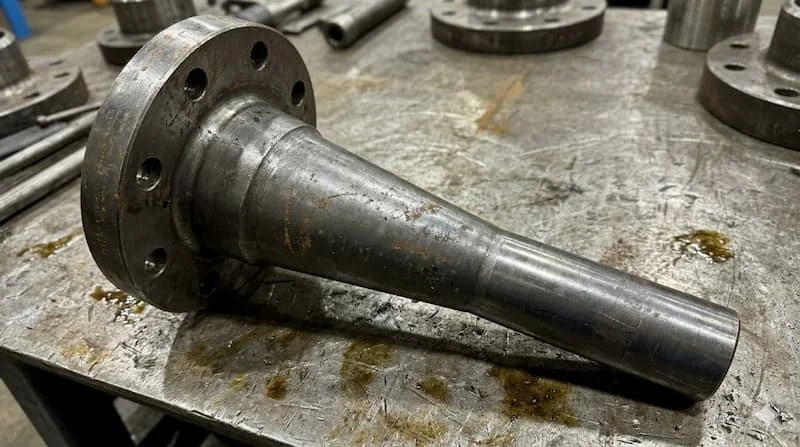

Flange weld neck (hay còn gọi là mặt bích cổ cao) là loại mặt bích có thiết kế một cái cổ dài hình côn (tapered hub). Điểm khác biệt lớn nhất của nó so với các loại mặt bích khác là cách thức kết nối: cổ của mặt bích sẽ được hàn đối đầu (butt weld) trực tiếp với đầu ống có cùng kích thước và độ dày.

Đặc điểm nhận dạng và kỹ thuật của mặt bích cổ hàn bao gồm:

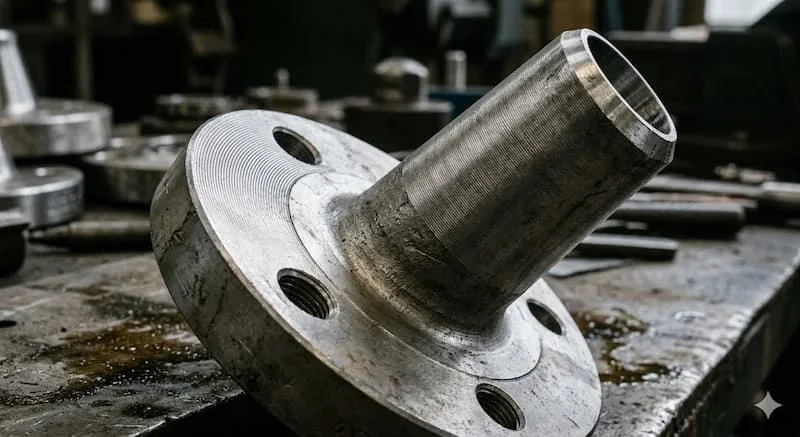

• Cổ dài hình côn: Phần cổ này đóng vai trò là vùng đệm, giúp chuyển tiếp độ dày từ mặt bích sang thành ống một cách mượt mà.

• Hàn Butt Weld: Mối hàn này cho phép kiểm tra bằng tia X (radiography) để đảm bảo chất lượng tuyệt đối, điều mà các loại mặt bích hàn bọc đúc (socket weld) không làm được.

• Thiết kế thông minh: Đường kính trong của mặt bích được gia công khớp hoàn toàn với đường kính trong của ống, giúp dòng chảy lưu thông trơn tru, không gây ra hiện tượng sụt áp hay xoáy mòn.

Vai trò chính của butt weld flange là gia tăng độ bền kết nối tại các vị trí xung yếu, giúp hệ thống vận hành ổn định trong điều kiện khắc nghiệt nhất.

Nguyên lý chịu áp của weld neck flange: Tại sao lại vượt trội?

Nhiều người thắc mắc tại sao mặt bích cổ hàn lại có khả năng chịu áp lực cao hơn hẳn so với slip-on hay threaded flange. Câu trả lời nằm ở nguyên lý phân bổ ứng suất (stress distribution).

Khi một hệ thống đường ống chịu áp lực bên trong hoặc tải trọng uốn từ bên ngoài, ứng suất thường tập trung tại các điểm giao cắt. Đối với mặt bích cổ hàn, phần cổ hình côn giúp chuyển hướng và phân tán các lực này từ mặt bích sang thành ống một cách dần dần. Điều này giúp giảm thiểu tối đa hiện tượng "stress concentration" (tập trung ứng suất) tại chân mặt bích – nguyên nhân chính gây ra các vết nứt li ti sau một thời gian vận hành.

Cấu trúc này đặc biệt quan trọng trong các môi trường có sự thay đổi nhiệt độ đột ngột (thermal cycling). Sự co giãn của kim loại được kiểm soát tốt hơn nhờ mối hàn đối đầu chắc chắn, tạo thành một khối thống nhất giữa ống và bích. Nhờ vậy, nguy cơ nứt gãy mối hàn gần như được loại bỏ hoàn toàn, đảm bảo an toàn tuyệt đối cho công nhân và thiết bị xung quanh.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Phân loại flange weld neck

Dựa trên nhu cầu thực tế, mặt bích cổ hàn được chia thành các nhóm chính theo tiêu chuẩn và kiểu bề mặt làm kín:

1. Theo tiêu chuẩn quốc tế:

   • ANSI/ASME B16.5: Tiêu chuẩn Mỹ, phổ biến nhất trong ngành dầu khí.

   • DIN/EN 1092-1: Tiêu chuẩn Châu Âu với các cấp áp suất PN.

   • JIS: Tiêu chuẩn Nhật Bản thường dùng trong các hệ thống máy móc, tàu thủy.

2. Theo mặt tiếp xúc (Facing):

   • Raised Face (RF): Có gờ cao ở giữa, dùng cho hầu hết các ứng dụng công nghiệp thông thường.

   • Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, dành riêng cho hệ thống siêu cao áp.

Thông số kỹ thuật quan trọng

Để đặt hàng hoặc thiết kế, bạn cần nắm vững các thông số sau của mặt bích cổ hàn:

• Kích thước (Size): Từ DN15 đến DN1000 hoặc lớn hơn cho các dự án thủy điện.

• Cấp áp suất (Class/PN): Các cấp phổ biến như Class 150, 300, 600, 900, 1500, 2500.

• Độ dày cổ (Schedule): Phải tương ứng với độ dày ống (SCH10, SCH40, SCH80, XS...) để đảm bảo mối hàn đối đầu khớp nhau.

• Vật liệu chế tạo:

  • Carbon Steel (A105): Dùng cho nước, dầu, khí thông thường.

  • Stainless Steel (304/316L): Chống ăn mòn, dùng trong thực phẩm, hóa chất.

  • Alloy Steel (A182 F11/F22): Chịu nhiệt độ cực cao.

So sánh Weld Neck vs Slip-on Flange

Đây là hai loại mặt bích thường bị đặt lên bàn cân khi tối ưu chi phí. Tuy nhiên, chúng có sự khác biệt rõ rệt về hiệu suất:

Khi nào nên dùng weld neck? Bắt buộc dùng trong các hệ thống Class 600 trở lên, các đường ống dẫn lưu chất dễ cháy nổ, độc hại hoặc nơi có sự thay đổi nhiệt độ liên tục. Slip-on chỉ nên dùng cho các hệ thống nước cứu hỏa, nước sinh hoạt hoặc khí nén áp lực thấp để tiết kiệm ngân sách.

Ứng dụng thực tế và những sai lầm chết người

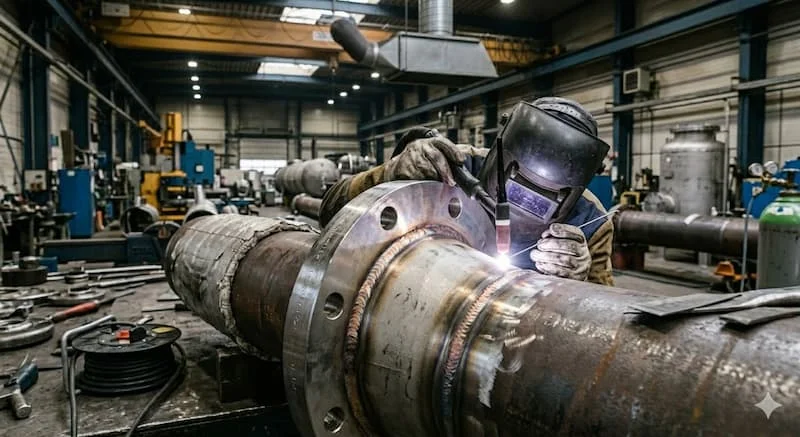

Mặt bích cổ hàn là "xương sống" của các công trình năng lượng trọng điểm:

• Dầu khí & Offshore: Các giàn khoan ngoài khơi nơi sóng biển và áp suất dòng chảy dầu thô cực lớn.

• Nhà máy nhiệt điện: Đường ống dẫn hơi áp suất cao (High-pressure steam).

• Hóa chất: Vận chuyển các lưu chất ăn mòn dưới áp suất lớn cần mối hàn kín tuyệt đối.

Những sai lầm thường gặp

1. Dùng Slip-on thay cho Weld Neck: Để giảm giá thành, nhiều đơn vị tự ý thay đổi thiết kế. Hậu quả là mối hàn bị xé toạc do ứng suất tập trung quá lớn.

2. Hàn sai kỹ thuật: Thợ hàn không có chứng chỉ hàn đối đầu thực hiện mối hàn không ngấu, dẫn đến rò rỉ dưới tác động của áp suất.

3. Chọn sai Class áp suất: Không tính đến áp suất tức thời (surge pressure) khiến mặt bích bị biến dạng.

Checklist chọn mua và hướng dẫn lắp đặt đúng kỹ thuật

Checklist chọn mua flange weld neck

• Xác định chính xác nhiệt độ và áp suất làm việc để chọn Class.

• Chọn vật liệu phù hợp (Ví dụ: Thép đen cho dầu, Inox cho axit).

• Kiểm tra tiêu chuẩn (ASME hay DIN) để khớp với các thiết bị khác như van, bơm.

• Xác định độ dày cổ (Schedule) để khớp với ống hiện có.

Hướng dẫn lắp đặt chuẩn chuyên gia

1. Vát mép ống: Đảm bảo đầu ống được vát mép đúng góc độ để thực hiện mối hàn butt weld ngấu đều.

2. Căn chỉnh: Sử dụng dụng cụ chuyên dụng để cổ mặt bích và ống đồng tâm tuyệt đối.

3. Hàn đối đầu: Thực hiện hàn bởi thợ có tay nghề, nên chụp X-quang mối hàn tại các vị trí trọng yếu.

4. Lắp gioăng và siết lực: Đặt gasket vào tâm, siết bulong theo hình sao để lực ép phân bổ đều khắp bề mặt bích.

FAQ: Câu hỏi thường gặp về mặt bích cổ hàn

1. Weld neck flange là gì?

Đây là loại mặt bích có cổ dài hình côn, được hàn đối đầu với ống để chịu áp suất cao và phân bổ ứng suất đều.

2. Khi nào bắt buộc phải dùng weld neck?

Khi hệ thống vận hành ở áp suất lớn (từ Class 600), nhiệt độ cực cao hoặc cực thấp, hoặc nơi thường xuyên có rung động mạnh.

3. Có thể thay thế weld neck bằng slip-on không?

Không nên trong các hệ thống áp lực cao vì slip-on có độ bền mỏi thấp hơn và không cho phép kiểm tra mối hàn bằng tia X một cách hiệu quả.

4. Mặt bích weld neck có loại RTJ không?

Có. Kết hợp cổ hàn (Weld Neck) với bề mặt rãnh (RTJ) là giải pháp làm kín mạnh mẽ nhất hiện nay cho ngành dầu khí.

Kết luận: Đầu tư đúng cho sự an toàn lâu dài

Việc lựa chọn mặt bích cổ hàn không chỉ là câu chuyện về kỹ thuật mà còn là bài toán về trách nhiệm và sự an toàn. Một hệ thống sử dụng butt weld flange đúng tiêu chuẩn sẽ giúp bạn yên tâm vận hành trong nhiều thập kỷ mà không lo ngại về sự cố rò rỉ hay nứt gãy mối nối.

Đừng vì tiết kiệm một phần nhỏ chi phí ban đầu mà đánh đổi bằng sự an toàn của toàn bộ công trình. Hãy chọn giải pháp tối ưu nhất cho hệ thống áp lực cao của bạn ngay từ hôm nay.
