Hướng Dẫn Kỹ Thuật Toàn Diện Về Flange 6: Giải Pháp Kết Nối Cho Hệ Thống DN150

Trong lĩnh vực cơ khí công nghiệp, việc chọn lựa linh kiện chưa bao giờ là bài toán đơn giản, ngay cả với những kỹ sư dày dạn kinh nghiệm. Hãy tưởng tượng bạn đang điều hành một dự án lắp đặt đường ống DN150 quan trọng. Bạn đặt mua một lô flange 6 (mặt bích 6 inch) nhưng khi đưa vào thi công, các lỗ bu lông lại lệch nhau vài milimet, hoặc độ dày mặt bích không chịu nổi áp suất vận hành của hệ thống.

Vấn đề nằm ở chỗ: "mặt bích 6 inch" không phải là một mã hàng duy nhất. Nó là một khái niệm đại diện cho cả một hệ sinh thái biến thể về tiêu chuẩn, áp lực và kiểu dáng. Việc hiểu sai hoặc chọn nhầm tiêu chuẩn không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ nghiêm trọng. Bài viết này sẽ phân tích chuyên sâu giúp bạn làm chủ thông số kỹ thuật và đưa ra quyết định mua hàng chính xác nhất.

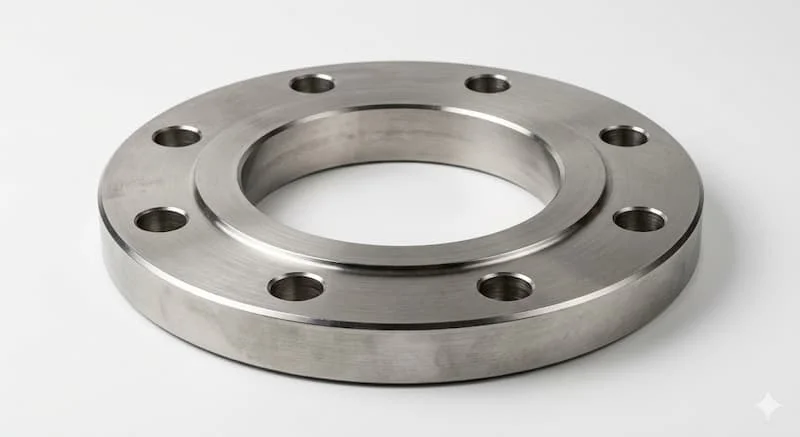

Flange 6 là gì? Định nghĩa chuẩn kỹ thuật trong ngành đường ống

Trong thuật ngữ kỹ thuật, flange 6 được hiểu là mặt bích có kích thước danh nghĩa là 6 inch, tương đương với mã định danh DN150 (theo tiêu chuẩn châu Âu). Đây là loại phụ kiện cơ khí có hình dạng tròn (hoặc vuông tùy biến) được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị ngoại vi khác nhằm tạo thành một hệ thống dẫn chất lỏng hoặc khí hoàn chỉnh.

Tuy nhiên, một sai lầm phổ biến mà nhiều người mới vào nghề thường mắc phải là đánh đồng "6 inch" với đường kính ngoài (OD) của ống. Thực tế, 6 inch chỉ là trị số định danh. Đường kính ngoài thực tế của ống DN150 thường là 168.3mm. Tùy thuộc vào tiêu chuẩn sản xuất mà các thông số như đường kính tổng thể của bích, số lượng lỗ bu lông và độ dày sẽ thay đổi:

• Tiêu chuẩn ANSI/ASME: Phổ biến trong ngành dầu khí, hóa chất (Mỹ).

• Tiêu chuẩn JIS: Xuất hiện nhiều trong các dây chuyền máy móc Nhật Bản, Đài Loan.

• Tiêu chuẩn DIN/EN: Quy chuẩn nghiêm ngặt từ châu Âu, thường dùng trong hệ thống xử lý nước và thực phẩm.

Việc xác định đúng loại mặt bích 6 ngay từ bước thiết kế là "chìa khóa" để đảm bảo tính đồng bộ cho toàn bộ hạ tầng kỹ thuật.

Nguyên lý hoạt động và giá trị cốt lõi của mặt bích

Mặt bích không đơn thuần là một "miếng thép tròn" đục lỗ. Về bản chất, nó hoạt động dựa trên nguyên lý nén cơ học để tạo độ kín. Khi hai mặt bích được ép lại với nhau thông qua hệ thống bu lông, chúng sẽ nén chặt lớp gioăng (gasket) ở giữa, lấp đầy các khoảng hở li ti và ngăn chặn môi chất thoát ra ngoài.

Tại sao chúng ta không hàn chết đường ống mà phải dùng mặt bích 6?

1. Khả năng tháo lắp linh hoạt: Cho phép bảo trì, vệ sinh hoặc thay thế thiết bị (van, máy bơm) mà không cần cắt ống.

2. Chịu tải và rung động: Hệ thống mặt bích có khả năng hấp thụ các rung động nhỏ và chịu được áp lực giãn nở nhiệt tốt hơn các mối nối cứng hoàn toàn.

3. Kiểm soát chất lượng: Các mối nối bích cho phép kỹ thuật viên kiểm tra độ kín bằng các phương pháp thử áp lực một cách trực quan và dễ dàng.

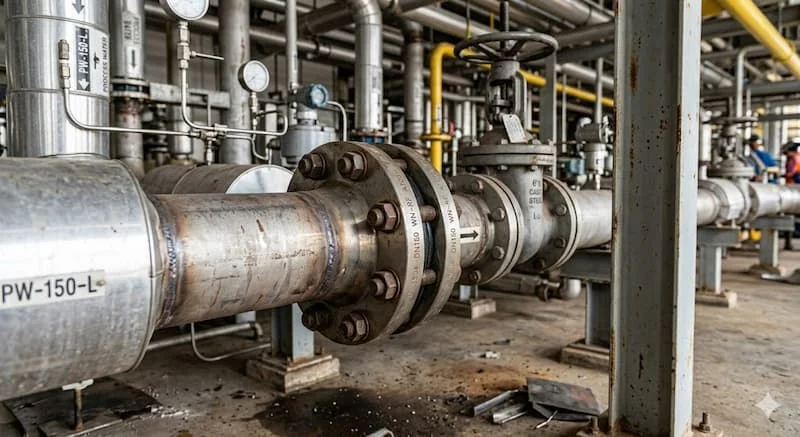

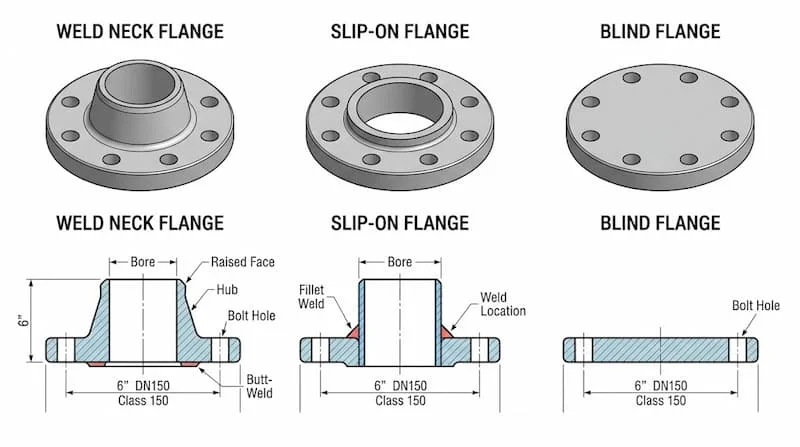

Phân loại mặt bích 6 phổ biến hiện nay: Lựa chọn theo mục đích sử dụng

Không có loại mặt bích nào là "tốt nhất" một cách tuyệt đối, chỉ có loại phù hợp nhất với điều kiện vận hành và ngân sách của dự án.

1. Weld Neck Flange (Mặt bích cổ cao)

Đây là loại mặt bích cao cấp nhất, có phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp chuyển trọng suất từ mặt bích sang đường ống, giảm thiểu sự tập trung áp lực tại chân bích. Weld Neck Flange 6 thường được ưu tiên trong các môi trường khắc nghiệt như áp suất cực cao hoặc nhiệt độ biến thiên liên tục.

2. Slip On Flange (Mặt bích hàn trượt)

Phổ biến nhất nhờ tính kinh tế và dễ lắp đặt. Ống được đút vào bên trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Tuy nhiên, khả năng chịu lực của Slip On chỉ bằng khoảng 2/3 so với Weld Neck, nên thường dùng cho các hệ thống nước hoặc khí nén áp lực trung bình.

3. Blind Flange (Mặt bích mù)

Đúng như tên gọi, blind flange không có lỗ ở giữa. Nó đóng vai trò như một chiếc nắp chặn để kết thúc một đoạn đường ống hoặc bịt kín các đầu chờ. Trong công tác thử áp (hydro test), mặt bích mù là phụ kiện không thể thiếu để cô lập các đoạn mạch.

4. Socket Weld & Threaded Flange

Dùng cho các trường hợp đặc biệt hơn. Mặt bích ren (Threaded) dùng cho ống có ren sẵn, không cần hàn, phù hợp cho môi trường dễ cháy nổ. Tuy nhiên, với kích thước lớn như 6 inch, loại ren ít được ưu tiên hơn so với các dòng hàn.

Thông số kỹ thuật chi tiết của mặt bích 6 (DN150)

Để đặt hàng chính xác, bạn cần nắm lòng các thông số "bất biến" sau của một chiếc mặt bích 6 inch:

Lưu ý quan trọng: Một sai lầm chết người là cố gắng lắp mặt bích ANSI 150 vào một hệ thống đang dùng tiêu chuẩn JIS 10K. Dù cả hai đều dành cho ống 6 inch, nhưng khoảng cách tâm lỗ bu lông (PCD) và đường kính ngoài hoàn toàn khác nhau, khiến việc kết nối là không thể.

Vật liệu mặt bích 6 – Chọn sao cho đúng để tối ưu tuổi thọ?

Vật liệu quyết định đến 70% độ bền của hệ thống. Nếu chọn sai, hiện tượng ăn mòn hóa học hoặc oxy hóa sẽ khiến mặt bích hư hại chỉ sau vài tháng sử dụng.

• Thép Carbon (A105/SS400): Lựa chọn hàng đầu cho các hệ thống dầu, khí, và nước công nghiệp không có tính ăn mòn cao. Ưu điểm là giá thành rẻ, chịu lực tốt nhưng dễ bị gỉ sét nếu không được sơn phủ.

• Inox 304 (Stainless Steel): Khả năng chống oxy hóa tuyệt vời, dùng trong hệ thống xử lý nước sạch, thực phẩm hoặc môi trường ẩm ướt.

• Inox 316: Biến thể cao cấp hơn của inox 304 với hàm lượng Molypden giúp chịu được hóa chất ăn mòn mạnh và môi trường nước biển.

• Thép hợp kim: Dùng trong các nhà máy nhiệt điện hoặc lọc dầu nơi nhiệt độ có thể lên đến hàng trăm độ C.

So sánh flange 6 theo các tiêu chuẩn phổ biến

Ứng dụng thực tế: Khi nào bạn thực sự cần flange 6?

Với kích thước DN150, mặt bích 6 là "mắt xích" chủ chốt trong các hệ thống có lưu lượng trung bình đến lớn:

1. Hệ thống PCCC: Các đường ống chính dẫn nước chữa cháy cho tòa nhà cao tầng hoặc nhà xưởng thường sử dụng size 6 inch để đảm bảo lưu lượng nước dập lửa.

2. Trạm bơm & Xử lý nước: Kết nối các dòng máy bơm công suất lớn với mạng lưới phân phối.

3. Ngành HVAC: Đường ống dẫn nước lạnh (Chiller) trong các hệ thống điều hòa trung tâm.

4. Nhà máy thực phẩm & Đồ uống: Sử dụng bích inox 6 inch để dẫn nguyên liệu lỏng.

Những sai lầm "đắt giá" khi chọn mua mặt bích 6

Nhiều doanh nghiệp đã phải trả giá hàng trăm triệu đồng chỉ vì những nhầm lẫn nhỏ:

• Nhầm lẫn giữa DN và OD: Đặt bích DN150 nhưng lại đo kích thước theo đường kính ngoài thực tế của ống nhựa thay vì ống thép, dẫn đến lệch chuẩn hàn.

• Bỏ qua thông số áp lực: Lắp bích PN10 vào hệ thống yêu cầu áp lực PN25. Kết quả là bích bị biến dạng hoặc nổ mối hàn khi vận hành.

• Thiếu chứng chỉ CO/CQ: Mua hàng trôi nổi không rõ nguồn gốc dẫn đến vật liệu bị pha tạp, nhanh chóng bị ăn mòn và gây ô nhiễm nguồn nước.

Checklist cách chọn mặt bích 6 đúng kỹ thuật cho kỹ sư

Để tránh mọi rủi ro, hãy luôn kiểm tra danh sách sau trước khi ký đơn hàng:

• Tiêu chuẩn là gì? (ANSI B16.5, JIS B2220 hay DIN 2576?)

• Áp lực vận hành bao nhiêu? (10 bar, 16 bar hay 150lb, 300lb?)

• Loại bích nào? (Bích rỗng để hàn hay blind flange để bịt?)

• Vật liệu gì? (Thép A105, Inox 304 hay Inox 316?)

• Môi trường sử dụng? (Nước thải, hóa chất hay hơi nóng?)

• Yêu cầu giấy tờ: Đảm bảo nhà cung cấp có đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ).

Câu hỏi thường gặp (FAQ)

1. Flange 6 tương ứng với kích thước DN bao nhiêu?

Trả lời: Flange 6 inch tương ứng với mã DN150.

2. Đường kính ngoài của mặt bích 6 có phải đúng 150mm không?

Trả lời: Không. 150mm là kích thước danh nghĩa. Đường kính ngoài của mặt bích 6 inch thường dao động từ 280mm đến 320mm tùy theo tiêu chuẩn (ANSI hay JIS).

3. Có thể dùng mặt bích ANSI cho hệ thống đang dùng tiêu chuẩn JIS không?

Trả lời: Tuyệt đối không. Số lỗ bu lông và khoảng cách tâm lỗ giữa hai tiêu chuẩn này hoàn toàn khác nhau, không thể lắp trùng khớp.

4. Khi nào nên dùng mặt bích mù (blind flange)?

Trả lời: Dùng khi bạn muốn chặn cuối đường ống để nghiệm thu áp suất hoặc dự phòng cho việc mở rộng hệ thống sau này.

5. Tại sao mặt bích inox 316 đắt hơn inox 304?

Trả lời: Vì inox 316 có chứa thêm Molypden, giúp nó chống lại sự ăn mòn của muối biển và axit tốt hơn hẳn 304.

Kết luận

Mặt bích 6 là một thành phần không thể thiếu nhưng cũng đầy thách thức trong thiết kế hệ thống đường ống. Một lựa chọn sai lầm về tiêu chuẩn hoặc vật liệu có thể dẫn đến hậu quả nghiêm trọng về an toàn và tài chính. Hãy luôn ghi nhớ: Đúng tiêu chuẩn - Đúng áp lực - Đúng vật liệu là nguyên tắc vàng để hệ thống của bạn vận hành bền bỉ.

Nếu bạn đang băn khoăn về việc lựa chọn loại mặt bích tối ưu cho dự án của mình, đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu.
