ANSI B16 5 Blind Flange: Giải pháp bịt kín đầu ống tiêu chuẩn kỹ thuật cao

Trong thiết kế hệ thống đường ống công nghiệp, việc kết nối các đoạn ống là quan trọng, nhưng việc chặn đứng dòng chảy tại các điểm cuối hoặc điểm chờ lại là yếu tố sống còn để đảm bảo an toàn vận hành. Hãy tưởng tượng bạn đang thi công một hệ thống lọc dầu hoặc đường ống hơi nóng cao áp; tại các vị trí cần bảo trì định kỳ hoặc các nhánh chờ nâng cấp, bạn không thể sử dụng các loại mặt bích thông thường có lỗ tâm. Việc sử dụng các nắp bịt hàn chết lại gây khó khăn cho việc kiểm tra bên trong.

Vấn đề đặt ra là: Làm thế nào để đóng kín đầu ống một cách tuyệt đối, chịu được áp lực cực lớn mà vẫn có thể tháo lắp linh hoạt khi cần thiết? Giải pháp tối ưu duy nhất chính là sử dụng ANSI B16 5 blind flange (mặt bích mù). Đây không chỉ là một phụ kiện ngăn dòng, mà còn là rào cản an toàn được chuẩn hóa nghiêm ngặt bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME/ANSI). Vậy tại sao ANSI B16.5 blind flange lại là giải pháp bắt buộc trong các hệ thống áp lực cao? Hãy cùng đi sâu vào phân tích từ góc độ kỹ thuật ngay dưới đây.

ANSI B16 5 blind flange là gì? Định nghĩa theo chuẩn kỹ thuật

ANSI B16 5 blind flange, hay còn gọi là mặt bích mù, là một loại mặt bích đặc biệt không có lỗ ở tâm. Thay vì dùng để kết nối các đoạn ống để chất lỏng đi qua, chức năng chính của nó là đóng kín các đầu đường ống, van, hoặc miệng bình áp lực.

Tiêu chuẩn ANSI B16.5 đóng vai trò là "kim chỉ nam", quy định chi tiết về kích thước, dung sai, vật liệu và định mức áp suất (pressure rating) cho các loại mặt bích từ DN15 đến DN600. Việc tuân thủ tiêu chuẩn này giúp các kỹ sư đảm bảo rằng mặt bích mù có thể lắp khớp hoàn toàn với các loại mặt bích rỗng cùng thông số, tạo nên một hệ thống đồng nhất và an toàn tuyệt đối.

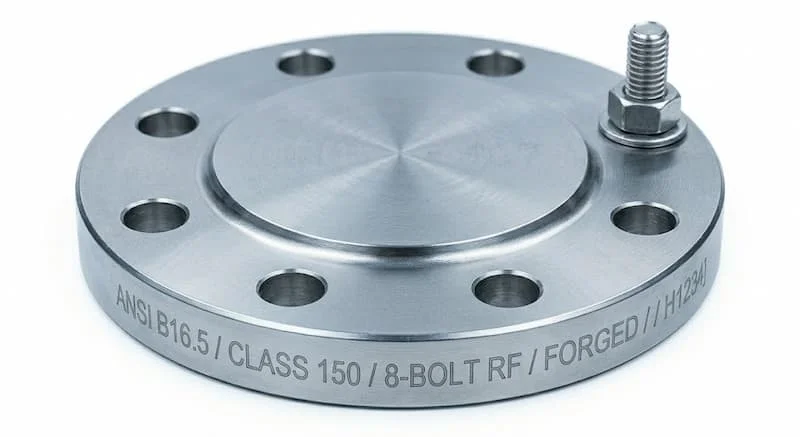

Cấu tạo và nguyên lý hoạt động của mặt bích mù

Về mặt hình học, ANSI B16 5 blind flange có cấu tạo khá đơn giản nhưng yêu cầu độ chính xác cực cao:

1. Đĩa đặc: Một tấm kim loại dày, phẳng, được đúc hoặc gia công nguyên khối để chịu lực trực diện từ dòng chất lưu.

2. Lỗ bulong: Các lỗ được khoan quanh viền bích theo đúng tiêu chuẩn Class để kết nối với mặt bích đối diện.

3. Bề mặt làm kín: Thường có dạng RF (Raised Face - mặt lồi) hoặc FF (Flat Face - mặt phẳng), nơi tiếp xúc trực tiếp với gioăng.

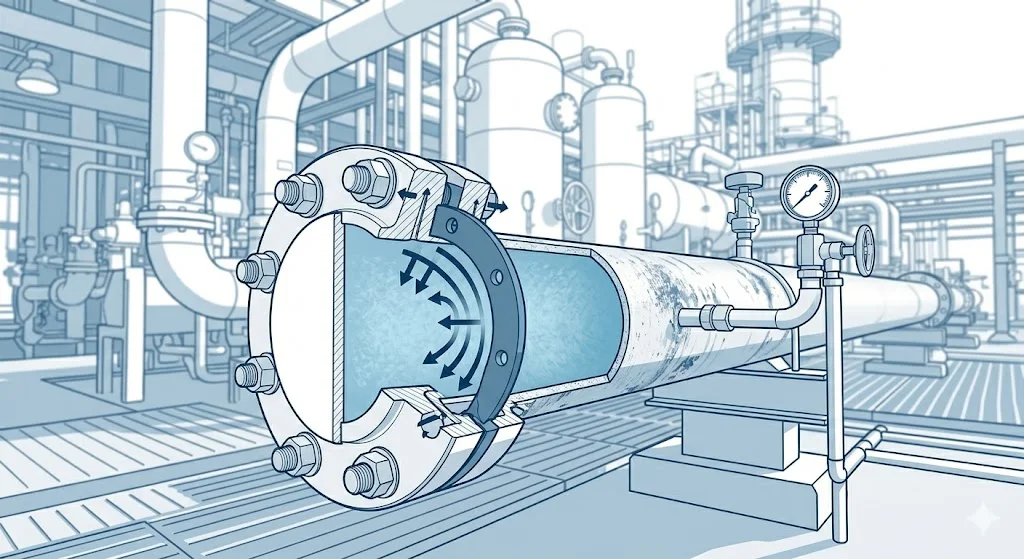

Nguyên lý hoạt động: Khi thực hiện siết bulong, lực ép sẽ nén chặt lớp gioăng (gasket) nằm giữa mặt bích mù và mặt bích ống. Lực nén này tạo ra một vòng đệm kín khít tuyệt đối.

Insight chuyên gia: Một điểm đáng lưu ý là blind flange chịu ứng suất uốn tại tâm lớn hơn nhiều so với các loại bích khác. Do không có lỗ tâm, áp lực chất lỏng tác động trực tiếp lên toàn bộ diện tích đĩa bích. Chính vì thế, độ dày của mặt bích mù theo chuẩn ANSI B16.5 luôn được thiết kế lớn hơn để chống lại sự biến dạng dưới áp suất cao.

Thông số kỹ thuật ANSI B16 5 blind flange cần lưu ý

Để lựa chọn đúng ANSI B16 5 blind flange, bạn cần nắm rõ hệ thống thông số kỹ thuật sau:

• Kích thước (Size): Phổ biến từ DN15 (1/2") đến DN600 (24"). Với các kích thước lớn hơn 24", kỹ thuật viên thường phải chuyển sang tiêu chuẩn ASME B16.47.

• Cấp áp lực (Class): Các dải phổ biến bao gồm Class 150, 300, 400, 600, 900, 1500 và 2500. Class càng cao, mặt bích càng dày và khả năng chịu áp càng lớn.

• Vật liệu (Material):

  • Thép carbon (như ASTM A105) dùng cho hệ thống dầu khí, nước.

  • Thép không gỉ (Inox 304, 316) dùng cho môi trường ăn mòn hoặc thực phẩm.

• Kiểu bề mặt (Facing):

  • RF (Raised Face): Có gờ lồi, tăng áp lực lên gioăng, dùng phổ biến nhất.

  • FF (Flat Face): Mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang để tránh nứt vỡ khi siết bulong.

Việc hiểu sai một thông số nhỏ, ví dụ chọn nhầm mặt bích RF để lắp vào thiết bị FF, có thể dẫn đến rò rỉ nghiêm trọng do bề mặt làm kín không tương thích.

Phân loại blind flange theo tiêu chuẩn và thiết kế

Trong thực tế thi công, mặt bích mù được phân chia dựa trên điều kiện vận hành cụ thể:

Phân loại theo Class áp lực

• Class 150/300: Dùng cho các hệ thống nước dân dụng, xử lý nước thải hoặc hơi nhẹ.

• Class 600 trở lên: Dành cho các hệ thống dẫn khí đốt, giàn khoan hoặc nhà máy nhiệt điện - nơi áp suất và nhiệt độ đạt mức cực hạn.

Phân loại theo vật liệu chế tạo

• A105: Vật liệu tiêu chuẩn cho bích thép carbon, giá thành hợp lý và độ bền cao.

• SS304/SS316: Khả năng chống gỉ sét tuyệt vời, phù hợp cho nhà máy hóa chất hoặc môi trường biển.

Phân loại theo thiết kế bề mặt

Ngoài RF và FF, một số hệ thống đặc biệt còn dùng kiểu mặt bích RTJ (Ring Type Joint). Đây là kiểu mặt bích có rãnh để đặt vòng đệm kim loại, thường dùng cho áp lực cực cao ở Class 900 trở lên.

So sánh blind flange với các loại flange khác

Sự khác biệt lớn nhất nằm ở chức năng và hình dáng:

Kết luận: Trong khi các loại bích khác đóng vai trò là "cầu nối" để dẫn dòng, blind flange là thiết bị duy nhất đóng vai trò "người gác đền", đảm bảo dòng chảy không thể thoát ra ngoài tại các điểm kết thúc.

Vì sao blind flange có khả năng chịu áp lực cao nhất?

Nhiều người thắc mắc tại sao cùng một Class áp lực, mặt bích mù thường trông "lỳ" và dày hơn. Lý do nằm ở cấu trúc vật lý:

1. Không có lỗ trung tâm: Điều này loại bỏ điểm yếu về cấu trúc, giúp phân bổ ứng suất đều lên toàn bộ bề mặt đĩa bích.

2. Độ dày vượt trội: Tiêu chuẩn ANSI B16.5 quy định độ dày của bích mù phải đủ để chịu lực uốn tại tâm khi áp lực chất lưu đẩy trực diện vào nó.

3. Khối lượng lớn: Giúp hấp thụ các rung động mạnh từ dòng chảy trong đường ống mà không gây mỏi vật liệu.

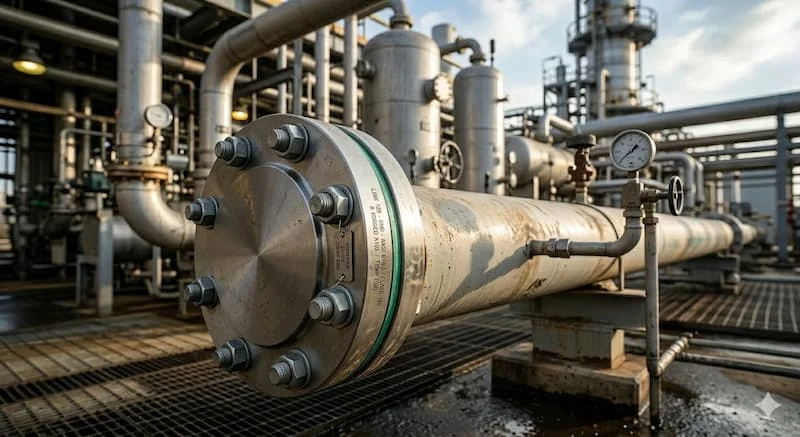

Ứng dụng thực tế của ANSI B16 5 blind flange

Nhờ tính an toàn và chuẩn hóa, mặt bích mù được ứng dụng rộng rãi:

• Ngành dầu khí & Hóa chất: Bịt kín các khoang chứa bồn bể hoặc các nhánh ống trong quá trình lọc hóa dầu.

• Hệ thống hơi nóng (Steam): Sử dụng tại các điểm chờ để tách biệt các khu vực bảo trì mà không cần dừng toàn bộ nhà máy.

• Xử lý nước & PCCC: Bịt kín các họng chờ cứu hỏa hoặc các đầu ống thoát nước áp lực cao.

Khi nào bạn bắt buộc phải dùng mặt bích mù?

• Bảo trì hệ thống: Khi cần cô lập một đoạn ống để sửa chữa, việc lắp blind flange đảm bảo an toàn tuyệt đối cho công nhân phía sau điểm chặn.

• Kiểm tra áp suất (Hydrotest): Để thử độ kín của một bồn chứa hoặc đường ống mới, người ta dùng bích mù để bịt kín các đầu hở trước khi bơm nước tạo áp suất.

• Dự phòng tương lai: Lắp sẵn bích mù tại các điểm chờ để dễ dàng mở rộng hệ thống sau này mà không cần cắt ống hay hàn lại.

Checklist: Cách chọn ANSI B16.5 blind flange đúng kỹ thuật

Để tránh những sai sót gây lãng phí hoặc mất an toàn, hãy luôn tuân thủ checklist sau:

• Xác định Class: Áp suất hệ thống là bao nhiêu? (Class 150 hay 300...).

• Xác định Size: Đường kính ống cần bịt là bao nhiêu (DN25, DN100...)?

• Chọn vật liệu: Môi trường có ăn mòn không? (Nếu có dùng Inox 316, nếu không dùng Thép A105).

• Kiểm tra bề mặt (Facing): Mặt bích đối diện là RF hay FF? Phải chọn tương ứng.

• Tiêu chuẩn đi kèm: Đảm bảo mua đúng chuẩn ANSI B16.5, tránh nhầm sang tiêu chuẩn JIS hoặc DIN vì chúng không khớp lỗ bulong.

Lưu ý quan trọng khi lắp đặt

1. Siết bulong đều tay: Phải siết theo hình sao (đối xứng) để mặt bích không bị vênh, đảm bảo gioăng được ép đều.

2. Chọn gioăng phù hợp: Với hệ thống nhiệt độ cao, nên dùng gioăng chì hoặc gioăng kim loại xoắn thay vì gioăng cao su thông thường.

3. Không dùng vượt áp: Tuyệt đối không sử dụng bích Class 150 cho hệ thống có áp suất làm việc của Class 300.

Giải đáp thắc mắc thường gặp (FAQ)

Blind flange và nắp bịt (Cap) khác nhau thế nào?

Nắp bịt (Cap) thường được hàn chết vào ống, trong khi blind flange dùng kết nối bulong, cho phép tháo lắp linh hoạt để kiểm tra hoặc bảo trì bên trong ống.

Tại sao cần tiêu chuẩn ANSI B16.5?

Tiêu chuẩn này đảm bảo rằng bạn mua mặt bích ở bất kỳ đâu trên thế giới đều có thể lắp vừa khít vào hệ thống đường ống của mình, miễn là cùng Class và Size.

Có thể dùng blind flange để làm cửa thăm (Manhole) không?

Có, trong các bồn chứa nhỏ, người ta thường dùng bích mù lớn làm cửa thăm để nhân viên có thể mở ra kiểm tra định kỳ.

Kết luận

ANSI B16.5 blind flange là một thành phần không thể thiếu để kiến tạo nên một hệ thống đường ống an toàn và chuyên nghiệp. Việc hiểu rõ về cấu tạo, thông số Class và vật liệu không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn ngăn ngừa những rủi ro cháy nổ, rò rỉ tiềm ẩn.

Chọn đúng mặt bích mù chuẩn ANSI B16.5 chính là khẳng định sự am hiểu kỹ thuật và tinh thần trách nhiệm của người kỹ sư đối với công trình.
