Mặt bích Class 150 là gì? Giải mã tiêu chuẩn Flange Class 150 trong kỹ thuật

Giả sử bạn đang cầm trên tay một bản vẽ kỹ thuật hệ thống đường ống dầu khí hoặc xử lý nước và bắt gặp dòng chữ "Flange Class 150". Câu hỏi đầu tiên nảy sinh trong đầu nhiều người, kể cả những thợ kỹ thuật mới vào nghề, thường là: "Con số 150 này có nghĩa là gì? Có phải mặt bích này chịu được áp suất 150 bar hay không?".

Thực tế, việc hiểu lầm con số này là 150 bar là một sai sót cực kỳ phổ biến và nguy hiểm. Nếu áp dụng tư duy đó vào vận hành thực tế, hệ thống của bạn có nguy cơ bị rò rỉ, cháy nổ hoặc hỏng hóc toàn bộ thiết bị chỉ trong vài giây, bởi khả năng chịu lực thực tế của nó thấp hơn con số đó rất nhiều. Vậy thực sự mặt bích Class 150 là gì và tại sao nó lại trở thành tiêu chuẩn "quốc dân" nhưng cũng dễ bị hiểu sai nhất trong ngành đường ống? Hãy cùng giải mã chi tiết thông qua góc nhìn của chuyên gia kỹ thuật dưới đây.

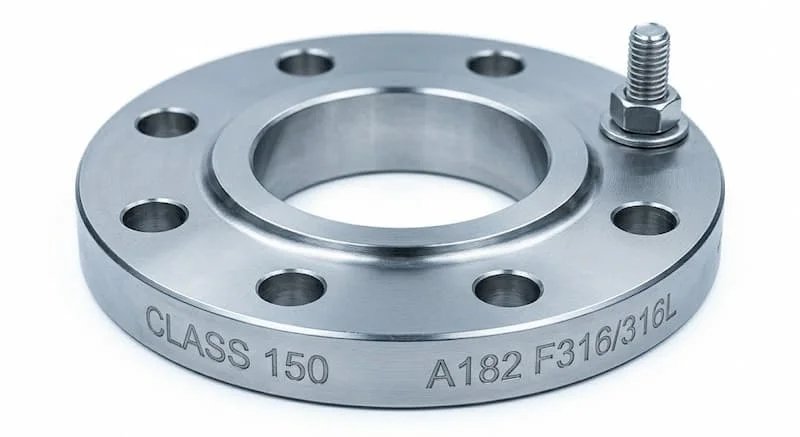

Mặt bích Class 150 là gì? Định nghĩa theo tiêu chuẩn quốc tế

Để trả lời câu hỏi mặt bích Class 150 là gì, chúng ta cần tham khảo hệ thống tiêu chuẩn Mỹ ANSI/ASME (thường là ASME B16.5). Trong kỹ thuật, "Class 150" là một cấp định mức áp suất (Pressure Rating), dùng để phân loại khả năng chịu tải của mặt bích trong các điều kiện vận hành cụ thể.

Cần khẳng định ngay: Class 150 không phải là 150 bar. Đây là một đơn vị định danh không có đơn vị đo trực tiếp. Khả năng chịu áp thực tế của một flange class 150 sẽ thay đổi tỷ lệ nghịch với nhiệt độ và phụ thuộc hoàn toàn vào vật liệu chế tạo (thép carbon, inox, hay thép hợp kim).

• Ví dụ điển hình: Một mặt bích thép carbon Class 150 ở nhiệt độ môi trường ($20^{\circ}C$) chỉ chịu được áp suất tối đa khoảng 19.6 bar (tương đương ~285 psi). Khi nhiệt độ tăng lên $400^{\circ}C$, khả năng chịu áp của nó giảm xuống chỉ còn khoảng 6.5 bar.

Bản chất của “Class” trong mặt bích: Pressure Rating

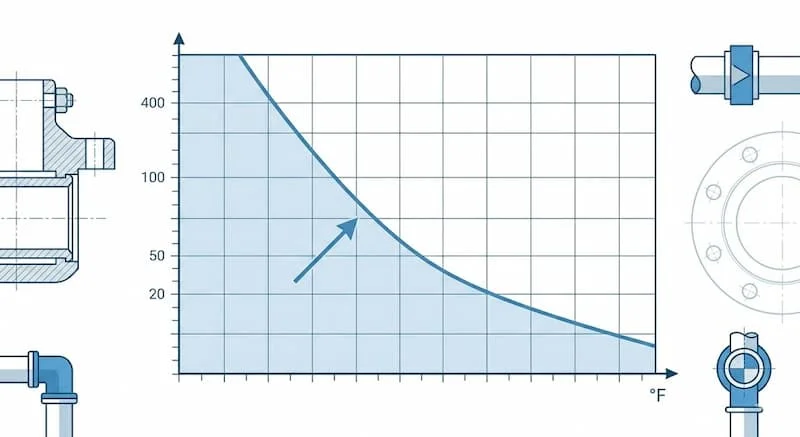

Khái niệm "Class" trong ngành bích không phải là một con số tĩnh. Nó đại diện cho một dải giá trị áp suất làm việc tối đa mà mặt bích có thể chịu đựng được. Bản chất của sự thay đổi này nằm ở đặc tính vật lý của kim loại: khi nhiệt độ tăng cao, kim loại trở nên dẻo hơn và độ bền cơ học giảm xuống.

Tại sao không có một con số áp lực cố định cho Class 150? Bởi vì tiêu chuẩn ASME được thiết kế để đảm bảo an toàn cho toàn bộ vòng đời của hệ thống.

• Vật liệu: Inox 316 có biểu đồ nhiệt độ - áp suất khác hoàn toàn so với thép A105.

• Nhiệt độ: Đây là biến số quan trọng nhất. Cùng một loại bích, nhưng dùng cho nước lạnh sẽ khác hoàn toàn với dùng cho hơi nóng (steam).

Việc gọi là "Class 150" thực tế xuất phát từ áp suất tính toán ở nhiệt độ rất cao theo hệ đo lường Anh Mỹ, nhưng qua thời gian, nó trở thành tên gọi chung cho cấp áp lực thấp nhất trong hệ tiêu chuẩn ASME B16.5.

Phân tích thông số áp lực của Class 150 theo vật liệu

Để tránh chọn "theo cảm tính", các kỹ sư luôn phải đối chiếu bảng tra (Pressure-Temperature Ratings). Dưới đây là bảng minh họa khả năng chịu áp lực của flange class 150 cho hai loại vật liệu phổ biến:

Insight chuyên gia: Nhìn vào bảng trên, bạn sẽ thấy ở nhiệt độ phòng, Class 150 tương đương với áp lực khoảng PN20 trong hệ tiêu chuẩn Châu Âu. Tuy nhiên, nếu bạn dùng nó trong môi trường hóa chất nóng, áp suất cho phép sụt giảm rất nhanh. Đây là lý do tại sao việc xác định nhiệt độ dòng chảy là bước tiên quyết trước khi mua mặt bích.

Phân loại mặt bích Class 150 phổ biến

Tùy vào cách thức kết nối với ống và yêu cầu về độ kín, Class 150 được chia thành các loại hình dáng sau:

1. Weld Neck (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu rung động và áp suất biến thiên tốt nhất trong dòng Class 150.

2. Slip-on (Bích rỗng): Ống được đút vào trong lòng bích rồi hàn cả mặt trong và mặt ngoài. Dễ lắp đặt, giá thành rẻ, dùng cho các hệ thống không quá khắc nghiệt.

3. Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống. Đây là loại chịu áp lực lớn nhất tại tâm mặt bích do lực đẩy của dòng chất lỏng.

4. Socket Weld (Bích hàn bọc đúc): Ống được đưa vào một khấc có sẵn bên trong bích rồi hàn. Thường dùng cho các kích thước ống nhỏ (DN50 trở xuống).

So sánh Class 150 với PN16 và Class 300

Sự nhầm lẫn giữa các hệ tiêu chuẩn thường dẫn đến việc lắp đặt sai lệch lỗ bulong.

Kết luận: Class 150 và PN16 thường được coi là hai cấp áp suất "gần tương đương" về khả năng chịu tải trong các hệ thống nước thông thường. Tuy nhiên, chúng không thể lắp lẫn với nhau vì khoảng cách tâm lỗ bulong và đường kính vòng bu lông hoàn toàn khác biệt.

Vì sao nhiều người hiểu sai về mặt bích Class 150?

Sự hiểu lầm này thường đến từ ba nguyên nhân chủ chốt:

• Tư duy con số trực diện: Người dùng thấy số 150 và mặc định đó là bar (kg/cm2) theo thói quen sử dụng hệ đo lường mét của Việt Nam.

• Thiếu kiến thức về tiêu chuẩn ANSI: Hệ ANSI/ASME rất khác biệt so với hệ DIN (Đức) hay JIS (Nhật), nơi mà con số đi kèm thường chỉ thẳng vào áp suất bar.

• Bỏ qua yếu tố nhiệt độ: Nhiều người chỉ nhìn vào áp suất bơm mà quên mất rằng nhiệt độ chất lỏng sẽ "giết chết" khả năng chịu lực của mặt bích nhựa hoặc kim loại.

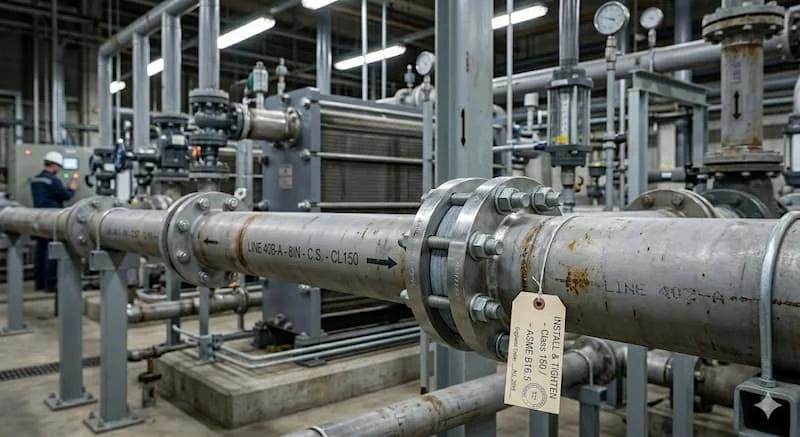

Ứng dụng thực tế của mặt bích Class 150 là gì

Dòng bích này là "xương sống" cho các hệ thống có áp lực trung bình và thấp:

• Hệ thống HVAC: Đường ống nước nóng, nước lạnh cho điều hòa trung tâm.

• Xử lý nước: Các nhà máy nước sạch, nước thải đô thị.

• Công nghiệp dầu nhẹ: Dẫn xăng dầu tại các kho bãi không yêu cầu áp suất quá cao.

• Ngành thực phẩm & dược phẩm: Khi kết nối với các bồn chứa áp suất thấp.

Khi nào bạn nên chọn dùng Class 150?

Bạn nên ưu tiên lựa chọn Class 150 khi hệ thống thỏa mãn các điều kiện:

• Áp suất vận hành thực tế dưới 15 bar (để có hệ số an toàn).

• Nhiệt độ chất lỏng ổn định, thường dưới $200^{\circ}C$.

• Hệ thống yêu cầu sự phổ biến: Vì Class 150 cực kỳ dễ tìm mua linh kiện thay thế như gioăng (gasket) và bulong ở bất cứ đâu.

Sai lầm phổ biến cần tránh

• Tuyệt đối không dùng cho áp suất trên 20 bar: Kể cả ở nhiệt độ phòng, Class 150 cũng không được thiết kế cho ngưỡng này.

• Lắp sai tiêu chuẩn: Cố tình mài lỗ bulong bích PN16 để lắp vừa bích Class 150 là hành động phá hoại cấu trúc và gây mất an toàn nghiêm trọng.

• Không tính đến sự giãn nở nhiệt: Khi dùng ở nhiệt độ cao, cần tính toán lực siết bulong phù hợp để tránh biến dạng mặt bích.

Hướng dẫn: Checklist chọn mặt bích Class 150 chuẩn kỹ thuật

Để mua được loại mặt bích chuẩn xác nhất, hãy đi qua 5 bước kiểm tra:

• Áp suất làm việc: Áp suất tối đa của bơm và hệ thống là bao nhiêu? (Dưới 19 bar).

• Nhiệt độ vận hành: Chất lỏng có nóng không? (Nếu trên $100^{\circ}C$, hãy tra lại bảng áp suất).

• Vật liệu: Thép A105 cho dầu, Inox 304/316 cho thực phẩm/hóa chất.

• Kiểu kết nối: Slip-on (dễ lắp) hay Weld Neck (chống rung)?

• Tiêu chuẩn đi kèm: Đảm bảo van, gioăng và bích đều cùng hệ ASME Class 150.

Lưu ý lắp đặt để đảm bảo độ kín

1. Siết bulong theo hình sao: Luôn siết theo thứ tự đối xứng để mặt bích ép đều xuống gioăng.

2. Sử dụng gioăng phù hợp: Với Class 150, thường dùng gioăng cao su, chì (graphite) hoặc gioăng kim loại xoắn (Spiral Wound Gasket).

3. Kiểm tra bề mặt bích: Không được có vết trầy xước sâu ở phần mặt gương (raised face) vì đây là nơi làm kín chính.

Giải đáp thắc mắc thường gặp (FAQ)

Class 150 có phải 150 bar không?

Không. Như đã phân tích, nó chỉ chịu được khoảng 19.6 bar ở điều kiện thường. Đừng bao giờ nhầm lẫn điều này nếu không muốn phá hỏng hệ thống.

Class 150 có thay thế được cho PN16 không?

Về khả năng chịu áp, Class 150 có phần nhỉnh hơn một chút so với PN16. Tuy nhiên, chúng không tương thích về kích thước hình học (lỗ bulong).

Tại sao gọi là Class 150 nếu nó chỉ chịu được ~20 bar?

Đây là cách đặt tên truyền thống của Mỹ. Con số 150 psi là áp suất làm việc an toàn ở nhiệt độ cực cao (khoảng 500 độ  đối với một số vật liệu cũ), sau này nó trở thành tên định danh cho cấp áp suất này.

Có loại Class 150 bằng nhựa không?

Có. Trong hệ thống nhựa PVC/CPVC vẫn có tiêu chuẩn bích khoan theo lỗ Class 150 để kết nối đồng bộ với hệ thống van kim loại ANSI.

Kết luận

Hiểu đúng mặt bích Class 150 là gì không chỉ giúp bạn mua đúng hàng mà còn là yếu tố sống còn bảo vệ sự an toàn cho công trình. Đừng nhìn vào con số 150 để đoán áp lực; hãy nhìn vào vật liệu, nhiệt độ và bảng tra kỹ thuật để đưa ra quyết định chính xác nhất. Một hệ thống đường ống bền bỉ bắt đầu từ việc lựa chọn những điểm kết nối chuẩn xác.
