Flange Welding Là Gì? Kỹ Thuật Hàn Mặt Bích Chuyên Nghiệp Để Đảm Bảo An Toàn Hệ Thống

Bạn đã bao giờ đối mặt với viễn cảnh một hệ thống đường ống đang vận hành ở áp suất cao bất ngờ bị rò rỉ, thậm chí là bung kết nối ngay tại vị trí mặt bích (flange)? Thực tế, phần lớn các sự cố nghiêm trọng trong công nghiệp không xuất phát từ việc vật liệu kém chất lượng, mà bắt nguồn từ những mối hàn flange lỗi. Việc lắp đặt mặt bích không đúng kỹ thuật, sai lệch tâm hoặc sử dụng phương pháp hàn không tương thích với áp suất vận hành là "quả bom nổ chậm" cho mọi công trình.

Flange welding (hàn mặt bích) không đơn thuần là việc kết nối hai khối kim loại. Đó là một quy trình kỹ thuật đòi hỏi sự chính xác tuyệt đối để đảm bảo độ kín khít và khả năng chịu tải của toàn bộ hệ thống. Hiểu đúng về kỹ thuật hàn mặt bích chính là chìa khóa để bảo vệ tài sản và tính mạng con người trong các môi trường áp suất cao.

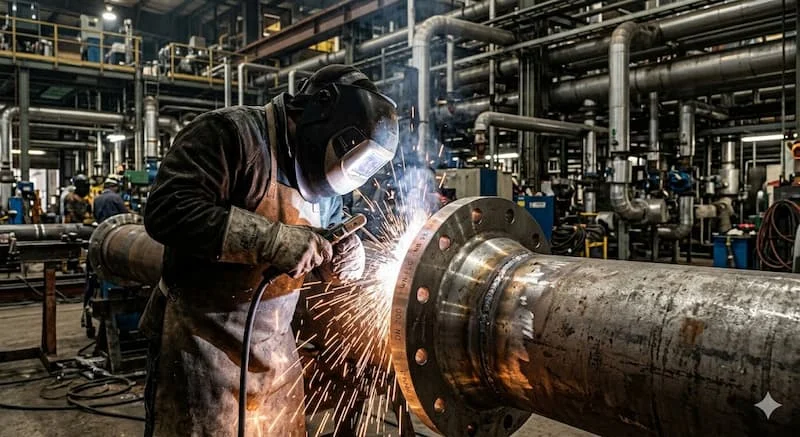

Flange welding là gì? Định nghĩa và nguyên lý cơ bản

Định nghĩa chuyên ngành

Flange welding là quá trình sử dụng các kỹ thuật hàn nhiệt để liên kết mặt bích vào đầu ống hoặc các thiết bị công nghiệp (như van, máy bơm, bình áp lực). Mục tiêu của quá trình này là tạo ra một liên kết cố định, có khả năng chịu lực và chống rò rỉ tại các điểm kết nối trong hệ thống đường ống.

Một bộ liên kết hàn mặt bích cơ bản bao gồm ba thành phần không thể tách rời:

• Flange (Mặt bích): Vật liệu kết nối có các lỗ bu-lông.

• Pipe (Ống): Thành phần dẫn lưu chất.

• Weld joint (Mối hàn): Điểm giao thoa giữa mặt bích và ống, nơi chịu ứng suất chính.

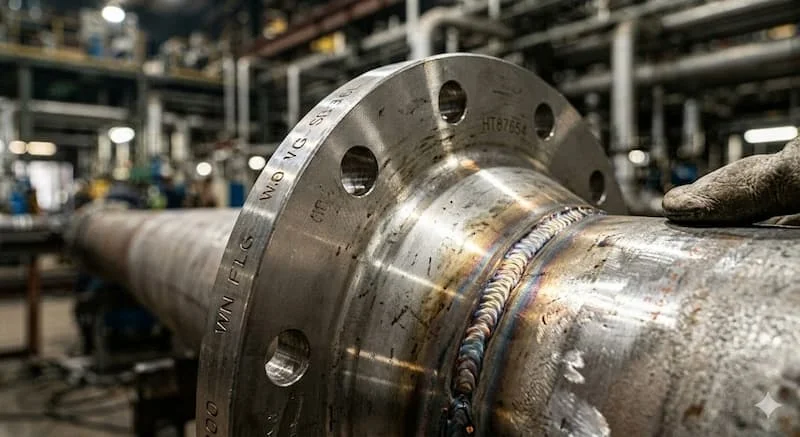

Nguyên lý và bản chất của liên kết hàn

Về bản chất, hàn flange dựa trên nguyên lý nóng chảy cục bộ để tạo ra sự hòa tan kim loại giữa mặt bích và ống. Khi mối hàn nguội đi, nó tạo thành một cấu trúc đồng nhất có độ bền cơ học tương đương, hoặc thậm chí cao hơn bản thân vật liệu gốc.

Để một mối hàn flange đạt chuẩn, nó phải thỏa mãn ba tiêu chí cốt lõi:

1. Độ kín (Leak-proof): Không cho phép lưu chất (khí, lỏng) thoát ra ngoài dù ở áp suất cực cao.

2. Độ bền cơ học: Kháng lại các lực kéo, lực uốn và rung động trong quá trình vận hành.

3. Khả năng chịu nhiệt: Giữ nguyên cấu trúc tinh thể kim loại khi nhiệt độ dòng chảy thay đổi đột ngột.

Phân tích chuyên sâu: Các phương pháp và kỹ thuật hàn mặt bích

Các phương pháp hàn mặt bích phổ biến

Tùy vào yêu cầu kỹ thuật và áp suất hệ thống, kỹ sư sẽ chỉ định các phương pháp hàn khác nhau:

• Butt Welding (Hàn đối đầu): Đây là kỹ thuật dùng cho các loại Weld Neck Flange. Hai đầu kim loại được vát mép (bevel) và hàn trực tiếp vào nhau.

  • Ưu điểm: Độ bền cao nhất, chịu được áp suất cực lớn và nhiệt độ khắc nghiệt.

  • Ứng dụng: Đường ống dẫn dầu khí, hệ thống hơi bão hòa.

• Socket Welding (Hàn túi): Ống được đưa vào trong một hốc (socket) của mặt bích trước khi thực hiện mối hàn fillet bên ngoài.

  • Ưu điểm: Dễ căn chỉnh đồng trục, không cần vát mép ống.

  • Ứng dụng: Thường dùng cho đường ống kích thước nhỏ ($DN \le 50$) và áp suất trung bình.

• Fillet Welding (Hàn góc): Thường áp dụng cho Slip-on Flange. Mối hàn được thực hiện ở cả mặt trong và mặt ngoài của mặt bích.

  • Ưu điểm: Chi phí thấp, thi công nhanh.

  • Nhược điểm: Độ bền kém hơn hàn đối đầu, dễ bị ăn mòn tại kẽ hở giữa ống và bích.

Phân loại mặt bích dựa trên kiểu hàn

Việc lựa chọn loại mặt bích (flange type) quyết định đến 70% thành công của mối hàn:

Các thông số kỹ thuật không thể bỏ qua

Để đạt được một mối hàn mặt bích hoàn hảo, người thợ phải kiểm soát nghiêm ngặt các thông số:

• Nhiệt độ hàn (Preheat & Interpass): Đặc biệt quan trọng với thép hợp kim và Inox để tránh nứt màng nhiệt.

• Vật liệu tương thích: Vật liệu que hàn/dây hàn phải có đặc tính cơ lý tương đồng với flange và pipe (Ví dụ: Hàn bích Inox 316 cần que hàn 316L).

• Tiêu chuẩn quốc tế: Mối hàn phải tuân thủ các mã thiết kế như ASME B16.5 (cho mặt bích), ASME Section IX (cho quy trình hàn) hoặc tiêu chuẩn DIN của Đức.

Tại sao Flange Welding thường xuyên bị lỗi?

Dựa trên kinh nghiệm thực tế, 80% lỗi hệ thống đường ống đến từ mối hàn, không phải do bản thân vật liệu mặt bích. Các nguyên nhân phổ biến bao gồm:

1. Mất đồng trục (Misalignment): Mặt bích và ống không thẳng hàng khiến ứng suất tập trung không đều, gây nứt mối hàn khi vận hành.

2. Nhiệt độ không phù hợp: Quá nhiệt gây biến dạng mặt bích (con vênh bề mặt sealing), khiến việc lắp gioăng không còn tác dụng.

3. Vật liệu không tương thích: Hàn mặt bích thép carbon vào ống Inox bằng que hàn sắt sẽ gây ra ăn mòn điện hóa nghiêm trọng.

Ứng dụng thực tế và những sai lầm đắt giá

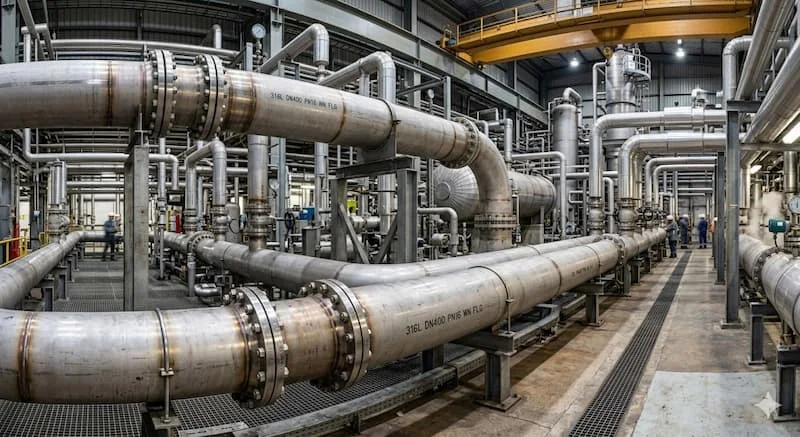

Khi nào bắt buộc phải sử dụng hàn mặt bích?

Mối hàn mặt bích là lựa chọn tối ưu cho các hệ thống đòi hỏi sự khắt khe về kỹ thuật:

• Hệ thống nồi hơi và năng lượng: Nơi áp suất hơi nước có thể phá hủy các mối nối ren thông thường.

• Nhà máy hóa chất: Yêu cầu độ kín tuyệt đối để tránh rò rỉ hóa chất độc hại ra môi trường.

• Công nghiệp thực phẩm - dược phẩm: Sử dụng hàn bích Inox sạch để đảm bảo vệ sinh và dễ dàng tháo lắp vệ sinh.

Những sai lầm "kinh điển" trong lắp đặt

Trong quá trình flange installation, nhiều đơn vị thi công thường mắc phải:

• Bỏ qua bước NDT (Kiểm tra không phá hủy): Không chụp X-ray hoặc siêu âm mối hàn đối đầu trước khi đưa vào vận hành.

• Hàn lệch tâm: Dẫn đến việc bu-lông không thể xỏ qua lỗ hoặc gây vênh mối nối.

• Chọn sai loại bích: Sử dụng Slip-on Flange cho môi trường rung động cực mạnh, dẫn đến mỏi mối hàn góc và gây đứt gãy.

Quy trình hàn mặt bích chuẩn và Checklist kỹ thuật

Quy trình 5 bước thực thi

1. Chuẩn bị và làm sạch: Loại bỏ rỉ sét, dầu mỡ trên bề mặt cần hàn. Kiểm tra vát mép đối với bích WN.

2. Căn chỉnh (Fit-up): Sử dụng các dụng cụ kẹp chuyên dụng để đảm bảo độ đồng tâm giữa ống và bích. Để lại khe hở (root gap) theo quy định.

3. Hàn đính (Tack welding): Hàn các điểm nhỏ để cố định vị trí trước khi hàn toàn bộ vòng tròn.

4. Hàn hoàn thiện: Sử dụng kỹ thuật hàn TIG (cho lớp lót) và hàn que/MIG (cho lớp phủ) để đảm bảo độ ngấu.

5. Kiểm tra sau hàn: NDT (X-ray, MT, PT) và thử áp suất thủy tĩnh (Hydrotest).

Checklist quan trọng cho kỹ sư

• Trước khi hàn: Vật liệu có đúng mác thép không? Máy hàn đã được hiệu chuẩn chưa? thợ hàn có chứng chỉ phù hợp không?

• Trong khi hàn: Lưu lượng khí bảo vệ ổn định không? Có kiểm soát nhiệt độ giữa các lớp hàn (Interpass temperature) không?

• Sau khi hàn: Bề mặt mối hàn có bị rỗ khí hay ngậm xỉ không? Mặt bích có bị biến dạng nhiệt không?

FAQ: Những câu hỏi thường gặp về hàn mặt bích

1. Flange welding có bắt buộc cho mọi đường ống không?

Không. Với các đường ống áp suất thấp và kích thước nhỏ, bạn có thể dùng nối ren. Tuy nhiên, với hệ thống áp suất cao hoặc chứa lưu chất nguy hiểm, hàn bích là bắt buộc để đảm bảo an toàn.

2. Loại mặt bích nào cho mối hàn bền nhất?

Weld Neck Flange (Mặt bích cổ cao) là loại tốt nhất. Thiết kế cổ dài giúp chuyển tiếp ứng suất từ mặt bích sang ống một cách êm ái, phù hợp cho điều kiện khắc nghiệt.

3. Có thể thay thế hàn mặt bích bằng nối ren (Threaded Flange) không?

Có thể, nhưng chỉ áp dụng cho hệ thống áp suất thấp, nhiệt độ bình thường và nơi không thể thi công hàn (do nguy cơ cháy nổ).

4. Hàn mặt bích Inox cần lưu ý gì đặc biệt?

Cần kiểm soát nhiệt lượng thấp để tránh biến dạng và sử dụng khí bảo vệ Argon tinh khiết để chống oxy hóa (làm đen) mối hàn, giữ nguyên khả năng chống ăn mòn.

Kết luận: Đầu tư vào kỹ thuật là đầu tư vào sự bền vững

Hàn mặt bích không chỉ là một bước trong quá trình lắp ráp, nó là lớp lá chắn cuối cùng bảo vệ sự ổn định của hệ thống công nghiệp. Một mối hàn chuẩn không chỉ giúp doanh nghiệp tiết kiệm chi phí bảo trì mà còn ngăn ngừa những thảm họa rò rỉ không đáng có.

Để đảm bảo hiệu quả vận hành tối ưu, hãy luôn tuân thủ các tiêu chuẩn ASME/ANSI và lựa chọn đơn vị thi công có đội ngũ thợ hàn tay nghề cao. Đừng để một mối hàn nhỏ làm tê liệt cả một hệ thống lớn.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về flange welding!
