Tiêu Chuẩn Mặt Bích: Cẩm Nang Tra Cứu ANSI, DIN, JIS, BS Cho Kỹ Sư Công Trình

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đặt mua một lô mặt bích đắt tiền, nhưng đến khi lắp đặt thì lỗ bu-lông lại lệch nhau chỉ vài milimet? Hay nghiêm trọng hơn, hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ tại mối nối do chọn sai mức áp suất chịu tải? Thực tế, việc nhầm lẫn giữa các hệ mặt bích tiêu chuẩn như ANSI, DIN hay JIS là lỗi phổ biến nhất khiến các dự án piping bị chậm tiến độ và tiêu tốn hàng tỷ đồng chi phí khắc phục.

Mặt bích tiêu chuẩn không chỉ là những con số khô khan trên bản vẽ kỹ thuật. Đó là ngôn ngữ chung giúp các thiết bị từ khắp nơi trên thế giới có thể kết nối hoàn hảo với nhau. Hiểu rõ về các chuẩn này chính là yếu tố quyết định độ tương thích, tính an toàn và hiệu quả kinh tế cho mọi hệ thống đường ống công nghiệp.

Tiêu chuẩn mặt bích là gì? Kiến thức nền tảng về kết nối cơ khí

Định nghĩa chuyên ngành

Tiêu chuẩn mặt bích là một hệ thống các quy định kỹ thuật nghiêm ngặt về kích thước hình học và khả năng chịu lực của mặt bích. Các bộ tiêu chuẩn này quy định chi tiết về:

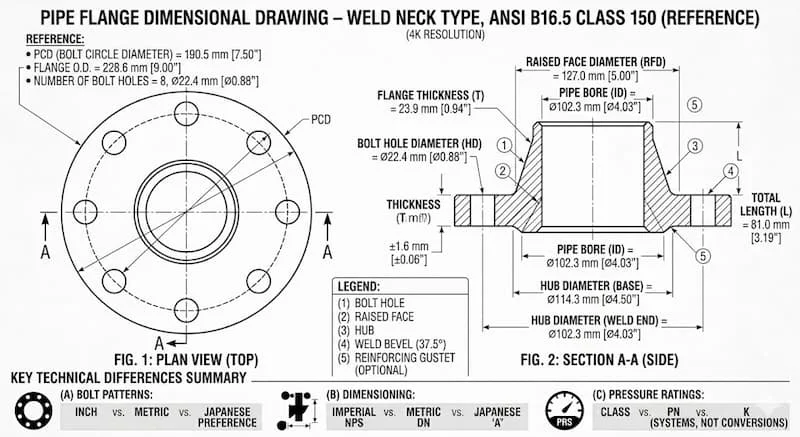

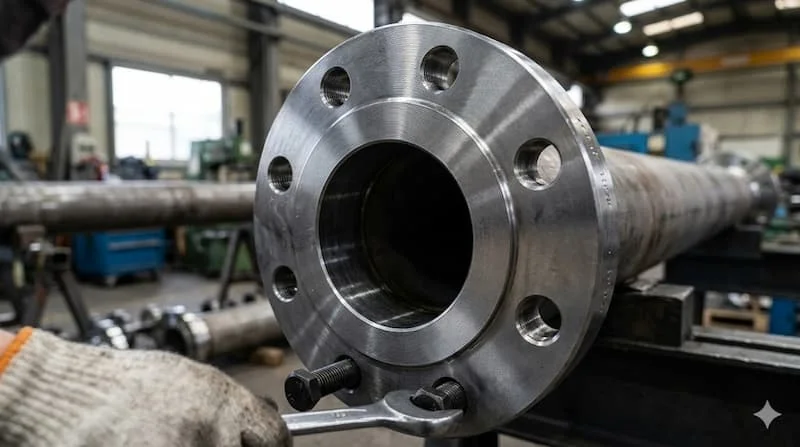

• Kích thước: Đường kính ngoài, độ dày, đường kính tâm lỗ bu-lông (flange PCD).

• Áp lực: Khả năng chịu tải danh định của mặt bích ở các dải nhiệt độ khác nhau.

• Cấu tạo: Số lượng lỗ bu-lông, kích thước lỗ và kiểu bề mặt tiếp xúc (RF, FF, RTJ).

Mục đích tối thượng của tiêu chuẩn hóa là đảm bảo hai mặt bích từ hai nhà sản xuất khác nhau, nếu cùng một tiêu chuẩn, chắc chắn sẽ lắp khớp hoàn toàn (interchangeable).

Nguyên lý tiêu chuẩn hóa trong hệ thống piping

Trong một nhà máy, hệ thống đường ống giống như các mạch máu, kết nối từ máy bơm, bồn chứa đến các van điều khiển. Để đảm bảo tính đồng bộ:

1. Lắp đặt nhanh: Không cần đo đạc thủ công tại hiện trường, chỉ cần dựa vào mã tiêu chuẩn.

2. Thay thế dễ dàng: Khi một linh kiện bị hỏng, bạn có thể mua linh kiện thay thế từ bất kỳ đâu miễn là đúng chuẩn.

3. An toàn tuyệt đối: Tránh tình trạng sai lệch kỹ thuật dẫn đến nứt vỡ mối nối khi chịu áp suất lớn.

Phân tích chuyên sâu: Các hệ mặt bích tiêu chuẩn phổ biến hiện nay

Hiện nay, thế giới công nghiệp vận hành dựa trên 4 hệ tiêu chuẩn chính, phản ánh lịch sử phát triển của các cường quốc công nghiệp:

1. Tiêu chuẩn ANSI / ASME (Mỹ)

Đây là tiêu chuẩn phổ biến nhất trong ngành dầu khí và năng lượng.

• Ký hiệu: Class (Ví dụ: Class 150, 300, 600, 900, 1500, 2500).

• Đặc điểm: Sử dụng đơn vị đo lường Inch.

• Phạm vi: Áp dụng rộng rãi tại khu vực Bắc Mỹ và các dự án dầu khí quốc tế do Mỹ đầu tư.

2. Tiêu chuẩn DIN (Đức / Châu Âu)

Đại diện cho kỹ thuật chính xác của người Đức, hiện đã được chuẩn hóa thành tiêu chuẩn EN (Châu Âu).

• Ký hiệu: PN (Pressure Nominal) như PN6, PN10, PN16, PN25, PN40.

• Đặc điểm: Sử dụng đơn vị đo lường Milimet (mm).

• Phạm vi: Phổ biến trong các nhà máy hóa chất, xử lý nước tại Việt Nam sử dụng thiết bị Châu Âu.

3. Tiêu chuẩn JIS (Nhật Bản)

Hệ tiêu chuẩn này cực kỳ phổ biến tại Việt Nam do các nhà thầu Nhật Bản và khối Đông Nam Á tin dùng.

• Ký hiệu: K (Ví dụ: 5K, 10K, 16K, 20K).

• Đặc điểm: Tính thực dụng cao, tối ưu cho các hệ thống công nghiệp nhẹ và trung bình.

4. Tiêu chuẩn BS (Anh)

Dù hiện nay đã dần được thay thế bởi tiêu chuẩn EN, nhưng tiêu chuẩn BS vẫn xuất hiện nhiều trong các hệ thống cũ hoặc các dự án đặc thù của Anh quốc.

• Ký hiệu: Table (Ví dụ: Table D, Table E).

Bảng so sánh nhanh các tiêu chuẩn mặt bích

Tại sao chúng ta không thể thay thế trực tiếp giữa các tiêu chuẩn?

Một sai lầm "chết người" là nghĩ rằng mặt bích cùng kích thước đường ống (ví dụ DN100) thì sẽ lắp được với nhau.

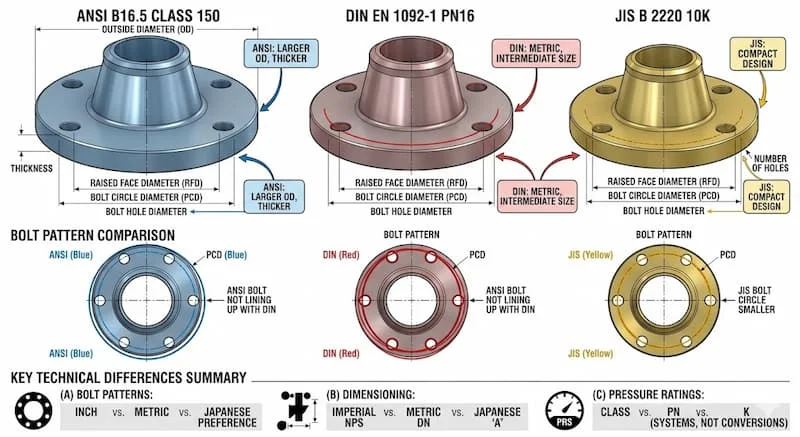

• Sai lệch PCD: Khoảng cách tâm lỗ (flange PCD) của ANSI Class 150 hoàn toàn khác với JIS 10K.

• Số lỗ bu-lông: Cùng một kích thước ống, chuẩn DIN có thể dùng 8 lỗ nhưng chuẩn JIS chỉ dùng 4 hoặc ngược lại.

• Độ dày: Khả năng chịu lực khác nhau dẫn đến độ dày tấm bích khác nhau, gây khó khăn cho việc siết bu-lông đồng bộ.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn cần đặc biệt quan tâm đến tiêu chuẩn?

Việc xác định mặt bích tiêu chuẩn không chỉ dành cho lúc mua hàng, mà cần được tính toán ngay từ:

1. Giai đoạn thiết kế (Piping Design): Chọn Class hay PN phải dựa trên áp suất vận hành và nhiệt độ dòng chảy.

2. Thay thế thiết bị cũ: Khi một chiếc bơm hiệu Grundfos (Đức) hỏng, bạn cần bích chuẩn DIN để kết nối, dù hệ thống ống của bạn có thể là chuẩn khác.

3. Mua vật tư: Đảm bảo bộ phận thu mua hiểu đúng sự khác biệt giữa các ký hiệu kỹ thuật.

Những sai lầm đắt giá trong thực tế

• Nhầm lẫn giữa PN và Class: Nhiều người coi PN16 tương đương Class 150. Về mặt áp lực có thể gần giống, nhưng kích thước hình học thì hoàn toàn khác nhau.

• Giả định "Cùng size là lắp được": Đây là nguyên nhân khiến hàng loạt mặt bích bị đem đi khoan lại lỗ bu-lông, làm yếu cấu trúc và mất an toàn.

• Trộn lẫn tiêu chuẩn: Sử dụng một đoạn ống chuẩn ANSI kết nối với van chuẩn DIN mà không có bích chuyển đổi (adaptor) dẫn đến rò rỉ không thể kiểm soát.

Hướng dẫn Checklist chọn mặt bích tiêu chuẩn đúng chuẩn

Để tránh lãng phí thời gian và tiền bạc, hãy thực hiện theo quy trình sau:

Cách chọn đúng 100%

1. Xác định hệ thống gốc: Kiểm tra các thiết bị hiện có (Bơm, Van) đang dùng chuẩn gì?

2. Kiểm tra thông số áp lực: Áp suất làm việc tối đa của bạn là bao nhiêu bar/psi?

3. Tra cứu bảng kích thước: Sử dụng catalog chính hãng để kiểm tra flange PCD và số lỗ bu-lông.

4. Kiểm tra độ dày: Đảm bảo độ dày bích phù hợp với độ dài của bu-lông hiện có.

Checklist kiểm tra khi lắp đặt

• Trước khi mua: Đã đối chiếu bản vẽ kỹ thuật với nhà cung cấp chưa? Có đúng mác thép yêu cầu không?

• Khi nhận hàng: Kiểm tra trực quan số lỗ bu-lông. Đo khoảng cách tâm lỗ (flange PCD) để xác nhận.

• Khi lắp đặt: Đảm bảo hai mặt bích đồng trục tuyệt đối trước khi siết bu-lông. Sử dụng gioăng (gasket) phù hợp với mặt bích tiêu chuẩn đó.

FAQ: Giải đáp thắc mắc về mặt bích tiêu chuẩn

1. Mặt bích ANSI và DIN có thể lắp chung được không?

Tuyệt đối không. Mặc dù đường kính trong có thể giống nhau, nhưng khoảng cách lỗ bu-lông và số lượng lỗ hoàn toàn khác nhau, bạn không thể xỏ bu-lông qua cả hai cùng lúc.

2. PN và Class khác biệt bản chất ở đâu?

PN là áp suất danh nghĩa theo hệ Mét (bar), thuộc tiêu chuẩn DIN/EN. Class là cấp áp suất theo hệ Inch (psi), thuộc tiêu chuẩn ANSI/ASME.

3. Làm sao để nhận biết tiêu chuẩn mặt bích khi không có nhãn mác?

Cách tốt nhất là đo đường kính ngoài mặt bích, số lỗ bu-lông và quan trọng nhất là đo khoảng cách tâm 2 lỗ bu-lông đối diện (flange PCD), sau đó đối chiếu với bảng tra tiêu chuẩn quốc tế.

4. Có thể dùng mặt bích tiêu chuẩn cao hơn cho hệ thống thấp hơn không?

Về mặt an toàn thì có thể (ví dụ dùng bích PN25 cho hệ thống PN16), nhưng điều này gây lãng phí chi phí vật tư và có thể gây khó khăn trong việc kết nối đồng bộ với các thiết bị khác.

Kết luận: Sự chính xác là cốt lõi của an toàn hệ thống

Trong ngành piping, mặt bích tiêu chuẩn chính là ranh giới giữa một hệ thống vận hành bền bỉ và một thảm họa kỹ thuật rò rỉ. Việc nắm vững các thông số về ANSI, DIN hay JIS không chỉ giúp bạn tránh được những sai lầm mua hàng đáng tiếc mà còn khẳng định sự chuyên nghiệp trong thiết kế và thi công.
