Mặt Bích Ống Nhựa PVC: Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Đường Ống

Vì Sao Hệ Thống Ống PVC Thường Bị Rò Rỉ Ở Điểm Kết Nối?

Trong quá trình vận hành các hệ thống cấp thoát nước, một tình huống thực tế thường khiến các kỹ sư đau đầu là hiện tượng rò rỉ tại các điểm giao cắt. Đối với kết nối ống PVC, sai lầm phổ biến nhất là sử dụng phương pháp nối keo cố định cho toàn bộ hệ thống. Khi đường ống xảy ra hiện tượng rung lắc do áp lực nước thay đổi đột ngột hoặc do tác động ngoại lực, các mối nối keo cứng nhắc rất dễ bị nứt hoặc hở.

Vấn đề trở nên nghiêm trọng hơn khi cần bảo trì hoặc thay thế thiết bị như máy bơm và van. Việc tháo rời một hệ thống dán keo hoàn toàn buộc kỹ thuật viên phải cắt bỏ đoạn ống, gây lãng phí và gián đoạn vận hành lâu dài. Chọn sai kiểu kết nối không chỉ gây thất thoát lưu chất mà còn làm giảm độ tin cậy của toàn bộ hạ tầng.

Để giải quyết triệt để bài toán này, mặt bích ống nhựa PVC nổi lên như một phụ kiện nhựa PVC thiết yếu. Đây là giải pháp tạo ra các điểm tháo lắp linh hoạt, giúp mặt bích nhựa trở thành cầu nối an toàn, dễ dàng bảo trì và chịu được sự rung lắc tốt hơn hẳn so với các phương pháp truyền thống.

Mặt Bích Ống Nhựa PVC Là Gì?

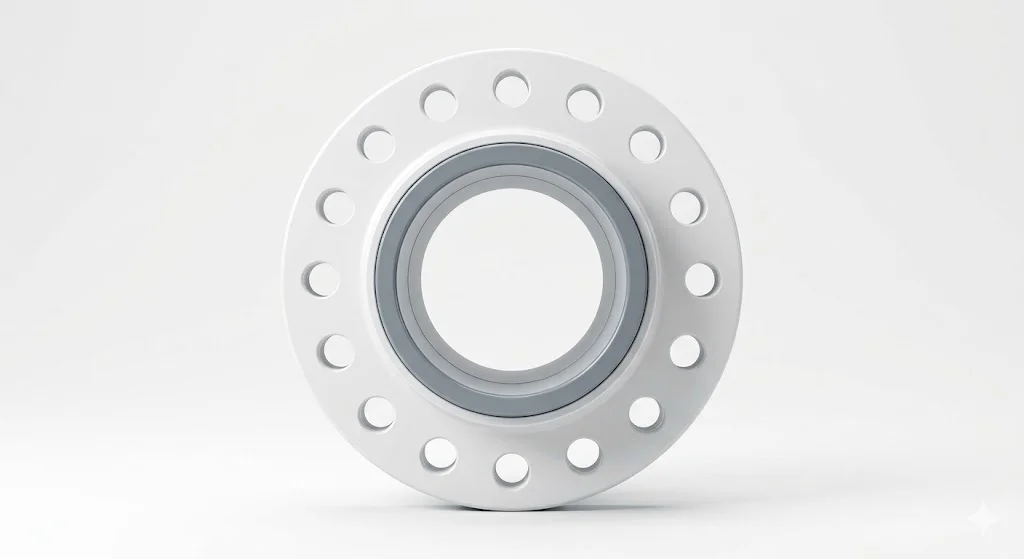

Mặt bích ống nhựa PVC là một loại phụ kiện có dạng hình tròn (hoặc vuông) dùng để kết nối các đoạn ống PVC với nhau hoặc kết nối ống với các thiết bị công nghiệp như van, máy bơm, và bồn chứa. Phụ kiện này tạo ra một liên kết tháo rời được bằng hệ thống bulong và gioăng làm kín, thay thế cho phương pháp dán keo cố định truyền thống.

Cấu tạo cơ bản của một bộ mặt bích bao gồm:

• Thân bích: Làm từ nhựa PVC, UPVC hoặc CPVC tùy theo môi trường sử dụng.

• Lỗ bulong: Các lỗ được khoan chuẩn xác quanh vành bích để xỏ bulong định vị.

• Gioăng làm kín (Gasket): Lớp đệm cao su hoặc EPDM đặt giữa hai mặt bích để ngăn rò rỉ.

• Họng bích: Phần kết nối trực tiếp với đường ống bằng phương pháp dán keo hoặc ren.

Nguyên lý hoạt động của mặt bích ống nhựa PVC dựa trên cơ chế ép cơ học. Khi siết chặt các hạt đai ốc, lực nén được truyền qua bulong sẽ ép hai mặt phẳng bích lại với nhau, nén chặt lớp gioăng ở giữa để tạo thành một rào cản kín khít tuyệt đối. Bản chất của kết nối này là sự linh hoạt: bạn có thể tháo lắp hệ thống chỉ bằng cờ lê mà không cần cắt ống, giúp quá trình vệ sinh và bảo trì định kỳ trở nên đơn giản hơn bao giờ hết.

Nguyên Lý Kết Nối Của Mặt Bích ống nhựa PVC Hoạt Động Ra Sao?

Cơ chế sealing (làm kín) của mặt bích nhựa phụ thuộc mật thiết vào sự đồng đều của lực siết bulong. Khi bulong được siết đúng kỹ thuật, lực nén đồng đều giúp bề mặt phẳng tiếp xúc của bích ép chặt vào gioăng cao su. Vai trò của gioăng ở đây cực kỳ quan trọng; nó đóng vai trò là vật liệu bù đắp các sai lệch siêu nhỏ trên bề mặt nhựa, đảm bảo lưu chất không thể thoát ra ngoài ngay cả dưới áp suất cao.

Nhiều người thắc mắc: Tại sao hệ thống áp lực cần dùng mặt bích thay vì nối ren?

1. Khả năng chịu lực: Kết nối ren trong nhựa thường dễ bị nứt chân ren khi áp lực nước tăng đột ngột (hiện tượng búa nước). Mặt bích phân bổ lực lên toàn bộ diện tích bề mặt, giảm thiểu ứng suất tập trung.

2. Tính ổn định: Nối keo tuy chắc nhưng không thể tháo rời. Mặt bích là sự giao thoa hoàn hảo giữa độ chắc chắn của mối nối và tính linh động của việc bảo trì. Khi máy bơm cần sửa chữa, bạn chỉ cần tháo bulong mặt bích thay vì phải phá hủy cấu trúc ống xung quanh.

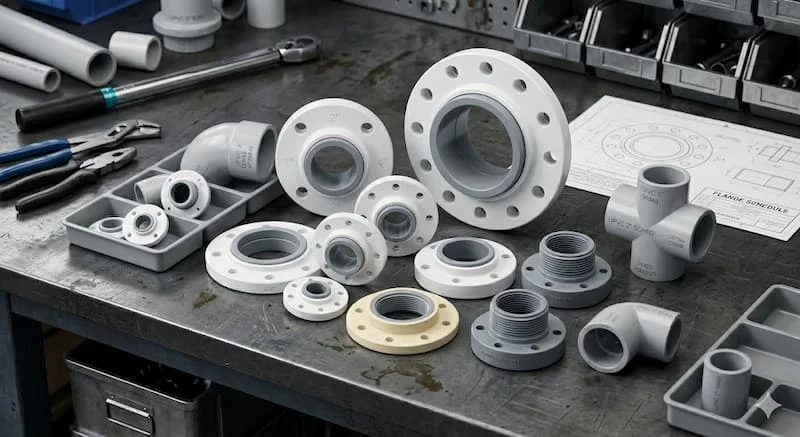

Các Loại Mặt Bích Ống Nhựa PVC Phổ Biến Hiện Nay

Hiện nay trên thị trường, tùy vào nhu cầu kỹ thuật mà người ta chia mặt bích thành các dòng sau:

Mặt bích PVC dán keo

Đây là loại phổ biến nhất với giá thành rẻ. Phần họng bích được thiết kế trơn để dán keo trực tiếp vào ống. Loại này phù hợp cho các hệ thống dân dụng và tưới tiêu nông nghiệp thông thường.

Mặt bích PVC ren

Họng bích được gia công ren trong, cho phép vặn trực tiếp vào các đoạn ống có ren ngoài. Ưu điểm là tháo lắp cực nhanh nhưng khả năng chịu áp thường thấp hơn loại dán keo.

Mặt bích rời PVC (Van Stone Flange)

Loại này gồm hai phần: một vành nhựa rời và một cổ bích (stub end) dán vào ống. Thiết kế này cực kỳ thông minh vì vành nhựa có thể xoay tự do, giúp việc căn chỉnh các lỗ bulong giữa hai mặt bích trở nên dễ dàng, không lo bị lệch tâm khi thi công.

Mặt bích UPVC và CPVC

• UPVC: Cứng hơn PVC thường, có khả năng kháng hóa chất và tia UV tốt, thường dùng trong xử lý nước thải.

• CPVC: Có khả năng chịu nhiệt cao (lên đến 90°C), chuyên dùng cho hệ thống nước nóng và hóa chất công nghiệp.

Bảng so sánh nhanh:

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Mặt Bích PVC

Để chọn mua đúng mặt bích, đặc biệt là các kích thước lớn như mặt bích dn100 pvc, bạn cần chú ý các thông số sau:

• Kích thước danh định (DN): Ví dụ DN100 tương ứng với ống phi 114mm.

• Áp lực làm việc (PN): PN6, PN10, PN16 tượng trưng cho áp suất bar tối đa mặt bích chịu được.

• Tiêu chuẩn kết nối: Đây là lỗi thường gặp nhất. Một mặt bích chuẩn JIS (Nhật) sẽ không bao giờ khớp lỗ bulong với chuẩn DIN (Đức) hay ANSI (Mỹ) dù cùng là DN100.

• Số lỗ bulong: Phụ thuộc vào kích thước và tiêu chuẩn (thường là 4, 8 hoặc 12 lỗ).

Insight ngành: Người dùng thường phải tốn công đổi trả hàng do "không đồng bộ tiêu chuẩn". Nếu van của bạn chuẩn JIS 10K, bạn bắt buộc phải mua mặt bích PVC chuẩn JIS 10K để các lỗ bulong trùng khớp với nhau.

So Sánh Mặt Bích PVC Và Mặt Bích Kim Loại

Giải thích: Mặt bích ống nhựa PVC là lựa chọn số 1 cho môi trường hóa chất và nước mặn nhờ đặc tính không bị oxy hóa. Tuy nhiên, ở các hệ thống hơi nóng hoặc áp lực siêu cao, mặt bích kim loại vẫn giữ vị trí độc tôn nhờ độ bền cơ học của vật liệu.

Vì Sao Hệ Thống Hiện Nay Chuyển Sang Dùng Mặt Bích PVC?

Xu hướng chuyển dịch từ kim loại sang nhựa trong các hệ thống xử lý nước và hóa chất nhẹ ngày càng rõ rệt vì:

1. Chống ăn mòn tuyệt đối: Không lo ngại vấn đề rỉ sét làm bẩn nguồn nước.

2. Thi công thần tốc: Trọng lượng nhẹ giúp giảm chi phí nhân công và máy móc cẩu kéo.

3. Tối ưu chi phí: Giá của một bộ mặt bích dn100 pvc chỉ bằng một phần nhỏ so với mặt bích Inox 316.

Đặc biệt, trong các nhà máy hóa chất nhẹ, hồ bơi và hệ thống tưới tiêu, mặt bích nhựa giúp kéo dài tuổi thọ hệ thống lên đến 20-30 năm mà không cần sơn phủ chống rỉ định kỳ.

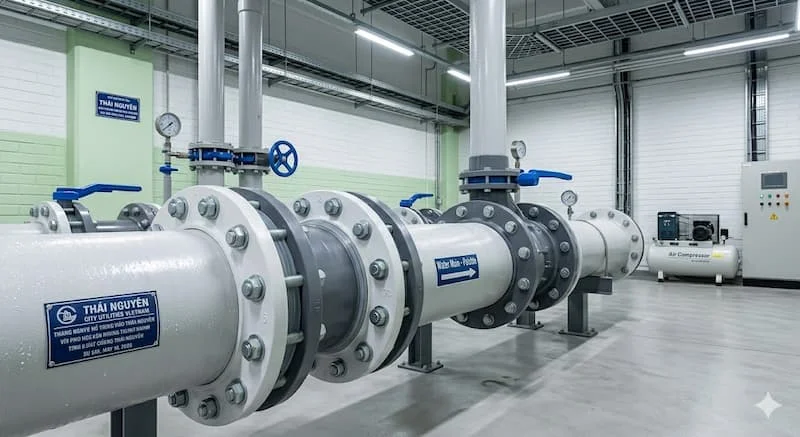

Ứng Dụng Thực Tế: Khi Nào Nên Sử Dụng Mặt Bích PVC?

Mặt bích PVC không được dùng bừa bãi mà thường tập trung vào các vị trí "chiến lược":

• Đường ống máy bơm: Nơi thường xuyên cần tháo máy để kiểm tra cánh bơm hoặc phớt.

• Kết nối với van: Các loại van bi, van bướm nhựa thường được thiết kế dạng mặt bích để dễ dàng thay thế khi van bị hỏng.

• Hệ thống xử lý nước thải: Nơi có chứa nồng độ axit hoặc kiềm nhẹ gây ăn mòn kim loại.

• Tưới tiêu nông nghiệp công nghệ cao: Sử dụng mặt bích giúp hệ thống đường ống chính có tính cơ động cao, dễ dàng mở rộng quy mô.

Những Sai Lầm Thường Gặp Khi Lắp Mặt Bích PVC

Lắp đặt không đúng cách có thể làm hỏng mặt bích ngay trước khi đưa vào vận hành:

• Siết bulong lệch lực: Siết quá chặt một bên khiến mặt bích bị vênh và nứt.

• Không dùng gioăng hoặc dùng gioăng quá cứng: Khiến bề mặt nhựa không thể kín khít.

• Chọn sai chuẩn bích: Ép các chuẩn khác nhau vào nhau gây ứng suất kéo làm vỡ vành bích.

• Dùng keo kém chất lượng: Mối nối giữa ống và mặt bích bị tuột khi áp lực tăng cao.

Hệ quả là tình trạng rò rỉ lưu chất, thậm chí là nứt vỡ mặt bích gây mất an toàn cho người vận hành.

Hướng Dẫn Chọn Và Lắp Đặt Mặt Bích PVC Đúng Kỹ Thuật

Checklist chọn mua:

1. Đo chính xác đường kính ngoài của ống đang dùng.

2. Xác định áp lực PN của hệ thống (thường PN10 là đủ cho dân dụng).

3. Kiểm tra tiêu chuẩn của thiết bị kết nối cùng (JIS, DIN hay ANSI).

4. Lựa chọn vật liệu (UPVC cho nước thải, CPVC cho nước nóng).

Quy trình lắp đặt:

• Bước 1: Vệ sinh sạch bề mặt tiếp xúc và họng bích.

• Bước 2: Căn chỉnh sao cho các lỗ bulong của hai mặt bích đồng tâm.

• Bước 3: Đặt gioăng cao su vào chính giữa.

• Bước 4: Xỏ bulong và siết đai ốc theo sơ đồ hình sao (siết đối xứng từng cặp một) để lực ép đều.

• Bước 5: Test áp lực tĩnh trước khi cho lưu chất chạy qua.

FAQ: Câu Hỏi Thường Gặp Về Mặt Bích Ống Nhựa PVC

1. Mặt bích PVC có chịu áp lực cao không?

Tùy thuộc vào PN. Thông thường mặt bích PVC chịu được 10-16 bar (PN10-PN16). Với áp lực cao hơn, cần cân nhắc sang dòng UPVC dày hoặc mặt bích thép bọc nhựa.

2. Mặt bích PVC và UPVC khác nhau gì?

UPVC (Unplasticized PVC) là nhựa PVC không thêm chất hóa dẻo. Nó cứng hơn, chịu lực và kháng hóa chất tốt hơn PVC thường.

3. Có thể dùng mặt bích PVC ngoài trời không?

Có, nhưng nhựa sẽ bị lão hóa bởi tia UV sau nhiều năm. Nên chọn dòng UPVC có phụ gia chống UV hoặc che chắn để tăng tuổi thọ.

4. Khi nào nên dùng mặt bích rời?

Khi bạn cần kết nối ống nhựa vào một vị trí cố định (như đầu máy bơm) mà không thể xoay ống để khớp lỗ bulong.

Kết Luận: Chọn Đúng Mặt Bích PVC Giúp Hệ Thống Bền Và Dễ Bảo Trì Hơn

Việc lựa chọn mặt bích ống nhựa PVC đúng tiêu chuẩn, đúng áp lực và lắp đặt đúng kỹ thuật không chỉ giúp loại bỏ tình trạng rò rỉ khó chịu mà còn tiết kiệm hàng chục giờ bảo trì cho hệ thống. Một kết nối thông minh là kết nối đảm bảo được cả sự vững chãi khi vận hành và sự linh hoạt khi sửa chữa.

Nếu bạn đang xây dựng hệ thống đường ống công nghiệp hoặc dân dụng, hãy ưu tiên các dòng mặt bích nhựa chất lượng cao để tăng tuổi thọ hạ tầng và giảm thiểu rủi ro vận hành.
