Flange RF 150: Giải Pháp Sealing Hiệu Quả Cho Hệ Thống Đường Ống Công Nghiệp

Vì Sao RF Flange Class 150 Được Dùng Rộng Rãi Trong Công Nghiệp?

Trong kỹ thuật vận hành hệ thống đường ống, rò rỉ tại điểm kết nối luôn là một thách thức lớn. Thực tế cho thấy, nhiều hệ thống gặp tình trạng gasket bị thổi bay hoặc rò rỉ li ti ngay khi áp lực dòng chảy bắt đầu tăng nhẹ. Nguyên nhân thường gặp là do sử dụng mặt bích phẳng (FF) trong những điều kiện yêu cầu độ kín khít cao hơn, nơi mà lực ép không được tập trung đúng mức để làm biến dạng gioăng làm kín.

Việc chọn sai kiểu bề mặt mặt bích (flange face) hoặc không tương thích với pressure class flange không chỉ gây lãng phí vật tư do phải sửa chữa nhiều lần mà còn làm giảm tuổi thọ nghiêm trọng của toàn bộ hệ thống piping. Để giải quyết triệt để vấn đề này, mặt bích RF 150 đã trở thành tiêu chuẩn "quốc dân" trong công nghiệp. Nhờ sự cân bằng hoàn hảo giữa khả năng sealing (làm kín) vượt trội và chi phí đầu tư hợp lý, loại raised face flange này đảm bảo an toàn vận hành cho đa dạng các môi trường lưu chất từ nước, khí nén cho đến hóa chất nhẹ.

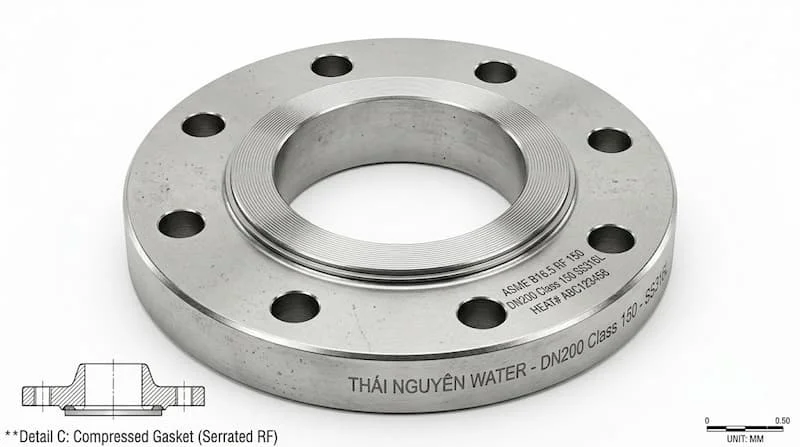

Flange RF 150 Là Gì?

Flange RF 150 là loại mặt bích có bề mặt làm kín nhô cao (Raised Face) được thiết kế theo cấp áp suất Class 150 dựa trên tiêu chuẩn ANSI/ASME B16.5 của Hoa Kỳ. Đặc điểm nhận dạng cốt lõi của loại mặt bích này là phần diện tích xung quanh lỗ ống được gia công nhô cao hơn so với phần vành chứa lỗ bulong, giúp tập trung lực ép lên gioăng (gasket) một cách tối đa, từ đó tạo ra độ kín khít bền vững trong quá trình vận hành.

Cấu tạo cơ bản của một thiết bị mặt bích RF 150 bao gồm:

• Flange body: Thân mặt bích được đúc hoặc rèn từ thép carbon, inox hoặc thép hợp kim.

• Raised face: Bề mặt nhô cao (thường là 0.06 inch đối với Class 150) để đặt gioăng.

• Bolt holes: Hệ thống lỗ bulong được khoan chính xác theo tiêu chuẩn Class 150.

• Gasket area: Khu vực tiếp xúc trực tiếp giữa bề mặt RF và gioăng để tạo sealing.

Nguyên Lý Sealing Của Raised Face Flange

Nguyên lý làm kín của RF flange dựa trên việc tối ưu hóa áp lực tiếp xúc. Khi chúng ta siết bulong, toàn bộ lực torque từ đai ốc không phân bổ trên toàn bộ bề mặt mặt bích mà chỉ tập trung vào phần diện tích nhô cao (Raised Face). Việc giảm diện tích bề mặt tiếp xúc này khiến áp lực ($P = F/A$) tác động lên gioăng tăng lên đáng kể, buộc gioăng phải điền đầy vào các rãnh răng cưa siêu nhỏ trên bề mặt bích.

Khác với mặt bích phẳng (FF), nơi lực siết bị phân tán rộng, raised face flange cho phép sử dụng nhiều loại gioăng công nghiệp đa dạng như gioăng nén (non-asbestos), gioăng kim loại xoắn (spiral wound gasket) hoặc gioăng cao su. Một yếu tố kỹ thuật chuyên sâu cần lưu ý là surface finish (độ bóng bề mặt) của phần RF. Thường bề mặt này được gia công các đường gân đồng tâm (serrated finish) để tăng khả năng "cắn" vào gioăng, ngăn chặn hiện tượng trượt gioăng khi áp suất đường ống biến thiên.

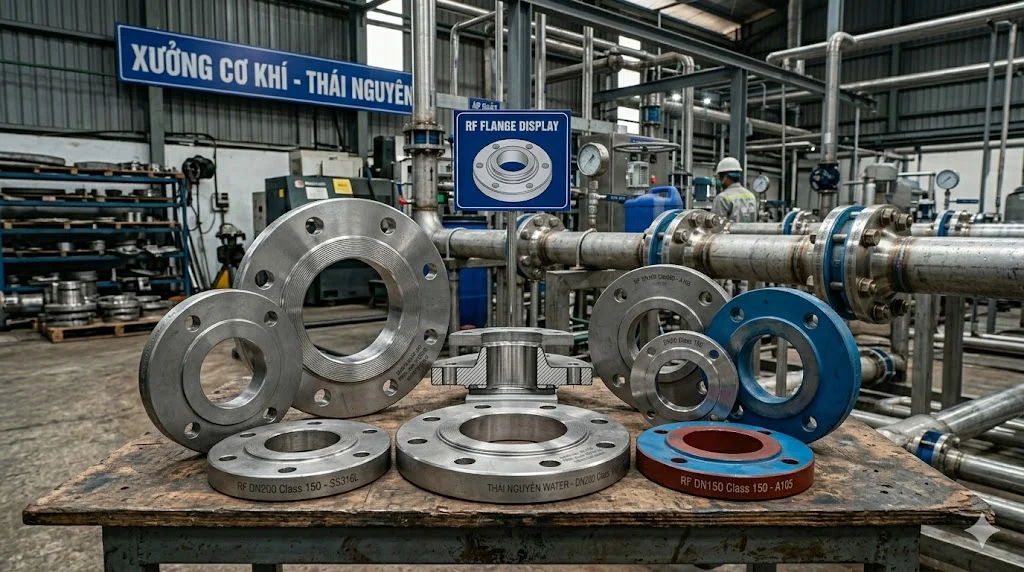

Các Loại mặt bích RF 150 Phổ Biến

Tùy vào phương thức kết nối với ống và yêu cầu kỹ thuật, mặt bích RF 150 được chia thành các dòng chính:

Thông Số Kỹ Thuật Quan Trọng Của flange RF 150

Việc nắm vững thông số kỹ thuật giúp tránh được những sai sót chết người khi đặt hàng và thi công. Các thông số chính theo tiêu chuẩn ASME B16.5 bao gồm:

• NPS (Nominal Pipe Size): Kích thước ống danh định (ví dụ: 1", 2", 4"...).

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• Bolt Circle: Đường kính vòng tròn tâm các lỗ bulong.

• Raised Face Height: Chiều cao phần nhô (mặc định là 1.6mm cho Class 150).

• Pressure Rating: Khả năng chịu áp thực tế.

Lưu ý chuyên sâu: Một sai lầm phổ biến là hiểu nhầm Class 150 luôn chịu được 150 PSI. Thực tế, áp suất làm việc tối đa của mặt bích thay đổi theo nhiệt độ và vật liệu. Ví dụ, một mặt bích thép carbon Class 150 có thể chịu được áp suất hơn 285 PSI ở nhiệt độ thường, nhưng khi nhiệt độ tăng lên 400°C, khả năng chịu áp có thể giảm xuống dưới 100 PSI.

So Sánh RF, FF Và RTJ Flange

Để hiểu tại sao RF lại phổ biến nhất, hãy nhìn vào bảng so sánh dưới đây:

Phân tích: RF là "điểm ngọt" về kỹ thuật cho hầu hết các ứng dụng. RTJ chỉ cần thiết cho các hệ thống siêu cao áp như dầu khí offshore, trong khi FF thường chỉ dùng cho các thiết bị bằng gang giòn để tránh gãy mặt bích khi siết bulong.

Vật Liệu mặt bích RF 150 Phổ Biến

• Carbon Steel RF Flange (A105): Là loại vật liệu phổ thông nhất, chịu lực tốt, giá thành rẻ, dùng nhiều trong hệ thống nước thải, dầu khí trung bình.

• Stainless Steel RF Flange (A182 F304/F316):

  • Inox 304: Phổ biến cho thực phẩm và nước sạch.

  • Inox 316: Khuyên dùng cho môi trường axit, nước biển hoặc hóa chất có tính ăn mòn cao.

• Alloy Steel RF Flange: Dùng cho các ứng dụng đặc thù yêu cầu khả năng chịu nhiệt độ cực cao hoặc cực thấp mà thép thường không đáp ứng được.

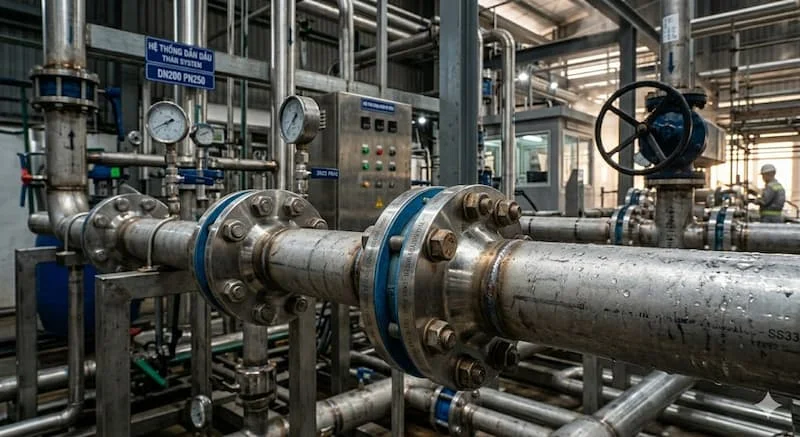

Flange RF 150 Được Dùng Trong Những Hệ Thống Nào?

Do đặc tính linh hoạt, flange rf 150 hiện diện trong hầu hết các nhà máy:

• Hệ thống HVAC & Chiller: Kết nối đường ống nước lạnh trung tâm.

• Đường ống hơi (Steam Line): Sử dụng loại Weld Neck RF để chịu giãn nở nhiệt.

• Công nghiệp thực phẩm & Dược phẩm: Sử dụng mặt bích inox 304/316 để đảm bảo vệ sinh.

• Xử lý nước: Kết nối van cổng, van bướm và các thiết bị đo lường trong nhà máy nước.

Ví dụ thực tế: Trong một hệ thống PCCC tiêu chuẩn ANSI, các kết nối van báo động (Alarm Valve) và máy bơm chữa cháy thường xuyên sử dụng Class 150 flange bề mặt RF để đảm bảo không rò rỉ khi áp suất bơm tăng đột ngột.

Sai Lầm Thường Gặp Khi Chọn RF Flange 150

1. Nhầm lẫn Class 150 với PN16: Đây là lỗi kinh điển. Tiêu chuẩn ANSI (Class) và DIN (PN) có kích thước lỗ bulong khác nhau, dẫn đến việc không thể lắp ghép dù cùng kích thước đường kính.

2. Dùng sai Gasket: Sử dụng gioăng cao su mỏng cho mặt bích RF trong hệ thống hơi nóng sẽ khiến gioăng bị nướng chín và gây leak sau thời gian ngắn.

3. Siết Torque không đều: Siết chặt một bên rồi mới siết bên đối diện làm vênh mặt bích, gây hỏng gioăng ngay khi vừa vận hành.

4. Bỏ qua giới hạn nhiệt độ: Không tính toán lại áp suất làm việc khi lưu chất có nhiệt độ cao, dẫn đến nứt hoặc cong vênh mặt bích.

Cách Chọn Flange RF 150 Phù Hợp

Để tối ưu hóa hệ thống, hãy tuân thủ checklist sau:

• Lưu chất là gì? Nước (Inox 304/Thép mạ kẽm), Hóa chất (Inox 316), Hơi (Thép rèn A105).

• Thông số vận hành: Áp suất đỉnh và nhiệt độ làm việc thực tế (Check bảng Pressure-Temperature Rating của ASME B16.5).

• Kiểu kết nối: Nếu cần độ bền mỏi cao hãy chọn Weld Neck, nếu cần thi công nhanh hãy chọn Slip On.

• Gasket đi kèm: Chọn Spiral Wound Gasket cho các ứng dụng quan trọng để đảm bảo độ kín tối đa cho bề mặt RF.

Hướng Dẫn Lắp Đặt RF Flange Đúng Kỹ Thuật

1. Vệ sinh: Làm sạch bề mặt Raised Face, đảm bảo không có vết xước sâu hoặc bụi bẩn bám trên các rãnh serrated.

2. Canh tâm: Đặt gioăng chính xác vào giữa hai bề mặt RF. Với RF flange, gioăng thường chỉ nằm gọn trong lòng các lỗ bulong (Ring Type Gasket).

3. Siết bulong hình sao: Siết theo thứ tự đối xứng (12h - 6h - 3h - 9h) để lực ép dàn đều lên bề mặt raised face.

4. Kiểm tra lực: Sử dụng cờ lê lực để đảm bảo tất cả các bulong đạt giá trị torque thiết kế.

5. Thử áp: Tiến hành Hydrotest để xác nhận độ kín trước khi bàn giao hệ thống.

FAQ: Câu Hỏi Thường Gặp

1. Class 150 chịu được áp lực tối đa bao nhiêu bar?

Ở nhiệt độ môi trường, thép carbon Class 150 chịu được khoảng 19.6 bar (285 PSI). Tuy nhiên, khi nhiệt độ tăng, khả năng chịu áp sẽ giảm xuống.

2. Tại sao gọi là Raised Face?

Vì phần diện tích làm kín xung quanh lòng ống được gia công nhô cao hơn phần còn lại của mặt bích khoảng 1.6mm (đối với Class 150 và 300).

3. Có thể kết nối RF flange với FF flange không?

Kỹ thuật này không được khuyến khích vì khi siết bulong, phần RF nhô cao có thể làm gãy mặt bích FF (thường bằng gang). Nếu bắt buộc, hãy mài phẳng phần RF hoặc sử dụng gioăng đặc biệt.

Kết Luận: Flange RF 150 – Giải Pháp Sealing Phổ Biến Trong Công Nghiệp

Tổng kết lại, flange RF 150 chính là "chìa khóa" cho những hệ thống đường ống an toàn và hiệu quả. Khả năng tập trung lực ép tại bề mặt nhô cao giúp loại bỏ hầu hết các nguy cơ rò rỉ thường gặp ở các loại mặt bích phẳng thông thường. Việc hiểu rõ về sự biến thiên của áp suất theo nhiệt độ và lựa chọn đúng vật liệu sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và bảo trì.
