Ring Type Joint Flange: Giải Pháp Sealing Tối Ưu Cho Hệ Thống Áp Lực Cực Cao

Vì Sao Hệ Thống Áp Lực Cao Cần RTJ Flange?

Trong ngành công nghiệp dầu khí và năng lượng, việc đối mặt với các đường ống vận hành dưới áp suất hàng nghìn PSI là điều bình thường. Tuy nhiên, một tình huống thực tế đáng lo ngại thường xuyên xảy ra: các kết nối mặt bích thông thường bắt đầu rò rỉ khi áp suất hoặc nhiệt độ tăng đột ngột. Các loại gioăng (gasket) mềm như cao su hay không amiăng đơn giản là không đủ khả năng duy trì độ kín (sealing) dưới tải trọng cực lớn, dẫn đến nguy cơ cháy nổ và ô nhiễm môi trường.

Vấn đề cốt lõi nằm ở chỗ các loại mặt bích tiêu chuẩn như RF hay FF không được thiết kế để chịu đựng sự giãn nở nhiệt mạnh mẽ và áp lực xé toạc lớp đệm. Đây chính là lúc Ring Type Joint Flange (RTJ Flange) khẳng định vai trò của mình. Được thiết kế chuyên biệt cho những môi trường khắc nghiệt nhất, high pressure flange này không chỉ là một phụ kiện kết nối, mà là một lá chắn an toàn cho toàn bộ hệ thống. Với khả năng tạo ra sự tiếp xúc kim loại-với-kim loại, ring joint flange đảm bảo độ kín tuyệt đối ngay cả khi các phương pháp truyền thống thất bại.

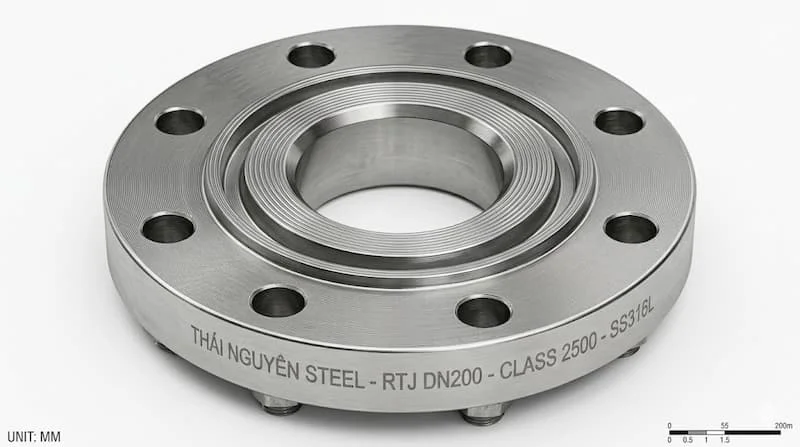

Ring Type Joint Flange Là Gì?

Ring Type Joint Flange (mặt bích khớp nối kiểu vòng) là loại mặt bích đặc biệt được thiết kế với một rãnh (groove) chính xác trên bề mặt làm kín. Thay vì dùng gioăng phẳng, nó sử dụng một vòng đệm bằng kim loại (Metal Ring Gasket) đặt vào rãnh này. Khi siết bulong, vòng kim loại bị nén và biến dạng trong rãnh, tạo ra một kết nối kín khít giữa hai mặt bích dựa trên nguyên lý tiếp xúc kim loại-với-kim loại bền vững.

Cấu tạo cơ bản của một bộ kết nối RTJ bao gồm:

• Flange body (Thân bích): Được gia công từ thép hợp kim hoặc inox có độ bền cao.

• Groove (Rãnh): Được phay chính xác theo tiêu chuẩn ASME B16.5 hoặc API 6A.

• Ring gasket (Vòng đệm): Có dạng Oval hoặc Octagonal, làm từ vật liệu mềm hơn thân bích.

• Bulong/Đai ốc: Thường là loại Stud Bolt có cường độ cao để tạo lực siết đủ lớn.

Nguyên Lý Sealing Của RTJ Flange

Nguyên lý làm kín của RTJ flange khác biệt hoàn toàn so với các loại mặt bích thông thường. Thay vì nén một vật liệu đàn hồi để lấp đầy các khe hở, RTJ sử dụng lực siết bulong cực lớn để ép vòng đệm kim loại vào rãnh groove. Dưới tải trọng này, bề mặt vòng đệm sẽ bị biến dạng dẻo (plastic deformation), bám chặt vào các vách rãnh được gia công tinh xảo.

Cơ chế này tạo ra một "sealing line contact" (đường tiếp xúc làm kín) vô cùng hẹp nhưng áp lực tại đường tiếp xúc này lại cực lớn. Nhờ đó, nó có thể chặn đứng sự rò rỉ của các lưu chất ở trạng thái khí hoặc lỏng dưới áp suất cao. Sở dĩ RTJ sealing tốt hơn các loại gasket mềm là vì kim loại không bị "thổi bay" (blowout) và có hệ số giãn nở nhiệt tương đồng với thân bích, giúp duy trì độ kín trong môi trường nhiệt độ biến thiên liên tục.

Thông thường, RTJ được chỉ định bắt buộc cho các hệ thống từ Class 600 trở lên. Ở các cấp áp suất này, lực kéo của bulong (bolt load) và mô-men xoắn (torque) phải được tính toán cực kỳ chính xác để đảm bảo vòng đệm biến dạng đúng mức, tạo ra rào cản vật lý không thể xuyên thủng.

Các Loại Ring Type Joint Flange Phổ Biến

Tùy vào phương thức kết nối với đường ống, ring type joint flange được chia thành nhiều loại khác nhau:

Trong đó, Weld Neck RTJ là loại phổ biến nhất trong ngành dầu khí nhờ cổ bích dài giúp chuyển tiếp ứng suất từ mặt bích sang đường ống một cách mượt mà, hạn chế tối đa hiện tượng nứt gãy mối hàn dưới áp lực rung lắc.

Các Loại RTJ Ring Gasket

Vòng đệm là linh hồn của hệ thống RTJ. Việc chọn sai kiểu vòng ring có thể dẫn đến thất bại hoàn toàn trong việc làm kín:

1. Oval Ring: Thiết kế truyền thống với tiết diện hình elip. Loại này tạo ra sự tiếp xúc ban đầu tốt nhưng độ ổn định kém hơn loại bát giác.

2. Octagonal Ring (Bát giác): Có tiết diện 8 cạnh, tạo ra diện tích tiếp xúc lớn hơn và độ kín ổn định hơn. Đây là loại được các chuyên gia khuyên dùng cho các hệ thống hiện đại.

3. RX Ring: Được thiết kế để tự làm kín bằng áp suất (pressure-energized). Áp suất lưu chất càng cao càng ép chặt vòng ring vào rãnh.

4. BX Ring: Chỉ dùng cho các hệ thống API có áp suất cực cao (lên đến 20,000 psi). BX ring có đường rãnh bù áp giúp cân bằng lực khi lắp đặt.

So sánh nhanh:

• Octagonal hiệu quả hơn Oval vì các bề mặt phẳng của nó khớp chính xác hơn với góc vát của rãnh groove, tạo ra lực ép đồng đều.

• BX ring là bắt buộc cho các hệ thống khai thác dầu khí sâu dưới lòng đất, nơi áp suất vượt xa khả năng của các dòng tiêu chuẩn ASME.

Thông Số Kỹ Thuật Quan Trọng Của RTJ Flange

Để đảm bảo khả năng tương thích tuyệt đối, việc kiểm tra các thông số kỹ thuật là quy trình bắt buộc:

• NPS/DN & Pressure Class: Từ Class 150 đến 2500 (ASME) hoặc lên tới 10,000/20,000 PSI (API).

• Groove Dimension (Kích thước rãnh): Mỗi số hiệu rãnh (R number) tương ứng với một loại vòng đệm cụ thể. Sai lệch chỉ vài micron cũng có thể gây mất sealing.

• Facing Type: Thường là rãnh phẳng đáy hoặc rãnh đáy tròn tùy theo tiêu chuẩn gia công.

• Material: Thân bích thường là thép carbon A105, thép hợp kim A182 F11/F22, hoặc inox 316. Lưu ý: Vật liệu của vòng ring luôn phải mềm hơn vật liệu mặt bích để nó có thể biến dạng trước khi làm hỏng rãnh bích.

Yêu cầu về machining (gia công) của RTJ là cực kỳ cao. Bề mặt rãnh phải đạt độ bóng rất cao (thường là 63 micro-inch hoặc tốt hơn) để đảm bảo không có bất kỳ đường rò rỉ li ti nào giữa kim loại và kim loại.

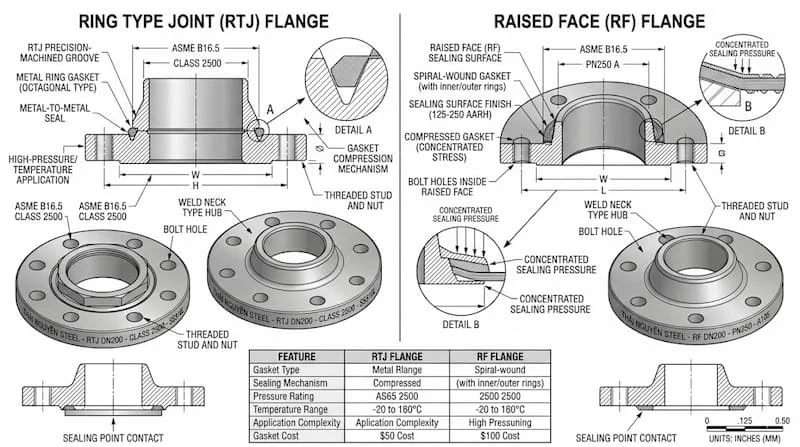

So Sánh RTJ Flange Và RF/FF Flange

Phân tích: RTJ đắt hơn do quy trình gia công rãnh phức tạp và chi phí vòng đệm kim loại. Tuy nhiên, khi đối mặt với áp suất cao, việc dùng RF có thể dẫn đến hỏng hóc hệ thống, gây thiệt hại kinh tế gấp nhiều lần chi phí đầu tư RTJ ban đầu. FF tuyệt đối không phù hợp cho áp suất cao vì lực siết bulong dễ làm gãy tai bích.

Ring Type Joint Flange Được Dùng Trong Những Ngành Nào?

RTJ Flange là "người gác đền" trong các lĩnh vực công nghiệp nặng:

• Dầu khí Offshore: Kết nối các đường ống dưới đáy biển và trên giàn khoan, nơi áp suất cực cao và môi trường ăn mòn muối biển.

• Nhà máy lọc dầu (Refinery): Các tháp chưng cất và hệ thống cracking nhiệt độ cao.

• Hơi nước áp lực cao (High Pressure Steam): Trong các nhà máy nhiệt điện, nơi hơi nước siêu cao áp có thể cắt đứt các loại gioăng mềm.

• Hệ thống LNG: Vận chuyển khí thiên nhiên hóa lỏng ở nhiệt độ âm sâu và áp suất ổn định.

Ví dụ thực tế: Trong các hệ thống Wellhead (đầu giếng), các kết nối theo tiêu chuẩn API 6A sử dụng ring type joint flange là tiêu chuẩn an toàn bắt buộc để ngăn chặn hiện tượng "Blowout" (phun trào) dầu khí.

Sai Lầm Thường Gặp Khi Dùng RTJ Flange

Dưới đây là những lỗi kỹ thuật có thể gây hậu quả thảm khốc:

1. Tái sử dụng ring gasket cũ: Đây là sai lầm phổ biến nhất. Vòng đệm kim loại đã biến dạng dẻo một lần sẽ không bao giờ đạt được độ kín ban đầu khi lắp lại. Nguyên tắc: Luôn thay mới vòng đệm.

2. Groove bị xước: Chỉ cần một vết xước nhỏ trong rãnh groove cũng tạo ra "con đường" cho áp suất thoát ra.

3. Dùng vật liệu vòng đệm quá cứng: Nếu vòng đệm cứng hơn thân bích, nó sẽ làm hỏng rãnh groove thay vì biến dạng để làm kín.

4. Siết lực (Torque) không đúng: Siết quá lỏng gây rò rỉ, siết quá chặt làm hỏng vĩnh viễn rãnh bích.

Hậu quả của những sai lầm này nhẹ là gây rò rỉ lãng phí lưu chất, nặng là gây nổ đường ống (blowout) cực kỳ nguy hiểm.

Hướng Dẫn Lắp Đặt RTJ Flange Đúng Kỹ Thuật

Quy trình lắp đặt chuẩn chuyên gia:

1. Kiểm tra Groove: Dùng kính lúp hoặc dụng cụ đo chuyên dụng để đảm bảo rãnh không có vết xước, rỉ sét hay bụi bẩn.

2. Làm sạch: Vệ sinh bề mặt bằng dung dịch tẩy rửa không ăn mòn.

3. Đặt Ring Gasket: Đảm bảo vòng ring khô ráo, đặt cân đối vào rãnh. Tuyệt đối không dùng mỡ bò dày để bôi trơn vì sẽ cản trở sự tiếp xúc kim loại.

4. Siết Torque theo trình tự: Sử dụng sơ đồ hình sao (Star pattern). Siết dần dần theo các bước 30%, 60% và 100% lực quy định.

5. Hydrotest: Thử áp bằng nước để xác nhận độ kín trước khi đưa hệ thống vào vận hành chính thức.

FAQ: Câu Hỏi Thường Gặp

1. RTJ flange là gì?

RTJ là loại mặt bích có rãnh vòng để sử dụng với vòng đệm kim loại, chuyên dùng cho áp suất cao.

2. RTJ khác RF flange như thế nào?

RTJ làm kín bằng vòng kim loại trong rãnh, RF làm kín bằng gioăng phẳng trên bề mặt gờ nổi. RTJ chịu áp cao hơn nhiều so với RF.

3. Có thể dùng RTJ cho hệ thống nước thông thường không?

Có thể, nhưng cực kỳ lãng phí. RTJ đắt và lắp đặt phức tạp hơn mức cần thiết cho hệ thống nước dân dụng.

4. Khi nào nên dùng BX ring gasket?

Chỉ dùng BX ring khi bạn sử dụng mặt bích tiêu chuẩn API 6A cho các hệ thống siêu cao áp (Class 2000 psi trở lên).

Kết Luận: Giải Pháp Sealing Cho Áp Lực Cực Cao

Ring Type Joint Flange chính là giải pháp cuối cùng và tin cậy nhất cho các bài toán về áp lực và nhiệt độ trong công nghiệp nặng. Với cấu tạo cơ khí chính xác và nguyên lý làm kín kim loại-với-kim loại vượt trội, nó đảm bảo sự an toàn tuyệt đối cho những hệ thống vận hành khắc nghiệt nhất.

Tuy nhiên, hiệu quả của ring type joint flange phụ thuộc hoàn toàn vào độ chính xác khi gia công rãnh và kỹ thuật lắp đặt. Đừng để một vết xước nhỏ hay một vòng đệm cũ làm hỏng cả một hệ thống hàng tỷ đồng. Hãy đầu tư vào chất lượng để đổi lấy sự an tâm tuyệt đối.
