Mặt Bích DN25: Hướng Dẫn Kỹ Thuật Và Cách Lựa Chọn Chống Rò Rỉ Tuyệt Đối

Vì Sao Chọn Sai flange DN25 Có Thể Gây Rò Rỉ Đường Ống?

Trong kỹ thuật thi công đường ống, một sai lầm phổ biến là chỉ quan tâm đến kích thước danh nghĩa mà bỏ qua các tiêu chuẩn kỹ thuật đi kèm. Thực tế, nhiều hệ thống đường ống flange DN25 gặp tình trạng rò rỉ ngay tại vị trí kết nối chỉ sau vài giờ test áp. Nguyên nhân thường gặp nhất là sự không đồng nhất giữa tiêu chuẩn lỗ bulong, khiến kỹ thuật viên không thể lắp đặt hoặc cố tình siết lệch tâm gây hở gioăng.

Nghiêm trọng hơn, việc chọn sai áp lực PN (ví dụ dùng mặt bích mỏng cho hệ thống áp cao) sẽ làm cong vênh flange DN25, dẫn đến hỏng bề mặt làm kín vĩnh viễn. Dù là một phụ kiện có kích thước nhỏ, nhưng nếu không được lựa chọn kỹ lưỡng dựa trên vật liệu như mặt bích inox DN25 hay thép carbon, nó có thể trở thành "điểm yếu" chí mạng làm gián đoạn toàn bộ dây chuyền sản xuất. Việc hiểu rõ về bích DN25 không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm chi phí bảo trì dài hạn.

Mặt Bích DN25 Là Gì?

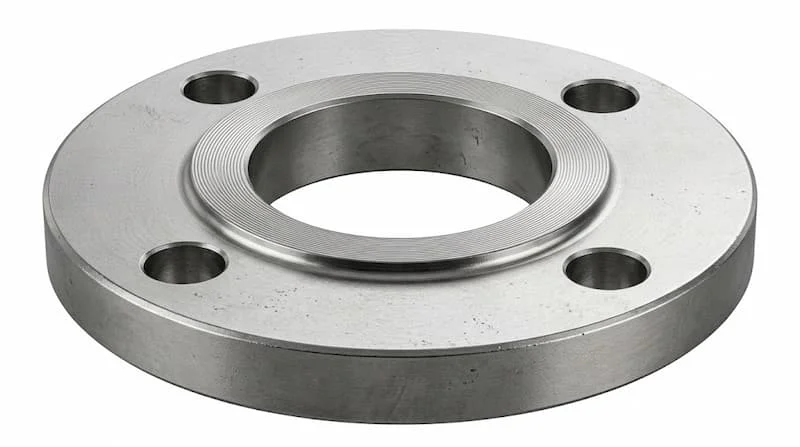

Mặt bích DN25 là phụ kiện cơ khí có hình dạng đĩa tròn hoặc vuông, được sử dụng để kết nối các đoạn đường ống, van, máy bơm và các thiết bị phụ trợ khác có kích thước danh nghĩa là DN25 (tương đương 1 inch hoặc phi 34mm). Cấu tạo cơ bản của mặt bích bao gồm thân bích, các lỗ chạy quanh chu vi để bắt bulong và bề mặt làm kín (sealing face) – nơi tiếp xúc trực tiếp với gioăng đệm để ngăn chặn lưu chất rò rỉ ra ngoài.

Chức năng chính của kết nối mặt bích là tạo ra một liên kết vừa chắc chắn, vừa có tính linh động cao. So với phương pháp hàn trực tiếp, sử dụng mặt bích cho phép kỹ thuật viên dễ dàng tháo rời các bộ phận để vệ sinh, kiểm tra hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

Nguyên Lý Kết Nối Của Flange DN25

Nguyên lý làm kín của flange DN25 dựa trên lực nén của bulong tác động lên gioăng (gasket). Khi chúng ta siết bulong, lực này được truyền qua thân mặt bích và tập trung vào bề mặt làm kín, nén chặt lớp gioăng nằm giữa hai mặt bích đối diện. Lớp gioăng này sẽ biến dạng nhẹ để lấp đầy các vết xước hoặc khe hở li ti, tạo ra một rào cản ngăn lưu chất thoát ra.

Điểm mấu chốt trong kỹ thuật lắp đặt là momen siết (torque) và sự phân bổ lực. Nếu lực siết không đều hoặc mặt bích bị lệch tâm, áp lực nén lên gioăng sẽ không đồng nhất, dẫn đến hiện tượng rò rỉ ở những điểm có lực nén thấp. Đây là lý do tại sao việc tháo lắp mặt bích luôn yêu cầu kỹ năng canh chỉnh chính xác hơn là chỉ dùng sức mạnh cơ bắp.

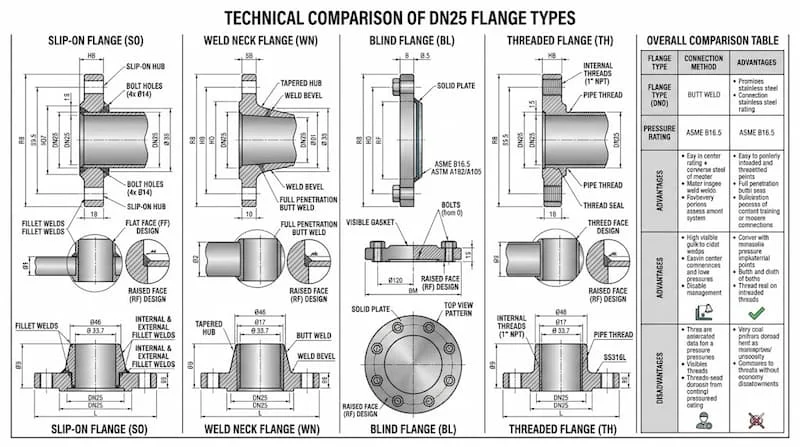

Các Loại flange DN25 Phổ Biến

Tùy vào yêu cầu về áp suất và phương pháp lắp đặt, người dùng có thể lựa chọn các loại mặt bích sau:

Thông Số Kỹ Thuật Quan Trọng Của flange DN25

Để tránh mua sai hàng, bạn cần chú ý các thông số định danh sau:

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính tâm lỗ bulong. Đây là thông số quan trọng nhất để biết hai mặt bích có lắp vừa nhau không.

• Bolt Hole: Số lượng và kích thước lỗ bulong (Thường là 4 lỗ đối với DN25).

• Tiêu chuẩn (Standards): Đây là "ngôn ngữ" chung của kỹ thuật. Mỗi tiêu chuẩn sẽ có kích thước PCD và số lỗ khác nhau:

  • JIS 10K/20K (Nhật Bản): Phổ biến nhất tại Việt Nam cho các hệ thống nước, đóng tàu.

  • ANSI B16.5 (Mỹ): Dùng cho các hệ thống yêu cầu tiêu chuẩn Class 150, 300.

  • DIN/BS4504 (Châu Âu): Thường dùng trong các nhà máy có máy móc nhập khẩu từ EU.

• Sealing Face: Có hai kiểu chính là FF (Flat Face) - mặt phẳng hoàn toàn và RF (Raised Face) - mặt có gờ nổi để tăng áp lực nén lên gioăng.

So Sánh flange DN25 Inox, Thép Và Nhựa

Vật liệu quyết định môi trường làm việc và tuổi thọ của thiết bị:

1. Mặt bích inox DN25 (304/316): Là lựa chọn "vàng" cho ngành thực phẩm, dược phẩm và xử lý nước sạch. Inox 304 chống gỉ tốt trong điều kiện thường, trong khi inox 316 được khuyên dùng cho môi trường hóa chất hoặc gần biển.

2. Mặt bích thép carbon (A105/SS400): Có giá thành rẻ, khả năng chịu lực tốt nhưng dễ bị oxy hóa. Thường được sơn đen hoặc mạ kẽm để bảo vệ bề mặt. Phù hợp cho các hệ thống dầu, khí hoặc nước thải không ăn mòn.

3. Mặt bích nhựa (PVC/PPR/HDPE): Nhẹ, chống ăn mòn hóa chất tuyệt đối nhưng chịu nhiệt và áp suất rất kém. Chỉ dùng cho các đường ống hóa chất nhẹ hoặc tưới tiêu.

FF Và RF Trên Flange DN25 Khác Nhau Thế Nào?

Đây là câu hỏi khiến nhiều người nhầm lẫn nhất.

• Flat Face (FF): Toàn bộ bề mặt mặt bích phẳng. Loại này thường dùng cho mặt bích bằng gang hoặc nhựa để tránh ứng suất gây nứt vỡ khi siết bulong. Gioăng dùng cho FF thường là loại "Full Face" (có lỗ bulong).

• Raised Face (RF): Có một phần gờ tròn nổi lên ở giữa tâm. Gờ này giúp tập trung lực siết của bulong vào một diện tích nhỏ hơn, từ đó tăng cường khả năng làm kín. RF là tiêu chuẩn mặc định cho hầu hết các dòng carbon steel flange và inox trong công nghiệp nặng.

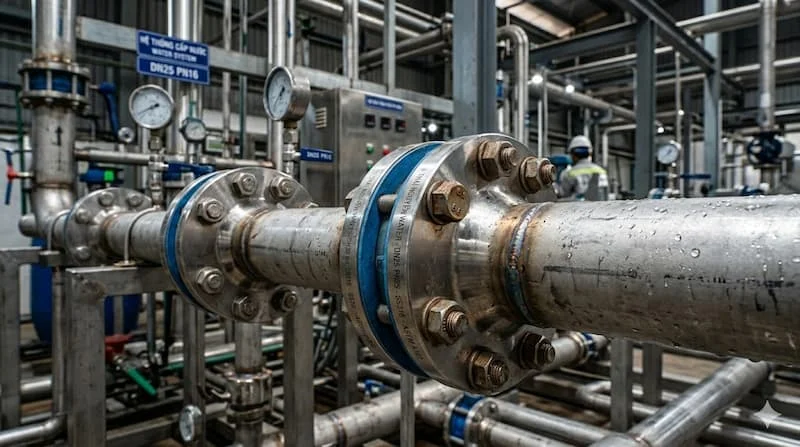

Flange DN25 Được Dùng Trong Những Hệ Thống Nào?

Với kích thước nhỏ gọn, DN25 là kích thước "quốc dân" trong các ứng dụng:

• Hệ thống nước sạch & HVAC: Kết nối các đường ống cấp nước trục phụ, hệ thống điều hòa trung tâm.

• Hệ thống PCCC: Các nhánh ống dẫn nước đến đầu phun sprinkler.

• Công nghiệp thực phẩm: Kết nối các van bi DN25, van một chiều inox trong dây chuyền sản xuất nước giải khát, sữa.

• Khí nén: Các đường dẫn khí từ bình tích áp đến các máy công cụ.

Sai Lầm Thường Gặp Và Checklist Lựa Chọn

Những sai lầm "đắt giá":

• Lắp lẫn tiêu chuẩn: Cố tình lắp mặt bích JIS vào tiêu chuẩn ANSI. Kết quả là lỗ bulong bị lệch, phải khoét lỗ làm yếu cấu trúc bích.

• Dùng sai gasket: Dùng gioăng cao su cho hệ thống hơi nóng khiến gioăng bị chảy, gây rò rỉ tức thì.

• Siết bulong không đều: Siết chặt một lỗ rồi mới sang lỗ khác làm mặt bích bị vênh.

Checklist chọn mua flange DN25:

1. Lưu chất là gì? (Nước, hóa chất, hay hơi nóng để chọn vật liệu inox, thép hay nhựa).

2. Áp suất bao nhiêu? (Chọn PN10, PN16 hay Class 150).

3. Tiêu chuẩn kết nối là gì? (Kiểm tra thiết bị hiện tại là JIS, ANSI hay DIN).

4. Kiểu kết nối ống? (Hàn trượt, hàn cổ hay nối ren).

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

1. Làm sạch: Vệ sinh bề mặt bích và gioăng, đảm bảo không có cát đá hay vết dầu mỡ.

2. Căn chỉnh: Đặt gioăng đúng tâm, canh hai mặt bích song song với nhau trước khi đút bulong.

3. Siết lực hình sao: Luôn siết các bulong đối diện nhau theo sơ đồ hình sao. Không siết chặt hoàn toàn ngay lập tức mà thực hiện qua 3-4 vòng (30%, 60%, rồi 100% lực siết).

4. Kiểm tra: Sau khi chạy thử hệ thống, nên kiểm tra lại lực siết vì nhiệt độ có thể làm bulong co giãn.

FAQ: Câu Hỏi Thường Gặp

1. DN25 là bao nhiêu inch?

DN25 tương đương với 1 inch. Đường kính ngoài của ống thép thường là 34mm.

2. Tại sao mặt bích inox 304 của tôi vẫn bị nam châm hút?

Quá trình đúc hoặc gia công nguội có thể làm thay đổi cấu trúc phân tử inox, tạo ra từ tính nhẹ. Điều này không khẳng định đó là hàng kém chất lượng.

3. Mặt bích DN25 PN16 chịu được áp lực bao nhiêu?

PN16 nghĩa là áp suất làm việc tối đa ở điều kiện tiêu chuẩn là 16 bar (khoảng 16kg/cm²).

Kết Luận

Flange DN25 đóng vai trò là "mắt xích" quan trọng đảm bảo sự ổn định của hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các loại vật liệu, tiêu chuẩn và kiểu bề mặt làm kín (FF/RF) sẽ giúp bạn tránh được những rủi ro rò rỉ không đáng có.

Nếu bạn đang phân vân giữa các tiêu chuẩn ANSI, JIS hay cần báo giá cụ thể cho dự án của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để nhận catalogue và tư vấn giải pháp tối ưu nhất.
