Flange Type: Hướng Dẫn Kỹ Thuật Chuyên Sâu Và Cách Chọn Mặt Bích Tối Ưu

Vì Sao Chọn Sai mặt bích Type Có Thể Gây Hỏng Hệ Thống?

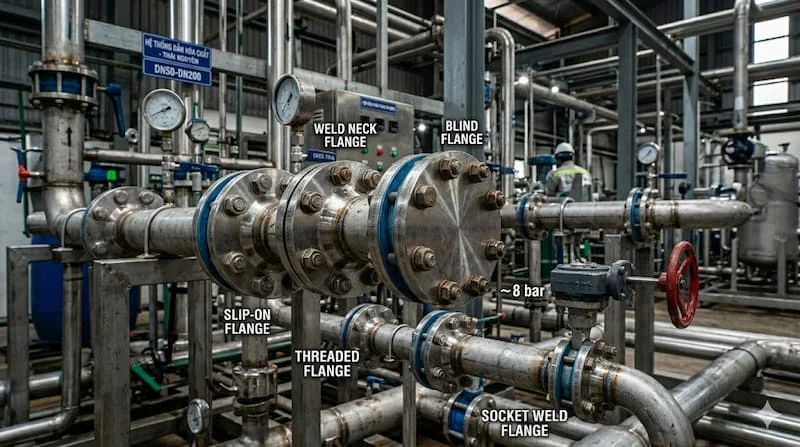

Trong kỹ thuật cơ khí và đường ống, rò rỉ tại điểm kết nối thường là "cơn ác mộng" đối với các kỹ sư vận hành. Một tình huống thực tế thường gặp là hệ thống steam (hơi nóng) bị xì hở ngay sau khi lắp đặt, hoặc nghiêm trọng hơn là tình trạng pipe flange bị nứt vỡ khi áp lực tăng cao. Nguyên nhân gốc rễ thường không nằm ở chất lượng gia công, mà là do việc lựa chọn sai mặt bích type ngay từ khâu thiết kế.

Nhiều người có thói quen chỉ chọn mặt bích dựa trên kích thước đường kính (DN) mà bỏ qua đặc tính kỹ thuật của từng loại kết nối. Việc dùng mặt bích áp thấp cho hệ thống rung lắc mạnh, hoặc sai lệch về bề mặt làm kín, sẽ khiến flange connection không bao giờ đạt được độ kín khít tuyệt đối. Hiểu đúng về các loại mặt bích và flange fitting không chỉ bảo vệ thiết bị mà còn đảm bảo an toàn cháy nổ cho toàn bộ nhà máy.

Flange Type Là Gì?

Flange type là thuật ngữ dùng để phân loại các loại mặt bích dựa trên đặc điểm cấu tạo, phương thức kết nối với ống (hàn, ren, lồng) hoặc thiết kế bề mặt làm kín. Một bộ mặt bích type tiêu chuẩn bao gồm thân mặt bích, các lỗ bulong định vị, bề mặt niêm phong (sealing face) và gioăng đệm (gasket), đóng vai trò là "nút thắt" quan trọng giúp kết nối ống, van, máy bơm thành một hệ thống thống nhất và dễ dàng tháo lắp để bảo trì.

Nguyên Lý Làm Kín Của Flange Connection

Nguyên lý cốt lõi của flange connection là sự biến dạng có kiểm soát của gioăng (gasket). Khi chúng ta siết bulong, lực siết sẽ tạo ra một áp lực nén cực lớn lên bề mặt sealing face, ép chặt lớp gioăng vào các rãnh siêu nhỏ trên bề mặt bích. Lớp gioăng này đóng vai trò như một rào cản vật lý, ngăn chặn lưu chất thoát ra ngoài.

Tại sao bề mặt làm kín lại quan trọng?

• Mặt lồi (RF): Tập trung lực siết vào một diện tích nhỏ hơn, giúp tăng áp lực nén lên gioăng, phù hợp với hầu hết ứng dụng công nghiệp.

• Mặt phẳng (FF): Phân bổ lực đều hơn, thường dùng cho bích gang hoặc nhựa để tránh ứng suất gây nứt vỡ bích.

• Lực siết (Torque): Nếu siết lệch lực hoặc không đúng trình tự, mặt bích sẽ bị vênh, tạo ra khoảng hở khiến lưu chất rò rỉ dù gioăng vẫn còn mới.

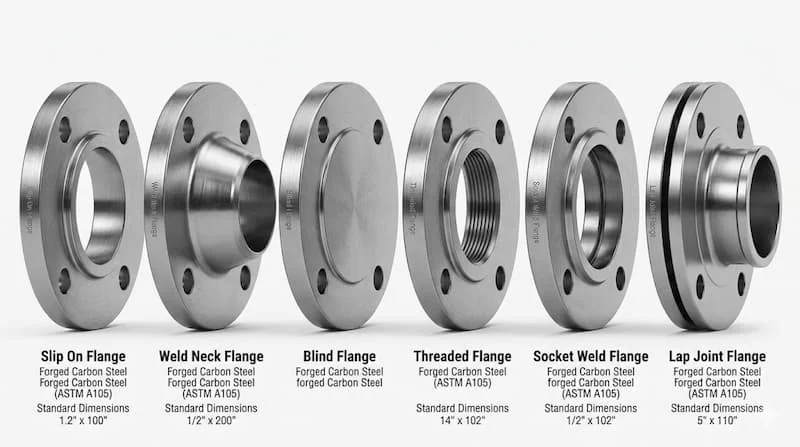

Các mặt bích Type Phổ Biến Hiện Nay

Dưới đây là các loại mặt bích type chủ đạo thường xuất hiện trong các tiêu chuẩn ANSI, JIS hay DIN:

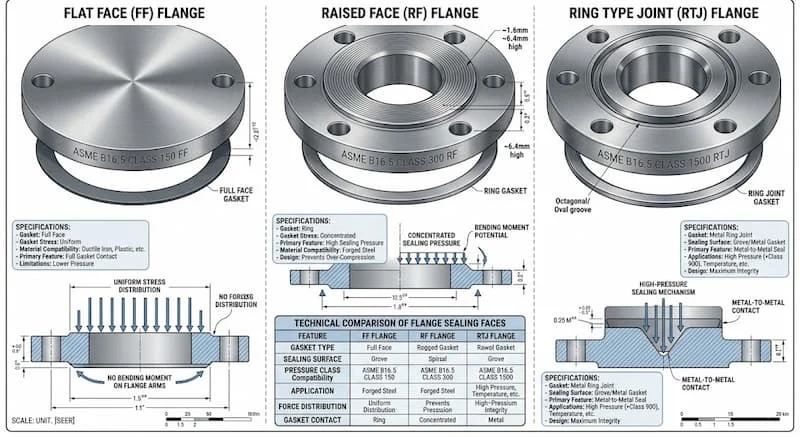

Phân Loại Flange Theo Sealing Face

Ngoài kiểu kết nối, bề mặt làm kín (Face Type) là yếu tố sống còn quyết định khả năng chịu áp của hệ thống:

1. FF (Flat Face): Bề mặt phẳng hoàn toàn. Thường dùng kết hợp với gioăng không amiăng hoặc cao su. Ứng dụng cho hệ thống áp lực thấp.

2. RF (Raised Face): Bề mặt có gờ nổi quanh lỗ thoát. Đây là loại phổ biến nhất, giúp tập trung áp lực nén tối đa lên gioăng kim loại hoặc phi kim.

3. RTJ (Ring Type Joint): Có rãnh sâu để đặt một vòng đệm kim loại (Ring Gasket). Loại này được dùng trong ngành dầu khí offshore hoặc các hệ thống siêu cao áp (Class 600 trở lên) vì khả năng làm kín bằng sự biến dạng của kim loại với kim loại.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn mặt bích Type

Để chọn đúng mặt bích, bạn không thể bỏ qua các thông số kỹ thuật định danh sau:

• DN (Nominal Diameter) / NPS: Đường kính danh định của ống. Sai kích thước đồng nghĩa với việc không thể lắp đặt.

• PN (Pressure Nominal) / Class: Định mức áp suất (Ví dụ: PN10, PN16, Class 150, Class 300). Áp suất càng cao, độ dày của thân bích và số lượng lỗ bulong càng tăng.

• Tiêu chuẩn (Standards): Cực kỳ quan trọng vì mặt bích tiêu chuẩn JIS (Nhật) sẽ không bao giờ khớp lỗ bulong với tiêu chuẩn ANSI (Mỹ) dù cùng kích thước DN.

• Vật liệu (Material): Inox 304/316 cho thực phẩm/hóa chất; Thép carbon A105 cho dầu khí/hơi; Nhựa PVC/HDPE cho nước thải.

So Sánh Các mặt bích Type Theo Ứng Dụng Thực Tế

Trong thực tế thi công, việc chọn Weld Neck hay Slip On Flange thường là bài toán cân bằng giữa chi phí và tính an toàn. Slip on flange là lựa chọn kinh tế tuyệt vời cho các đường ống dẫn chất lỏng ổn định. Tuy nhiên, khi đối mặt với sự giãn nở nhiệt liên tục hoặc hiện tượng búa nước (water hammer), Weld Neck Flange với cấu tạo cổ dài giúp phân bổ ứng suất tốt hơn, giảm thiểu nguy cơ nứt gãy mối hàn.

Đối với các vị trí thường xuyên phải tháo ra vệ sinh như hệ thống lọc hay đường ống thực phẩm, Lap Joint Flange là "vị cứu tinh" vì thợ kỹ thuật không cần mất công xoay cả đoạn ống dài để khớp lỗ bulong, chỉ cần xoay vòng bích tự do bên ngoài là xong.

Sai Lầm Thường Gặp Khi Chọn mặt bích Type

1. Lắp lẫn Face Type: Cố tình siết mặt bích RF vào mặt bích FF bằng gang. Lực tập trung tại gờ nổi của bích RF sẽ dễ dàng làm nứt vỡ mặt bích FF bằng gang giòn.

2. Chọn sai áp lực: Dùng mặt bích PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar. Hậu quả là mặt bích bị biến dạng (cup), gây hở gioăng.

3. Bỏ qua môi trường ăn mòn: Sử dụng mặt bích thép mạ kẽm cho đường ống hóa chất nồng độ cao, dẫn đến rỉ sét và thủng bích chỉ sau vài tháng.

Hướng Dẫn Lắp Đặt Flange Đúng Kỹ Thuật

Quy trình lắp đặt chuẩn chuyên gia bao gồm 5 bước:

1. Làm sạch: Vệ sinh bề mặt bích, loại bỏ rỉ sét và các vết xước sâu.

2. Căn chỉnh: Đảm bảo hai mặt bích song song và đồng tâm trước khi đặt gioăng.

3. Siết hình sao: Đây là kỹ thuật quan trọng nhất. Siết bulong theo trình tự đối xứng (ví dụ: 12h -> 6h -> 3h -> 9h) để lực nén dàn đều.

4. Kiểm tra Torque: Dùng cờ lê lực để kiểm tra đúng trị số torque quy định của nhà sản xuất.

5. Test áp: Chạy thử với áp suất 1.1 - 1.5 lần áp suất vận hành để kiểm tra độ kín.

FAQ: Câu Hỏi Thường Gặp

1. Flange type nào phổ biến nhất hiện nay?

Đó là Slip On Flange nhờ sự linh hoạt, giá thành rẻ và dễ dàng thi công cho các hệ thống nước và khí nén thông thường.

2. Tại sao nên dùng Weld Neck thay vì Slip On?

Nên dùng Weld Neck cho các ứng dụng áp suất cực cao, nhiệt độ biến thiên mạnh hoặc lưu chất nguy hiểm vì độ bền cơ học của mối hàn đối đầu tốt hơn hàn góc.

3. Mặt bích Blind có thể dùng làm nắp thăm (Manhole) không?

Có, mặt bích mù (Blind) thường được lắp ở các vị trí chờ để kiểm tra hoặc vệ sinh định kỳ bên trong đường ống.

Kết Luận: mặt bích Type – Yếu Tố Quyết Định Độ Bền Hệ Thống

Việc hiểu rõ về từng mặt bích type không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn là cam kết cho sự vận hành an toàn của toàn bộ hệ thống đường ống. Đừng bao giờ chọn mặt bích chỉ vì giá rẻ; hãy chọn dựa trên sự tương thích về áp suất, nhiệt độ và tiêu chuẩn kỹ thuật.

Nếu bạn đang tìm kiếm loại mặt bích phù hợp cho dự án của mình, đừng ngần ngại liên hệ với chúng tôi. Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn chuyên sâu, cung cấp catalogue đầy đủ và báo giá cạnh tranh nhất cho các dòng mặt bích tiêu chuẩn ANSI, JIS, DIN.
