Ống DN65: Thông số kỹ thuật, ứng dụng và hướng dẫn lựa chọn chuyên sâu

Vì sao ống DN 65 được sử dụng rất phổ biến?

Trong thiết kế hệ thống cơ điện (MEP) và hạ tầng công nghiệp, việc lựa chọn kích thước đường ống đóng vai trò quyết định đến hiệu suất vận hành của toàn bộ công trình. Một tình huống thực tế thường gặp tại các tòa nhà cao tầng hoặc nhà xưởng là hệ thống phòng cháy chữa cháy (PCCC) hoặc cấp thoát nước cần một lưu lượng lớn nhưng không gian lắp đặt lại bị hạn chế. Khi đó, các kích thước ống nhỏ hơn không đáp ứng đủ lưu lượng, trong khi ống lớn hơn lại gây lãng phí chi phí và diện tích.

Vấn đề nảy sinh là nhiều kỹ sư và nhà thầu thường gặp lúng túng khi quy đổi giữa các hệ đo lường khác nhau. Câu hỏi phổ biến nhất luôn là: "Ống DN 65 tương đương bao nhiêu inch hay đường kính ngoài thực tế là bao nhiêu?". Việc chọn sai kích thước không chỉ gây sụt áp trên đường ống mà còn dẫn đến việc không thể kết nối đồng bộ với các loại van, phụ kiện hiện có trên thị trường.

Chính vì vậy, pipe dn65 trở thành một "kích thước vàng" nhờ khả năng cân bằng giữa lưu lượng truyền dẫn và tính kinh tế. Cho dù bạn đang tìm kiếm ống thép dn65 cho hệ thống áp lực cao hay dn65 pipe size tiêu chuẩn cho hệ thống nước dân dụng, việc hiểu rõ bản chất kỹ thuật của dòng ống này là vô cùng cần thiết.

Ống DN65 là gì?

Ống DN65 là cách gọi tên đường ống theo kích thước danh nghĩa (Nominal Diameter). Trong đó, "DN" là viết tắt của cụm từ tiếng Pháp Diamètre Nominal hoặc tiếng Anh là Diameter Nominal. Đây là một trị số tiêu chuẩn được sử dụng để định danh các thành phần trong hệ thống đường ống như ống, van, mặt bích và phụ kiện.

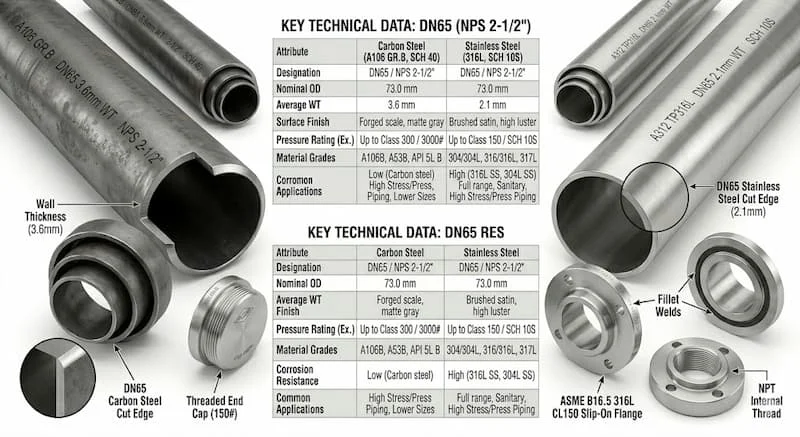

Về thông số quy đổi, ống DN 65 có các đặc tính cơ bản sau:

• Kích thước hệ inch: Tương đương với 2-1/2 inch.

• Đường kính ngoài thực tế (OD): Theo tiêu chuẩn phổ biến, OD của ống DN 65 thường là 76.1 mm (một số tiêu chuẩn khác có thể là 73 mm tùy theo vật liệu và quy chuẩn quốc gia).

• Chức năng: Dùng làm trục dẫn chính cho các hệ thống nước tầm trung hoặc các nhánh rẽ quan trọng trong hệ thống công nghiệp lớn.

Nguyên lý và vai trò của kích thước DN trong hệ thống pipe

Có một hiểu lầm kinh điển trong kỹ thuật: Nhiều người cho rằng DN65 nghĩa là đường kính trong hoặc đường kính ngoài đúng bằng 65 mm. Thực tế, DN chỉ là một con số "định danh" gần đúng với đường kính trong của ống SCH40.

Vai trò cốt lõi của thông số DN là giúp tiêu chuẩn hóa kết nối. Khi bạn chọn một chiếc van DN65, nó chắc chắn sẽ lắp vừa với mặt bích DN65 và đường ống DN 65, bất kể độ dày của ống đó là bao nhiêu. Điều này giúp loại bỏ sự phức tạp trong việc tính toán tương thích giữa các linh kiện từ các nhà sản xuất khác nhau.

Tại sao cần quan tâm đến Schedule (SCH)?

Trong khi đường kính ngoài (OD) của ống DN 65 luôn được giữ cố định ở mức 76.1 mm để khớp với mặt bích, thì độ dày thành ống sẽ thay đổi tùy theo chỉ số Schedule (như SCH10, SCH40, SCH80).

• Nếu áp suất hệ thống cao, bạn cần ống dày hơn (SCH lớn).

• Độ dày tăng lên đồng nghĩa với việc đường kính trong (ID) sẽ hẹp lại.

  Đây là lý do vì sao cùng là ống DN 65 nhưng khả năng chịu áp và lưu lượng thực tế lại có sự khác biệt rõ rệt dựa trên độ dày thành ống.

Các loại ống DN 65 phổ biến hiện nay

Tùy vào môi trường lưu chất và điều kiện vận hành, ống DN 65 được sản xuất từ nhiều loại vật liệu khác nhau:

1. Ống thép carbon DN65

Đây là dòng ống phổ biến nhất trong công nghiệp nhờ khả năng chịu lực nén và tác động vật lý cực tốt. Thường được chia làm hai loại: ống hàn và ống đúc.

2. Ống inox DN65 (Thép không gỉ)

Sử dụng mác thép SUS304 hoặc SUS316. Loại ống này có ưu điểm tuyệt đối về khả năng chống ăn mòn hóa học và đảm bảo vệ sinh, thường dùng trong nhà máy dược phẩm hoặc thực phẩm.

3. Ống nhựa DN65 (uPVC, PPR, HDPE)

Ưu điểm là trọng lượng nhẹ, không bị gỉ sét và dễ dàng thi công bằng phương pháp dán keo hoặc hàn nhiệt. Tuy nhiên, khả năng chịu nhiệt và áp suất của ống nhựa thường thấp hơn ống kim loại.

4. Ống thép mạ kẽm (Galvanized DN65 pipe)

Được phủ một lớp kẽm để bảo vệ bề mặt thép khỏi sự oxy hóa của môi trường. Đây là lựa chọn hàng đầu cho hệ thống đường ống ngoài trời hoặc hệ thống PCCC.

Thông số kỹ thuật ống DN 65 cần biết

Để đảm bảo an toàn cho công trình, việc tra cứu chính xác các thông số kỹ thuật là bắt buộc. Dưới đây là các thông số chuẩn cho ống thép DN65:

• Đường kính ngoài (OD): 76.1 mm.

• Độ dày (Thickness): Tùy thuộc vào tiêu chuẩn Schedule.

  • SCH40: Độ dày ~5.16 mm.

  • SCH80: Độ dày ~7.01 mm.

• Áp suất làm việc: Phụ thuộc vào vật liệu và độ dày. Ví dụ, ống thép đúc DN65 SCH40 có thể chịu áp suất hàng chục bar.

• Tiêu chuẩn sản xuất:

  • ASTM (Mỹ): Phổ biến nhất là ASTM A53, A106 cho ống thép.

  • JIS (Nhật Bản): JIS G3454, G3452.

  • DIN (Đức): Tiêu chuẩn Châu Âu cho các hệ thống máy móc nhập khẩu.

Vì sao độ dày ảnh hưởng đến chi phí?

Ống có chỉ số SCH càng cao thì lượng phôi thép sử dụng càng nhiều, dẫn đến giá thành sản phẩm tăng lên. Do đó, việc xác định đúng áp suất làm việc của hệ thống giúp bạn tránh được việc mua ống quá dày gây lãng phí ngân sách.

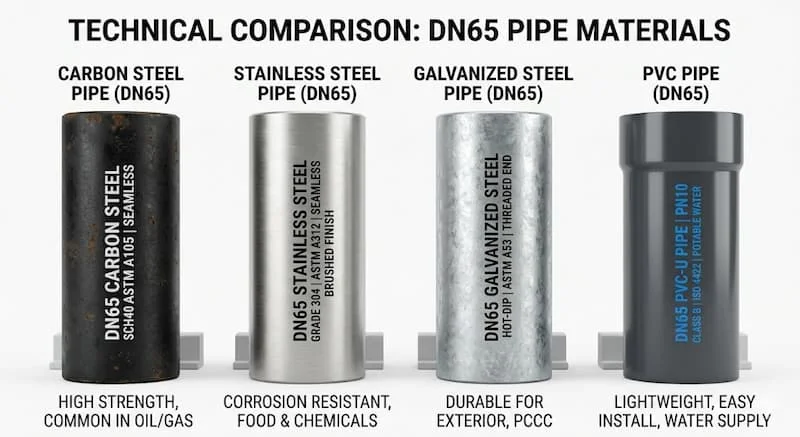

So sánh ống DN 65 thép, inox và nhựa

Mỗi vật liệu đều có một "sứ mệnh" riêng trong hệ thống kỹ thuật:

• Thép: Là "xương sống" của các hệ thống công nghiệp nặng. Nếu hệ thống của bạn yêu cầu sự chắc chắn, chịu được va đập mạnh và áp suất cực lớn, ống thép DN65 là lựa chọn không thể thay thế.

• Inox: Là giải pháp cho sự tinh khiết. Trong môi trường axit hoặc các nhà máy bia, sữa, ống inox giúp ngăn chặn hoàn toàn việc lưu chất bị nhiễm tạp chất từ sự ăn mòn của đường ống.

• Nhựa: Tiết kiệm chi phí vận hành và bảo trì. Trong các tòa nhà chung cư, ống nhựa giúp giảm tải trọng cho kết cấu và đảm bảo không đóng cặn vôi trong quá trình sử dụng nước lâu dài.

Insight: Đối với các dự án PCCC hiện nay tại Việt Nam, galvanized dn65 pipe (ống mạ kẽm) thường được ưu tiên nhất nhờ sự kết hợp giữa độ bền cơ học của thép và khả năng chống rỉ của lớp kẽm.

SCH40 và SCH80 của ống DN 65 khác nhau thế nào?

Đây là hai cấp độ dày phổ biến nhất mà người mua thường nhầm lẫn. Cùng là kích thước DN65 (OD 76.1mm), sự khác biệt nằm ở:

1. Độ dày thành ống: SCH80 luôn dày hơn SCH40. Điều này làm cho ống SCH80 có đường kính lỗ rỗng bên trong nhỏ hơn.

2. Khả năng chịu áp: Với thành ống dày hơn, SCH80 được thiết kế để chịu mức áp suất vượt trội và các điều kiện khắc nghiệt như nhiệt độ cao hoặc các khu vực có nguy cơ va đập mạnh.

3. Chi phí: SCH80 đắt hơn và nặng hơn, gây khó khăn hơn đôi chút trong việc lắp đặt và treo đỡ ống.

Khi nào nên dùng SCH80? Bạn nên sử dụng SCH80 cho các đường ống dẫn hơi (steam), khí nén áp lực cao hoặc các vị trí đường ống đi dưới lòng đường có nhiều phương tiện giao thông qua lại tạo ra tải trọng động lớn.

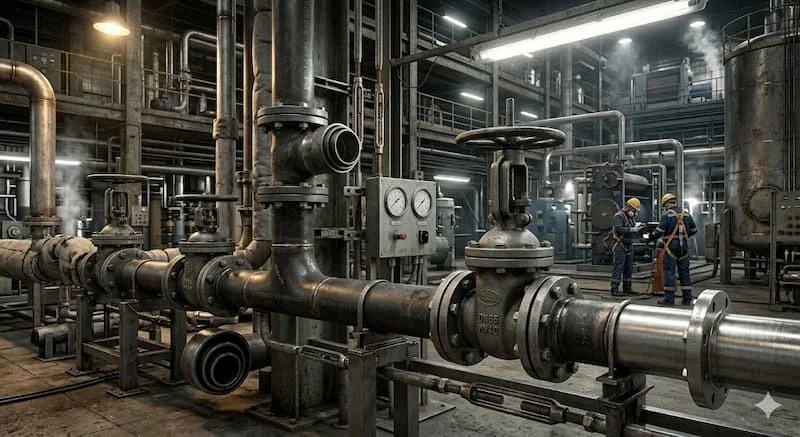

Ống DN 65 được dùng trong những hệ thống nào?

Nhờ kích thước linh hoạt, ống DN 65 xuất hiện trong rất nhiều hạng mục:

• Hệ thống PCCC: Dùng làm các nhánh rẽ từ trục chính đến các họng tiếp nước hoặc đầu phun sprinkler cho các sàn có diện tích lớn.

• HVAC (Điều hòa không khí): Đường ống dẫn nước lạnh (Chiller) hoặc nước nóng trong các hệ thống điều hòa trung tâm.

• Hệ thống hơi (Steam): Dẫn hơi nóng từ lò hơi đến các thiết bị trao đổi nhiệt. Ở ứng dụng này, ống thép đúc chịu nhiệt thường được ưu tiên.

• Công nghiệp thực phẩm: Ống inox DN65 dùng để dẫn nước giải khát, rượu bia nhờ bề mặt trong bóng mịn, không gây tích tụ vi khuẩn.

• Dầu khí và hóa chất: Sử dụng các loại ống thép chuyên dụng để vận chuyển các loại hóa chất có tính xâm thực cao.

Sai lầm thường gặp khi chọn ống DN 65

1. Nhầm lẫn DN với OD: Nhiều người mua ống nhựa DN65 nhưng thực tế lại cần ống có đường kính ngoài 65mm. Điều này dẫn đến việc không thể lắp vừa các phụ kiện hiện có.

2. Chọn sai Schedule: Sử dụng ống quá mỏng (ví dụ SCH10) cho hệ thống hơi cao áp dẫn đến hiện tượng nổ ống, gây nguy hiểm đến tính mạng và tài sản.

3. Không kiểm tra tính đồng bộ: Mua ống tiêu chuẩn JIS (Nhật) nhưng lại lắp van tiêu chuẩn ANSI (Mỹ). Dù cùng là DN65 nhưng số lỗ bu-lông trên mặt bích có thể không khớp nhau.

4. Mua hàng không rõ nguồn gốc: Sử dụng ống không có chứng chỉ CO, CQ khiến công trình không đạt tiêu chuẩn nghiệm thu, đặc biệt là trong lĩnh vực PCCC vốn kiểm soát rất nghiêm ngặt.

Hướng dẫn chọn ống DN 65 đúng kỹ thuật

Để hệ thống vận hành bền bỉ, bạn hãy thực hiện theo các bước sau:

• Bước 1: Xác định lưu chất. Nước sạch, nước thải, hóa chất hay hơi nóng? Điều này quyết định bạn sẽ dùng ống thép, inox hay nhựa.

• Bước 2: Kiểm tra áp suất vận hành. Áp suất hệ thống là bao nhiêu bar? Từ đó chọn Schedule 10, 40 hay 80.

• Bước 3: Xác định nhiệt độ. Nhiệt độ quá cao có thể làm biến dạng ống nhựa, lúc này cần chuyển sang ống kim loại.

• Bước 4: Chọn phương thức kết nối. Bạn sẽ dùng kết nối hàn, ren hay mặt bích? Điều này ảnh hưởng đến việc chọn đầu ống (Plain end, Threaded end hay Beveled end).

• Bước 5: Đối chiếu tiêu chuẩn. Đảm bảo toàn bộ van, phụ kiện và ống đều cùng một hệ tiêu chuẩn (ví dụ tất cả đều là ASTM).

Checklist trước khi mua ống DN 65

Trước khi chốt đơn hàng, hãy kiểm tra danh sách sau để đảm bảo không có sai sót:

• Xác định chính xác DN65 (2-1/2 inch, OD ~76.1mm).

• Độ dày (Schedule) đúng theo bản vẽ thiết kế.

• Vật liệu (Thép đen, mạ kẽm, Inox hay nhựa).

• Tiêu chuẩn sản xuất (ASTM A106, A53, JIS G3454...).

• Bề mặt ống nhẵn, không có vết nứt, vết rỗ sâu.

• Có đầy đủ chứng chỉ chất lượng (CQ) và chứng chỉ xuất xứ (CO).

• Kiểm tra độ dày thực tế bằng thước kẹp kỹ thuật để tránh hàng thiếu ly.

FAQ: Câu hỏi thường gặp về ống DN 65

1. DN65 là bao nhiêu inch?

Trong hệ thống ống thép công nghiệp, DN65 tương đương với 2-1/2 inch.

2. Đường kính ngoài thực tế của ống DN65 là bao nhiêu?

Theo tiêu chuẩn thông dụng (như ASTM), đường kính ngoài (OD) là 76.1 mm. Tuy nhiên, một số hệ ống nhựa có thể có OD là 75mm. Bạn cần kiểm tra kỹ loại vật liệu.

3. Có thể dùng ống thép mạ kẽm DN65 cho hệ thống nước uống không?

Có thể, nhưng theo xu hướng hiện nay, người ta ưu tiên dùng ống nhựa PPR hoặc inox 304 cho nước uống để tránh việc lớp kẽm bị ăn mòn sau nhiều năm gây ảnh hưởng đến chất lượng nước.

4. DN65 có phải là kích thước phổ biến nhất trong PCCC không?

Rất phổ biến. DN65 là kích thước tiêu chuẩn cho các đầu tiếp nước của xe cứu hỏa và các nhánh ống cấp nước cho họng nước vách tường trong các tòa nhà.

Kết luận: Chọn đúng ống DN65 giúp hệ thống vận hành ổn định

Việc thấu hiểu các thông số kỹ thuật của ống DN65 không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn đảm bảo tính an toàn tuyệt đối cho công trình. Dù là hệ thống nước dân dụng hay đường ống công nghiệp phức tạp, sự đồng bộ về kích thước, vật liệu và độ dày (Schedule) luôn là chìa khóa của một hệ thống bền bỉ.

Hãy luôn ghi nhớ: Một sai sót nhỏ trong việc chọn độ dày ống có thể dẫn đến hậu quả lớn về rò rỉ và dừng máy trong tương lai. Do đó, hãy luôn đối chiếu kỹ với bản vẽ kỹ thuật và yêu cầu sự tư vấn từ các nhà cung cấp uy tín.
