Ball Valve DN50: Hướng Dẫn Kỹ Thuật Chuyên Sâu Và Cách Chọn Van Chuẩn Xác

Trong lắp đặt và vận hành hệ thống đường ống công nghiệp, một sai sót nhỏ ở khâu chọn thiết bị có thể dẫn đến hệ quả nghiêm trọng. Hãy tưởng tượng một hệ thống khí nén áp lực cao hoặc dây chuyền hóa chất đang vận hành ổn định bỗng dưng bị rò rỉ, gây thất thoát tài sản và đe dọa an toàn lao động chỉ vì người phụ trách chọn sai loại van.

Phổ biến nhất nhưng cũng dễ gây nhầm lẫn nhất chính là van bi DN50. Thực tế, không ít kỹ thuật viên vẫn đánh đồng khái niệm DN50 với "phi 50", dẫn đến việc mua nhầm kích thước hoặc sai tiêu chuẩn kết nối. Bên cạnh đó, việc không am hiểu về sự tương thích giữa vật liệu thân van và môi chất (nước, hơi, hay hóa chất) khiến van bị ăn mòn, hỏng hóc chỉ sau một thời gian ngắn sử dụng. Bài viết này sẽ phân tích chi tiết về thông số kỹ thuật, ứng dụng và những lưu ý "xương máu" khi lựa chọn van bi DN50 để giúp bạn tối ưu hóa hệ thống của mình.

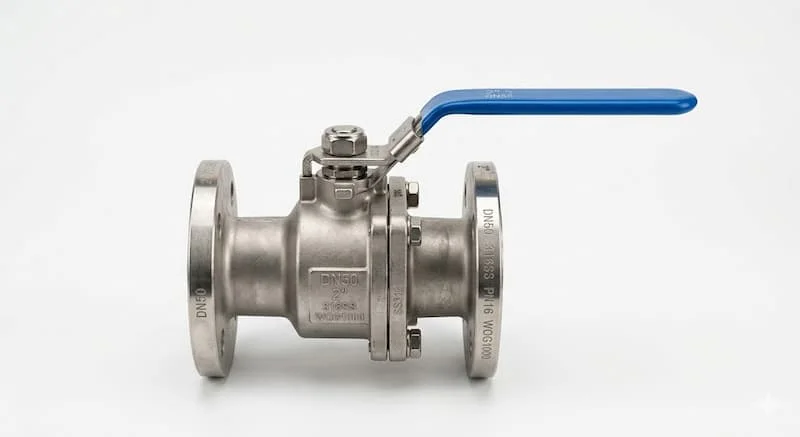

Ball valve DN50 là gì? Định nghĩa và thông số chuẩn

Để hiểu rõ về thiết bị này, trước hết chúng ta cần làm rõ thuật ngữ chuyên ngành. Ball valve (van bi) là loại van đóng mở bằng một viên bi có lỗ rỗng bên trong. Khi lỗ bi nằm song song với dòng chảy, van mở; khi xoay 90 độ, lỗ bi nằm vuông góc, van đóng hoàn toàn.

Ký hiệu DN50 viết tắt của Diamètre Nominal (Đường kính danh nghĩa), tương ứng với kích thước định danh là 50mm. Một điểm cực kỳ quan trọng cần lưu ý: DN50 không phải là phi 50 (đường kính ngoài - OD). Trong thực tế kỹ thuật:

• DN50 tương đương với kích thước hệ inch là 2 inch.

• Đường kính ngoài (OD) thực tế của ống đi kèm thường là 60mm.

Việc nhầm lẫn giữa DN (kích thước danh nghĩa) và OD (kích thước thực tế) là nguyên nhân hàng đầu khiến van không thể lắp vừa vào hệ thống ống đã chờ sẵn.

Nguyên lý hoạt động và ưu điểm của van bi DN50

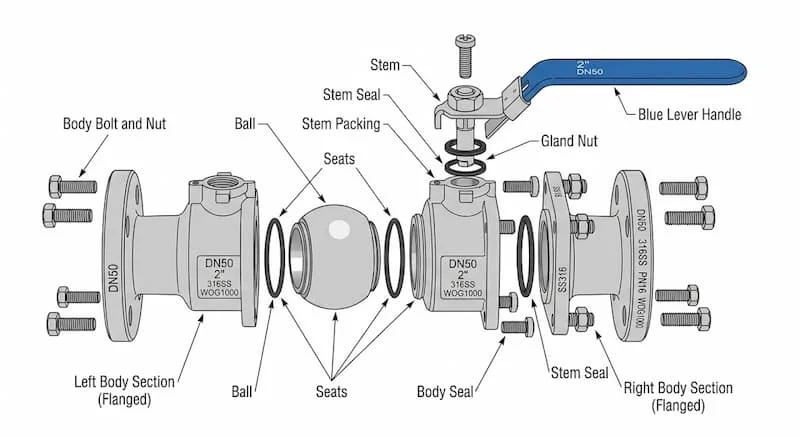

Cấu tạo của một bộ van bi DN50 bao gồm các thành phần chính: thân van, trục (stem), bi van (ball) và gioăng làm kín (seat). Viên bi thường được làm từ inox có độ bóng cao để giảm ma sát và tăng độ kín.

Cơ chế vận hành:

Khác với van cổng phải vặn nhiều vòng, van bi DN50 hoạt động theo nguyên lý xoay góc 1/4 (90 độ). Khi người vận hành tác động lực vào tay gạt hoặc bộ điều khiển, trục van sẽ xoay viên bi, cho phép dòng chảy xuyên qua lỗ bi hoặc chặn lại hoàn toàn.

Tại sao van bi DN50 lại được ưu tiên?

1. Đóng mở cực nhanh: Chỉ mất 1 giây để chuyển trạng thái, tối ưu cho các trường hợp cần ngắt dòng khẩn cấp.

2. Độ kín tuyệt đối: Nhờ các vòng đệm (TEFLON/PTFE), van ngăn chặn hoàn toàn hiện tượng rò rỉ ngay cả ở áp suất cao.

3. Tổn thất áp suất thấp: Khi mở hoàn toàn, lỗ bi tạo thành một đường ống thẳng, giúp môi chất đi qua mà không bị cản trở đáng kể, giữ nguyên áp lực cho hệ thống.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật van bi DN50

Không có một loại van bi nào dùng chung được cho mọi môi trường. Việc phân tích van bi DN50 dựa trên vật liệu và kết nối là điều kiện tiên quyết để đảm bảo độ bền.

1. Phân loại theo vật liệu và kết nối

• Van bi inox DN50 (304/316): Đây là phân khúc cao cấp nhất. Inox 304 phù hợp cho nước sạch, thực phẩm, trong khi inox 316 có khả năng chống ăn mòn vượt trội trong môi trường axit hoặc nước biển.

• Thép (WCB/A105): Thường dùng cho hệ thống hơi nóng hoặc dầu có áp lực cao và nhiệt độ lớn, nơi mà nhựa hay inox thông thường khó đáp ứng được tính kinh tế.

• Nhựa (PVC/uPVC/PPR): Dùng trong các hệ thống xử lý nước thải, hóa chất nhẹ, ưu điểm là trọng lượng nhẹ và giá thành rẻ nhưng chịu nhiệt kém.

Về kiểu kết nối:

• Nối ren: Phù hợp cho các hệ thống nhỏ, áp lực trung bình, ưu điểm là lắp đặt nhanh.

• Mặt bích (Flange): Thường dùng cho hệ thống công nghiệp đòi hỏi sự chắc chắn cao. Các tiêu chuẩn mặt bích như JIS 10K, ANSI 150, DIN PN16 phải khớp với mặt bích trên đường ống để có thể lắp đặt thành công.

2. Thông số kỹ thuật cần đặc biệt lưu ý

Khi xem catalog sản phẩm, bạn cần kiểm tra kỹ:

• Áp lực làm việc (Pressure): Ký hiệu là PN (như PN10, PN16, PN25). Một van PN10 không nên dùng cho hệ thống có áp suất đỉnh vượt quá 10 bar.

• Nhiệt độ (Temperature): Gioăng làm kín PTFE thông thường chịu được dưới 180°C. Nếu dùng cho hơi nóng trên 200°C, bạn phải chọn gioăng kim loại (Metal Seat).

3. So sánh van bi DN50 với van cổng và van bướm

Nhiều người phân vân giữa van bi, van cổng và van bướm cùng kích cỡ DN50. Dưới đây là bảng so sánh nhanh:

Kết luận: Nếu hệ thống yêu cầu độ kín cao và đóng mở thường xuyên, van bi là lựa chọn số 1.

Tại sao van bi DN50 dễ bị chọn sai?

Dựa trên kinh nghiệm thực tế, có đến 80% lỗi hệ thống không đến từ chất lượng của chiếc van mà đến từ việc lựa chọn sai thông số.

1. Nhầm lẫn hệ đo lường: Người mua nhầm DN50 (ống 60mm) với các loại ống phi 50mm hoặc phi 48mm của các dòng dân dụng.

2. Sai lệch tiêu chuẩn mặt bích: Mua van tiêu chuẩn Nhật (JIS) nhưng lắp vào đường ống tiêu chuẩn Mỹ (ANSI). Các lỗ bu lông sẽ không khớp nhau, dẫn đến việc phải cắt bỏ và hàn lại mặt bích, gây lãng phí thời gian và chi phí.

3. Lãng phí hoặc quá tải vật liệu: Sử dụng van bi inox DN50 cho một hệ thống nước tưới tiêu thông thường là sự lãng phí không cần thiết. Ngược lại, dùng van nhựa cho hệ thống có nhiệt độ trên 60°C sẽ khiến van biến dạng nhanh chóng.

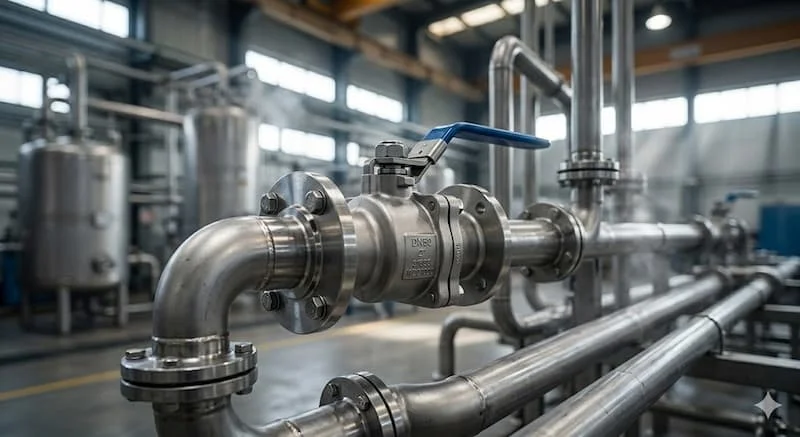

Ứng dụng thực tế và Checklist lựa chọn chuẩn

Van bi DN50 được coi là "kích thước vàng" vì nó xuất hiện ở hầu hết mọi công trình:

• Hệ thống khí nén: Đóng cắt nguồn khí cho máy móc sản xuất.

• Cấp thoát nước: Van tổng cho các tòa nhà, chung cư hoặc xưởng sản xuất nhỏ.

• Công nghiệp thực phẩm: Sử dụng van inox vi sinh để đảm bảo an toàn vệ sinh.

Checklist chọn ball valve DN50 cho kỹ sư:

• Môi chất là gì? (Nước, khí, hóa chất, hay hơi nóng?)

• Áp suất làm việc tối đa là bao nhiêu? (Chọn PN tương ứng).

• Kiểu kết nối là gì? (Ren hay mặt bích? Nếu mặt bích thì tiêu chuẩn gì?)

• Phương thức vận hành? (Tay gạt thủ công hay cần lắp thêm bộ điều khiển điện/khí nén?)

Giải đáp thắc mắc (FAQ)

1. Ball valve DN50 là bao nhiêu inch?

DN50 tương đương với 2 inch trong hệ đo lường Anh/Mỹ.

2. DN50 có phải phi 50 không?

Không. DN50 là đường kính danh nghĩa, trong khi đường kính ngoài thực tế (OD) của ống nhựa hay ống thép thường là 60mm.

3. Nên chọn van bi inox hay thép cho hệ thống dầu?

Nếu là dầu thông thường không ăn mòn, van thép là lựa chọn tối ưu về chi phí và chịu áp lực tốt. Nếu dầu có lẫn tạp chất hóa học hoặc dùng trong môi trường biển, hãy chọn inox.

4. Van bi DN50 có dùng cho điều tiết lưu lượng được không?

Không nên. Van bi được thiết kế tối ưu cho việc đóng hoặc mở hoàn toàn. Việc mở hé (tiết lưu) sẽ khiến áp lực dòng chảy tập trung vào một phần gioăng và bi, gây xói mòn và làm hỏng van rất nhanh.

Kết luận

Việc lựa chọn ball valve DN50 tưởng chừng đơn giản nhưng lại đòi hỏi sự am hiểu sâu sắc về thông số kỹ thuật và điều kiện vận hành thực tế. Hãy nhớ rằng: kích thước (DN), vật liệu (Material), áp lực (Pressure) và tiêu chuẩn kết nối (Standard) là "bộ tứ" quyết định sự thành bại của hệ thống.

Nếu bạn đang tìm kiếm một giải pháp bền bỉ, đừng ngần ngại đầu tư vào các dòng van bi inox DN50 từ những nhà cung cấp uy tín để đảm bảo tuổi thọ dài lâu và giảm thiểu chi phí bảo trì.
