End Flange: Giải pháp kỹ thuật quan trọng cho điểm kết thúc đường ống công nghiệp

Vì sao mặt bích end quan trọng trong hệ thống đường ống?

Trong thiết kế hệ thống đường ống, các điểm kết thúc hoặc các vị trí chờ kết nối thiết bị luôn là những "tử huyệt" nếu không được xử lý đúng kỹ thuật. Một tình huống thực tế thường gặp tại các công trình là hiện tượng rò rỉ nghiêm trọng tại vị trí cuối đường ống ngay khi hệ thống vừa tăng áp. Nguyên nhân không nằm ở đường ống, mà nằm ở việc lựa chọn sai loại mặt bích end hoặc lắp đặt không đồng bộ.

Vấn đề phổ biến hiện nay là nhiều kỹ sư trẻ hoặc đơn vị thu mua thường nhầm lẫn giữa khái niệm pipe end flange với các phụ kiện như blind flange (mặt bích mù) hay pipe cap (nắp bịt). Sự nhầm lẫn này không chỉ dẫn đến sai sót trong lắp đặt mà còn gây khó khăn cho công tác tháo lắp bảo trì sau này.

Việc hiểu đúng về flange connection tại các điểm cuối là chìa khóa để đảm bảo độ kín khít tuyệt đối và an toàn vận hành. Một industrial pipe flange được chọn đúng tiêu chuẩn sẽ giúp hệ thống chịu được áp lực rung động, chống lại sự ăn mòn của lưu chất và tối ưu hóa chi phí vận hành dài hạn.

End flange là gì?

End flange là thuật ngữ kỹ thuật dùng để chỉ các loại mặt bích được lắp đặt tại vị trí kết thúc của một đoạn ống hoặc tại các cổng chờ kết nối với thiết bị (như van, bơm, bồn chứa). Khác với các loại mặt bích nối giữa (intermediate flanges), mặt bích ở điểm cuối đòi hỏi sự linh hoạt cao trong việc đóng/mở hoặc chuyển đổi phương thức kết nối.

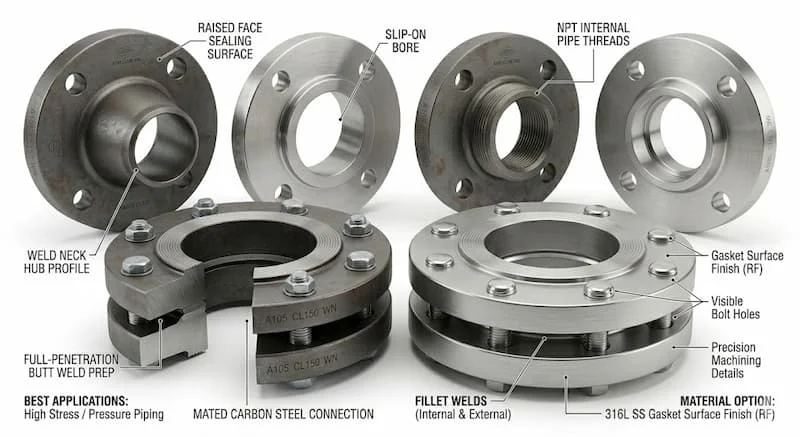

Về cấu tạo, một mặt bích end tiêu chuẩn bao gồm:

• Thân flange: Được chế tạo từ phôi thép rèn hoặc đúc, chịu lực chính cho toàn bộ kết nối.

• Bolt hole (Lỗ bu-lông): Được khoan chính xác theo tiêu chuẩn (ASME, JIS, DIN) để đảm bảo tính lắp lẫn.

• Sealing face (Bề mặt làm kín): Nơi tiếp xúc trực tiếp với gioăng để ngăn chặn rò rỉ.

• Gasket connection: Vùng đệm quan trọng quyết định khả năng làm kín của mối nối.

Nguyên lý hoạt động của mặt bích end

Cơ chế hoạt động của mặt bích end dựa trên nguyên lý ép nén cơ học. Khi chúng ta siết chặt hệ thống bu-lông, lực nén sẽ truyền qua bề mặt mặt bích, ép chặt lớp gioăng (gasket) vào giữa hai bề mặt làm kín (sealing face). Độ kín của hệ thống phụ thuộc hoàn toàn vào sự phẳng mịn của sealing face và lực siết đồng đều của bu-lông.

Tính đồng bộ của tiêu chuẩn mặt bích đóng vai trò sống còn. Nếu bạn sử dụng một mặt bích có áp suất định mức (Pressure Class) thấp cho hệ thống áp suất cao, mặt bích sẽ bị vênh (flange rotation), làm hở gioăng và gây rò rỉ. Tương tự, nếu sai lệch dù chỉ vài milimet ở thông số lỗ bu-lông hoặc PCD (đường kính vòng tròn lỗ bu-lông), việc kết nối sẽ trở nên bất khả thi.

Trong các hệ thống quan trọng, gasket chính là thành phần quyết định khả năng "sealing". Một  mặt bích end  tốt nhưng dùng sai gasket (ví dụ dùng gasket cao su cho hơi nóng) cũng sẽ dẫn đến thất bại hệ thống.

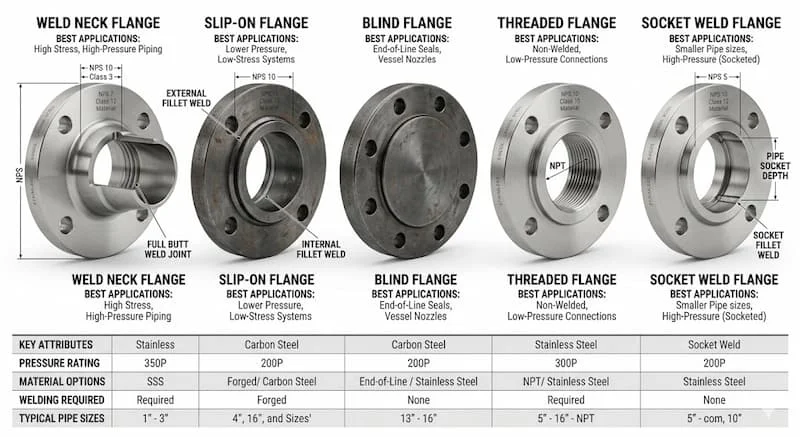

Các loại  mặt bích end  phổ biến hiện nay

Dựa trên cách thức kết nối với ống và mục đích sử dụng, chúng ta có các loại phổ biến sau:

1. Weld Neck End Flange (Cổ hàn)

Loại này có cổ dài, được hàn đối đầu với ống. Nó có khả năng chịu áp lực cực cao và chống rung động tuyệt vời. Thường thấy ở các điểm cuối của đường ống dẫn dầu khí hoặc hơi quá nhiệt.

2. Slip On End Flange (Hàn trượt)

Ống được đút vào bên trong mặt bích rồi hàn cả hai mặt. Đây là lựa chọn hàng đầu cho các hệ thống nước, PCCC nhờ chi phí rẻ và thi công nhanh.

3. Blind End Flange (Mặt bích mù)

Thực chất là một tấm đĩa không lỗ ở tâm, dùng để chặn hoàn toàn dòng chảy tại điểm cuối. Ưu điểm của nó so với nắp bịt hàn chết là có thể tháo ra để mở rộng đường ống trong tương lai.

Thông số kỹ thuật quan trọng của  mặt bích end

Để chọn đúng mặt bích, kỹ sư cần nắm vững các flange dimensions và thông số vật lý sau:

• Kích thước định danh (NPS/DN): Đảm bảo mặt bích khớp với đường kính ngoài của ống.

• Pressure Class (Cấp áp suất): Phổ biến nhất là Class 150, 300, 600 (theo ASME) hoặc PN10, PN16, PN25 (theo DIN/EN). Áp suất càng cao, mặt bích càng dày và bu-lông càng lớn.

• PCD (Pitch Circle Diameter): Khoảng cách giữa tâm các lỗ bu-lông đối diện. Đây là thông số quan trọng nhất để lắp lẫn.

• Vật liệu:

  • Carbon Steel (A105): Dùng cho nước, dầu khí bình thường.

  • Stainless Steel (Inox 304, 316): Dùng cho môi trường ăn mòn, thực phẩm, hóa chất.

Việc lựa chọn bề mặt làm kín như RF (Raised Face), FF (Flat Face) hay RTJ (Ring Type Joint) cũng ảnh hưởng trực tiếp đến loại gasket và áp suất làm việc mà mặt bích có thể chịu tải.

So sánh  mặt bích end  với blind flange và pipe cap

Dù cùng mục đích là "kết thúc" đường ống, nhưng mỗi loại có tính chất kỹ thuật hoàn toàn khác nhau:

Insight: Đối với các hệ thống cần bảo trì, súc rửa định kỳ hoặc có kế hoạch mở rộng nhà máy trong tương lai, sử dụng mặt bích end  kết hợp với mặt bích mù là giải pháp tối ưu hơn hẳn so với việc hàn kín bằng pipe cap.

Tiêu chuẩn mặt bích end phổ biến

Không bao giờ được phép lắp chéo các tiêu chuẩn khác nhau vì PCD và số lỗ bu-lông sẽ không khớp.

1. ASME B16.5: Tiêu chuẩn Mỹ, dùng đơn vị Inch, rất phổ biến trong ngành dầu khí và hóa chất.

2. DIN / EN 1092-1: Tiêu chuẩn Châu Âu, dùng đơn vị Metric (PN), phổ biến trong các hệ thống xử lý nước và thực phẩm.

3. JIS (B2220): Tiêu chuẩn Nhật Bản (5K, 10K, 20K), chiếm ưu thế tại các nhà máy có vốn đầu tư từ Á Đông.

Sự khác biệt lớn nhất giữa chúng nằm ở độ dày mặt bích và cách bố trí lỗ bu-lông. Việc nhầm lẫn giữa một mặt bích Class 150 (ASME) và PN16 (DIN) là sai lầm kinh điển khiến dự án bị chậm tiến độ do phải đặt lại hàng.

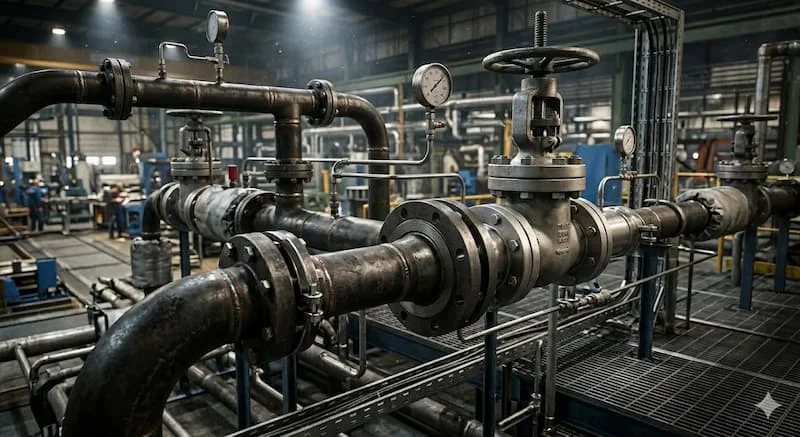

Mặt bích end được sử dụng trong những hệ thống nào?

Nhờ tính linh hoạt, mặt bích điểm cuối có mặt trong hầu hết các ngành công nghiệp nặng:

• Hệ thống HVAC & PCCC: Sử dụng mặt bích thép carbon Slip On để kết nối các đầu bơm và bồn chứa nước.

• Nhà máy hóa chất & Dầu khí: Ưu tiên dùng vật liệu Inox 316 hoặc thép rèn Weld Neck với bề mặt RTJ để chịu đựng môi trường khắc nghiệt.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng mặt bích Inox vi sinh với bề mặt phẳng (FF) để đảm bảo không tích tụ vi khuẩn tại các điểm nối.

• Hệ thống hơi nóng (Steam): Nơi nhiệt độ thay đổi liên tục, yêu cầu mặt bích phải có độ dày đạt chuẩn ASME Class 300 trở lên để tránh biến dạng nhiệt.

Mỗi môi trường sẽ quyết định vật liệu và kiểu bề mặt làm kín. Ví dụ, lưu chất có tính axit cao bắt buộc phải dùng Inox 316 thay vì Inox 304 để đảm bảo tuổi thọ hệ thống.

Sai lầm thường gặp khi chọn mặt bích end

1. Chọn sai Pressure Class: Dùng Class 150 cho đường ống có áp suất đỉnh vượt ngưỡng cho phép, dẫn đến "bắn" gioăng.

2. Sai kích thước Bolt Hole: Đây là lỗi phổ biến nhất khi mua hàng không rõ nguồn gốc hoặc không khớp tiêu chuẩn hệ thống cũ.

3. Dùng vật liệu không phù hợp: Mặt bích thép đen dùng cho hệ thống nước sạch gây rỉ sét, ô nhiễm nguồn nước.

4. Không kiểm tra Sealing Face: Bề mặt làm kín bị trầy xước sâu sẽ không bao giờ kín dù bạn có siết bu-lông chặt đến mức nào.

Case study: Một nhà máy dệt tại Việt Nam đã phải dừng hoạt động 2 ngày chỉ vì lắp mặt bích JIS 10K vào hệ thống van tiêu chuẩn ASME Class 150. Dù cùng kích thước ống nhưng lỗ bu-lông lệch nhau 3mm, không thể lắp ráp.

Hướng dẫn chọn mặt bích end đúng kỹ thuật

Để tránh lãng phí và đảm bảo an toàn, hãy tuân thủ quy trình 6 bước sau:

• Bước 1: Xác định áp suất vận hành tối đa (Max Pressure).

• Bước 2: Kiểm tra nhiệt độ làm việc (Nhiệt độ càng cao, Class mặt bích càng phải nâng lên).

• Bước 3: Chọn tiêu chuẩn phù hợp với thiết bị hiện có (ASME, JIS, DIN...).

• Bước 4: Chọn kiểu bề mặt làm kín (RF cho công nghiệp chung, RTJ cho áp suất cao).

• Bước 5: Chọn vật liệu dựa trên lưu chất (Hóa chất, nước, hơi, thực phẩm).

• Bước 6: Đối chiếu kích thước thực tế với bản vẽ kỹ thuật của nhà sản xuất.

Checklist trước khi mua mặt bích end

• Có đúng kích thước NPS/DN không?

• Cấp áp suất (Class/PN) đã đạt yêu cầu chưa?

• Vật liệu có chứng chỉ CO, CQ không?

• Bề mặt Sealing Face có bị trầy xước hay rỗ không?

• Các lỗ bu-lông có được khoan đồng đều, không bị lệch không?

FAQ: Câu hỏi thường gặp về mặt bích end

1. End flange có phải là blind flange không?

Không hoàn toàn. Mặt bích end  là một thuật ngữ chung chỉ vị trí lắp đặt. Blind flange (mặt bích mù) là một loại mặt bích cụ thể thường được dùng ở vị trí cuối để bịt kín ống.

2. Có thể thay pipe cap bằng mặt bích end không?

Có thể và nên thực hiện nếu vị trí đó cần tháo lắp sau này. Tuy nhiên, lắp mặt bích sẽ tốn kém hơn và cần không gian rộng hơn nắp chụp hàn.

3. Tại sao hệ thống áp suất cao lại ưu tiên bề mặt RTJ?

RTJ (Ring Type Joint) sử dụng một vòng đệm kim loại hình xẻng đặt vào rãnh. Khi siết bu-lông, kim loại biến dạng và tạo độ kín tuyệt đối, chịu được áp suất mà gioăng mềm không thể chịu nổi.

Kết luận: Chọn đúng mặt bích end giúp hệ thống vận hành ổn định hơn

Việc lựa chọn mặt bích end không đơn giản chỉ là tìm một miếng thép vừa với đầu ống. Nó đòi hỏi sự am hiểu sâu sắc về tiêu chuẩn kỹ thuật, áp suất và tính chất vật liệu. Một sai sót nhỏ ở điểm cuối có thể dẫn đến sự cố rò rỉ toàn hệ thống, gây thiệt hại lớn về kinh tế và an toàn lao động.

Hãy luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ và được tư vấn bởi các chuyên gia trong ngành. Đầu tư đúng mức vào hệ thống mặt bích ngay từ đầu là cách tốt nhất để giảm thiểu downtime và chi phí sửa chữa sau này.
