Mặt bích SS304: Tiêu chuẩn, thông số và ứng dụng trong công nghiệp hiện đại

Vì sao flange SS304 được sử dụng rất phổ biến?

Trong thực tế vận hành các hệ thống đường ống, rỉ sét và ăn mòn luôn là "kẻ thù" số một làm suy giảm tuổi thọ thiết bị. Đã có không ít trường hợp nhà máy phải tạm dừng hoạt động chỉ sau vài tháng vận hành do các mối nối bị rò rỉ. Nguyên nhân chủ yếu xuất phát từ việc sử dụng mặt bích thép carbon cho các môi trường ẩm ướt hoặc lưu chất có tính oxy hóa, khiến bề mặt kim loại nhanh chóng bị xâm thực.

Nhiều người dùng hiện nay vẫn chưa phân biệt rõ ràng giữa các dòng inox thường và inox tiêu chuẩn kỹ thuật. Việc sử dụng sai vật liệu không chỉ gây tổn thất về kinh tế mà còn tiềm ẩn nguy cơ mất an toàn hệ thống. Flange SS304 (hay còn gọi là mặt bích inox 304) đã trở thành lựa chọn ưu việt nhất để giải quyết bài toán này.

Nhờ sự cân bằng hoàn hảo giữa khả năng chống ăn mòn và chi phí đầu tư, flange inox 304 xuất hiện ở hầu hết các dự án yêu cầu độ sạch cao và độ bền dài hạn. Sử dụng stainless steel flange 304 đúng cách chính là bước đi quan trọng giúp doanh nghiệp tối ưu hóa chi phí bảo trì và đảm bảo tính thẩm mỹ cho công trình.

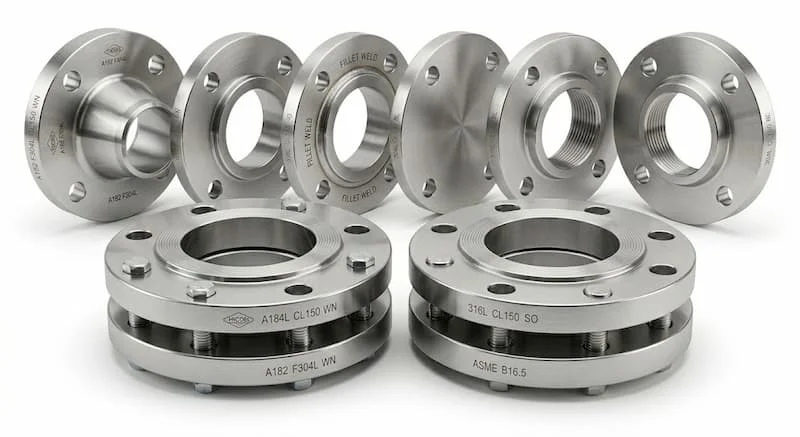

Mặt bích SS304 là gì?

Mặt bích SS304 là một loại phụ kiện đường ống được sản xuất từ mác thép không gỉ 304 (Stainless Steel 304). Đây là dòng thép không gỉ thuộc họ Austenitic, nổi tiếng toàn cầu với hàm lượng tối thiểu 18% Chromium và 8% Nickel trong thành phần hóa học.

Chính sự xuất hiện của hai nguyên tố này đã tạo nên đặc tính không gỉ đặc trưng của vật liệu. Chromium giúp hình thành một lớp màng oxit cực mỏng trên bề mặt để ngăn chặn quá trình oxy hóa từ môi trường, trong khi Nickel đóng vai trò tăng cường độ dẻo dai và khả năng tạo hình.

Trong hệ thống đường ống, Flange SS304 thực hiện ba chức năng cốt lõi:

• Kết nối: Liên kết các đoạn ống, van hoặc bơm lại với nhau một cách chắc chắn.

• Làm kín: Khi kết hợp với gasket, nó tạo ra một mối nối kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài.

• Tiện lợi: Hỗ trợ việc tháo lắp dễ dàng để vệ sinh, kiểm tra hoặc bảo trì định kỳ mà không cần cắt bỏ đường ống.

Nguyên lý hoạt động của mặt bích inox 304

Nguyên lý hoạt động của Flange SS304 dựa trên sự kết hợp lực ép cơ học giữa bu-lông và bề mặt tiếp xúc. Khi chúng ta siết chặt bu-lông, mặt bích sẽ ép chặt vòng đệm (gasket) vào bề mặt làm kín (sealing face).

Hai kiểu bề mặt phổ biến nhất của dòng này là:

• RF (Raised Face): Bề mặt có gờ cao, giúp tập trung áp lực vào vùng gasket nhỏ để tăng hiệu quả làm kín ở áp suất trung bình và cao.

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho các kết nối áp suất thấp hoặc khi kết nối với các thiết bị bằng gang.

Lý do inox 304 chống gỉ tốt nằm ở hiện tượng "tự thụ động hóa". Khi tiếp xúc với oxy, lớp màng Chromium Oxide ($Cr_2O_3$) hình thành tức thì trên bề mặt. Nếu bề mặt bị trầy xước, lớp màng này sẽ tự phục hồi, ngăn không cho các tác nhân gây ăn mòn thâm nhập vào cấu trúc bên trong của kim loại.

Tuy nhiên, inox 304 vẫn có giới hạn. Trong các môi trường có nồng độ clorua cực cao (như nước biển) hoặc nhiệt độ trên 800°C, lớp màng bảo vệ này có thể bị phá vỡ, và khi đó kỹ sư cần cân nhắc nâng cấp lên inox 316.

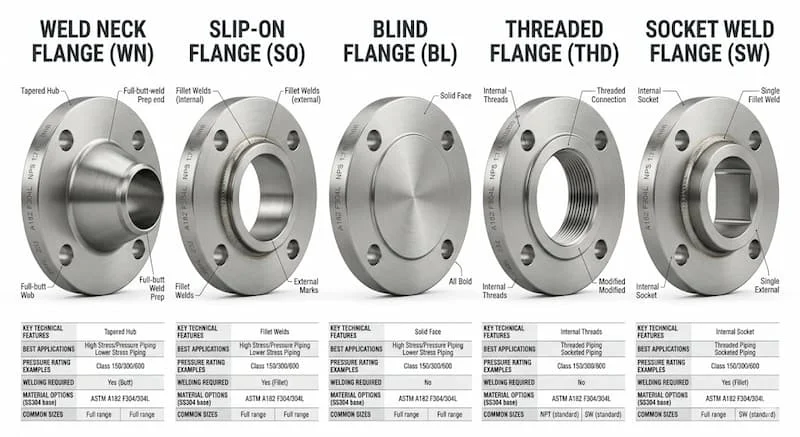

Các loại Flange SS304 phổ biến hiện nay

Tùy vào phương thức thi công và áp lực hệ thống, Flange SS304 được chia thành các dòng chính sau:

1. Weld Neck Flange SS304 (Mặt bích cổ hàn)

Có phần cổ dài để hàn đối đầu với ống. Thiết kế này giúp chuyển trọng suất từ mặt bích sang ống, giảm sự tập trung ứng suất tại chân mặt bích, phù hợp cho hệ thống áp suất lớn và chịu rung động mạnh.

2. Slip On Flange SS304 (Mặt bích hàn trượt)

Ống được luồn vào bên trong mặt bích và hàn ở cả hai mặt trong/ngoài. Ưu điểm lớn nhất là dễ thi công và điều chỉnh vị trí ống, giá thành cũng rẻ hơn loại cổ hàn.

3. Blind Flange SS304 (Mặt bích mù)

Không có lỗ thông ở tâm, dùng để đóng kín đầu ống hoặc các cửa chờ của bồn chứa. Đây là loại mặt bích chịu áp lực lớn nhất tại điểm kết thúc.

Thông số kỹ thuật Flange SS304 cần biết

Để lựa chọn chính xác pipe flange ss304, kỹ sư cần nắm rõ các thông số kỹ thuật tiêu chuẩn. Việc sai lệch một thông số nhỏ cũng có thể dẫn đến việc không thể lắp đặt được trên công trình.

• Kích thước (DN/NPS): Từ DN15 (1/2") đến DN600 (24") hoặc lớn hơn.

• Cấp áp suất (Pressure Class): Theo các tiêu chuẩn phổ biến như JIS 5K/10K/20K, ANSI Class 150/300, PN10/PN16.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu-lông. Đây là thông số sống còn để biết hai mặt bích có khớp nhau hay không.

• Độ dày mặt bích: Cấp áp suất càng cao, độ dày mặt bích càng tăng để đảm bảo không bị biến dạng dưới áp lực dòng chảy.

Lưu ý quan trọng: Các hệ tiêu chuẩn khác nhau (như JIS của Nhật và ANSI của Mỹ) có thông số PCD và số lượng lỗ bu-lông khác nhau cho cùng một kích thước ống. Do đó, tuyệt đối không được lắp chéo tiêu chuẩn trừ khi sử dụng các mặt bích chuyển đổi chuyên dụng.

So sánh Flange SS304 với SS316 và thép carbon

Việc hiểu rõ sự khác biệt giữa các dòng vật liệu sẽ giúp doanh nghiệp tiết kiệm chi phí mà vẫn đảm bảo an toàn.

Insight: Flange SS304 được coi là "điểm ngọt" (sweet spot) trong công nghiệp. Nó mang lại khả năng bảo vệ vượt trội so với thép carbon nhưng chi phí lại thấp hơn nhiều so với inox 316. Đối với các môi trường không tiếp xúc trực tiếp với axit đậm đặc hoặc nước mặn, SS304 là lựa chọn tối ưu nhất về hiệu quả đầu tư.

Vì sao Flange SS304 được dùng nhiều trong công nghiệp?

Không phải ngẫu nhiên mà inox 304 chiếm tới hơn 50% sản lượng thép không gỉ trên toàn thế giới. Đối với mặt bích, vật liệu này mang lại những giá trị thực tế sau:

1. Chống ăn mòn đa dụng: Chịu được hầu hết các loại axit hữu cơ và môi trường oxy hóa thông thường.

2. An toàn vệ sinh: Bề mặt inox 304 không gây phản ứng hóa học với thực phẩm và đồ uống, cực kỳ dễ vệ sinh và ngăn chặn sự phát triển của vi khuẩn.

3. Tuổi thọ vượt trội: Một hệ thống mặt bích inox 304 có thể vận hành ổn định trên 20 năm mà không cần thay thế nếu được lắp đặt đúng kỹ thuật.

4. Khả năng chịu nhiệt: Hoạt động tốt trong dải nhiệt độ từ âm sâu cho đến khoảng 450°C mà không bị giòn gãy hay biến dạng cấu trúc.

Tuy nhiên, cần lưu ý: Không nên dùng inox 304 cho môi trường nước biển hoặc các hệ thống xử lý hồ bơi có nồng độ Clorine cao, vì hiện tượng "ăn mòn lỗ" (pitting) sẽ xảy ra nhanh chóng.

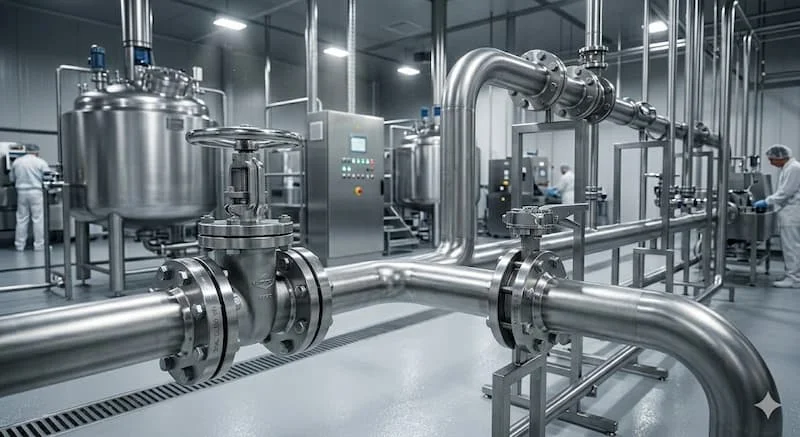

Mặt bích SS304 được sử dụng trong những hệ thống nào?

Nhờ các ưu điểm trên, mặt bích inox 304 xuất hiện trong các lĩnh vực trọng yếu:

• Nhà máy thực phẩm và đồ uống: Kết nối đường ống dẫn sữa, bia, nước giải khát.

• Hệ thống cấp nước sạch: Đặc biệt là các đường ống yêu cầu độ tinh khiết cao cho các tòa nhà cao cấp.

• Ngành dược phẩm: Yêu cầu độ sạch tuyệt đối và khả năng kháng khuẩn.

• Hệ thống HVAC: Các đường ống dẫn nước lạnh (chiller) nơi thường xuyên xảy ra ngưng tụ ẩm bề mặt.

• Hóa chất nhẹ: Các phòng thí nghiệm hoặc nhà máy dệt nhuộm sử dụng hóa chất nồng độ thấp.

Sai lầm thường gặp khi chọn Flange SS304

1. Mua phải inox "nhái": Một số loại mặt bích inox 201 được mài bóng hoặc xi mạ trông rất giống 304 nhưng sẽ gỉ sét chỉ sau vài tuần tiếp xúc với môi trường ẩm. Luôn kiểm tra bằng dung dịch thử hoặc máy đo quang phổ.

2. Chọn sai kiểu bề mặt (Sealing Face): Lắp mặt bích RF vào một thiết bị yêu cầu mặt phẳng FF có thể làm gãy vỡ phần kết nối của thiết bị (đặc biệt là thiết bị bằng gang/nhựa).

3. Bỏ qua Clorua: Sử dụng SS304 cho khu vực gần biển dẫn đến tình trạng rỉ sét bề mặt (tea staining) và hư hỏng kết cấu nhanh chóng.

4. Thiếu chứng chỉ vật liệu: Không yêu cầu CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng), dẫn đến việc sử dụng hàng trôi nổi không đảm bảo áp suất.

Hướng dẫn chọn và mua mặt bích SS304 đúng kỹ thuật

Để chọn được sản phẩm ưng ý, hãy tuân thủ quy trình sau:

• Bước 1: Xác định lưu chất (nước, hóa chất hay thực phẩm) để chắc chắn SS304 là vật liệu phù hợp.

• Bước 2: Xác định áp suất vận hành tối đa để chọn Class (10K, 150LB...).

• Bước 3: Kiểm tra tiêu chuẩn hiện có của hệ thống (JIS, ANSI hay DIN) để đảm bảo lắp khớp lỗ bu-lông.

• Bước 4: Chọn kiểu kết nối (hàn trượt, cổ hàn hay mù) tùy theo vị trí lắp đặt.

• Bước 5: Yêu cầu nhà cung cấp cung cấp chứng chỉ CO, CQ.

Checklist trước khi thanh toán:

• Bề mặt mặt bích mịn, không có lỗ mọt hoặc vết nứt.

• Lỗ bu-lông được khoan chính xác, không bị lệch tâm.

• Có dập nổi mác thép (304), kích thước và tiêu chuẩn trên thân mặt bích.

• Các thông số PCD và độ dày khớp với tiêu chuẩn yêu cầu.

FAQ: Câu hỏi thường gặp về mặt bích SS304

1. Inox 304 có bị gỉ không?

Trong điều kiện bình thường, inox 304 không gỉ. Tuy nhiên, nếu tiếp xúc với axit mạnh, nước muối nồng độ cao hoặc bị lây nhiễm sắt từ dụng cụ thi công, nó vẫn có thể xuất hiện các vết ố gỉ bề mặt.

2. Dùng mặt bích SS304 cho nước biển được không?

Không nên. Với môi trường biển, bạn nên dùng tối thiểu là inox 316 hoặc cao cấp hơn là Duplex để tránh hiện tượng ăn mòn lỗ.

3. Mặt bích SS304 có hút nam châm không?

Inox 304 nguyên bản thuộc hệ Austenitic nên không hút nam châm. Tuy nhiên, sau quá trình gia công cơ khí (cán, dập, tiện), cấu trúc bề mặt có thể biến đổi một phần sang Martensite khiến nó có từ tính nhẹ (hút nam châm yếu). Đây là hiện tượng bình thường.

Kết luận: Mặt bích SS304 - Giải pháp bền bỉ cho mọi hệ thống

Với khả năng chống ăn mòn tuyệt vời, tính thẩm mỹ cao và sự an toàn tuyệt đối cho các hệ thống nước, thực phẩm, mặt bích SS304 khẳng định vị thế là dòng phụ kiện inox quốc dân. Đầu tư vào vật liệu chuẩn 304 ngay từ đầu là cách thông minh nhất để bảo vệ hệ thống của bạn khỏi những rủi ro hư hỏng không đáng có.

Việc hiểu đúng thông số kỹ thuật và chọn đúng nhà cung cấp uy tín sẽ giúp công trình của bạn không chỉ vận hành ổn định mà còn bền đẹp theo thời gian.
